Mira do CTEX.
1ª Arma, FUZIL IA2 coN VISORES ESTRANGEIROS.
2ª Arma, FUZIL IA2 com la mira del CTEX, NO LO SEI COMO DEFINIR, TERMAL, IR.Não conheço muito dessas coisas.
IA2.
Mira do CTEX.
1ª Arma, FUZIL IA2 coN VISORES ESTRANGEIROS.
2ª Arma, FUZIL IA2 com la mira del CTEX, NO LO SEI COMO DEFINIR, TERMAL, IR.Não conheço muito dessas coisas.
IA2.
Mira do CTEX.
2ª Arma, FUZIL IA2 com la mira del CTEX, NO LO SEI COMO DEFINIR, TERMAL, IR.Não conheço muito dessas coisas.
[IMG]http://3.bp.blogspot.com/-IcJb-e_So40/TaoSsyzTHpI/AAAAAAAAAYc/aIKjz6Ut9YU/s1600/article5.jpg
IA2
.
Según nuestro Figueiredo, movida a carbón
Optrónica: Thales y Safran crean una empresa conjunta llamada Optroled.
Safran y Thales anunciaron este lunes la creación de una empresa conjunta de igual participación accionaria con el fin de comercializar, principalmente para fuerzas armadas, sistemas optrónicos, sistemas que combinan la óptica y la electrónica.
La fundación de esta empresa bautizada Optrolead, estaba prevista con un protocolo de acuerdo general firmado el 20 de diciembre de 2011. Entre los mercados que se quiere intervenir, Optrolead ciita el proyecto de renovación del avión de patrulla marítima Atlantique 2 de la Marina nacional francesa, el futuro drone MALE franco-británico, y los sistemas para los blindados del ejército francés e incluso para el helicóptero del futuro.
A fines de 2011, Thales y Safran habían discutido la aproximación de algunas de sus actividades militares, bajo presión del Estado francés, cuidadoso de racionalizar sus inversiones en investigación.
Este proyecto había sido muy criticado por los sindicatos que nuclean a personal de Sagem.
Les Echos 24/07/2012
http://www.lesechos.fr/entreprises-...nt-une-coentreprise-a-parts-egales-346606.php
.
Safran y Thales anunciaron este lunes la creación de una empresa conjunta de igual participación accionaria con el fin de comercializar, principalmente para fuerzas armadas, sistemas optrónicos, sistemas que combinan la óptica y la electrónica.
La fundación de esta empresa bautizada Optrolead, estaba prevista con un protocolo de acuerdo general firmado el 20 de diciembre de 2011. Entre los mercados que se quiere intervenir, Optrolead ciita el proyecto de renovación del avión de patrulla marítima Atlantique 2 de la Marina nacional francesa, el futuro drone MALE franco-británico, y los sistemas para los blindados del ejército francés e incluso para el helicóptero del futuro.
A fines de 2011, Thales y Safran habían discutido la aproximación de algunas de sus actividades militares, bajo presión del Estado francés, cuidadoso de racionalizar sus inversiones en investigación.
Este proyecto había sido muy criticado por los sindicatos que nuclean a personal de Sagem.
Les Echos 24/07/2012
http://www.lesechos.fr/entreprises-...nt-une-coentreprise-a-parts-egales-346606.php
.
Sebastian
Colaborador
Sistemas de puntería de última generación
En ocasiones se recurre a dos elementos ópticos y optrónicos que son complementarios y facilitan tanto el dinamismo como la precisión (foto Aimpoint).
(defensa.com) “Si lo usan los Marines por algo será”, comentaba un experimentado “sniper” a quien estas líneas escribe, con ocasión de una visita a una unidad de Operaciones Especiales occidental.
La conversación giraba acerca de las cualidades de la nueva óptica adoptada por el USMC (United States Marine Corps) para dotar a sus tiradores de precisión, seleccionando un conocido visor germano, en detrimento de otras excelentes opciones estadounidenses, que habían sido clásicas entre ese colectivo militar.
La compra de los visores Schmidt & Bender, en una configuración que por aumentos y óptica de entrada de luz sigue pareciendo a muchos algo clásica, ha servido para reemplazar los Unertl, que venían siendo usados desde hace años.
Es un proceso similar al que están viviendo otras fuerzas militares de distintos ejércitos y determinadas unidades de carácter especial, así como grupos policiales, que también disponen de novedosos sistemas de puntería para ser más rápidos o más certeros en el apuntamiento de sus armas.
La capacidad tecnológica reciente ha propiciado el surgimiento de soluciones avanzadas, que suponen un paso adelante sustancial respecto de las que se venían usando, lo cual ha incidido en que se hayan iniciado procesos de adquisición y de renovación que ahora están en curso.
Los visores de puntería para armas de asalto se han generalizado y ya no sólo los usan las unidades tácticas o de élite (foto Segundo Calpena).
En términos generales, las industrias que fabrican los sistemas de puntería más avanzados han evolucionado sus gamas para dar respuesta a las necesidades de cada momento.
El empleo de los llamados tiradores de élite, o sniper, usando la terminología anglosajona, es ahora más común, tanto en operaciones militares como en el entorno de la seguridad.
Los conflictos de las dos últimas décadas, y en especial los más recientes de Iraq o Afganistán, han permitido demostrar la eficiencia que se puede conseguir con armas certeras empleadas contra blancos puntuales.
Son económicas, fáciles de desplegar, tienen un notable rendimiento desde el punto de vista del coste/eficacia y son versátiles, lo cual hace que la suma de sus cualidades permita un potencial de empleo que no todos saben valorar en su justa medida.
Avanzando en el tema que nos ocupa, incidiremos primero en lo que son los sistemas ópticos y optrónicos asociados a las armas de precisión, para después hablar de los que son usados en otros campos. Respecto de los visores destinados a los rifles, ya sean estos con mecanismo de cerrojo o semiautomáticos –hoy se ofertan modelos de ambos con prestaciones que, en general, son muy similares–, hubo una consolidación de opciones novedosas, en las que se incluirían detalles dignos de mención.
Uno es el que se refiere a la capacidad, propia de la combinación de varias lentes internas, para incrementar una determinada imagen, ofreciendo un detalle más nítido de la misma y el tamaño idóneo para escoger el punto del blanco donde se busca impactar.
Se ha pasado de ópticas clásicas, en que los aumentos no superaban los 10x, a otras que son variables e incluyen la posibilidad de llegar a los 50x. Algunos argumentarán que la nitidez al máximo no es la misma, pero su capacidad de identificar el objetivo y otros matices suman más que restan.
En los últimos tiempos se han producido sustanciales avances en los sistemas de puntería nocturna, con modelos especialmente compactos y eficaces (foto Meprolight).
También se ha producido una mejora en la capacidad de entrada de luz, haciendo que el apuntamiento al **** y al ocaso sea más fácil. El canal frontal más difundido ahora es de 40 ó 50 mm., habiendo ya otros que optan por los de 56 ó 72.
Esa influencia positiva suele ir acompañada de la posibilidad de seleccionar retículas cada vez más elaboradas en lo que a referencias de tiro se refiere y a las que cuentan con la posibilidad de iluminarse, favoreciendo la toma de referencias en zonas urbanas o cuando la luz ambiental es poca.
Las retículas se han ido transformando en modelos en los que está situada en el primer plano focal FFP (Front Focal Plane), variando su tamaño, a la vez que se incrementan los aumentos del visor, para permitir una más fácil corrección cuando se dispara a distancias medias y largas.
En este último caso, también se ha evolucionado en lo que son las torretas, con algunas que optan por una regulación que admite movimientos de ¼ de MOA (Minute Of Angle) o inferiores, para un más fácil centrado. Las hay con la posibilidad de realizar varias vueltas enteras, lo que permite usar un mismo visor, sin recurrir a bases más altas o carriles especiales, para neutralizar objetivos a corta y muy larga distancia.
Nuevos modelos
Esos cambios genéricos han derivado en nuevos modelos. Schmidt & Bender ha logrado introducirse en los Estados Unidos, después que en 2006 su modelo 3-12x50 PMII LP fuese adquirido por el USMC, contrato al que siguió otro en 2011 de 34 millones de dólares para suministrar miles de ejemplares del 5-25x56 PMII –con retículas Horus y H2CMR– al Departamento de Defensa estadounidense. Ambos modelos siguen siendo óptimos para lograr una gran certeza en los impactos, aunque últimamente ampliaron su gama con opciones pensadas más para batir objetivos a grandes distancias.
Sus propuestas en esa línea incluyen los novedosos 3-27x56 PMII y 12-50x56 PMII, siendo este último una propuesta capaz de aumentar la imagen en un rango que muy pocos productos pueden ofrecer. Por cierto, además de la difundida retícula Mil-Dot, su gama propone otras, tan interesantes como las P3L, H4L o H58.
El conjunto “Mepro 21”, instalado en un subfusil UZI, es un elemento que ayuda a resolver el tiro preciso en condiciones especialmente dinámicas (foto IWI).
Germana, como la anterior, es también la conocida firma Zeiss. Es un grupo que incluye otro nombre comercial clásico, Hensoldt.
Esta última promovía visores como el ZF4x24G o el ZF6x42, que se suministraba con el preciso rifle PSG-1, aún en uso. Ahora han ampliado y evolucionado su gama con opciones, que incluyen los 3-12x56 SSG-P, 4-16x56, 6-24x56 o un 6-24x72, incluyendo todos ellos ópticas muy elaboradas, que facilitan la transmisión de luz.
En su catálogo se encuentra el 6-24X72 SAM, que integra un calculador balístico para facilitar la labor del tirador –presenta datos de la temperatura y presión ambiental, o del ángulo de inclinación lateral– e incluye detalles, como un doble clic especialmente audible cada diez movimientos en sus torretas de regulación, aunque tiene como contrapunto que su precio es de unos 12.000 euros, cuando la mayoría de las ópticas para rifle táctico rondan los 3.000.
Frente a la calidad óptica centroeuropea, intentan competir, y con gran éxito en numerosos mercados, diferentes firmas estadounidenses. Conocidos entre diversos colectivos de sniper son productos de compañías como Sightron, Trijicon, Bushnell o Bausch & Lomb.
Pese a que proponen algunos sistemas interesantes en lo que a costo eficacia se refiere, la que está más difundida, y goza de un mayor prestigio, es Leupold, que vende en todo el mundo una gama amplísima de productos. Los más conocidos son los visores de la serie Mark 4, que comprenden una veintena de diseños bien distintos, entre los que destacan tanto el 6,5-20x50 ER/T (Extreme Range/Tactical) destinado al rifle XM2010, como el 3,5-10x40mm M2 LR/T del rifle M110, ambos usados por el US Army.
A ellos, hay que añadir el sofisticado Mark 8 3.5-25x56mm M5B2, concebido para resistir las difíciles condiciones del campo de batalla y con nada menos que 26 milirradianes –90 MOA– en lo que a ajustes de elevación se refiere.
Este visor de puntería tiene una óptica frontal de 72 mm., lo que permite una gran entrada de luz y aprovechar sus cualidades en entornos de iluminación adversos (foto Carl Zeiss).
Cabría señalar que también comienzan a cobrar fuerza otros productos de firmas como US Optics o Nightforce. La primera propone clásicos como el ER-25 5-25x, pensado para largas distancias, o el ST-10 TPAL 10x, concebido para armas del .308 Winchester –óptimo para un rango no superior al km.–, sumando desde hace poco a ellos los más compactos SR-6 1.5-6x y LR-17 3.12-17x, ideados para armas compactas o transformaciones de fusiles de asalto en conjuntos capaces de mejores prestaciones básicas, para situarlos en el entorno de armas más elaboradas y caras.
Por su parte, la segunda fue fundada por un australiano para satisfacer las necesidades deportivas civiles, pero ha evolucionado sustancialmente y ahora produce en Estados Unidos o Japón novedades, que incluyen la gama NXS –comprende siete visores diferentes, que van desde el compacto 3.5-10x50 al potente 12-42x56– o el avanzado 5-25x56 ATACR (Advanced Tactical Riflescope), que ha sido concebido para proporcionar ajustes en elevación de hasta 120 MOA y de 60 en lateralidad, lo que lo hace especialmente óptimo para batir con efectividad a alguien a distancias de 2 km. o más allá en condiciones hostiles y en los entornos complejos, a los que los militares suelen enfrentarse en la actualidad.
Amplia difusión
Esos modelos, y otros más, gozan cada día de una difusión más amplia. Para aprovechar sus prestaciones en condiciones de luz adversa o apuntarlos de noche se confía en la capacidad de entrada de luz frontal o en retículas iluminables y regulables.
Son aportaciones óptimas, pero complementarias a una clásica, pero cada vez más elaboradas. Nos referimos a los módulos nocturnos, tanto los intensificadores de luz residual, como los, cada vez más en boga, de tipo térmico, que son capaces de captar temperaturas y difundir imágenes de los cambios de contraste.
Hoy los “sniper” son capaces de impactar a distancias que hasta hace pocos años parecían muy lejanas. Las armas y los visores más recientes lo permiten (foto Segundo Calpena).
En las décadas pasadas se hicieron muy comunes modelos con el AN/PVS-4 o hasta desarrollos que incluyeron los de 2ª Generación puestos a punto por la española ENOSA (Empresa Nacional de Óptica), surgiendo también los módulos Simrad tipo KN, que se acoplaban por encima de las ópticas diurnas para, sin cambiar el punto de impacto, apuntar de noche.
La evolución de la tecnología hace que estén disponibles captadores europeos o israelíes muy sofisticados, pues los estadounidenses siguen poniendo limitaciones a la hora de exportar –incluso a sus aliados– aquellos de la máxima nitidez y claridad.
La 3ª Generación es el máximo estándar, aunque ahora con tubos que ofrecen imágenes en blanco y negro, frente a las menos contrastadas verdosas, y con resoluciones que superan las setenta y dos líneas por pulgada, un avance interesante a la hora de identificar el objetivo y de alcanzarlo sin que se percate de la presencia propia.
En esa línea evolutiva, ahora hay módulos que se sitúan, aprovechando anclajes tipo Picatinny, delante de los visores diurnos. Interesantes son propuestas como el Zeiss NSA 80 que emplea el Ejército de Tierra español en sus fusiles de asalto G36E o el nocturno NVS-80, concebido para ser usado en conjunción con miras de puntería diurnas de sofisticados rifles, éste en dotación en el Escuadrón de Zapadores Paracaidistas (EZAPAC) y en otras unidades de élite del Ejército del Aire.
Zeiss ha presentado recientemente sus módulos intensificadores NSV 600 y NSV 1000, que pueden usarse en diferentes armas largas e incluyen tubos captadores Photonics XD4 o XR5 de notables prestaciones.
Si se buscan otras, puede recurrirse a los módulos térmicos IRV 600 o IRV 900 que, respectivamente, permiten identificar a objetivos situados a 500 u 800 m. de la posición propia.
Los EOTech son sistemas holográficos que han ido evolucionando en los últimos tiempos para conseguir mejorar sus cualidades y potencial de uso (foto EOTech).
Los estadounidenses, que, como hemos apuntado, tienen difusión especialmente restringida, disponen de productos tan avanzados como los conjuntos intensificadores que Knights Armament, gama que incluye propuestas como los UNS (Universal Night Sight) y UNS LR, que son conocidos como AN/PVS-22 y se sitúan por delante de los visores diurnos para facilitar su uso de noche. También se ha venido distribuyendo el AN/PVS-24 de L3 Communications en versiones de 45 ó 64 líneas de resolución y una reducida relación entre señal y ruido.
Más recientes, y con el doble de alcance y menor peso, son los AN/PVS-27 MUNS (Magnum Universal Night Sight), que son fabricados por varias firmas comerciales e incluyen una óptica de tipo catadióptrico y tubos intensificadores Pinnacle con capacidad autogating, que hace que no se vean afectados cuando un foco de luz potente les llega por su parte frontal.
En el programa PEO Soldiers del US Army siguen avanzando hacia soluciones que incluyen los módulos AN/PVS-30 SNS (Sniper Night Sight), que operan con una única batería DL123 durante muchas horas, pues su consumo energético es reducido; es una capacidad que también la encontramos en el módulo térmico AN/PAS-31 LRTS (Long Range Thermal Sight), que surge para reemplazar a los también novedosos AN/PAS-13 WTS (Weapon Termal Sight), del que se ofrecen varias variantes en función del tipo de arma en el que se quieran instalar.
Tecnologías avanzadas
La fusión de la capacidad de intensificación y las imágenes térmicas en el mismo módulo es ya posible y la encontramos en gafas monoculares. Pronto se van a promover novedades en ese sentido. Sabemos que, entre otras, están en ello firmas como la israelí Elbit o la francesa Sagem.
Es previsible que también se generalicen modificaciones en los visores para favorecer el cálculo automático de la distancia y la toma de las condiciones ambientales, ofreciendo al tirador el punto de referencia idóneo para batir el objetivo al primer disparo.
Los sistemas térmicos son capaces de generar imágenes contrastadas del objetivo, para poder batirlo en condiciones de total ausencia de luz (foto ATN
Donde más se está aplicando la introducción de ópticas de puntería es en el entorno de los fusiles de asalto, pues los combatientes tienen que ser cada vez más letales en sus capacidades, tanto en terreno abierto como en escenarios de lucha urbanizada CQB (Close Quarter Batlle).
Líder indiscutible en ese segmento es la firma sueca Aimpoint, que ha vendido sus visores de punto rojo en grandes cantidades a Francia, Estados Unidos o Italia.
En España los usa el Ejército del Aire y las mejores unidades de asalto policial. Lo más novedoso ahora de lo que proponen se centra en el tipo Micro, muy compacto y ligero para que no añada peso a quien por él se decante, y en el robusto M4, que aguanta inmersiones bajo el agua a profundidades superiores a los 10 m. y tiene una capacidad de 80.000 horas encendido, sin tener que cambiar las baterías, algo que lo diferencia, positivamente, de otros muchos conceptos.
Entre sus “oponentes” comerciales se encuentra el EOTech, conjunto holográfico que ha conseguido un buen número de ventas entre agencias policiales y militares, pues su pantalla del tipo visor de cabeza alta HUD (Head Up Display) y especial retícula circular ayuda a conseguir impactos en situaciones especialmente comprometidas.
Cada vez son más –incluso el Ejército de Tierra español lo ha comprado para sus ametralladoras MG4– aquellos que optan por visores como el Trijicon ACOG (Advanced Combat Optical Gunsight), que es sumamente compacto, resistente y con una óptica de 4 aumentos, con la que es fácil conseguir notables agrupaciones a distancias medias, siendo un diseño óptimo para fusiles de asalto. Lo usan los Marines de Estados Unidos y también algunos contingentes de sus Fuerzas Especiales.
Ya están surgiendo algunos competidores, tan serios como los MARS (Multi-purpose Aiming Reflex Sight) israelíes de LT Optronics, los ELCAN canadienses usados por Australia, los germanos Calr Zeiss ZO 4x30 seleccionados por el Bundeswehr o los recientes Leupold 4x24 HARM (High Accuracy Multi-Range riflescope), que combinan en un mismo conjunto un módulo óptico de puntería y un sistema de punto rojo. Es una opción que ya se había presentado en los ACOG y sería el caso del modelo TA31ECOS-G.
Tirador y observador tienen que combinar sus habilidades y medios ópticos para lograr la mejor identificación del objetivo y ser certeros en sus disparos (foto Segundo Calpena).
Cada vez son más los sistemas de puntería avanzados que se ofrecen a potenciales clientes. Hay unos con tecnología menos actual y otros con la más puntera.
Las capacidades están directamente relacionadas con marcas y precios, lo que hará que los órganos de decisión no lo tengan fácil a la hora de sus adquisiciones.
En todo caso, hay una doble consideración: comprar barato puede resultar caro, pero la tecnología evoluciona muy rápidamente, por lo que hay que prever, de forma inteligente y eficaz, hacia donde se avanza y a qué ritmo se hace.
Segundo Calpena
Soluciones ópticas hay muchas y de conceptos y precio variados. Es necesario un análisis crítico a la hora de adquirir una u otra (foto Segundo Calpena).
Es muy común adaptar sistemas de punto rojo compactos en visores de puntería. Con ello se pueden batir blancos muy cercanos y otros que estén extremadamente lejos. Este conjunto es el novedoso DAGR (foto Leupold).
Hay muchas empresas que fabrican ópticas para rifles. Sólo unas pocas europeas y estadounidenses ofrecen productos de calidad excepcional, que son referencia internacional de su segmento de producto (foto Segundo Calpena).
Beretta 951
futuro licenciado en historia
Nuevas adquisiciones para Spetsnaz´
Estos pedidos fueron realizados para proveer a una única unidad especial de Spetsnaz en el Sudeste del Cáucaso.
150 miras de imagen termal Shahin 2x2 con telémetros láser integrados y computadoras balísticas -- costo 850,000 rublos ó US$28,333 cada una.
158 miras de imagen termal más simples PT-2 sin telémetro ni computadora balística -- costo 580,000 rublos ó US$19,300 cada una.
251 monóculos de visión nocturna PN-21K (equivalente ruso del PVS-14 del US Army) -- costo 120,000 rublos o cada uno por US$3.984.
Puede ser montado en un AK.
202 miras MilDot Zeiss 20-60x85 -- costo 110,875 rublos ó US$3700 cada una.
251 telémetros láser LDM-2VK -- costo 211,000 rublos la pieza ó US$7,000.
12 miras de francotirador diurnas Schmidt & Bender, 5-25*56 -- costo 137,600 rublos or US$4588 cada una.
40 miras diurnas de francotirador Kahles K312 3-12*50 -- costo 69280 rublos ó US$2,300 cada una.
73 binoculares tácticos Steiner 1042 R (mismo modelo usado por el US Army) -- US$800 cada uno.
42 rifles Accuracy International .308 Win con garantía de reemplazo de cañón por 5 años -- costo 720,000 rublos cada una ó US$24,000 por cada rifle. Ello incluso cuando las tropas tienen disponible en nuevo Orsis T-5000 de origen ruso.
http://fdra.blogspot.com.ar/2012/07/opticas-lista-de-compras-de-nuevas.html
Estos pedidos fueron realizados para proveer a una única unidad especial de Spetsnaz en el Sudeste del Cáucaso.
150 miras de imagen termal Shahin 2x2 con telémetros láser integrados y computadoras balísticas -- costo 850,000 rublos ó US$28,333 cada una.
158 miras de imagen termal más simples PT-2 sin telémetro ni computadora balística -- costo 580,000 rublos ó US$19,300 cada una.
251 monóculos de visión nocturna PN-21K (equivalente ruso del PVS-14 del US Army) -- costo 120,000 rublos o cada uno por US$3.984.
Puede ser montado en un AK.
202 miras MilDot Zeiss 20-60x85 -- costo 110,875 rublos ó US$3700 cada una.
251 telémetros láser LDM-2VK -- costo 211,000 rublos la pieza ó US$7,000.
12 miras de francotirador diurnas Schmidt & Bender, 5-25*56 -- costo 137,600 rublos or US$4588 cada una.
40 miras diurnas de francotirador Kahles K312 3-12*50 -- costo 69280 rublos ó US$2,300 cada una.
73 binoculares tácticos Steiner 1042 R (mismo modelo usado por el US Army) -- US$800 cada uno.
42 rifles Accuracy International .308 Win con garantía de reemplazo de cañón por 5 años -- costo 720,000 rublos cada una ó US$24,000 por cada rifle. Ello incluso cuando las tropas tienen disponible en nuevo Orsis T-5000 de origen ruso.
http://fdra.blogspot.com.ar/2012/07/opticas-lista-de-compras-de-nuevas.html
Beretta 951
futuro licenciado en historia
Ópticas: Miras BHI AKARS
AKARS de BHI: montajes ópticos para AK
Parabellum Armament ofrece una adaptación para AK del sistema de carriles (AKARS) a través de Blackheart International. Es una plataforma de montaje en bisagra de cuatro puntos para la óptica de armas AK-47 con un adaptador de carril integrada y de una sola pieza carril tiene montaje tiene alza y material de montaje. El diseño de la bisagra permite que el usuario levante el conjunto entero AKARS lejos del receptor para la limpieza o mantenimiento, sin alterar el alineamiento (zeroing).
BHI, dice, el rifle AK-47 y sus variantes no han sido nunca fáciles para los usuarios que buscan mejorar la precisión a través de sistemas ópticos de puntería. El problema reside en el diseño del receptor de AK, que no prevé una solución sólida de montaje de una óptica convencional. Muchos montajes de sistemas ópticos se han desarrollado para los AK lo largo de los años que permite la instalación de una óptica en o adyacente a la tapa del receptor (la posición ergonómicamente ideal para un sistema óptico), pero tales problemas inherentes como la inestabilidad de la mira, el acceso al receptor y la incapacidad para utilizar las miras de hierro originales, como una copia de seguridad han hecho que las ópticas AK tanto una novedad como una solución fiable para mejorar la precisión del disparo.
http://fdra.blogspot.com.ar/2012/06/opticas-miras-bhi-akars.html
AKARS de BHI: montajes ópticos para AK
Parabellum Armament ofrece una adaptación para AK del sistema de carriles (AKARS) a través de Blackheart International. Es una plataforma de montaje en bisagra de cuatro puntos para la óptica de armas AK-47 con un adaptador de carril integrada y de una sola pieza carril tiene montaje tiene alza y material de montaje. El diseño de la bisagra permite que el usuario levante el conjunto entero AKARS lejos del receptor para la limpieza o mantenimiento, sin alterar el alineamiento (zeroing).
BHI, dice, el rifle AK-47 y sus variantes no han sido nunca fáciles para los usuarios que buscan mejorar la precisión a través de sistemas ópticos de puntería. El problema reside en el diseño del receptor de AK, que no prevé una solución sólida de montaje de una óptica convencional. Muchos montajes de sistemas ópticos se han desarrollado para los AK lo largo de los años que permite la instalación de una óptica en o adyacente a la tapa del receptor (la posición ergonómicamente ideal para un sistema óptico), pero tales problemas inherentes como la inestabilidad de la mira, el acceso al receptor y la incapacidad para utilizar las miras de hierro originales, como una copia de seguridad han hecho que las ópticas AK tanto una novedad como una solución fiable para mejorar la precisión del disparo.
http://fdra.blogspot.com.ar/2012/06/opticas-miras-bhi-akars.html
Beretta 951
futuro licenciado en historia
Ópticas: Mira inteligente Meslas (Israel)
Nuevo mira inteligentede francotirador
por Matthew Cox
Eurosatory 12 ha terminado, pero todavía me quedan unos cuantos extras que quedaron de París, que pueden interesarle. Sé que les mostramos a los israelíes una gran cantidad de amor la semana pasada en este blog, pero yo sólo no podía evitarlo. No dejaban de mostrarme cosas interesantes como el nueva mira de rifle de control de fuego para francotirador (Snipers Fire-Controlled Riflescope) Meslas 10 × 40.
Los Meslas, hechos por Pulse Inteco Systems Ltd, cuenta con un telémetro láser efectivo a 2.000 metros y una computadora balística que ofrece el francotirador con un punto rojo que muestra donde la bala dar en el blanco. El Meslas cuenta con un puerto de datos para que el tirador puede cargar tablas balísticas, tablas de viento y otras herramientas de misión del francotirador, afirman los oficiales de PI Systemas. En otras palabras, el Meslas no lo hace todo, tiene que haber habilidades de francotirador para hacerlas efectiva.
Las Defense Advanced Research Projects Agency del Pentágono han estado desarrollando sus propias miras inteligentes como la Dynamic Image Gunsight Optic, que se basa en la tecnología de miras de Lockheed Martins Advanced Sighting System (One-Shot). Diseñado para los francotiradores, One-Shot se basa en sensores que miden las condiciones ambientales en varios puntos a lo largo de una ruta de balas a la meta.
Los miembros de la comunidad de francotirador, sin embargo, han señalado que los intentos para desarrollar una mira francotirador que calcula las condiciones atmosféricas, además de proporcionar variedad y punto de orientación ajustada puede ser un puente demasiado lejos. Un buen ayudante puede ser tan eficaz o mejor en la lectura del viento que de un disparo, algunos francotiradores dicen.
El Meslas pesa un poco más de cuatro libras y funciona con cuatro baterías CR-123. Esta es la segunda versión del sistema Meslas, que ha estado en desarrollo durante aproximadamente cuatro años.
http://fdra.blogspot.com.ar/2012/06/opticas-mira-inteligente-meslas-israel.html
Nuevo mira inteligentede francotirador
por Matthew Cox
Eurosatory 12 ha terminado, pero todavía me quedan unos cuantos extras que quedaron de París, que pueden interesarle. Sé que les mostramos a los israelíes una gran cantidad de amor la semana pasada en este blog, pero yo sólo no podía evitarlo. No dejaban de mostrarme cosas interesantes como el nueva mira de rifle de control de fuego para francotirador (Snipers Fire-Controlled Riflescope) Meslas 10 × 40.
Los Meslas, hechos por Pulse Inteco Systems Ltd, cuenta con un telémetro láser efectivo a 2.000 metros y una computadora balística que ofrece el francotirador con un punto rojo que muestra donde la bala dar en el blanco. El Meslas cuenta con un puerto de datos para que el tirador puede cargar tablas balísticas, tablas de viento y otras herramientas de misión del francotirador, afirman los oficiales de PI Systemas. En otras palabras, el Meslas no lo hace todo, tiene que haber habilidades de francotirador para hacerlas efectiva.
Las Defense Advanced Research Projects Agency del Pentágono han estado desarrollando sus propias miras inteligentes como la Dynamic Image Gunsight Optic, que se basa en la tecnología de miras de Lockheed Martins Advanced Sighting System (One-Shot). Diseñado para los francotiradores, One-Shot se basa en sensores que miden las condiciones ambientales en varios puntos a lo largo de una ruta de balas a la meta.
Los miembros de la comunidad de francotirador, sin embargo, han señalado que los intentos para desarrollar una mira francotirador que calcula las condiciones atmosféricas, además de proporcionar variedad y punto de orientación ajustada puede ser un puente demasiado lejos. Un buen ayudante puede ser tan eficaz o mejor en la lectura del viento que de un disparo, algunos francotiradores dicen.
El Meslas pesa un poco más de cuatro libras y funciona con cuatro baterías CR-123. Esta es la segunda versión del sistema Meslas, que ha estado en desarrollo durante aproximadamente cuatro años.
http://fdra.blogspot.com.ar/2012/06/opticas-mira-inteligente-meslas-israel.html
Beretta 951
futuro licenciado en historia
Ópticas: DLC-11AD-3X para gente pesada
Nueva mira holográfica DLC-110AD-3X
por G-LOC
Las empresas ADS y B.E. Meyers presentaron sus nuevas miras de punto rojo DLC-110AD-3X para armas colectivas. La nueva mira incluye la opción de mira con zoom de 3 aumentos. La mira puede ser instalada en ametralladoras calibre 7,62mm y 12,7mm. Las miras de punto rojo permiten que el soldado tire com los dos ojos abiertos y mantenga la consciencia situacional alrededor, cansando menos la visión. El objetivo puede ser adquirido más fácilmente teniendo que alinear apenas dos puntos, la mira y el blanco, al contrario de tres puntos (alza, masa y blanco).
http://fdra.blogspot.com.ar/2012/05/opticas-dlc-11ad-3x-para-gente-pesada.html
Nueva mira holográfica DLC-110AD-3X
por G-LOC
Las empresas ADS y B.E. Meyers presentaron sus nuevas miras de punto rojo DLC-110AD-3X para armas colectivas. La nueva mira incluye la opción de mira con zoom de 3 aumentos. La mira puede ser instalada en ametralladoras calibre 7,62mm y 12,7mm. Las miras de punto rojo permiten que el soldado tire com los dos ojos abiertos y mantenga la consciencia situacional alrededor, cansando menos la visión. El objetivo puede ser adquirido más fácilmente teniendo que alinear apenas dos puntos, la mira y el blanco, al contrario de tres puntos (alza, masa y blanco).
http://fdra.blogspot.com.ar/2012/05/opticas-dlc-11ad-3x-para-gente-pesada.html
Beretta 951
futuro licenciado en historia
Mira reflex ITL MARSEl MARS (Multi-purpose Aiming Reflex Sight) es un visor óptico avanzado, con una mira de lente que refleja y un puntero infrarrojo (IR) o visible de láser, todo en un mismo montaje. El MARS fue desarrollado originalmente para el TAR-21, pero ahora se ofrece globalmente para todas las armas que utilicen un carril estándar de M1911 Picatinny. Una desventaja relacionada en la serie del TAR es que el arma no lleva de serie estos raíles.
ITL MARS - el visor óptico estándar de la serie TAR. La familia TAR también tiene una configuración especial para poder ser usada de noche que incluye el MARS y otro producto de ITL – la óptica nocturna de adquisición mini N/SEAS. Esta óptica es un visor monocular única NVG/NVD) de tercera generación, que se puede utilizar como gafas de visión nocturna (NVG) montada en la cara o un casco, o como NVD montado en una arma. Montado en el TAR, el mini N/seas está situado a la justo detrás del MARS, permite que el operador haga un uso completo del punto rojo compatible del mismo, con la visión nocturna que entrega el NVG/d.
El Mini N/seas - de la serie NVD. Estándar del TAR
TAR21 con un ITL MARS y un ITL mini N/seas - en configuración estándar nocturna de la familia TAR.
Un par de Marines exploran con rifles M16A4 en Fallujah, Irak (Diciembre 2004); el primero tiene un ITL MARS unido vía un carrill Picatinny MIL-STD-1913.
TAR21 con un ITL MARS y un ITL mini N/seas - en configuración estándar nocturna de la familia TAR.
Un par de Marines exploran con rifles M16A4 en Fallujah, Irak (Diciembre 2004); el primero tiene un ITL MARS unido vía un carrill Picatinny MIL-STD-1913.
Beretta 951
futuro licenciado en historia
Fusil HK G-36: Cómo utilizar correctamente sus elementos de punteríamgarro1 (07/07/2008)
Soldado español apuntando con el HK G-36
Puede que la mayoría de nosotros sepa utilizar correctamente la mira de 1,5 aumentos del fusil HK G-36. Sin embargo, las láminas y dibujos en los que se explica su utilización resultan más o menos confusas. Como digo, algunas están totalmente confundidas, como por ejemplo esta que intenta explicar el tiro a 400m y hace la puntería con la referencia de los 600m.
Salvando estas minucias, se puede hacer un buen uso del arma siguiendo esas indicaciones bastante eficaces. Aunque, o bien a la munición de este arma no le afecta el viento lateral, o bien sabemos que nunca la vamos a utilizar a más de 200m. De lo contrario, deberíamos saber que un viento mínimo de 10km/h a 400m desplazará nuestro proyectil 30cm, por lo que si hemos apuntado al centro de nuestro enemigo, o es 10cm más ancho que la media, o no le rozaremos ni un brazo.
Lámina explicativa de la mira óptica de 3x del G-36
De igual manera utilizando las referencias de tiro marcadas en estas láminas para 400m, el tiro se nos irá 28cm alto. Con la de 600m, 24cm alto y con la de 800m, nada menos que 64cm. Si a todo esto le sumamos el viento, veremos que por poco que sople (10km/h) a esas distancias habrá una desviación de 30cm, 75cm y 155cm respectivamente. Con lo que algunos pensarán que, tal y como sospechaban, el arma no es eficaz a más de 200m.
Vamos a intentar explicar de la manera más clara posible, cómo con una posición de tiro bien estable y un conocimiento algo más profundo de nuestra retícula puede ser muy eficaz dentro de las limitaciones de los aumentos de nuestra mira.
Para empezar, y para los que conozcan el uso de las retículas con referencias milesimales (las famosas Mil-Dot) tenemos una gran noticia. En la retícula del HK G-36 también las tenemos. Teniendo estas referencias claras, podremos aproximarnos mucho más tanto a las correcciones en elevación como en la deriva de viento.
Cálculo balístico a 400m con la retícula del visor del G-36
El ancho de la línea que marca el círculo central es de una milésima, al igual que las líneas laterales para evitar el canteo. Cada una de las 4 aspas de las referencias de tiro a 600 y a 800m (superior, inferior, derecha e izquierda) son de una milésima también. Dos milésimas separan el aspa inferior de la referencia de 600m, y la superior de la de 800m.
El interior del círculo central es de 4,4ºº (2,2ºº y 2,2ºº). Teniendo esto claro, no hacen falta las referencias de predicción de distancia, sino simplemente basta ver cuántas milésimas nos ocupa el objetivo (ejem. 5,2). Así, si dividimos la altura media de un hombre en milímetros (1750mm entre las 5,2ºº que ocupa) predeciremos que está a 336m (1750/5.2=336). De tal forma que, apuntando una milésima por debajo de la cruz filar, tendríamos la certeza de haber corregido la caída del proyectil. Y si tenemos un viento que sopla de derecha a izquierda con una fuerza de unos 15km/h, apuntando una milésima aproximada (0,9) a la izquierda tendremos compensado el viento.
Visor de 3x que incorpora el fusil HK G-36E
Si unimos imaginariamente esa milésima bajo la cruz filar, con la de la izquierda obtendremos el punto en el que hemos de apuntar a ese enemigo a esa distancia. Y todo con la total seguridad de que si el pulso no nos falla causaremos una baja. Con práctica y buena vista, teniendo claro lo limitado del aumento de nuestra mira, aunque no la precisión de nuestro fusil -pues con el cartucho 5,56 OTAN con bala SS-109, y las dos vueltas y media que le da al proyectil antes de abandonar el arma hasta los 550m agrupa menos de un MOA(11,6cm a los 400m)- podremos realizar disparos sorprendentes. Seguramente, no será un disparo una baja, pero con tres disparos provocaremos una baja casi seguro.
Los datos mostrados en la tabla nos indican los desvíos del proyectil por caída y viento 10km/h (para un viento de 17km/h multiplicamos el valor por 1,7), primero en milésimas y también en cm por si se quiere estimar esa distancia a ojo. Aunque siempre recomiendo usar las milésimas, ya que utilizando las referencias de las mismas es más complicado calcular a largas distancias.
Por último, quiero hacer hincapié en que, a distancias de 0 a 200m, debemos apuntar con el centro de la cruz filar, pues a 100m nuestro tiro sólo se desviará 4cm por encima (una desviación totalmente aceptable). Por tanto, las únicas correcciones que debemos hacer son las de viento, que tampoco son imprescindibles a esas distancias a no ser que el viento sea brutal.
Tabla con referencias milesimales y cálculos balísticos para ajustar el visor del 3x del fusil de asalto HK G-36
http://www.armas.es/articulos/rifle...-correctamente-sus-elementos-de-punteria.html
Soldado español apuntando con el HK G-36
Puede que la mayoría de nosotros sepa utilizar correctamente la mira de 1,5 aumentos del fusil HK G-36. Sin embargo, las láminas y dibujos en los que se explica su utilización resultan más o menos confusas. Como digo, algunas están totalmente confundidas, como por ejemplo esta que intenta explicar el tiro a 400m y hace la puntería con la referencia de los 600m.
Salvando estas minucias, se puede hacer un buen uso del arma siguiendo esas indicaciones bastante eficaces. Aunque, o bien a la munición de este arma no le afecta el viento lateral, o bien sabemos que nunca la vamos a utilizar a más de 200m. De lo contrario, deberíamos saber que un viento mínimo de 10km/h a 400m desplazará nuestro proyectil 30cm, por lo que si hemos apuntado al centro de nuestro enemigo, o es 10cm más ancho que la media, o no le rozaremos ni un brazo.
Lámina explicativa de la mira óptica de 3x del G-36
De igual manera utilizando las referencias de tiro marcadas en estas láminas para 400m, el tiro se nos irá 28cm alto. Con la de 600m, 24cm alto y con la de 800m, nada menos que 64cm. Si a todo esto le sumamos el viento, veremos que por poco que sople (10km/h) a esas distancias habrá una desviación de 30cm, 75cm y 155cm respectivamente. Con lo que algunos pensarán que, tal y como sospechaban, el arma no es eficaz a más de 200m.
Vamos a intentar explicar de la manera más clara posible, cómo con una posición de tiro bien estable y un conocimiento algo más profundo de nuestra retícula puede ser muy eficaz dentro de las limitaciones de los aumentos de nuestra mira.
Para empezar, y para los que conozcan el uso de las retículas con referencias milesimales (las famosas Mil-Dot) tenemos una gran noticia. En la retícula del HK G-36 también las tenemos. Teniendo estas referencias claras, podremos aproximarnos mucho más tanto a las correcciones en elevación como en la deriva de viento.
Cálculo balístico a 400m con la retícula del visor del G-36
El ancho de la línea que marca el círculo central es de una milésima, al igual que las líneas laterales para evitar el canteo. Cada una de las 4 aspas de las referencias de tiro a 600 y a 800m (superior, inferior, derecha e izquierda) son de una milésima también. Dos milésimas separan el aspa inferior de la referencia de 600m, y la superior de la de 800m.
El interior del círculo central es de 4,4ºº (2,2ºº y 2,2ºº). Teniendo esto claro, no hacen falta las referencias de predicción de distancia, sino simplemente basta ver cuántas milésimas nos ocupa el objetivo (ejem. 5,2). Así, si dividimos la altura media de un hombre en milímetros (1750mm entre las 5,2ºº que ocupa) predeciremos que está a 336m (1750/5.2=336). De tal forma que, apuntando una milésima por debajo de la cruz filar, tendríamos la certeza de haber corregido la caída del proyectil. Y si tenemos un viento que sopla de derecha a izquierda con una fuerza de unos 15km/h, apuntando una milésima aproximada (0,9) a la izquierda tendremos compensado el viento.
Visor de 3x que incorpora el fusil HK G-36E
Si unimos imaginariamente esa milésima bajo la cruz filar, con la de la izquierda obtendremos el punto en el que hemos de apuntar a ese enemigo a esa distancia. Y todo con la total seguridad de que si el pulso no nos falla causaremos una baja. Con práctica y buena vista, teniendo claro lo limitado del aumento de nuestra mira, aunque no la precisión de nuestro fusil -pues con el cartucho 5,56 OTAN con bala SS-109, y las dos vueltas y media que le da al proyectil antes de abandonar el arma hasta los 550m agrupa menos de un MOA(11,6cm a los 400m)- podremos realizar disparos sorprendentes. Seguramente, no será un disparo una baja, pero con tres disparos provocaremos una baja casi seguro.
Los datos mostrados en la tabla nos indican los desvíos del proyectil por caída y viento 10km/h (para un viento de 17km/h multiplicamos el valor por 1,7), primero en milésimas y también en cm por si se quiere estimar esa distancia a ojo. Aunque siempre recomiendo usar las milésimas, ya que utilizando las referencias de las mismas es más complicado calcular a largas distancias.
Por último, quiero hacer hincapié en que, a distancias de 0 a 200m, debemos apuntar con el centro de la cruz filar, pues a 100m nuestro tiro sólo se desviará 4cm por encima (una desviación totalmente aceptable). Por tanto, las únicas correcciones que debemos hacer son las de viento, que tampoco son imprescindibles a esas distancias a no ser que el viento sea brutal.
Tabla con referencias milesimales y cálculos balísticos para ajustar el visor del 3x del fusil de asalto HK G-36
http://www.armas.es/articulos/rifle...-correctamente-sus-elementos-de-punteria.html

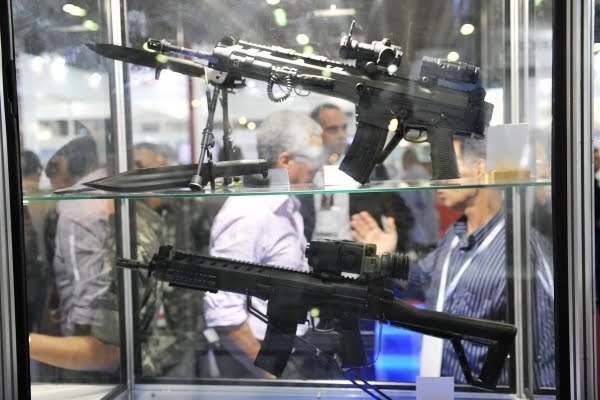

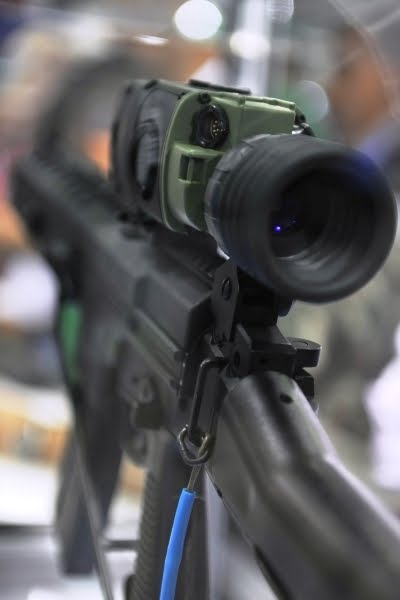

JSC "Innovative Weapons Technologies" es un desarrollador de productos innovadores, así como soluciones integradas modernas y únicas basadas en equipos de imágenes térmicas para la caza, actividades antiterroristas y sistemas de seguridad.
Una de las actividades clave de la compañía es el desarrollo de sistemas inteligentes de observación automática de imágenes térmicas, sistemas de videovigilancia térmica y productos modernizados controlados por radio.
http://inwetech.ru
Dedal-NV
http://nightvision.ru/en/
Una de las actividades clave de la compañía es el desarrollo de sistemas inteligentes de observación automática de imágenes térmicas, sistemas de videovigilancia térmica y productos modernizados controlados por radio.
http://inwetech.ru
Dedal-NV
http://nightvision.ru/en/
La nueva óptica M4 del Ejército de EE. UU. Para fusileros (previamente seleccionada por SOCOM y el Ejército también para rifles de tirador designados), el Sig Sauer TANGO6T.
El TANGO6T es un visor de rifle de aumento variable de 1-6X que permite al soldado atacar tanto objetivos cercanos como objetivos a distancias extendidas
taskandpurpose.com
El TANGO6T es un visor de rifle de aumento variable de 1-6X que permite al soldado atacar tanto objetivos cercanos como objetivos a distancias extendidas
This is the Army's new rifle optic of choice
Sig Sauer's TANGO6T is the Army's new rifle optic of choice
taskandpurpose.com
La nueva óptica M4 del Ejército de EE. UU. Para fusileros (previamente seleccionada por SOCOM y el Ejército también para rifles de tirador designados), el Sig Sauer TANGO6T.
El TANGO6T es un visor de rifle de aumento variable de 1-6X que permite al soldado atacar tanto objetivos cercanos como objetivos a distancias extendidas
This is the Army's new rifle optic of choice
Sig Sauer's TANGO6T is the Army's new rifle optic of choice
¿Justifica en una M-4?
Trijicon ACOG® 4x32 Army RCO Riflescope - M150 / A4 / M4 | Trijicon®
Red Chevron Reticle , Thumbscrew Mount, Tritium / Fiber Optics Illuminated
www.trijicon.com
Esta es la actual, 1.779 dólares...
TANGO6T 1-6x24 mm
Industry leading light transmission and optical clarity for any situation.
www.sigsauer.com
Esta es la elegida, hay varios modelos, y por lo visto son todas mas baratas que la ACOG...
Mejor que sea más barata. Ahora que lo pienso. Acá el EA no querían irse por las ACOG.Trijicon ACOG® 4x32 Army RCO Riflescope - M150 / A4 / M4 | Trijicon®
Red Chevron Reticle , Thumbscrew Mount, Tritium / Fiber Optics Illuminated
Esta es la actual, 1.779 dólares...
TANGO6T 1-6x24 mm
Industry leading light transmission and optical clarity for any situation.
Esta es la elegida, hay varios modelos, y por lo visto son todas mas baratas que la ACOG...
Chequea en las notas de ZM, hay una que tenia los modelos buscados, si no me equivoco...
Temas similares
- Redacción
- Noticias del Sitio Web
- Carlos Borda Bettolli
- Noticias del Sitio Web
- Arie Egozi
- Noticias del Sitio Web
- Redacción
- Noticias del Sitio Web
- Carlos Borda Bettolli
- Noticias del Sitio Web
