Cutaways, Cortes Esquemáticos de Aviones

Cutaway Embraer EMB 145 AEW&C, autor Mike Badrocke y retocado por MC72A con su infografía en español.



P.D. ahí lo tienes, es importante mencionar qué esté avión evolucionó hacia el modelo dé línea Legacy, con cierto éxito comercial
graciass


Motocar

Colaborador
Off topic video sobre el Nanchang J-12, el muy poco conocido diseño chino para hacerse de un caza supersonico económico mono-motor, este seria un RD-9 (en versión producida en china para los J-6 (MiG-19 producidos bajo licencia)



Motocar

Colaborador
Hacé ya algún tiempo compartí un Cutaway dé un extrañó helicoptero qué a mí juicio era sólo una propuesta, un concepto, pues hoy descubrí que era un prototipo dé McDonnell para una grúa helicóptero militar, qué permitiera el acarreo dé cargas en la inmediata retaguardia, en el dibujó presentado en ésa oportunidad sé mostraba trasladando soldados, su rotor era impulsado por los gases dé dos turbinas por lo qué no necesitaba rotor dé cola, próximamente estaré compartiendo un dibujo qué retocaré para darle más fidelidad al diseño.

Última edición:

Motocar

Colaborador
Esté fue el post # 4875 al hice referencia y sé trataba dél McDonnell Modelo 120, un modelo qué sé construyó y se evaluó extensamente.


Cutaway "PulseCopter" (así decidí llamarlo) concepto de helicóptero ligero de transporte de tropas al frente, una de esas ideas estudiadas para ofrecer un ligero y económico de transporte de soldados al área de combate, publicado en una vieja revista pero no logre guardar el enlace, retocado por Motocar.



P.D. mas adelante haré una búsqueda de la imagen para aportar mayores datos

Última edición:

Motocar

Colaborador
Gran hallazgo

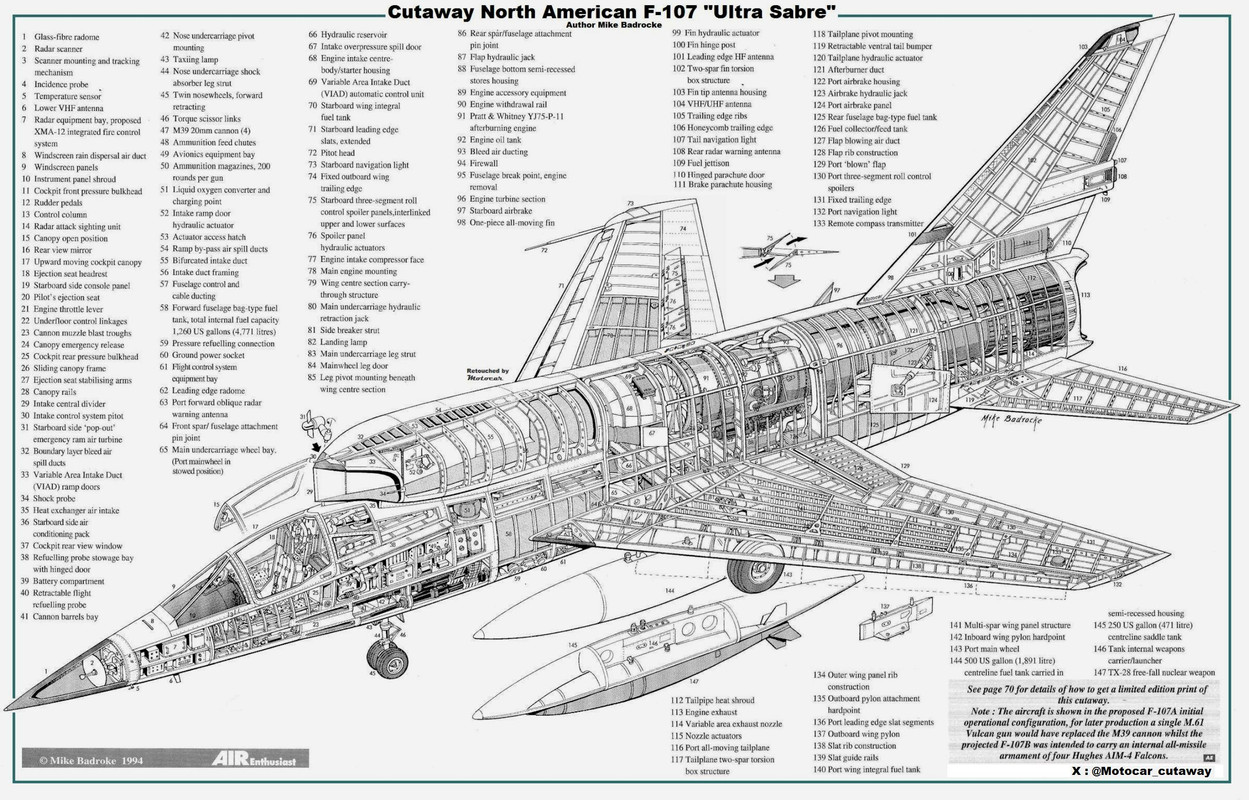

Cutaway North American F-107, el caza que compitió con el otro diseño de la Republic F-105 por un contrato para un caza de ataque, no logro el contrato pero voló con un inusual diseño de toma de aire bifurcada para manejo de las ondas de choque, carecía de la bodega de armas del Thunderchief pero su carga nuclear iba semi-carenada en el vientre de este Ultrasabre, que también poseia una deriva enteriza (vista luego como deriva plegable en el North American A5J "Vigilante") estaba previsto que superara el Mach 2 en altura, conservaba un ala parecida a la de su predecesor el F-100 Super Sabre con el que comparte muchas características comunes de diseño aunque con mayores dimensiones, estaba propulsado por motor Pratt&Whitney J75 de 11.000 Kgs de empuje, tenia un aspecto moderno fuera de lo común, autor Mike Badrocke y publicado en la revista Air Enthusiast de 1994 y compartido desde la web rusa:



Comparativa de tamaños F-100-F-107, compartido desde Aviadejavu.ru



P.D.
Pronto retocare esa imagen para reponer las áreas perdidas en el escaneo por otra parte quería preguntarles:
¿Algún amigo sabrá que paso con la web rusa "Airwar.ru"...?

Última edición:

Motocar

Colaborador
Off topic, vídeo soviético mostrando el pre-vuelo y operación del Yakovlev Yak-28 Brewer (según designación OTAN)


P.D. preguntó ¿Será qué sé abre un hilo con vídeos dé aviones? Én especial esos qué ni sabíamos qué existen...!


Motocar

Colaborador

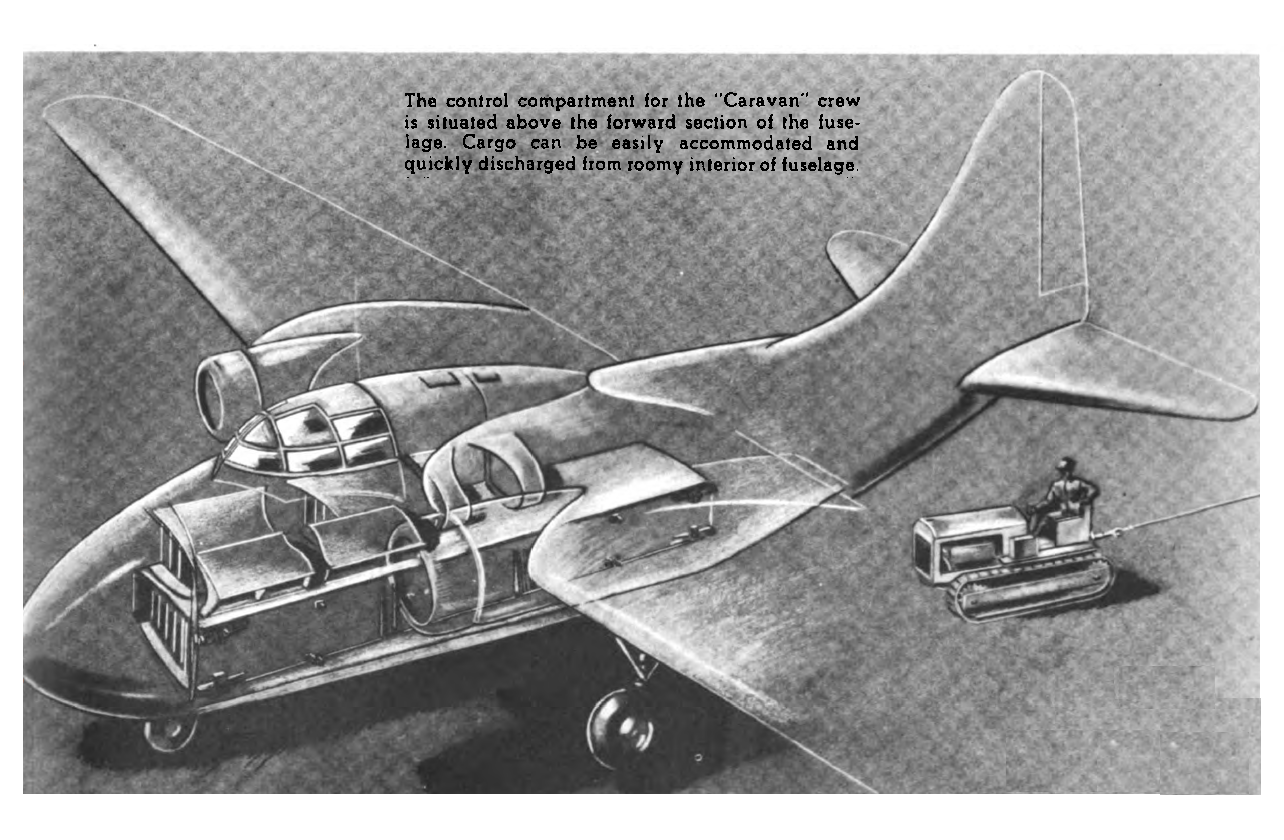

Cutaway Curtiss-Wright C-76 Caravan, autor no indicado y compartido désde el foro:


Última edición:
Gran hallazgo

Cutaway North American F-107, el caza que compitió con el otro diseño de la Republic F-105 por un contrato para un caza de ataque, no logro el contrato pero voló con un inusual diseño de toma de aire bifurcada para manejo de las ondas de choque, carecía de la bodega de armas del Thunderchief pero su carga nuclear iba semi-carenada en el vientre de este Ultrasabre, que también poseia una deriva enteriza (vista luego como deriva plegable en el North American A5J "Vigilante") estaba previsto que superara el Mach 2 en altura, conservaba un ala parecida a la de su predecesor el F-100 Super Sabre con el que comparte muchas características comunes de diseño aunque con mayores dimensiones, estaba propulsado por motor Pratt&Whitney J75 de 11.000 Kgs de empuje, tenia un aspecto moderno fuera de lo común, autor Mike Badrocke y publicado en la revista Air Enthusiast de 1994 y compartido desde la web rusa:



Comparativa de tamaños F-100-F-107, compartido desde Aviadejavu.ru



P.D.
Pronto retocare esa imagen para reponer las áreas perdidas en el escaneo por otra parte quería preguntarles:
¿Algún amigo sabrá que paso con la web rusa "Airwar.ru"...?
Felicitaciones realmente un Gran hallazgo ... Tal Cual !!


Motocar

Colaborador
Cutaway varios de proyectos de VTOL y compartidos desde el hilo desarrollado por el forista amigo Grulla:







Trabajo del amigo del tema y gran colaborador con excelentes aportes MC72







Motocar

Colaborador
Repost Cutaway HAL Marut biplaza, de Aviagraphica y en una modificación realizada por Motocar para recrear esa versión, compartido desde el portal:
