Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway Lockheed F-35, ahora a color desdé una perspectiva diferente, Compartido desdé Pinterest



[Motocar]

Cutaway "Nuevo Concepto" dé Fuselaje propulsor, lés compartió esté dibujó dél desarrollo dé un concepto qué dé nuevo no tiene mucho y lo sabrán más los argentinos quiénes desarrollaron un avión dé línea él "Cóndor" que mucho se adelantó a su tiempo, con los motores colocados radialmente en la sección dé cola con 5 undades Rolls Royce Nene, compartido en Pinterest désde el blog: https://greatbustardsflight.blogspo...cepto-de-fuselaje-propulsor.html?spref=pi&m=1



[Motocar]

Una nueva interpretación del concepto dé Spratt y su "Ala Pivotante" qué tiene su génesis desdé los años treinta con el Ing. estadounidense Spratt y continuado por su hijo, el concepto sigue más vivo qué nunca y evolucionando, én esté mismo tema hemos Compartido algúnos dé sus proyectos incluido un Spratt Anfibio, compartido désde Facebook

Experimental and Homebuilt Aircraft | We start new project | Facebook

We start new project SF0001. 2 Seats 559 kg take off weight 300 km/h cruise speed Flight time 3h+ 350 km/h max speed folding wings stall speed 83 km/h Take off/Landing distance 400m Engine: Ulpower...

www.facebook.com

image upload
image upload[/URL]


Repost solo como referencia, modelo hidro del Spratt "Controlwing"

P.D. trataré dé ubicarlas en mayor resolución



[Motocar]

Proyecto Casco dé Vuelo Opsis dé Sextant dé principio dé los noventas para el Dassault Rafale, segunda imagen detalle a color del casco Opsis evolución

Disculpen el off topic



[Motocar]

Los nuevos conceptos dé baterías, vídeo qué nos introduce a ésa fascinante investigación para dar más vida a las baterías...!

Elon Musk Acaba De Presentar Nano Baterías Que Aumentarán La Potencia En Más Del 5000% | Elon Musk Acaba De Presentar Nano Baterías Que Aumentarán La Potencia En Más Del 5000% Tesla es una empresa estadounidense de vehículos eléctricos y... | By Tes

Elon Musk Acaba De Presentar Nano Baterías Que Aumentarán La Potencia En Más Del 5000% Tesla es una empresa estadounidense de vehículos eléctricos y...

fb.watch

Disculpen el off topic



[Motocar]

Repost "Light Stealth Concept", por Motocar



[Motocar]

Repost Cutaway Paulet Auto Bolido "Torpedo" ahora retocado y editado én está última iteraccion a la luz dé nueva data obtenida por amigos colaboradores desdé su natal Perú, en un formato aun mayor, autor Motocar



[Motocar]

Cutaway Curtiss Wright Model 30, autor no identificado y Compartido desdé la web:

marzo 2020 – shapingupfuturesdotnet

10 entradas publicadas por Shaping Better Futures en March 2020

shapingupfutures.net

Cutaway lateral y en planta dél Consolidated PBY Catalina, misma fuente

Cutaway Breguet- Wilbault 670T, construido cómo un ejemplar único, compartido desde la misma fuente



[Motocar]

Les comparto un cortó video sobré Dassault

marzo 2021 – shapingupfuturesdotnet

2 entradas publicadas por Shaping Better Futures en March 2021

shapingupfutures.net

Dassault Aviation 1916-2016 _ 100 ans d’histoire

videopress.com



[Motocar]

Inicié trabajo muy especulativo sobre un Pampa Stealth...!



[WolfManSpecial]

Hola:
veremos que sale



[Motocar]

Cutaway Northrop YF-23 "Black Widow", repost en un formato diferente,autor Mike Badrocke



[Motocar]

Hola:
veremos que sale

Estoy especulando mucho... Son dos versiones, ambas comparten el mismo diseño pero uno será muy simple con secciones discretas sin tocar estructura y él otro con cambios más profundos én el Fuselaje, sólo adelantaré qué la sección dé cola su escapé sé prolongará hasta el borde dé fuga dé los estabilizadores...!



[Motocar]

Más proyectos sobré vehículos VTOL Eléctricos o en esté caso híbrido, el Chippewa 350, es el más ambicioso dé una serie dé proyectos qué según anuncian sus promotores es más ligero y compacto qué otros helicópteros, también manifiestan estár más allá dé estás imágenes renderizadas y están en proceso dé homologarlo, dato curioso es afirmar qué será construido en "Grafeno" siendo 50 veces más ligero qué el titanio, compartido désde la web:

IO Aircraft - Chippewa 350 14 Passenger VTOL Fixed Wing Aircraft

www.ioaircraft.com

Cutaway Chippewa 350



[Motocar]

Recién descubrí este cutaway desdé el portal web:

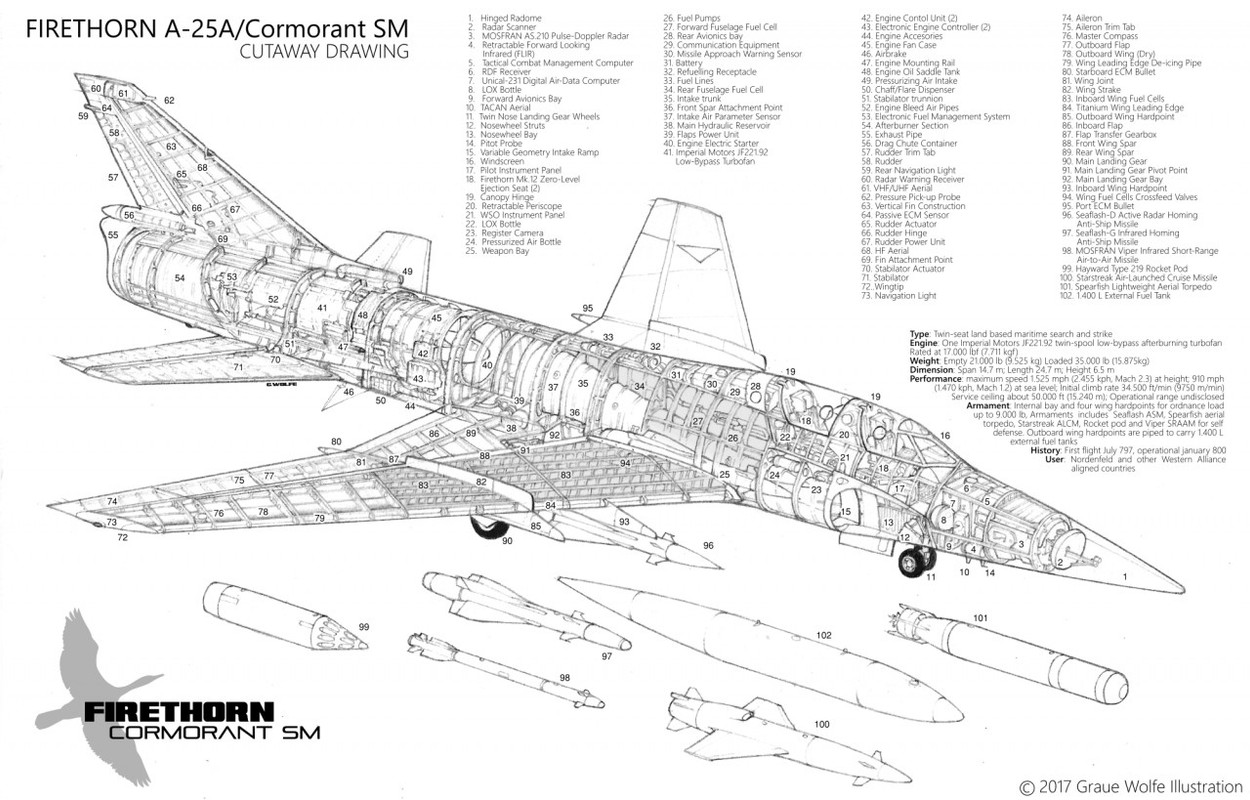

Firethorn Cormorant SM - Cutaway by graue_wolfe

The Firethorn A-25 / Cormorant is a Nordenfeld supersonic jet strike aircraft that served with the Imperial Marine from 800 to 857 and w ...

www.furaffinity.net

https://d.furaffinity.net/art/grauewolfe/1492362094/1492362094.grauewolfe_cormorant_final.png

Lés debo él comentario...!



[Motocar]

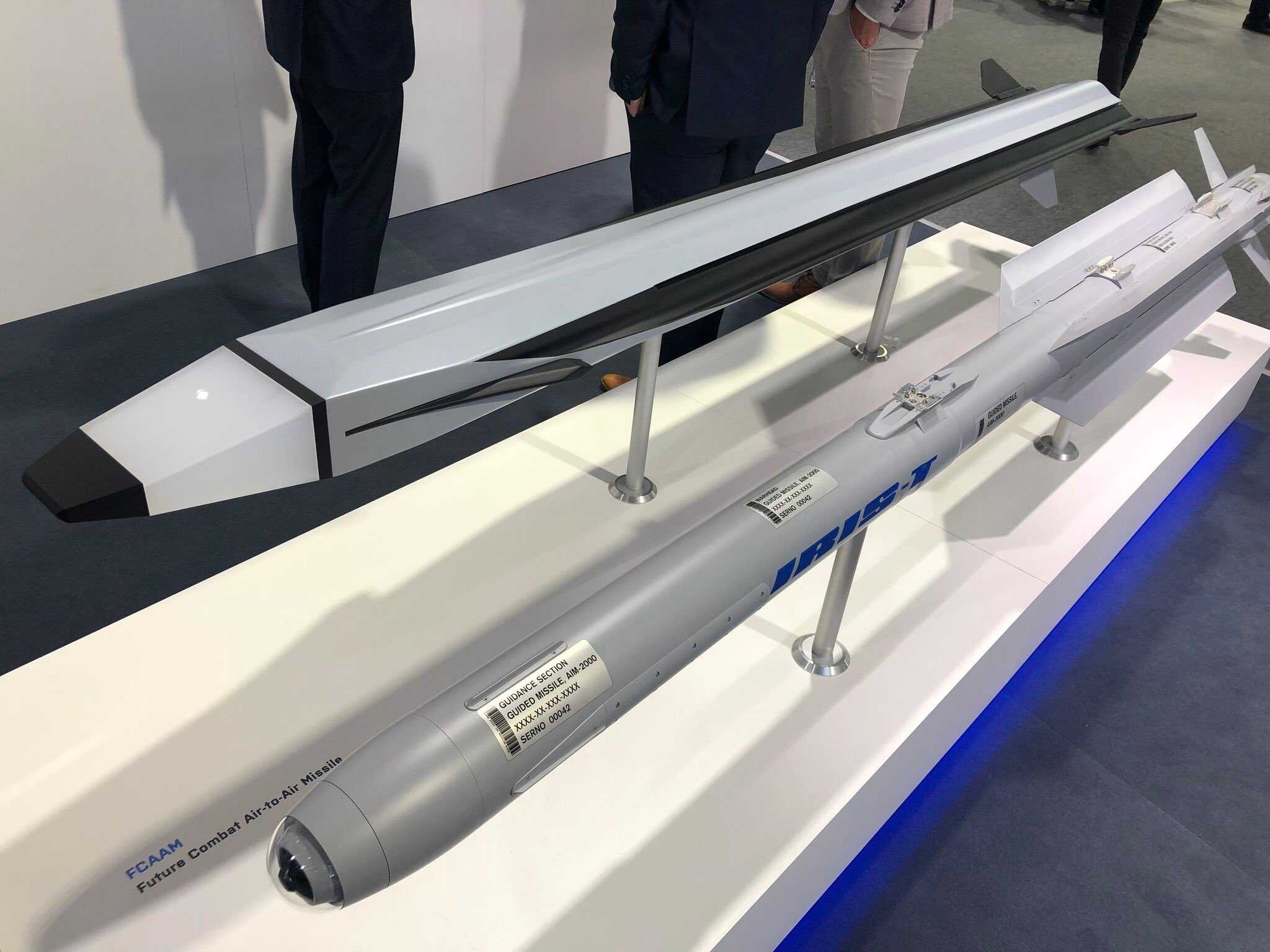

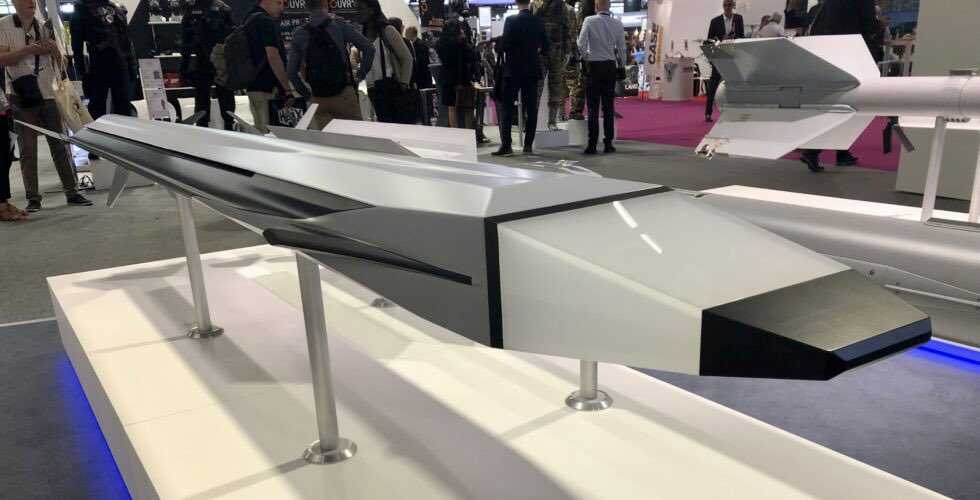

Off topic, nuevo misil Aire-Aire "Stealth" una desagrable sorpresa para muchos cazas 4,5 ++, está es la nueva propuesta para lograr la superioridad aérea. Lo traigo al tema por las similitudes dé su morro con la propuesta del SSAC Ultracar y el cutaway compartido en él tema.



[Motocar]

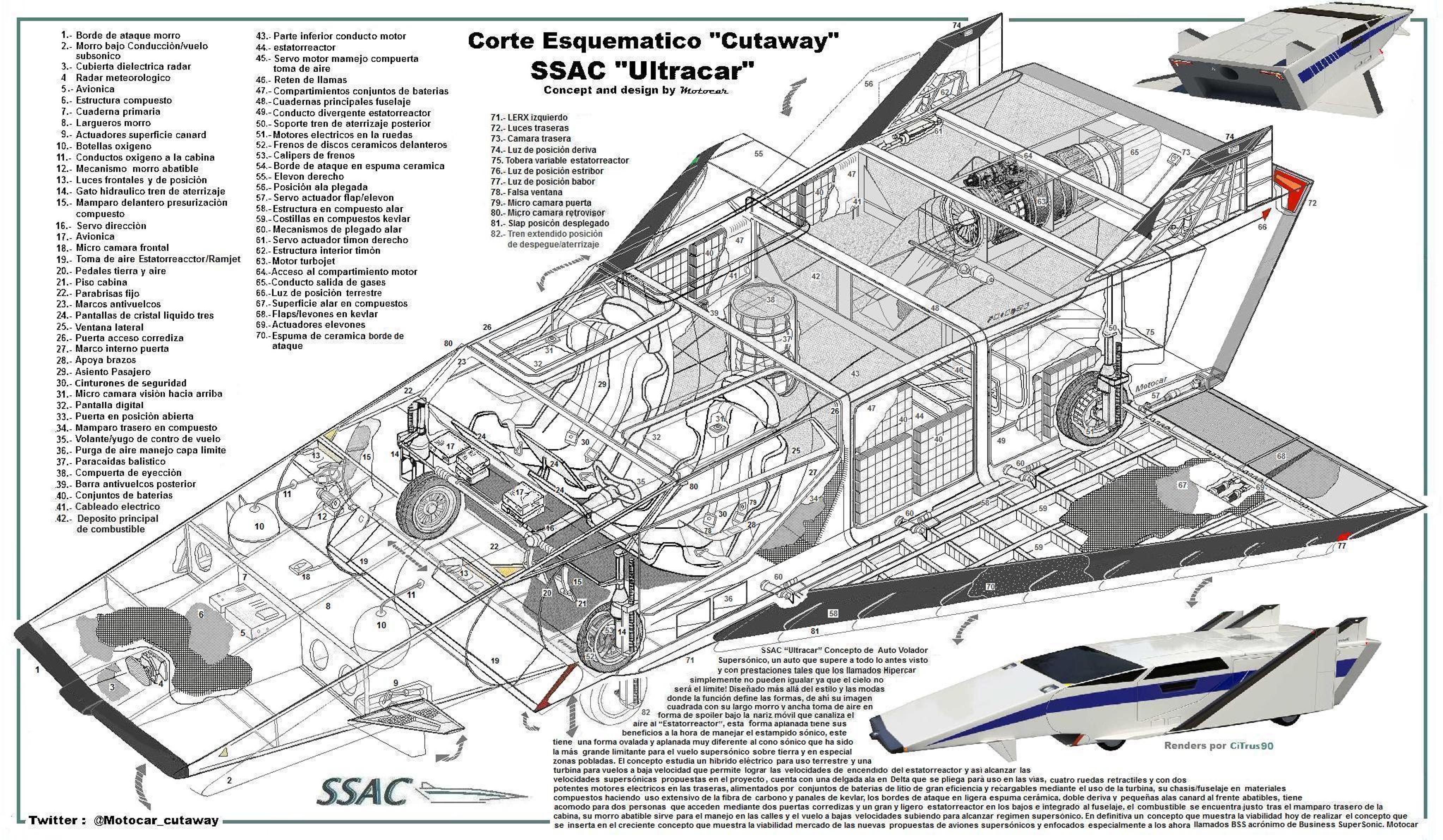

Repost Cutaway SSAC Ultracar, ahora en gran formato, autor Motocar



[Motocar]

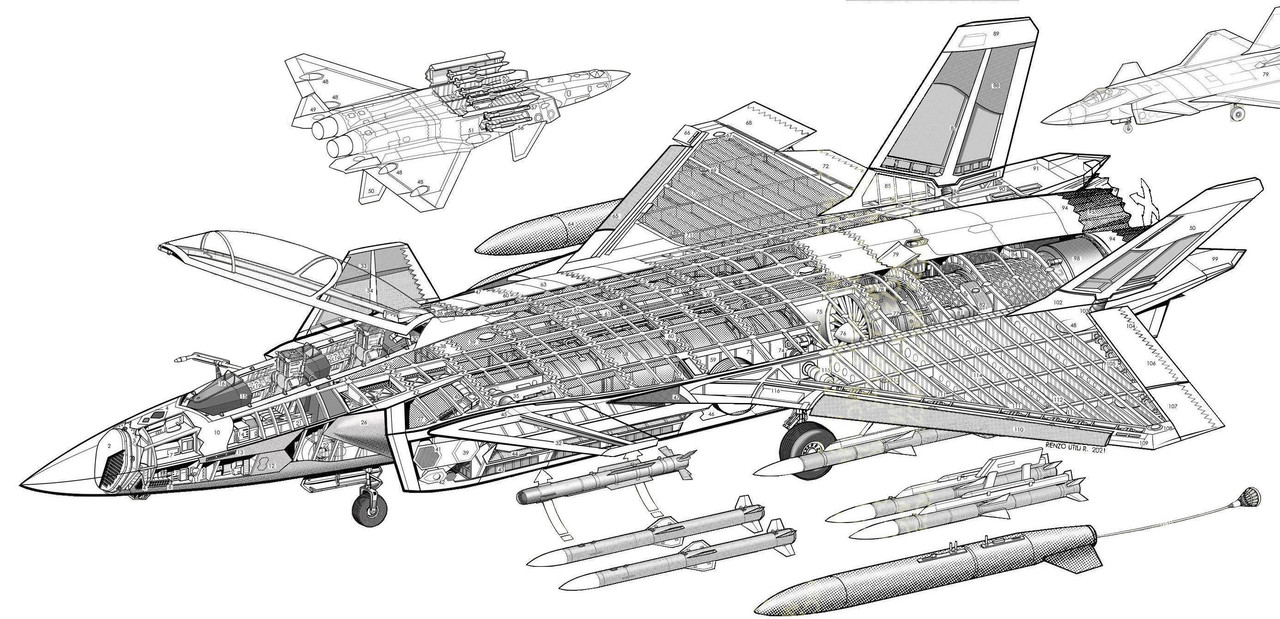

Repost J-20B interpretación especulativa sobre la versión biplaza del caza Stealth chino, originalmente posteado por MC72 y retocado por Motocar

P.D. Gracias a nuevos datos pronto retocare para actualizar las lineas de la cubierta de la cabina o cockpit



[Motocar]

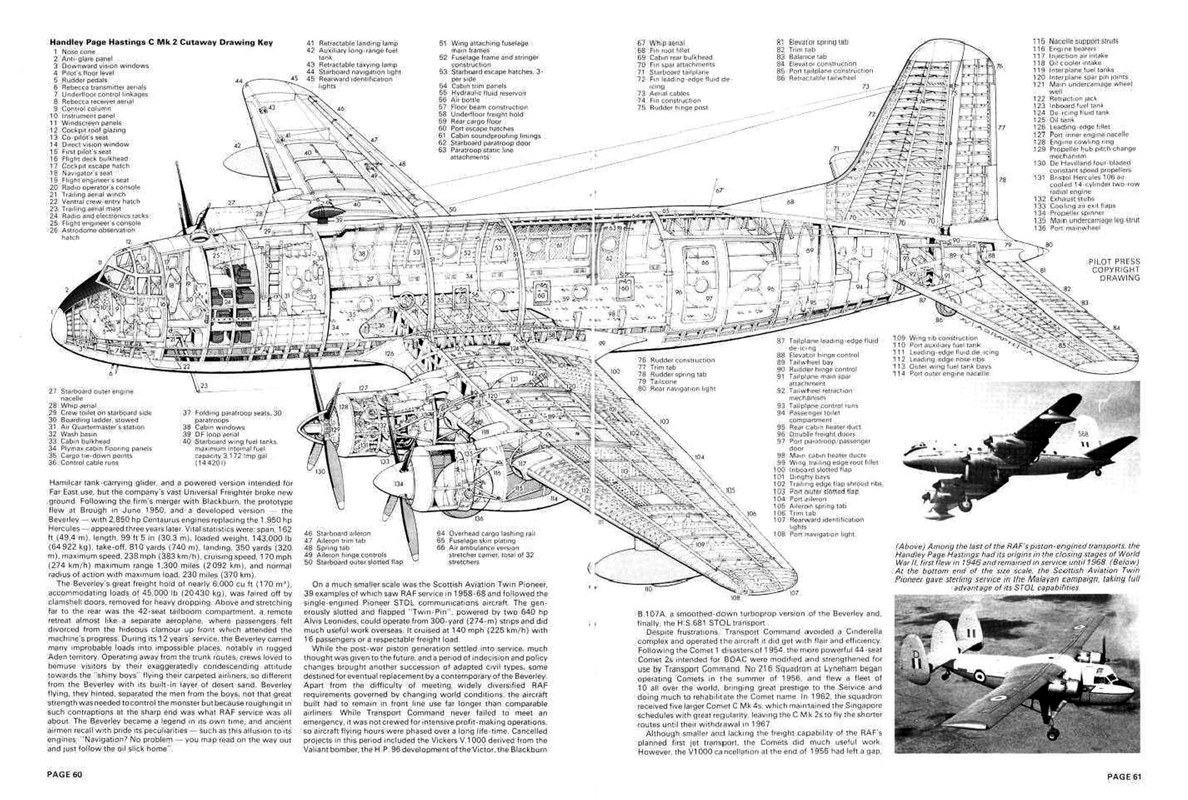

Cutaway Handley Page Hastings C Mk.2, autor Aviagraphica






P.D. Les debo el comentario



[Motocar]

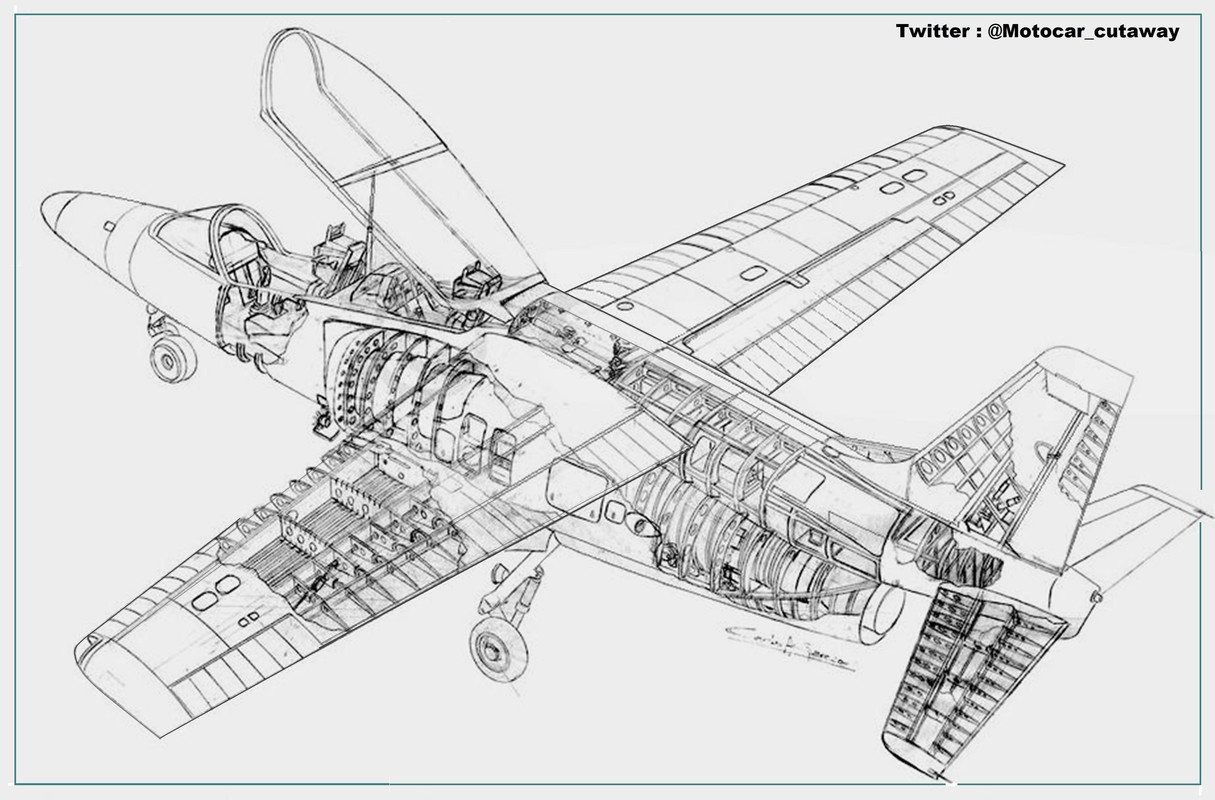

Cutaway FMA Ia-63 Pampa, en pequeño formato y desde otra perspectiva, una imagen bastante interesante desde el boceto a la perspectiva, para mi gran material, autor Carlos Garcia y compartido desde la web:

Industrial Desing | Aviation Marine Art Design

aviationart.com.ar
