Cutaway Douglas A-4 Skyhawk, modelos iniciales, compartido desde la web:

De los que tenía la Aviación Argentina durante la guerra dé las Malvinas...!



[Motocar]

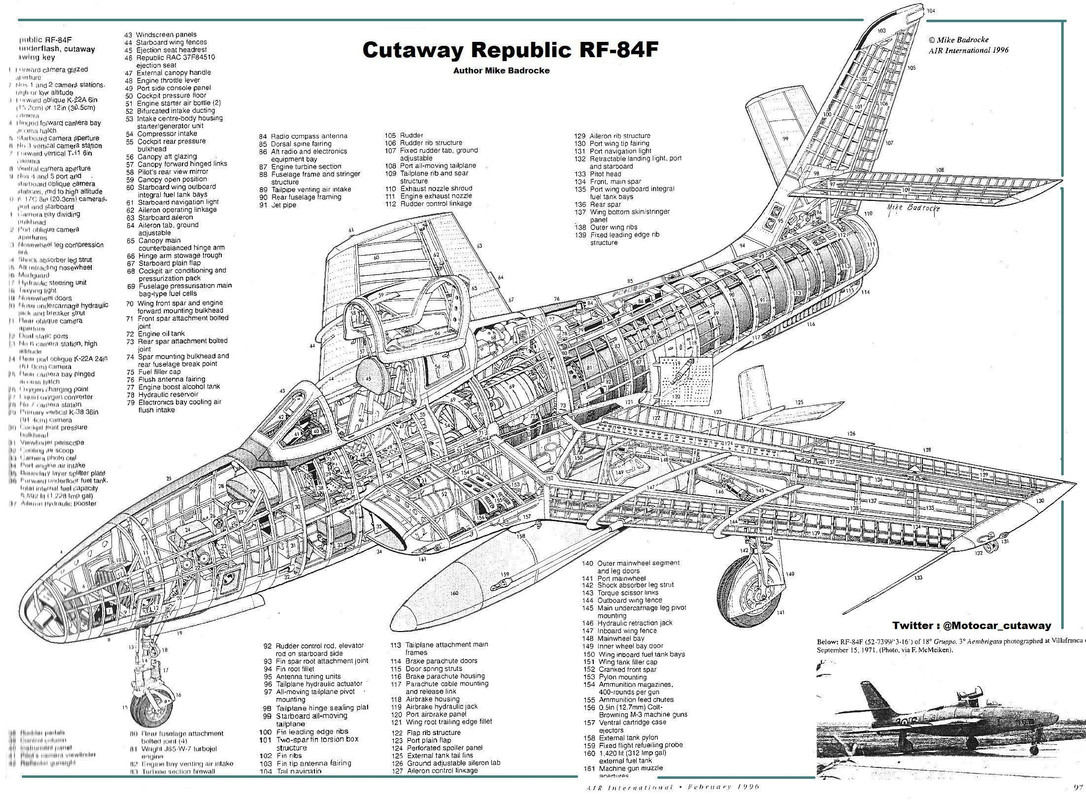

Cutaway Republic RF-84F versión dé reconocimiento del caza Thunderstreak, sé diferenciaba por montar las entradas dé aire laterales én él borde dé ataque extendido, autor Mike Badrocke y retocado por Motocar



[Motocar]

Cutaway Douglas A4C repost



[Motocar]

Cutaway Dassault Mirage IIIE



[Motocar]

Cutaway Focke Wolf FW-190, autor Asen Atenasov



[Motocar]

Reiteró la pregunta. Gracias

Algún amigo del tema podría decirme cuántas visitas llevá...? Yo no lo puedo ver. Gracias



[Motocar]

Cutaway Kaman Saver, Hot Seat literalmente "Silla Caliente", ya posteado en el tema pero ahora con un amplió artículo qué acompaña la imagen. Compartido desde:

Kaman KSA-100 SAVER

aviadejavu.ru



[WolfManSpecial]

Hola:
me acuerdo cuando salió ese articulo en Mecanica Popular



[Motocar]

Video Cutaway dél Concorde, disfrútenlo compartido désde Facebook.

Ingenieros Aeronauticos FIA | Cuando se habla de ingenieros | Facebook

Cuando se habla de ingenieros

www.facebook.com



[Motocar]

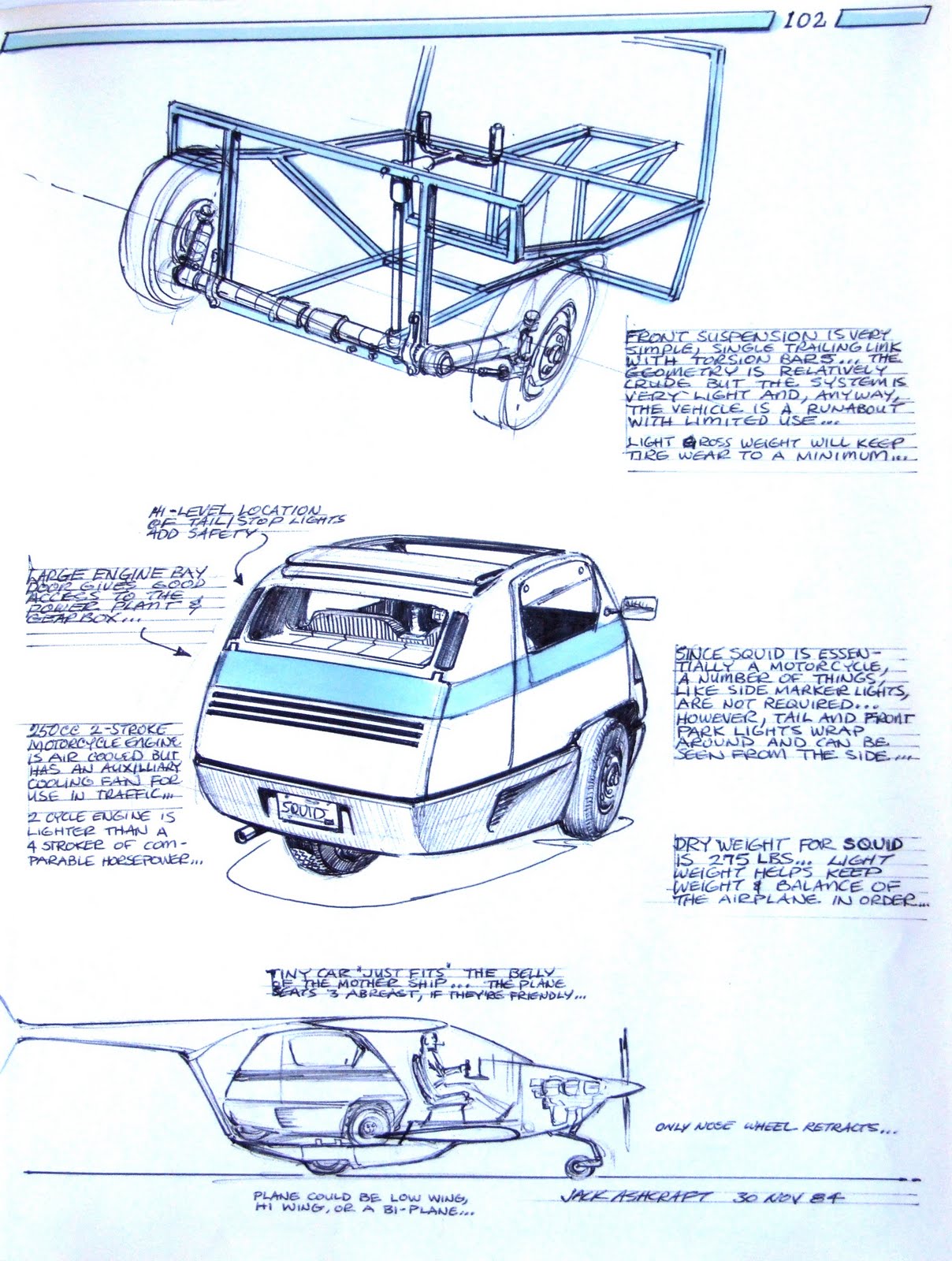

Blog con trabajos de cortés esquematicos a mano alzada...

Ashcraft's Sketchbook

straight from the sketchbooks of Jack Ashcraft - automotive designer, mechanic, builder, and dreamer

ashcraftsketchbook.blogspot.com



[Motocar]

Cutaway lateral North American A5 Vigilante, autor no indicado y compartido désde la web rusa:

http://www.airwar.ru/image/idop/attack/a5/a5-3.gif



[Motocar]

Off topic pero necesaria visión del MiG-29U, compartido désde él Blog:



[Motocar]

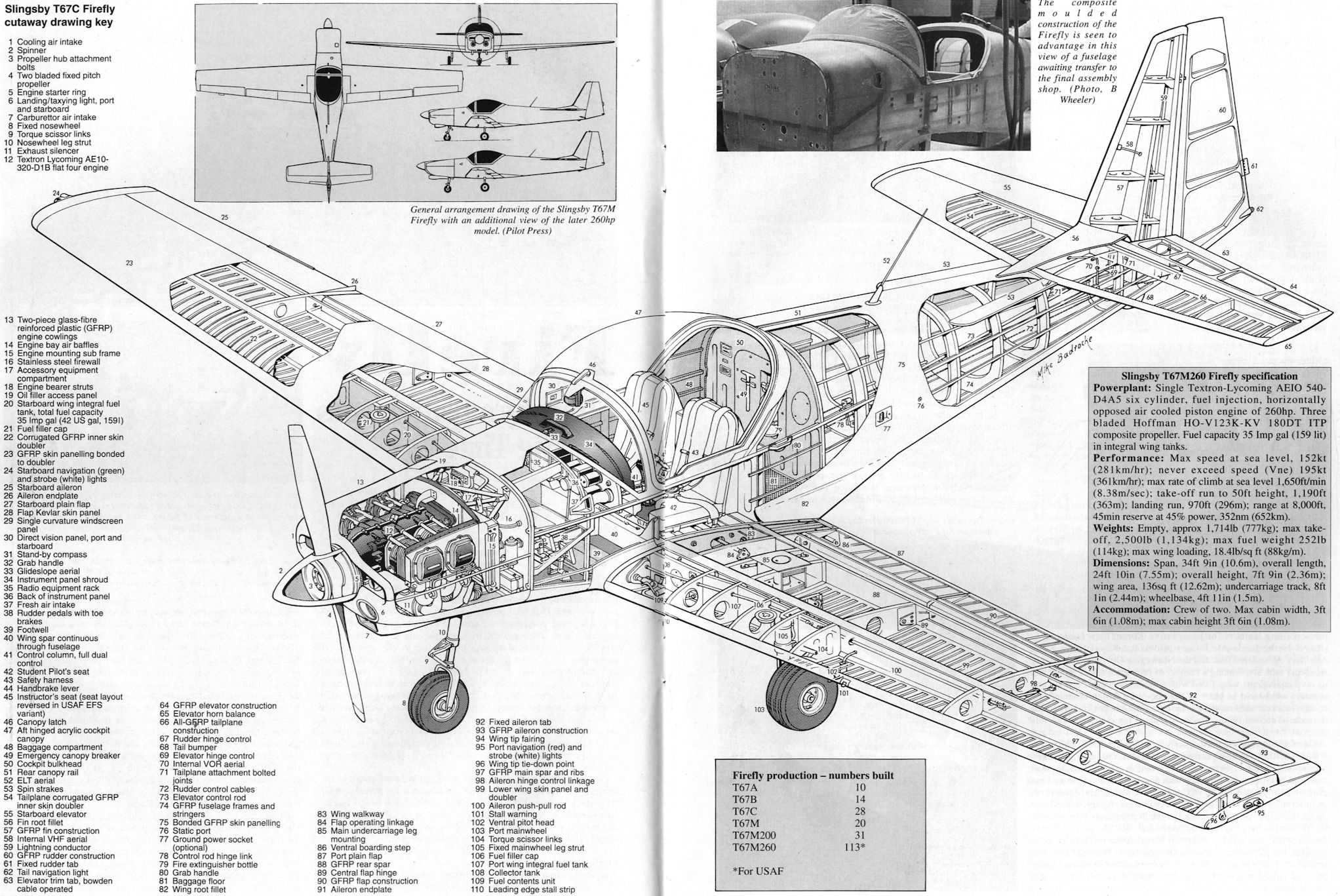

Cutaway Slingsby T-67C Firefly, él entrenador primario usado por la USAF en la Academia dél Aire dé Colorado Sprint para la formación dé los cadetes cómo primer contacto con un aeroplano, ha sido muy criticado por su idoneidad como herramienta dé entrenamiento.

Cutaway North American A5-3

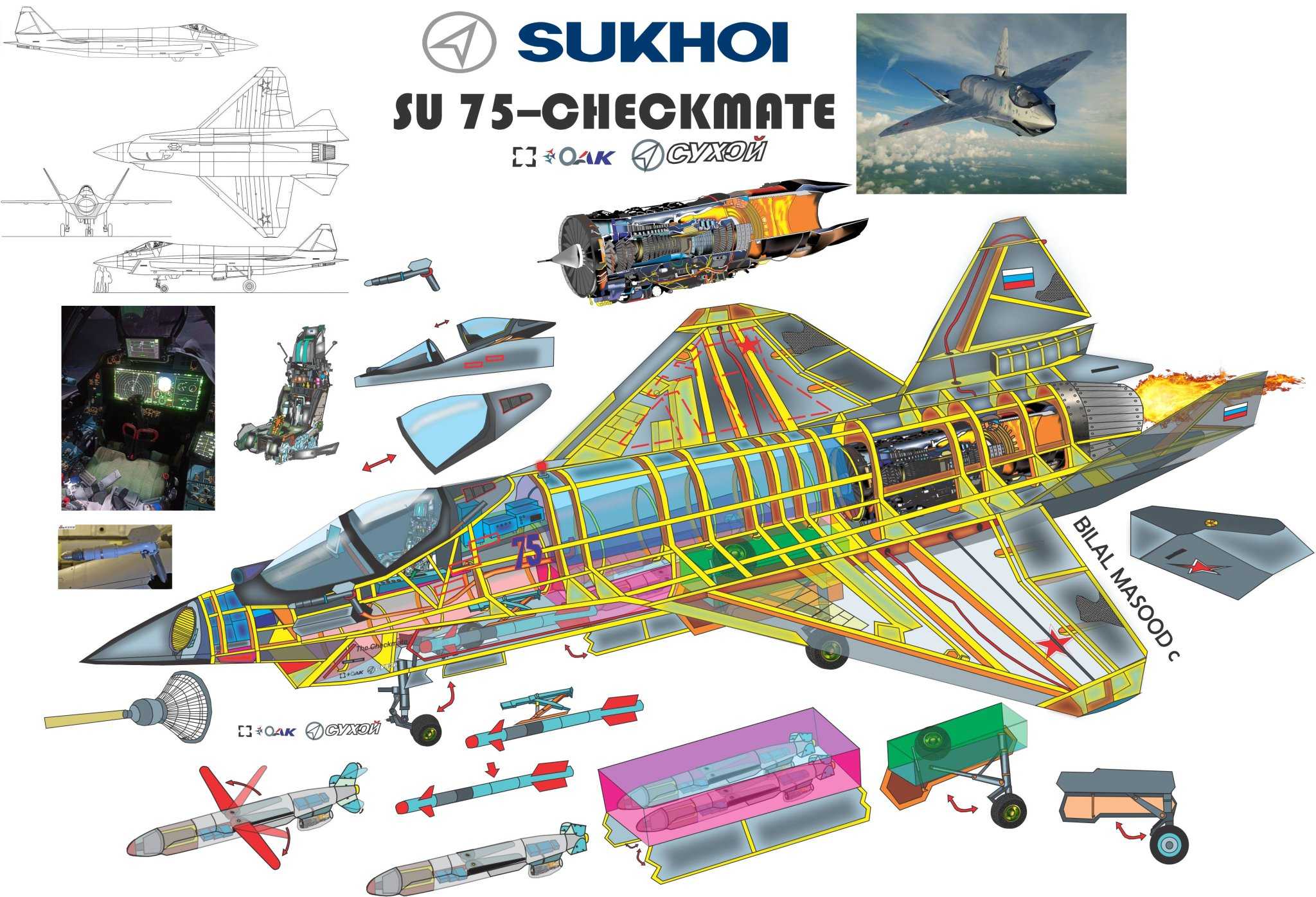

Repost cutaway Su-75 Checkmate, autor Bilal Masood c y compartido désde su cuenta en Twitter:

https://mobile.twitter.com/bilalmasoodreal



[Motocar]

Cutaway Vickers Supermarine Scapa, hidroavion Biplano dé patrulla, vigilancia y bombardero antibuque, dibujó en un estilo mas artística qué técnica, compartido désde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com



[Motocar]

Video Cutaway Papizturbine, un emprendimiento dé innovación tecnológica, via él forista Grulla y compartido en el tema desdé Twitter

https://twitter.com/i/web/status/1198126590527524864



[Motocar]

Off topic, no menos interesante un misil crucero ruso con motor nuclear dé alcancé (teóricamente) ilimitado

El Misil ‘Skyfall’ de energía nuclear de Rusia con alcance ilimitado: ¿es el arma del juicio final? – Galaxia Militar

Una explosión durante una prueba de misiles en el Mar Blanco de Rusia el 8 de agosto que mató a siete científicos nucleares y provocó que los niveles de radiación subieran brevemente en la región ha llamado la atención sobre el desarrollo por parte de Moscú de nuevas armas extrañas diseñadas...

galaxiamilitar.es



[Motocar]

Cutaway lateral North American M3000 versión dé pasajeros dél cancelado XB-70, autor no indicado en el dibujo y compartido désde:

Проекты СПС на базе бомбардировщика XB-70 "Valkyrie" (США. 1961 - 1964 год).

В начале 1960-х годов фирмой North American было предложено три пассажирских варианта бомбардировщика ХB-70 Valkyrie (от минимально модифицированного варианта до глубокой модификации) ... М-3000 В шестидвигательном М-3000 могло бы разместиться 36 пассажиров или 48-76 (с расширением…

raigap.livejournal.com



[Motocar]

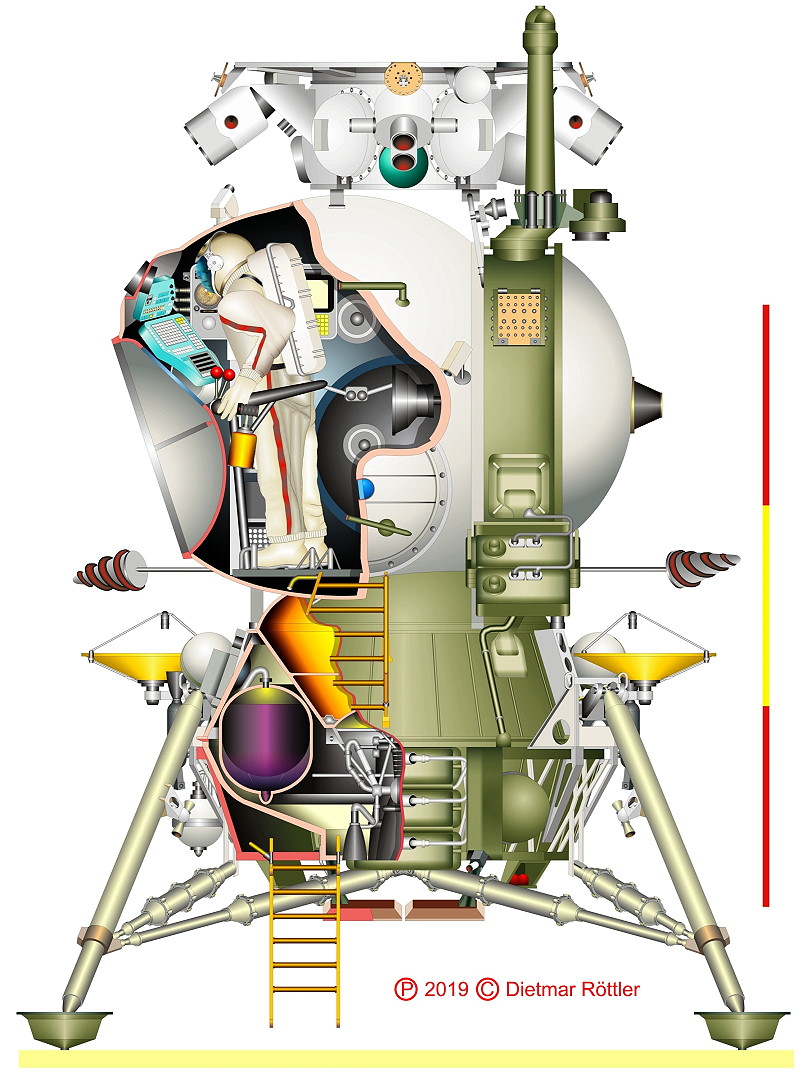

Cutaway Soviet Lunar Lander LK-2, cómo parte del fallido proyectó sovietico para llegar a la Luna antes qué los estadounidenses sé creo él enorme lanzador N1, qué transportaria dos cosmonautas al satélite dé la tierra, uno quedaría en órbita lunar mientras él otro descenderia a la luna con el LK-2 Lunar Lander, esté era más compacto qué el Águila de Grumman y qué sí logró la hazaña dé poner no uno sino dos Astronautas en la superficie lunar, reciéntemente ubique esté corté lateral del alunizador sovietico cuyo autor es Dietmar Rottler y acá sé los comparto desdé el sitio web:

Soviet Lunar Lander

Soviet Lunar Lander

www.spacefacts.de

http://www.spacefacts.de/graph/photo/photos2/lk_2.jpg



[Motocar]

Próximamente estrenaré uno dé los más desconocidos aviónes dé esos primeros cazas dé combate dé I Guerra Mundial...!



[Motocar]

Video Cutaway FMA IA-36 "Condor", el fallido proyectó argentino pará hacerse un espacio en el recién creado mercado dé los"Jets dé pasajeros", un avión muy avanzado pará los cánones dé la época, contaba con no dos o cuatro reactores sinó cinco Rolls Royce Nené, todos agrupados en la parte trasera del fuselaje con entradas dé aire circular, alas en flecha, grandes ventanillas circulares y asientos agrupados disposición dé filas de dos asientos enfrentados con cuatro pasajeros, cabina originalmente parecida a la dé un bombadero por sus amplió acristalamiento, posteriormente su diseñó cambio a otra más moderna y muy parecida a la dél deHavilland Comet, dato interesante én el vídeo el corté esquematico original mostrado es el ya posteado hacé muchos años en el tema por Motocar, compartido desde YouTube

P.D. los amigos qué puedan archiven esté vídeo én cuanto puedan.
