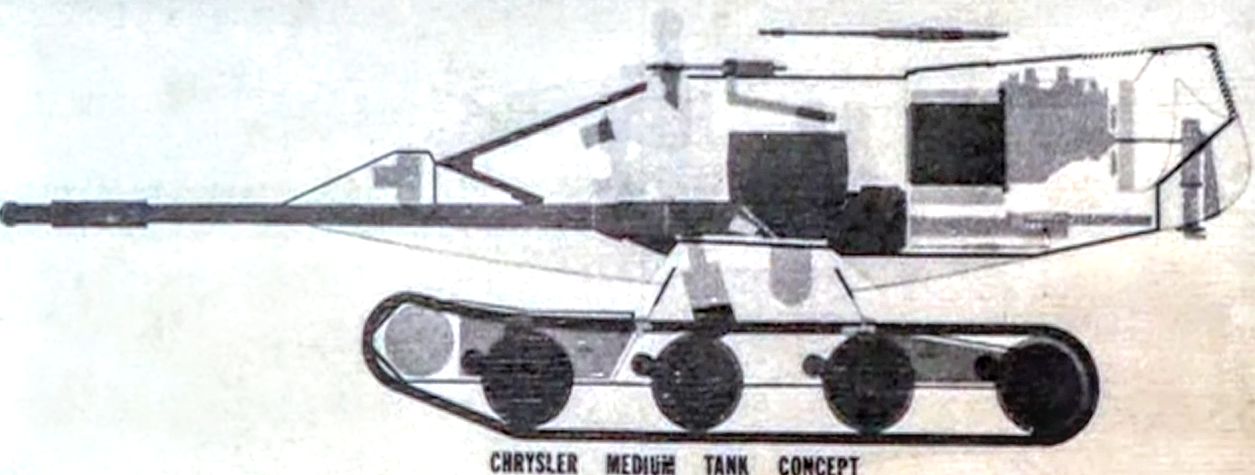

Cutaway ´s (Cortes Esquemáticos) de Tanques y Blindados
- Tema iniciado Rober D
- Fecha de inicio
Cutaway T-90 MS, les debo el comentario
Es un libro de Osprey, ¿nombre?
Motocar
Colaborador
Cutaway T-80 él MBT Sovietico/Ruso y también producido en Ucrania
Cutaway T-34 85 el considerado mejor tanque dé la 2da Guerra Mundial y fue una desagradable sorpresa para los Nazis en el teatro del esté no por calidad tecnologica sinó por su diseño qué incorporaba blindaje inclinado, una excelente y simple suspensión de sólo 5 ruedas apoyadas én una suspensión dé barras dé torsión muy efectiva, mejor aún en está versión armada con un cañon de 85 mm qué lo hacía dignó rival dé los más avanzados pero menos numerosos tanques alemanes a los que superaría por el número de tanques presentes en los teatros dónde actuaban en grandes formaciones
Ambas imágenes compartidas desdé él foro:
www.mycity-military.com
Cutaway T-34 85 el considerado mejor tanque dé la 2da Guerra Mundial y fue una desagradable sorpresa para los Nazis en el teatro del esté no por calidad tecnologica sinó por su diseño qué incorporaba blindaje inclinado, una excelente y simple suspensión de sólo 5 ruedas apoyadas én una suspensión dé barras dé torsión muy efectiva, mejor aún en está versión armada con un cañon de 85 mm qué lo hacía dignó rival dé los más avanzados pero menos numerosos tanques alemanes a los que superaría por el número de tanques presentes en los teatros dónde actuaban en grandes formaciones
Ambas imágenes compartidas desdé él foro:
Preseci i shematski prikazi vojne tehnike
Motocar
Colaborador

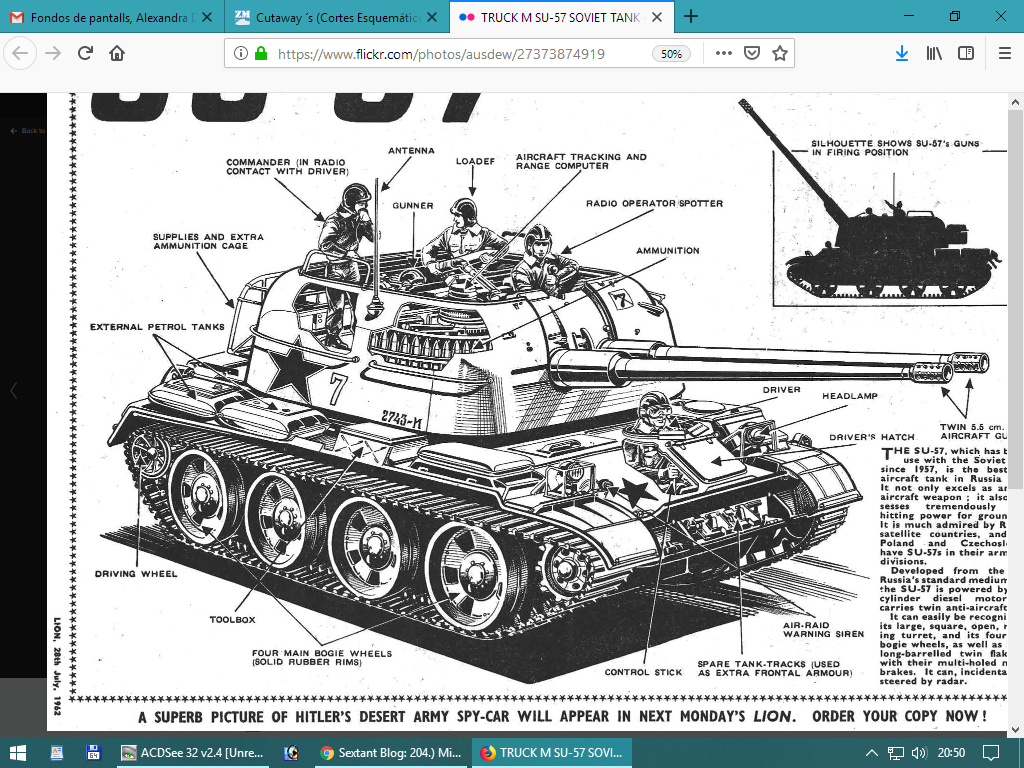

Cutaway ZSU 57-2, él vehículo blindado dé artillería antiaerea dé 2 cañones dé 57 mm, carecía dé guía por radar como tuvo él otro más conocido ZSU 23-4, compartido desde el blog:
szextant.blogspot.com
Pero usado cómo artillería en la reciente guerra dé Siria contra ISIS hizo estragos
34.) ZSzU-57-2 "Büszke" ('Proud') - Зенитная установка ЗСУ-57-2 - Flak-panzer - боевой танк Т-54 alvázon, MBT tank, Sz-60 AA-gun - Drawing - ЧЕРТЕЖИ - Rajz
T-55, Tank, ZSzU-57- 2, Flakpanzer, SP-AA-Gun, "Büszke", Önjáró Légvédelmi Gépágyú, Line drawing, 3 view drawings, Maket, Toy, Sz-60,
szextant.blogspot.com
Pero usado cómo artillería en la reciente guerra dé Siria contra ISIS hizo estragos
Última edición:
Motocar
Colaborador
Cutaway AMX-10 PAC-10 y compartido désde el foro: https://forum.warthunder.com/index.php?/topic/409678-amx-10p-pac-90/
Motocar
Colaborador

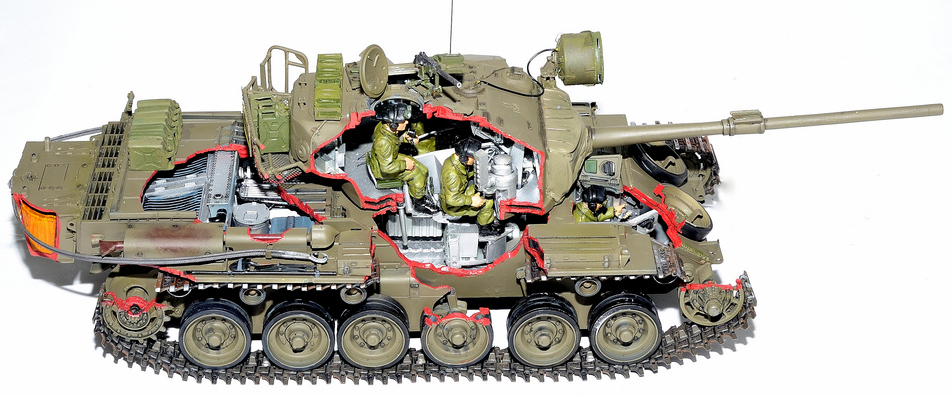

Cutaway Centurión tank, modificado por él ejército israelí, la misma incluía un nuevo cañon dé 105 mm. Modelo a escala recortado pará recrear esté corté esquematico.
Compartido désde el blog:
Compartido désde el blog:
No todos los T-34 tuvieron motor diesel, algunos miles estuvieron propulsados por el motor Mikulin M-17 a nafta
Motocar
Colaborador
Cutaway MBT Leopard I, compartido désde la web: https://www.automobilia-ladenburg.de/aAPI/catalogs/en/3f008e90453abf1ca9cfcd3d632f6a84/page/2?&
Última edición:
Motocar
Colaborador
Cutaways esté enlace nos llevará al portal Pinterest dedicado a muchos cortés esquemáticos dé blindados
Última edición:
Motocar
Colaborador
Repost desdé el Cutaways, Cortés Esquematicos dé Aviónes
Próximamente Cutaway Tortuga, 1er blindado diseñado y construido en Venezuela, hizo su debut en un desfile en la ciudad dé Maracay a fines del año 1934, él número dé unidades construidas varía según la fuente donde algúnos afirman qué sé construyeron 6 unidades y otras hablan dé 11 blindados, su diseño resultó innovador aunque poco práctico debido a qué sus capacidades todo terreno estában én duda habida cuenta dé su propia forma, con amplia saliente én voladizo al frente, siendo más cortó la trasera y aún haciendo uso de cortas orugas traseras qué unían ambos ejes, sé trataba dé un vehículo modificado Ford Modeló A dé 1,5 toneladas dé carga, movido por un motor 4 cilindros dé sólo 50 hp, sus creadores anunciaban una velocidad máxima dé 70 Km/h y un alcancé dé 80 Kms (o tenía un tanque muy pequeño o un consumó dé combustible monstruoso), sus dimensiones eran 5 mts dé longitud, 3 dé alto y 2 dé ancho, tenía una tripulación dé 3, Comandante, Conductor y Artillero. Es importante mencionar qué las condiciones dé visibilidad y habitabilidad no eran las mejores, peor aún en el clima tropical venezolano, contaba una estructura blindada súperior (qué le dio ése aspecto y su nombre Tortuga) es bien sabido qué todavía hacía los treinta no estaba claramente definido como debía ser un vehículo Blindado o un Tanque dé Guerra dé ahí la cantidad dé diseños desarrollados en ésos años, llegada la 2da Guerra Mundial es qué sé comenzó a definir el concepto del tanque dé guerra, el T-34A fue él qué con su diseño impuso las pautas dé lo qué debía tener un moderno tanque, blindaje inclinado, una torreta al centro, suspensión por barras dé torsión y orugas, un buen cañon y una excelente movilidad, velocidad y maniobrabilidad a campo traviesa, los Nazis tomaron muchos dé ésos conceptos y crearon el Panther aunque durante el desarrollo habían diseñado una copia pará construir su propio T-34A qué fue desestimado en favor del modelo propio.
Sólo con finés ilustrativos modelo
Daimler Benz VK-30 copia Nazi del T-34
P.D. también sera compartido en el tema dedicado a los cutaways dé aviones.
Próximamente Cutaway Tortuga, 1er blindado diseñado y construido en Venezuela, hizo su debut en un desfile en la ciudad dé Maracay a fines del año 1934, él número dé unidades construidas varía según la fuente donde algúnos afirman qué sé construyeron 6 unidades y otras hablan dé 11 blindados, su diseño resultó innovador aunque poco práctico debido a qué sus capacidades todo terreno estában én duda habida cuenta dé su propia forma, con amplia saliente én voladizo al frente, siendo más cortó la trasera y aún haciendo uso de cortas orugas traseras qué unían ambos ejes, sé trataba dé un vehículo modificado Ford Modeló A dé 1,5 toneladas dé carga, movido por un motor 4 cilindros dé sólo 50 hp, sus creadores anunciaban una velocidad máxima dé 70 Km/h y un alcancé dé 80 Kms (o tenía un tanque muy pequeño o un consumó dé combustible monstruoso), sus dimensiones eran 5 mts dé longitud, 3 dé alto y 2 dé ancho, tenía una tripulación dé 3, Comandante, Conductor y Artillero. Es importante mencionar qué las condiciones dé visibilidad y habitabilidad no eran las mejores, peor aún en el clima tropical venezolano, contaba una estructura blindada súperior (qué le dio ése aspecto y su nombre Tortuga) es bien sabido qué todavía hacía los treinta no estaba claramente definido como debía ser un vehículo Blindado o un Tanque dé Guerra dé ahí la cantidad dé diseños desarrollados en ésos años, llegada la 2da Guerra Mundial es qué sé comenzó a definir el concepto del tanque dé guerra, el T-34A fue él qué con su diseño impuso las pautas dé lo qué debía tener un moderno tanque, blindaje inclinado, una torreta al centro, suspensión por barras dé torsión y orugas, un buen cañon y una excelente movilidad, velocidad y maniobrabilidad a campo traviesa, los Nazis tomaron muchos dé ésos conceptos y crearon el Panther aunque durante el desarrollo habían diseñado una copia pará construir su propio T-34A qué fue desestimado en favor del modelo propio.
Sólo con finés ilustrativos modelo
Daimler Benz VK-30 copia Nazi del T-34
P.D. también sera compartido en el tema dedicado a los cutaways dé aviones.
Última edición:
Motocar
Colaborador
Hace varias semanas prometí recrear el Cutaway del Blindado "Tortuga" Primer vehículo semioruga del Ejercito Nacional allá en 1934, fue diseñado y construido en el país.
Cutaway Tortuga Blindado. En 1934 se construyen en los Astilleros de Puerto Cabello una corta serie de vehículos blindados diseñados por el Ingeniero Tomas Pacanins Acevedo, ante el requerimiento del Ejército de Venezuela con la intención de enviar un muy claro mensaje a Colombia, posterior a los incidentes fronterizos y políticos tras la victoria en la reciente guerra con Perú. Fue bautizado como “Tortuga” para otros “Corroncho” y mas que un tanque era un vehículo blindado semioruga que no tenia características de un verdadero tanque para uso a campo traviesa, más bien era para uso urbano visto su diseño y disposición de las ruedas con un frente muy lanzado én punta ideal para romper barricadas, estaba montado sobre un Vehículo Ford Modelo AA 6x4 con motor 4 cilindros de tan solo 50 hp y siendo ambos ejes traseros los que proporcionaban la tracción y ambos unidos por orugas metálicas, tenía una construcción en laminas de acero de entre 7 y 10 mm de espesor, unidas con platinas remachadas de ahí su aspecto bastante tosco, tenía una torreta blindada con alrededor de 8 pétalos curvos soldados entre sí para crear un domo, este contaba con una abertura para la ametralladora Vickers de 7 mm. Estaba tripulado por tres personas Comandante, artillero y conductor ubicado en el asiento de la izquierda mirando hacia el exterior por pequeñas ventanas rectangulares con capacidad de cerrarse con otra lamina blindada a modo de visera al igual que para el comandante de la unidad ubicado a la derecha, también contaba con cuatro pequeña ventanillas circulares (que poco o nada contribuían con visibilidad de los tripulantes). Fue un diseño autóctono digamos “Ingenuo” en el que no se tomaban en cuenta las condiciones del clima en un país tropical como Venezuela, carecía de buena visibilidad y ventilación, han de imaginarse las condiciones de gran calor al interior del mismo bajo el abrasador sol del trópico, ni el uso en todo tipo de terrenos (Tal vez pensado mas para sofocar alguna revuelta popular en contra del régimen de Juan Vicente Gómez en alguna ciudad) fueron de hecho los primeros blindados que tuvo el Ejercito Venezolano junto a dos blindados CV 33 Ansaldo con orugas, pero sin crearse en el seno del Ejercito las unidades blindadas propiamente dicha esto tuvo se creación unos años después en 1945, iniciaron su servicio militar en 1934 en el Ejercito Venezolano en el Regimiento de Artillería Ayacucho. Se dice que uno vio acción durante el golpe de estado que llevo al derrocamiento del General Medina Angarita, hechos ocurridos el 18 de octubre de 1945 cuando fue desplegado un Tortuga destacado en la sede de la Brigada Nº 7 del ciudad de Trujillo.
Este Corte esquemático es una especulación recreada con base a la escasa data disponible (Ya que muy pocos ejemplares sobrevivieron tan solo sus gruesas corazas lo hicieron en algunos ejemplares). Uno de estos estuvo a la entrada de la ciudad de Maracay sector Tapa Tapa en vía hacia Mariara sobre un pedestal de cemento a modo de “Casamata”, posteriormente el mismo fue llevad a la sede de la IV División en la Av. Las Delicias para luego ser llevado a Fuerte Tiuna en Caracas para su posterior recuperación, haciendo un pasaje en la Av. Los Próceres durante el desfile Conmemorativo de la Firma del Acta de Independencia del 5 de Julio.
Es importante decir que el “Tortuga” es el Génesis del Cuerpo de Blindados del Ejercito de Venezuela aun con sus carencias fue el único medio blindado desplegado en este país a mediados de la década de los treinta y solo acompañado por dos vehículos de oruga Italianos CV 33 Ansaldo adquiridos para fines de evaluación. Motocar
P.D. Este corte esquemático es una especulación sobre el "Tortuga" basado en los datos disponibles y tras mucha investigación y algunas entrevistas pude realizar esté diseño, siendo restaurado el único que sobrevive en condiciones operativas, distando mucho del original al carecer de las semiorugas traseras y dadas las pobres condiciones en las que se encontraba. mas allá de un caparazón muy oxidado y un chasis demasiado deteriorado estructuralmente para ser reconstruido.
Cutaway Tortuga Blindado. En 1934 se construyen en los Astilleros de Puerto Cabello una corta serie de vehículos blindados diseñados por el Ingeniero Tomas Pacanins Acevedo, ante el requerimiento del Ejército de Venezuela con la intención de enviar un muy claro mensaje a Colombia, posterior a los incidentes fronterizos y políticos tras la victoria en la reciente guerra con Perú. Fue bautizado como “Tortuga” para otros “Corroncho” y mas que un tanque era un vehículo blindado semioruga que no tenia características de un verdadero tanque para uso a campo traviesa, más bien era para uso urbano visto su diseño y disposición de las ruedas con un frente muy lanzado én punta ideal para romper barricadas, estaba montado sobre un Vehículo Ford Modelo AA 6x4 con motor 4 cilindros de tan solo 50 hp y siendo ambos ejes traseros los que proporcionaban la tracción y ambos unidos por orugas metálicas, tenía una construcción en laminas de acero de entre 7 y 10 mm de espesor, unidas con platinas remachadas de ahí su aspecto bastante tosco, tenía una torreta blindada con alrededor de 8 pétalos curvos soldados entre sí para crear un domo, este contaba con una abertura para la ametralladora Vickers de 7 mm. Estaba tripulado por tres personas Comandante, artillero y conductor ubicado en el asiento de la izquierda mirando hacia el exterior por pequeñas ventanas rectangulares con capacidad de cerrarse con otra lamina blindada a modo de visera al igual que para el comandante de la unidad ubicado a la derecha, también contaba con cuatro pequeña ventanillas circulares (que poco o nada contribuían con visibilidad de los tripulantes). Fue un diseño autóctono digamos “Ingenuo” en el que no se tomaban en cuenta las condiciones del clima en un país tropical como Venezuela, carecía de buena visibilidad y ventilación, han de imaginarse las condiciones de gran calor al interior del mismo bajo el abrasador sol del trópico, ni el uso en todo tipo de terrenos (Tal vez pensado mas para sofocar alguna revuelta popular en contra del régimen de Juan Vicente Gómez en alguna ciudad) fueron de hecho los primeros blindados que tuvo el Ejercito Venezolano junto a dos blindados CV 33 Ansaldo con orugas, pero sin crearse en el seno del Ejercito las unidades blindadas propiamente dicha esto tuvo se creación unos años después en 1945, iniciaron su servicio militar en 1934 en el Ejercito Venezolano en el Regimiento de Artillería Ayacucho. Se dice que uno vio acción durante el golpe de estado que llevo al derrocamiento del General Medina Angarita, hechos ocurridos el 18 de octubre de 1945 cuando fue desplegado un Tortuga destacado en la sede de la Brigada Nº 7 del ciudad de Trujillo.
Este Corte esquemático es una especulación recreada con base a la escasa data disponible (Ya que muy pocos ejemplares sobrevivieron tan solo sus gruesas corazas lo hicieron en algunos ejemplares). Uno de estos estuvo a la entrada de la ciudad de Maracay sector Tapa Tapa en vía hacia Mariara sobre un pedestal de cemento a modo de “Casamata”, posteriormente el mismo fue llevad a la sede de la IV División en la Av. Las Delicias para luego ser llevado a Fuerte Tiuna en Caracas para su posterior recuperación, haciendo un pasaje en la Av. Los Próceres durante el desfile Conmemorativo de la Firma del Acta de Independencia del 5 de Julio.
Es importante decir que el “Tortuga” es el Génesis del Cuerpo de Blindados del Ejercito de Venezuela aun con sus carencias fue el único medio blindado desplegado en este país a mediados de la década de los treinta y solo acompañado por dos vehículos de oruga Italianos CV 33 Ansaldo adquiridos para fines de evaluación. Motocar
P.D. Este corte esquemático es una especulación sobre el "Tortuga" basado en los datos disponibles y tras mucha investigación y algunas entrevistas pude realizar esté diseño, siendo restaurado el único que sobrevive en condiciones operativas, distando mucho del original al carecer de las semiorugas traseras y dadas las pobres condiciones en las que se encontraba. mas allá de un caparazón muy oxidado y un chasis demasiado deteriorado estructuralmente para ser reconstruido.
Última edición:
Motocar
Colaborador
Cutaway primeros intentos dé crear un vehículo Blindado qué protegiera a sus tripulantes y permitiera encabezar el avancé durante la batalla, Compartido désde él blog:
fdra-ejercito2.blogspot.com
FDRA - Fuerza Terrestre
Selección de entradas del Blog FDRA dedicadas al análisis de componente terrestre de cada nación. Se publican también opiniones, notas y análisis de historia militar. Síganos en Twitter con el hashtag #FDRAdefensa
fdra-ejercito2.blogspot.com
Motocar
Colaborador
Sin ser un corte esquematico nós indica las zonas protegidas, tipo dé blindaje y otros componentes dél tanque ruso T-90MS, compartido désde Twitter
Motocar
Colaborador

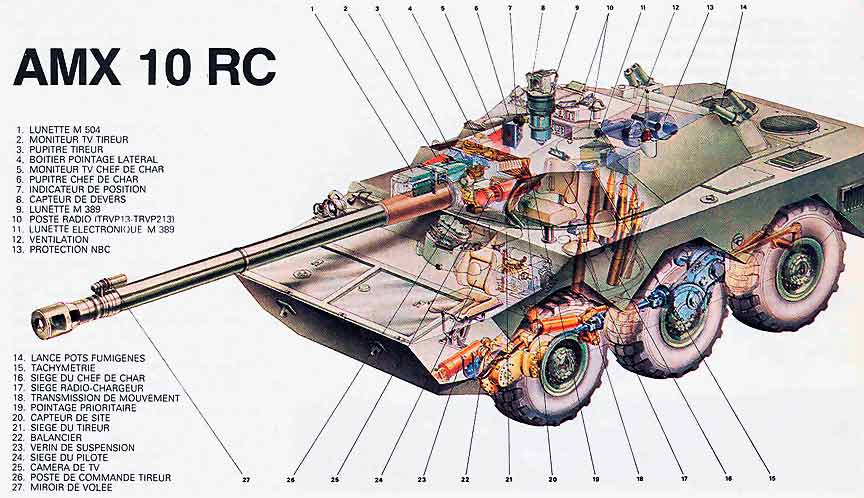

Cutaway AMX-10 autor no indicado y compartido désde el foro bosnio:
