Cutaway ´s (Cortes Esquemáticos) de Tanques y Blindados

Motocar

Motocar

Colaborador
Cutaway King Tiger Tank, siendo un foto cutaway más qué un corté esquematico propiamente, tanque pesado nazi armado con poderoso cañon largó dé 88 mm y pesadamente Blindado, haciendo usó dé inclinación pará mejorar sus caracteristicas defensivas, autor no indicado y compartido désde: Facebook




Motocar

Motocar

Colaborador

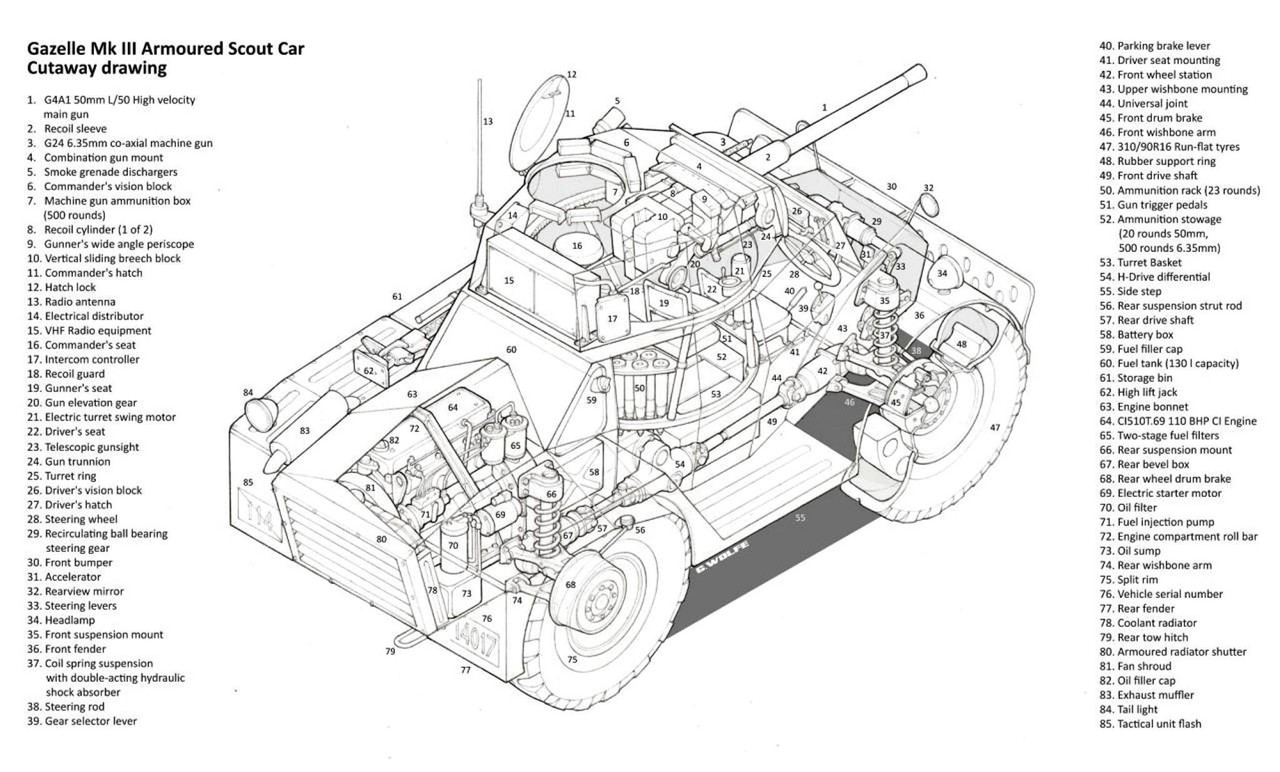

Blindado de reconocimiento ligero britanico de la 2da Guerra Mundial



Cutaway MBT Britanico Challenger



Vehiculo sobre ruedas de reconocimiento Nazi



Cutaway MBT estadounidense Abraham

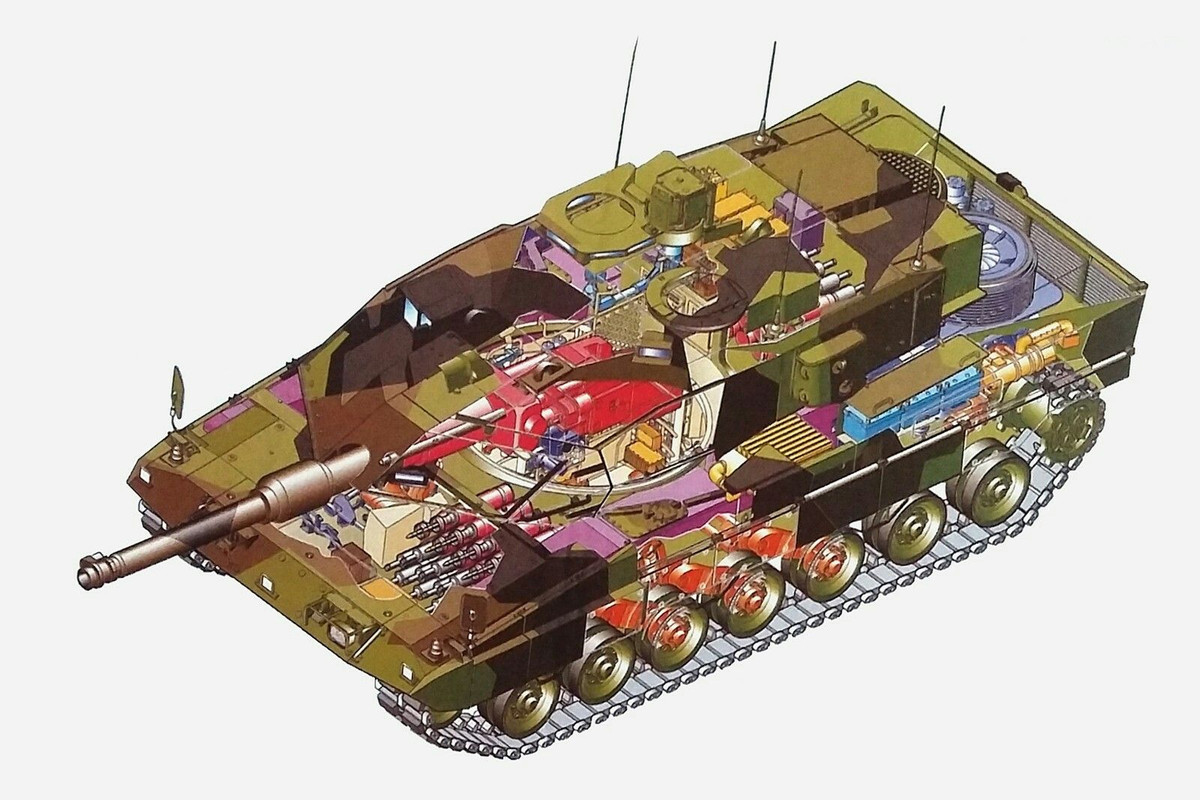

Cutaway MBT Aleman Leopard

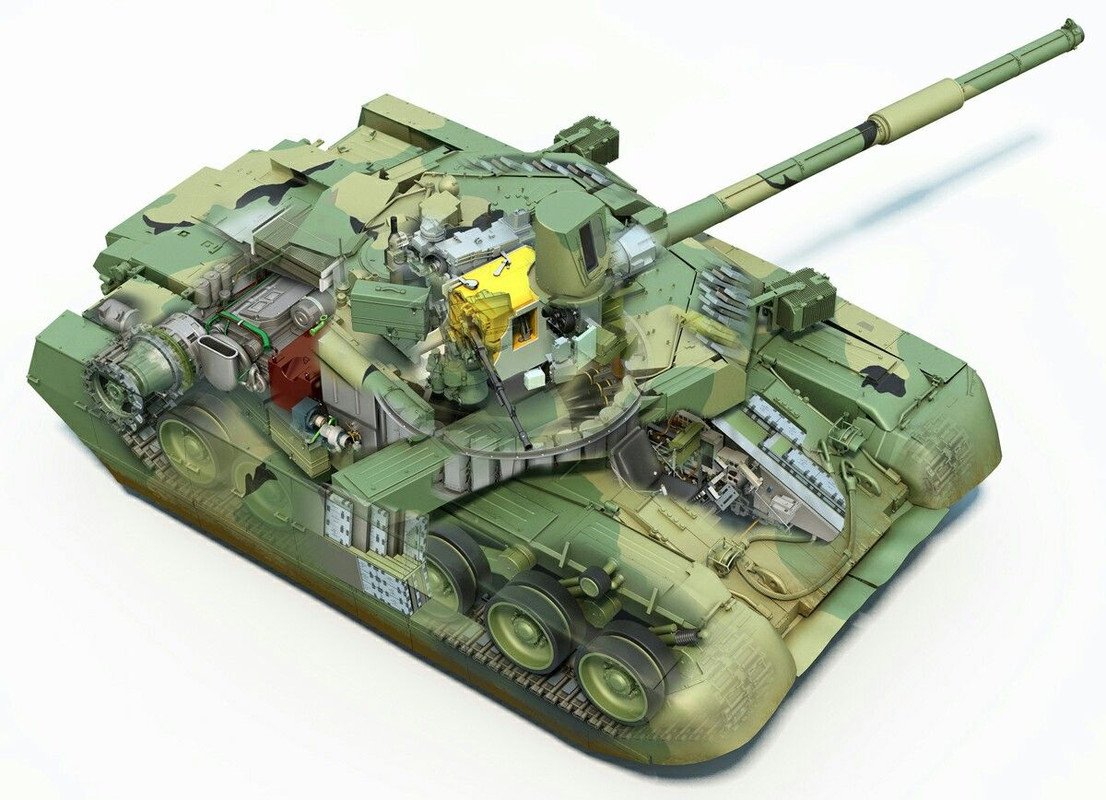

Cutaway MBT T-84M Oplot, version ucraniana del T-80 construida en Ucrania

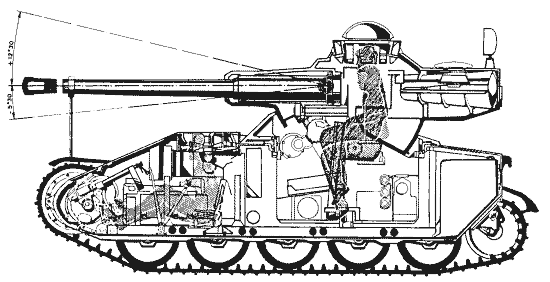

Cutaway AMX-13, un corte lateral del tanque de guerra medio frances de la decada de los 50`s



Vehiculo de transporte de tropas



Les debo el nombre



Les debo el nombre



Les debo el nombre




Les debo el nombre

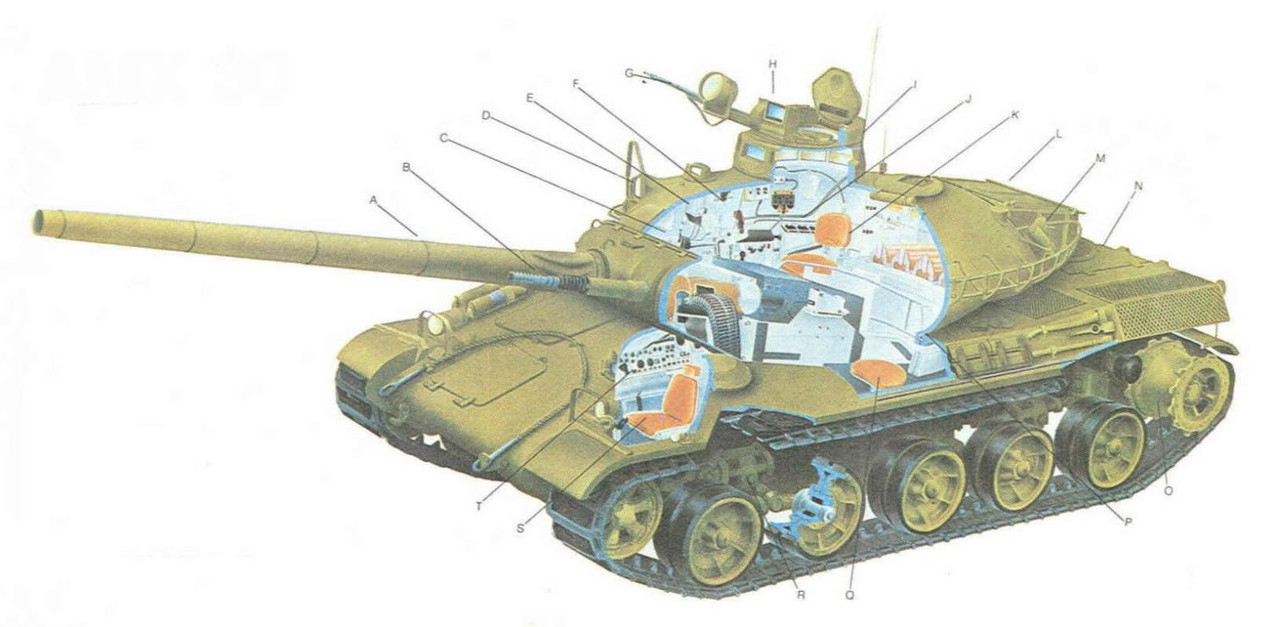

Cutaway MBT frances AMX-30, armado con cañon de 110 mm, estaba en una categoria ligero comparado con los tanque occidentales britanicos, alemanes y estadounidenses del mismo periodo de los 60`s

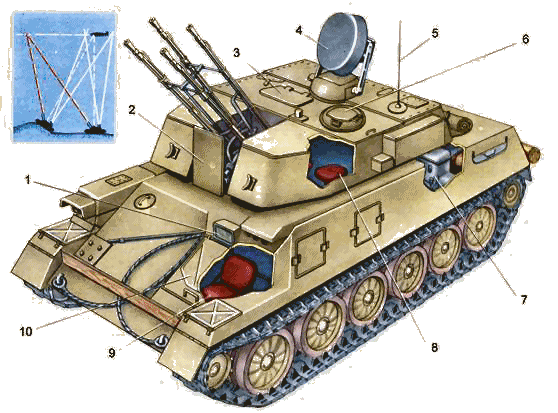

Cutaway ZSU-23/4 el vehiculo de defensa antiaerea sovietico que tuvo gran utilidad en Vietnam y en el Oriente Medio a manos de Egipto y Siria en la guerra del Yon Kippur



Cutaway BMP1, un corte lateral vehiculo ligero anfibio sovietico armado con misiles antitanque filogiados usado durante la guerra del Yon Kippur por Egipto y Siria




P.D. Si algun amigo forista conoce los nombres mucho agradeceria los compartiera por aqui. gracias Motocar

Motocar

Motocar

Colaborador

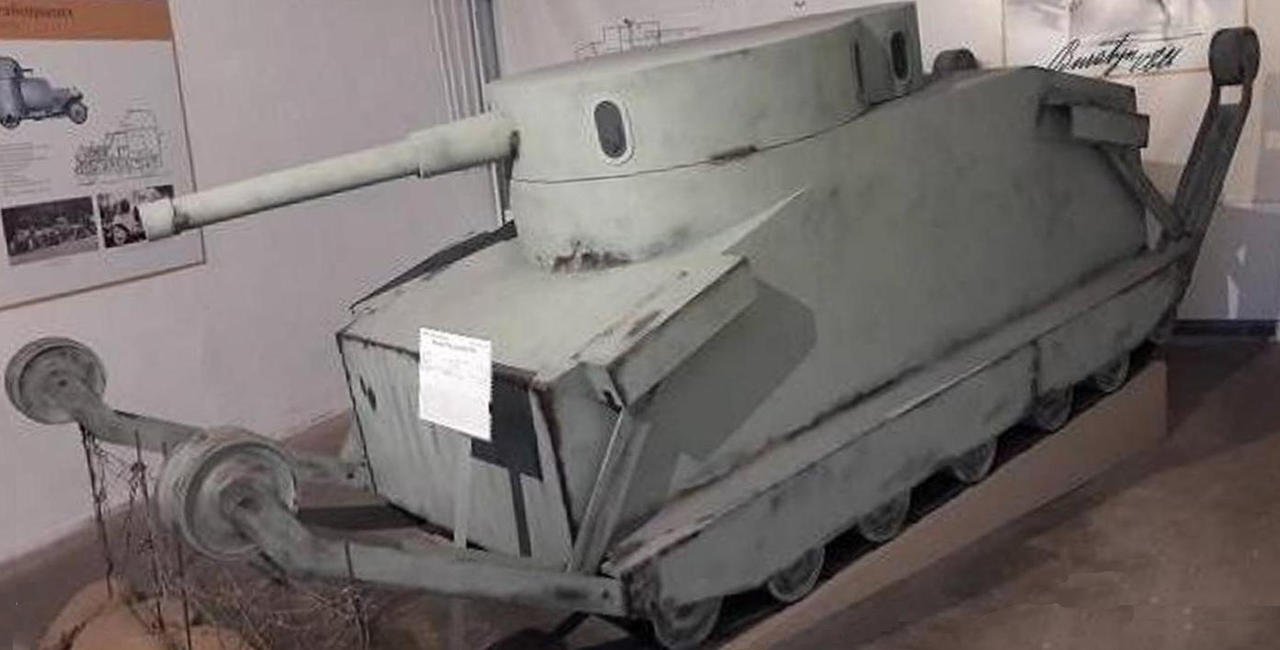

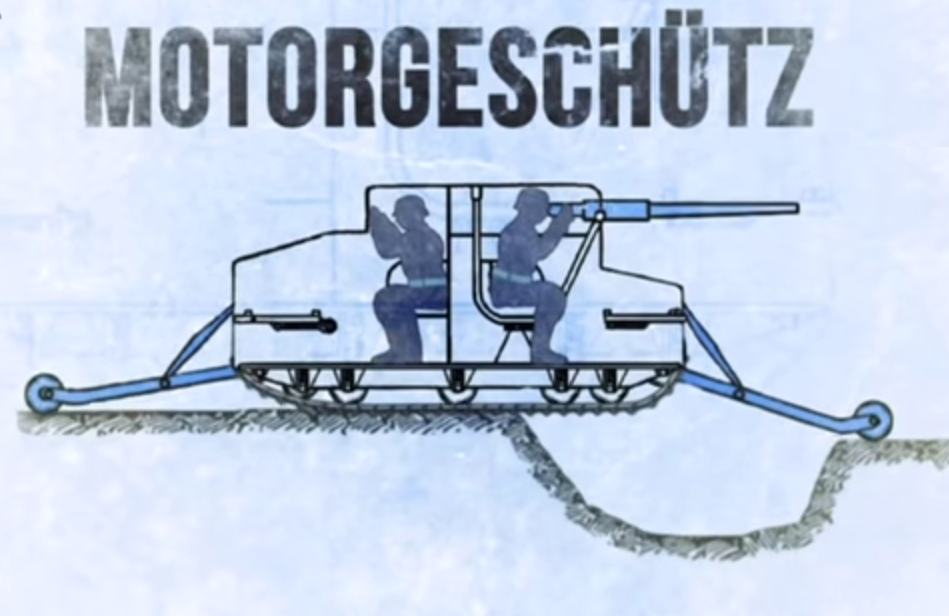

Concepto del Primer Tanque de Guerra por el ingeniero y militar Austro-Hungaro Günther Adolf Burstyn a principios del siglo XX, es importante hacer notar que en los dibujos presentados en la presentación de la solicitud de patente (concedida en 191171912) no se muestra la disposición motriz, ni otros detalles técnicos, en la web donde brinda información hay datos sobre su ligero blindaje de 8 mm al frente 4 mm en los laterales y 3 mm en el la parte superior, con pequeñas dimensiones largo de 3,5 mts, ancho 1.9 mts y 2 mts aproximadamente de altura, tenia acceso por una compuerta lateral del lado derecho, que hacían de el un elemento de gran movilidad para superar trincheras y las novedosas ametralladoras y fuego de fusiles de aquel entonces, para las que se crearon las largas trincheras e hicieron de la 1era Guerra Mundial una costosa perdidas de soldados ante el nutrido fuego de ametralladoras pasando a ser una guerra de posiciones con pesadas (e inutiles ) cargas de infantería. Compartido desde la web:
tanks-encyclopedia.com

Burstyn Motorgeschütz - Tank Encyclopedia

The Burstyn Motorgeschütz was one of the first ever tanks, designed and patented before the famous British examples used in the First World War.
tanks-encyclopedia.com tanks-encyclopedia.com


















Última edición:
Motocar

Motocar

Colaborador
La historia se repite, "La calidad frente a la cantidad...!"




Ayer Tiger frente a T-34, hoy Leopard A27 frente a T-90M

alejandrogrossi

alejandrogrossi

Motocar dijo:
Blindado de reconocimiento ligero britanico de la 2da Guerra Mundial



Cutaway MBT Britanico Challenger

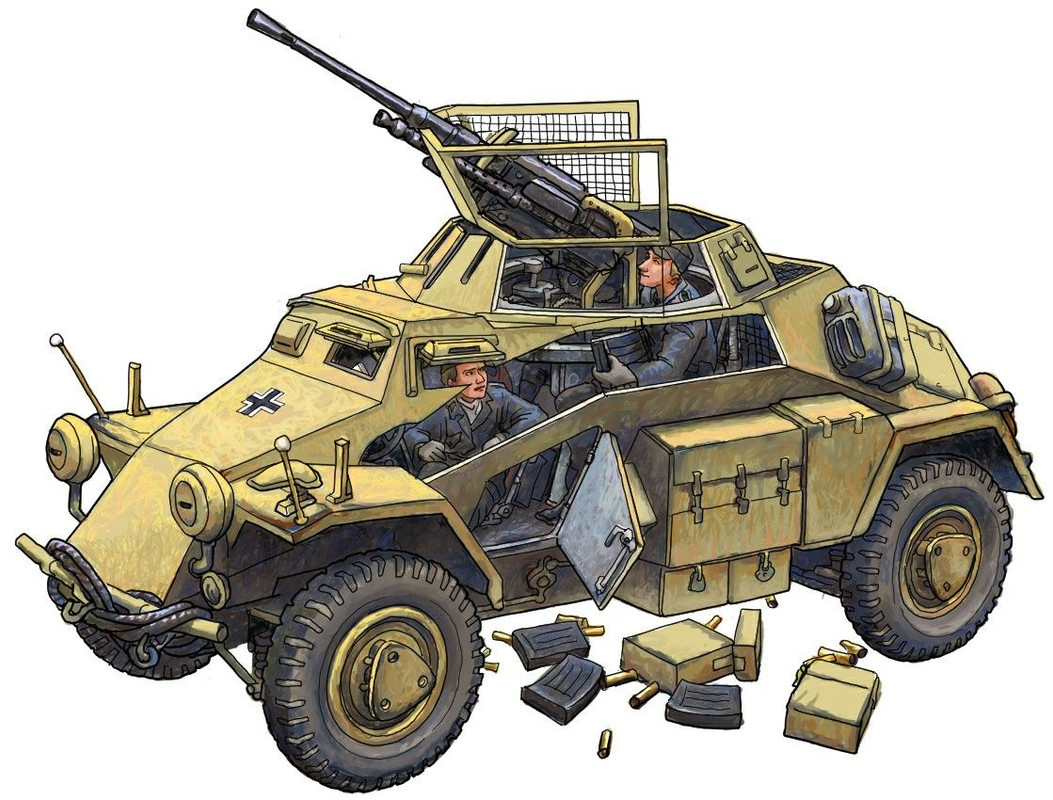

Vehiculo sobre ruedas de reconocimiento Nazi



Cutaway MBT estadounidense Abraham



Cutaway MBT Aleman Leopard



Cutaway MBT T-84M Oplot, version ucraniana del T-80 construida en Ucrania



Cutaway AMX-13, un corte lateral del tanque de guerra medio frances de la decada de los 50`s



Vehiculo de transporte de tropas



Les debo el nombre



Les debo el nombre



Les debo el nombre




Les debo el nombre



Cutaway MBT frances AMX-30, armado con cañon de 110 mm, estaba en una categoria ligero comparado con los tanque occidentales britanicos, alemanes y estadounidenses del mismo periodo de los 60`s



Cutaway ZSU-23/4 el vehiculo de defensa antiaerea sovietico que tuvo gran utilidad en Vietnam y en el Oriente Medio a manos de Egipto y Siria en la guerra del Yon Kippur



Cutaway BMP1, un corte lateral vehiculo ligero anfibio sovietico armado con misiles antitanque filogiados usado durante la guerra del Yon Kippur por Egipto y Siria




P.D. Si algun amigo forista conoce los nombres mucho agradeceria los compartiera por aqui. gracias Motocar
Click to expand...

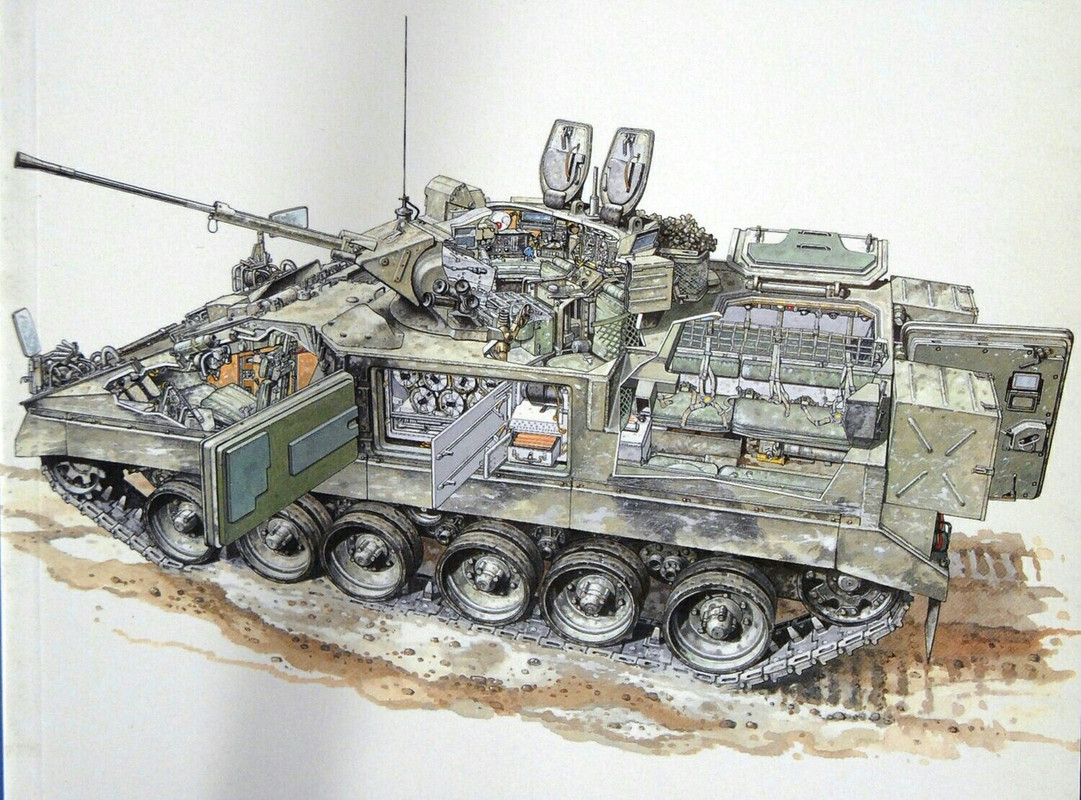

Ahi esta el corte del IFV Warrior y del tanque britanico Cronwell

joseph

joseph

Colaborador
Colaborador
Motocar dijo:
P.D. Si algun amigo forista conoce los nombres mucho agradeceria los compartiera por aqui. gracias Motocar
Click to expand...

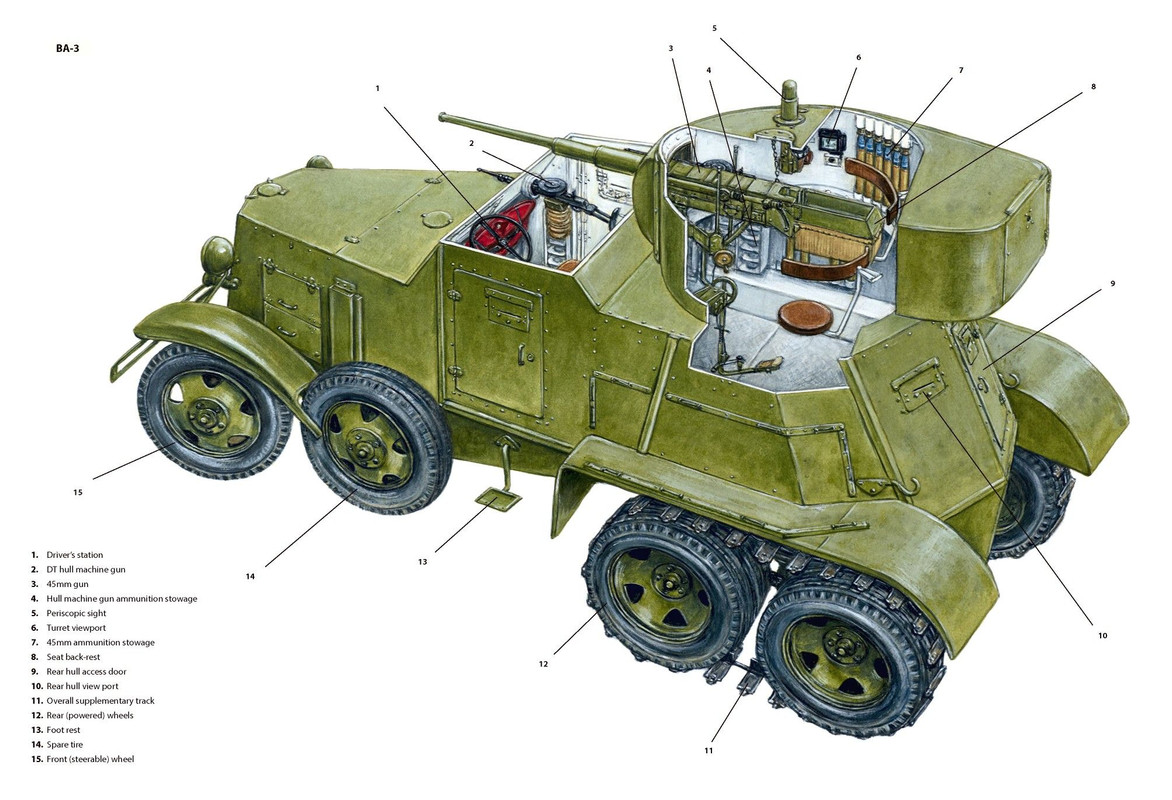

Un BA-3

La foto es una BA-6. El BA-3 tiene una puerta atrás.

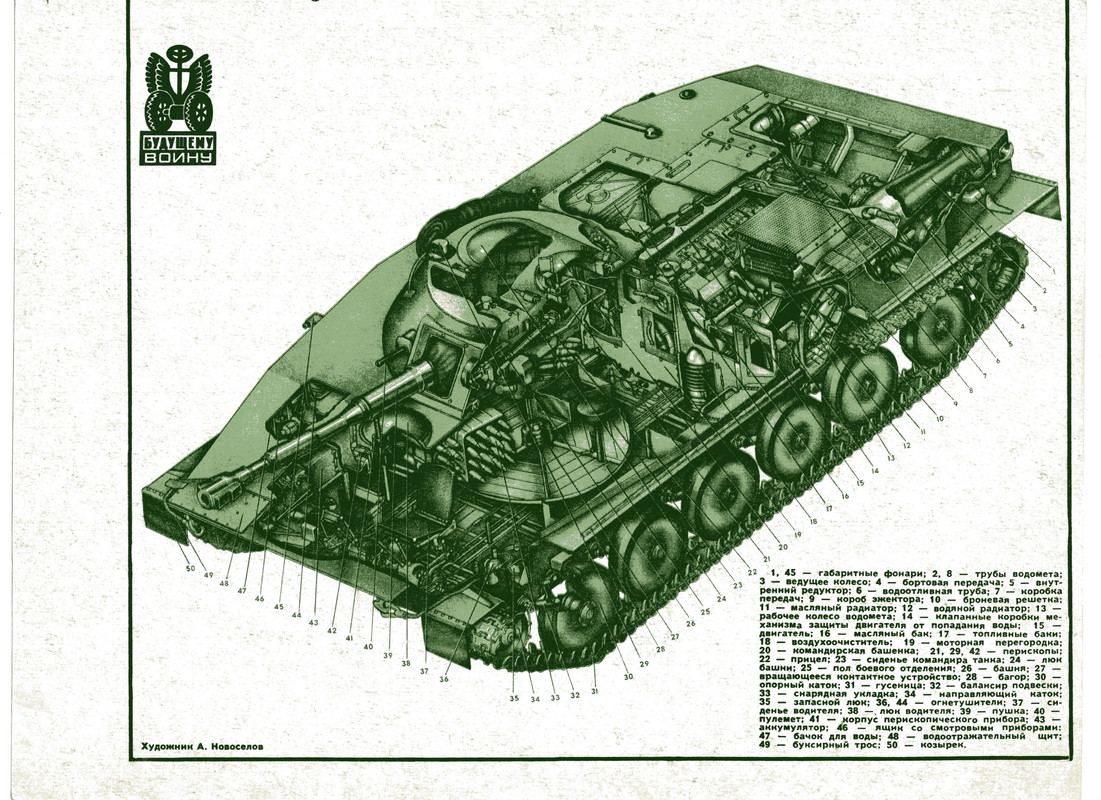

Object 299. En realidad nunca se hizo un prototipo completo. Solo se probo el chasis.



PT-76 y Cromwell tank.

Motocar

Motocar

Colaborador
Cutaway T-34-76 én su primer modelo, con una torreta dé pequeñas dimensiones y su cortó cañón dé 76 mm, su razgo más distintivo era su frente fuertemente inclinado qué a la vez que aumentaba el espesor relativo dél mismo contribuia a desviar los impactos dé munición dé alta velocidad, era un tanque bastante rústico y austero, carente én la mayoría dé los casos dé radio que lés permitieran hacer ataques coordinados....! Autor no indicado y compartido désde la web:
live.warthunder.com

WT Live // Image by DoNotEvenTry

#warthunder #live_wt #workshop T-34 Cutaway I will try to do a video about the anatomy of the T-34 as soon as I can :D #t34 #cutaway
live.warthunder.com live.warthunder.com

Motocar

Motocar

Colaborador

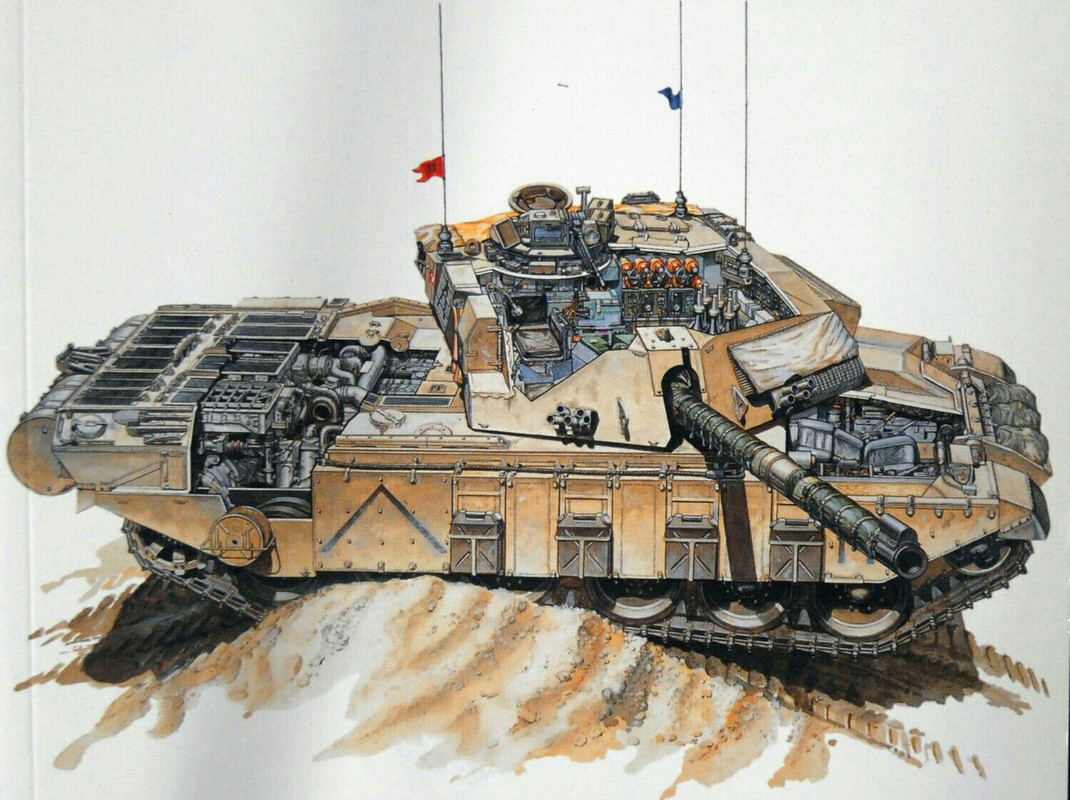

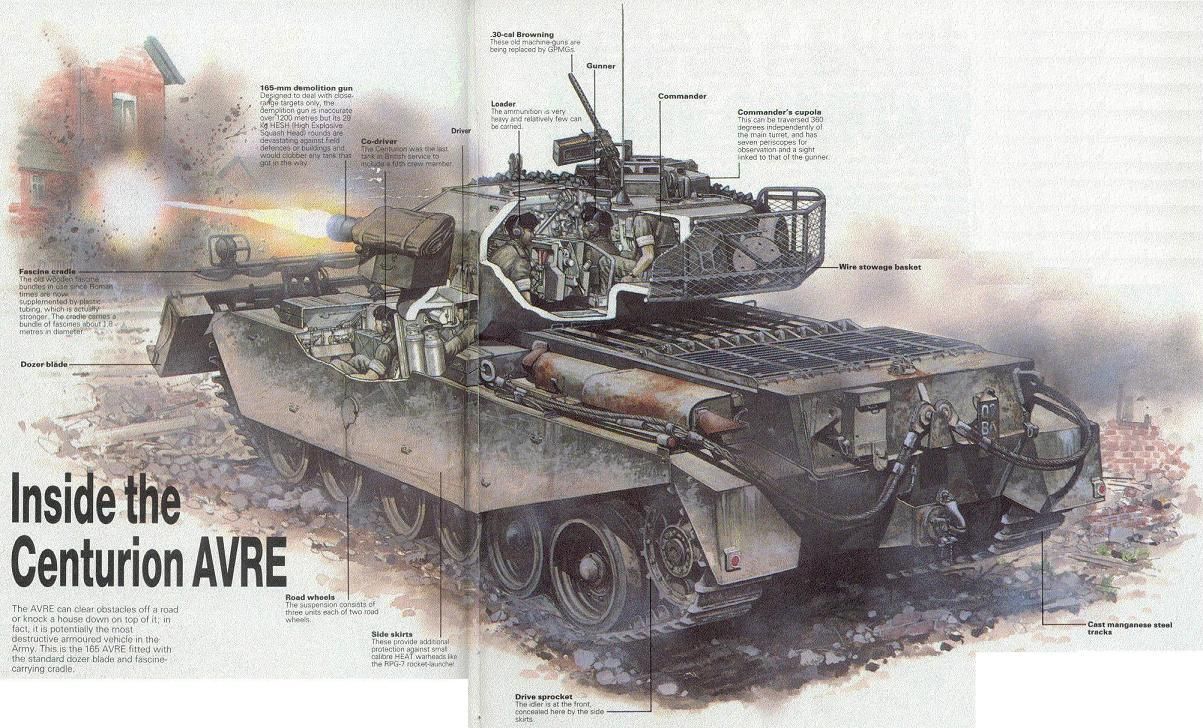

Cutaway Centurión Avre, el tanque pesado británico de inicios de la Guerra Fría, mostrado aquí usando el corto cañón de gran calibre y especializado en demolición. Vendido a Israel y utilizado por sus fuerzas blindadas con modificaciones al incorporar un cañón de 105 mm, usando tácticas agresivas logro rápidos avances sobre la península del Sinai durante la Guerra de los 6 Días en junio de 1967, batiendo a los tanques de los países árabes a los que invadió, vio acción durante la guerra del Yon Kippur en 1973, donde enfrento a los misiles anti tanques suministrado por los soviéticos, los tanques supervivientes siguieron en servicio aun en 1982 durante la invasión al Líbano enfrentándose a las milicias palestinas, para ir retirandose poco a poco al recibir el mas moderno tanque de producción local el Merkava, autor no indicado y compartido desde el foro:
www.mycity-military.com

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com www.mycity-military.com


Última edición:
