Si la base de datos de imagenes radar es buena, el guiado terminal por radar de ondas milimetricas sigue siendo insuperable ....
Misiles Balísticos (BRBM, SRBM, MRBM, IRBM, ICBM)
- Tema iniciado Guitro01
- Fecha de inicio
Si la base de datos de imagenes radar es buena, el guiado terminal por radar de ondas milimetricas sigue siendo insuperable ....
yarara
Colaborador
Bueno espero que nunca tengan que atacar ningun blanco con niebla o protegido por oscurantes (http://www.rheinmetall-defence.com/index.php?fid=4816&lang=3&pdb=1 ) ..... los sistemas de ondas milimetricas (imagen ) son mas avanzados que los de imagenes en la banda IR .
Probablemente en el futuro veamos sistemas combinados , activos en la banda radar , pasivos en multiespectral , no solo en la banda IR ....
De todas maneras el Iskander es una de las mejores armas jamas desarrolladas por Rusia y digno de tener un lugar de privilegio en la historia de los misiles guiados . Hoy es un arma formidable , casi imposible de detectar en su fase final y extremadamente dificil de interceptar ....
yarara
Colaborador
http://www.army-technology.com/projects/brimstone/
http://www.spacewar.com/reports/ATK...ion_Guided_Missile_Test_Bed_Aircraft_999.html
http://www.aviationnews.eu/2007/03/...nce-ground-launched-precision-strike-missile/
http://www.defensereview.com/apkws-ii-precision-guided-hydra-rockets-here-comes-hellfire-jr/
www.raytheon.com/media/ausa07/docs/factsheets/jagm.pdf
yarara
Colaborador
Se viene una revolucion en el combate terrestre con las nuevas tecnologias de marcadores multiespectrales y obscurantes multibandas asi como humos frios ...
es correcto.... y justamente ese es e lproblema... tener la cantidad (y calidad) de mapas..
pero , sin dudas que sigue siendo un sistema eficaz.... de hecho los Chinos y rusos los siguen usando
asi es.. .hoy es comun ver misiles como el Brimstone que son de ondas milimetricas... considera lo mas moderno y eficaz del arsenal briton
pero... al parecer, tambien se ven afectados por los condiciones atmosfericas como la lluvia o neblina....
y los radares de onda milimetrica de busqueda .. como el longbow del Apache, tienen dificultades con los blancos estáticos..
si bien es un sistema eficaz... siguen teniendo algunos problemas...
y si... es correcto.... el futuro apunta hacia esa direccion...
sin lugar a dudas.... algo para sacarse el sombrero ... ademas de ser el unico sistema que lleva 2 misiles en el mismo lanzador
algunos de los sistemas de interferencias y de evitacion de misiles antitanques desarrollados recientemente , tanto en Rusia como en Israel , se basan , justamente, en la generacion de niebla o humo multibanda y luces de interferencia multiespectrales... tales como el Stora-2 ruso ....
S
SnAkE_OnE
a no olvidarse del Galix
Yarara que opinas de la version de exportacion con solo 300 km de alcance del Islanker. ¿Valdria la pena tener algo asi con cabezas convencionales?
yarara
Colaborador
Si tenes medios de targeting ,si .,.... si no es asi , su valor militar decrece ....
que mas quisiera yo!!!... cuando usted lo disponga ! :hurray:
aparte se que suele andar por Punta Alta y yo también.. .asi que seria un gustazo verlo personalmente....
asi es... aunque es un sistema mas limitado.. .el galix utiliza un conjunto de sensores para "detectar" la entrada de misiles atacantes , y despliega un conjunto de municiones , para alterar o interrumpir la guia de los mismos...
es logico suponer que el ejercito que fuera capaz de desplegar un sistema de la sofisticacion del Isklander... sera tambien capaz de , al menos , tener UAV's de campo y sistemas de imágenes aeroportados capaz de darles tal información....
claro que 300km es un alcance mas que interesante... y puede resultar extremadamente util para atacar objetivos fijos que se encuentren dentro de su alcance.... (tales como puentes, nodos de comunicacion, centros de mando, aerodromos, etc).... para los cuales no se necesitaría de data en tiempo real..y que podrian ser conocidas de antemano..
este tipo de despliegues y usos es el que se presupone que haría China contra Taiwan con sus sistemas DF-11 y DF-15.. y , en mayores alcances con los DF-21C y los de crucero DH-10.. todos ellos equipados con ojivas convencionales...
panZZer
Peso Pesado
Además se debe tener en cuenta la movilidad del sistema de armas Iskander es lo bastante alta como para estar en segunda linea, para durante un avance, ser capas de batir los puestos de mando enemigos en su area de acción
Sobre los medios de "targeting" necesarios el Iskander no necesita tantos como otros misiles en su categoría, tiene la posibilidad de enlazar su sistema EO (dual IIR) con el centro de mando atraves de su datalink por satélite, para una selección de blancos mas fina antes de activar el guiado automático
Sobre los medios de "targeting" necesarios el Iskander no necesita tantos como otros misiles en su categoría, tiene la posibilidad de enlazar su sistema EO (dual IIR) con el centro de mando atraves de su datalink por satélite, para una selección de blancos mas fina antes de activar el guiado automático
panZZer
Peso Pesado
parte uno
9K714 Oka - SS-23 SPIDER
Autor: Dimmi
Complejo 9K714 Oka, misiles 9M714 / OTR-23 - SS-23 SPIDER-A
Complejo 9K714U Oka-U, cohetes 9M714U - SS-23 SPIDER-B / KY-19
P-400 - artículo de exportación
En 1972, en relación con la carga de trabajo del Instituto de Ingeniería Térmica Moscu de trabaja para crear un IRBM-2C móvil, a propuesta del Ministro de la Industria de Defensa y del diseño conceptual de la URSS Zverev OTR Uran transferido al KBM (Kolomna) y el Reglamento URSS № 169-57 del 19 de marzo de 1973, sobre su base se comenzó a trabajar en la creación de Oka táctico. KBM (en lo sucesivo - MSC), bajo la dirección de С.П.Непобедимого también se utiliza el tiempo de funcionamiento del proyecto "Rota". Prueba de que el misil comenzó en 1976 en Kapustin Yar, en las pruebas estatales que se llevaron a cabo en 1977-1980
En la primera etapa de pruebas de conjunto (septiembre 1977-agosto 1979) llevaron a cabo pruebas de misiles como un medio simple y pruebas de misiles con ojivas nucleares. La segunda fase (septiembre 1979-julio 1980) probaron el misil con cabezas de racimo. Resultados de los ensayos con diferentes datos producido 26 o 31 de inicio, y en el período 1977 a 1987 en el Kapustin Yar fueron 104 cohetes tipo 9K714 que se dispararon . La producción en serie de misiles se llevo a cabo en la fabrica Votkinsk desde 1976, en Petropavlovsk Planta de Maquinaria Pesada (desde 1979 hasta 1987). Complejo 9K714 Oka aceptadas para el servicio en 1980 y comenzó a entrar en el ejército, en parte reemplazando los complejos 9K72 Scud-B. En la estructura de las Fuerzas Armadas de la URSS listo para ser utilizado como un gran elemento de precisión de combate de la DCR y del ROC.
En 1981, el complejo fue detectado por los medios de inteligencia occidentales, e identificado como SS-23 SPIDER. En diciembre de 1987 un conjunto de restricciones se dieron en el marco del Tratado sobre la Reducción de la CNI y se redujo. El trabajo sobre la modificación de la Oka-U se puso fin en 1987, en preparación para la producción en masa y la adopción de. El nombre "OTR-23" fue utilizado en la documentación para el Tratado INF con la reducción. Por defecto, los datos 9M714 base de misiles.
Un agradecimiento especial a "Пенсионеру" (http://russianarms.ru) para la asistencia en la preparación de los materiales.
Variantes de proyección 9K714 9M714 misiles complejo Oka "/ SS-23 SPIDER y misiles 9M714 estimado imagen Oka-U" (c) 23/12/2009 G., 02/01/2010, la (versión corregida desde 20/12/2009 hasta observaciones "Пенсионера")
Prueba de lanzamiento tácticas 9K714 Oka (tomas de la película "Fuerza de choque / Rocket Wide Web, la televisión, Ostankino, 2008)
9M714 Museo de las Fuerzas Armadas de la URSS y Rusia
Construcción - Sistema de Gestión de Control de misiles 9B81 - autónomo inercial (desarrollo GosNIIAG), la corrección de la trayectoria llevada en el sitio activo con la ayuda de inyectores de motores rotativos y durante todo el vuelo utilizando la red de control de las superficies aerodinámicas. La estructura del equipo de control incluye un comando de dispositivo de giro (PCG) 9B86 a la plataforma giro-estabilizada en el que se instalan sensores de velocidades y aceleraciones angulares, así como sensores de NEI (indicador de la tasa cero - para determinar la velocidad del lateral), un dispositivo de computación digital 9B84, vychisitel Devices 9B83 , 9B85 unidad de automatización 9B813 y la unidad de control de potencia. Nisa también se utiliza para nivelar la plataforma, entre otras cosas de la gravedad de la Tierra. Servos con gas de motores dinámicos (desde el generador de gas, cuyo trabajo puede ser identificado por el humo antes del comienzo).
Warhead tiene lugar fuera de la atmósfera en una trayectoria descendente. La trayectoria de la fase final de la ojiva de vuelo - Caída de casi vertical. A fin de equipar las ojivas tácticas Oka en GosTsNIRTI (VI Kupriyanov diseñador jefe) fue un complejo de medios para superar la defensa de misiles (probablemente falsa cabeza nuclear, señuelo sradstva). Sector de misiles dirigidos en la puesta en 180 grados. Sistema destinado a SPU - 9SH133 optoelectrónicos (similar a la del sistema para OTR "Point").
Comando giroscópico de gestión de misiles 9M714 dispositivo montado en la plataforma giro-estabilizada, que incluye tres giroscopios y dos tarjetas de red (foto de archivo "Пенсионера", http://russianarms.ru)
9B86 dispositivo de mando giroscópico. Plataforma giro-estabilizada visible.
Hay al menos tres modificaciones de la GFP en diferentes modelos (http://www.rwd-mb3.de/)
Trayectoria de los misiles 9M714 "Oka" en diferentes rangos.
Con el objetivo de misiles realizadas en la posición horizontal de la STC. Hacia el objetivo de la plataforma giro-estabilizada se desarrolla en los dispositivos de mando y giroscópico. Después del lanzamiento del misil se vuelve hacia la meta. Debido a un cambio en el ángulo de rotación del misil después del lanzamiento se puede redirigir rápidamente sin lanzador de cohetes que la sobrecarga en el sector de 180 grados. a traves de los inyectores del motor y el control de superficies aerodinámicas. Al final de la región activa del sistema de control de trayectoria sigue trabajando. Al entrar en la atmósfera las superficies aerodinámicas misil en una trayectoria descendente aumenta la precisión.
Para contrarrestar la defensas:
- Maniobra después del lanzamiento.
- Trayectoria inusualmente alta
- Alta velocidad
- Sepracion de la
- Se dispersaron después de la separación de ojivas nucleares activas y pasivas de ruido y los simuladores de cabeza de combate
Girocompás sistema de mira 9SH133 (http://www.rwd-mb3.de/)
El Oka-U - ojivas guiadas por radar y sobre el control de las superficies aerodinámicas en las ojivas de orientación sobre la trayectoria final. Es posible utilizar en la vigilancia y la huelga de los sistemas de orientación para obtener información de una fuente remota con el ajuste y la ojivas directa en el centro de la trayectoria (desde aviones de reconocimiento AWACS ).
Iniciador:
Complejo 9K714 Oka - Rueda de anfibios STC 9P71 chasis BAZ-6944 "Base-1" (un misil contra el STC y dos en TZM). TZM 9T230 realiza en el mismo chasis y equipado con una grúa. Instalaciones diseñadas para SKB-221 (CDB "Titán") y los prototipos se producen en la planta de "barricadas". Las plantas de producción en masa se construyeron Petropavlovsk Heavy Machine construcción de instalaciones (1979-1987 yy). De propulsión en el agua - 2 chorro de agua. STC y TZM y en aviones de trasporte IL-76, AN-22. En SPU se instala con topográficas 1T125 9V553 comprimido lugar, las pruebas del sistema y el lanzamiento de cohetes 9V170. Con el objetivo del misil está en su posición horizontal en el interior de la SPU con 9SH133 sistema opto-electrónico (similar al sistema que pretende OTP "Point"). En TZM sistema de navegación instalado TNA-4.
TTX STC y TZM:
Engine - Motor diesel UTD-25 / D-144 400 CV y VG-7500N generador
Fórmula de ruedas - 8 x 8 (los dos primero el eje de inflexión)
Longitud - 11760 mm (STC), 11800 mm (TLV)
Anchura - 3128 mm (STC), 3128 mm (TLV)
Altura (en posición de campo) - 3000 mm (STC y TZM)
La altura de la nave en la posición de partida - 10130 mm
El ángulo de elevación del lanzamiento del cohete - 82 grados
Peso - 24070 kg (sin misiles), 29.100 kg (cláusulas y condiciones tipo con un misil), 29.985 kg (TZM, 28685 dr.dannym kg)
Chasis de carga útil - 12000 kg
Cálculo - 3 personas. (STC, TLV)
Velocidad en la autopista - 65 km / h (70 km / h el chasis)
Velocidad a lo largo de la tierra - 20-40 kmh
Velocidad a flote - 8-10 kmh
Autonomía - 700 millas (1000 km en dr.dannym)
Capacidad de la grúa a TZM - 5000 kg
STC 9P71 complejo 9K714 Oka en las pruebas (un fotograma de la película "Fuerza de choque / Rocket Wide Web, la televisión, Ostankino, 2008)
TZM 9T230 en las pruebas (ibid.)
TZM 9T230 en los ensayos a flote (ibid.)
Muestra transportabilidad aérea STC 9P71 "Oka" IL-76 (ibíd.).
STC 9P71 con un misil con 9M714 ionizantes (o nucleares, inerte) ojiva en el proceso de recuperación en la preparación de la puesta en marcha (ibíd.).
STC 9P71, al parecer, todas las imágenes muestran "Oka" ejército
Eslovaquia - la parte superior de seguro - con las ojivas de misiles habitual (foto Myroslav Gyurosi)
"Llenar" STC complejo 9K714 Oka Museo en Sofía, Bulgaria. Se observa claramente escudo de protección térmica para las ojivas de misiles (foto de archivo Carry, http://russianarms.ru)
El comandante de 9P71 cálculo: de izquierda a derecha - el sistema de control remoto de 1T125 encuesta, el sistema de tableta de panel de la encuesta (en la que el área del mapa incrustado) 9V553 y panel de control de pruebas y el lanzamiento de cohetes 9V170 (http://www.rwd-mb3.de/)
Sistema remoto de la encuesta y 1T125 orientación con la tableta toporivyazki (http://www.rwd-mb3.de/)
SKB El Oka-U "- chasis BAZ-69481, el desarrollo de la STC y TZM se llevó a cabo en la OKB-221 desde el final de 1982, experimentado en 1987, enviado al sitio para realizar pruebas en el complejo. En SPU alojados 1 cohete, al TLV - 2. Antes de comenzar la SPU Nuevo.
Motores - 2 x gasoil Kamaz
Disposición de ruedas - 8 x 8
STC o TZM "Oka-U chasis BAZ-69481 (http://russianarms.ru)
Modelo STC "Oka-cohete U de 9M714U
Misiles 9M714 - el número de etapas - 1 (bloque de cohetes de fibra de carbono reforzada con una capa térmica). El diseño consiste en un compartimiento del motor cohete con una unidad de la boquilla con el control de las superficies aerodinámicas (modelos de entramado de control de las superficies aerodinámicas se realizan en la forma de un cuadro con dos crestas en diagonal), el compartimiento de instrumentos, el compartimiento de la transferencia y la cabeza separable. Módulo de transferencia con las ojivas nucleares y ojivas convencionales diferentes. Generalmente en el compartimento de transición ubicado objetivos falsos y las fuentes de interferencia (ver más abajo - Batalla de). Sección Warhead está disparando los pernos explosivos y el frenado en el bloque del motor del cohete. Almacenamiento y transporte de la unidad de misiles se llevó a cabo (si es necesario) en un contenedor de 9YA249, el módulo de transferencia - una 9YA258 contenedor.
Motores - 1 x motores cohete de propulsante sólido, 4 boquillas rotativas con dos grados de libertad asociados con el control de las superficies aerodinámicas. En la etapa de investigación y supone la promoción de motor adicional, que debe dar la rotación de una cabeza de guerra separable con el fin de mejorar la precisión, pero en el proceso de pruebas para mejorar la exactitud de la ojiva no se logro en la serie de prototipos. Para el control de las boquillas y el control de las superficies aerodinámicas han sido diseñados servos 9B89 para el trabajo que implicó 9D153 gasificador. Poder de todos los sistemas de los misiles se proporciona 9D154 turbogenerador.
Frente de empuje - 14.820 kg
Número máximo de horas RDTT - 70
9M714 motores de misiles (http://www.b14643.de). Los números indican: 1 - parte mecánica del asunto motores cohetes de propulsante sólido, 2 - un suplemento de combustible, 3 - cilíndrica, 4 - de la válvula, 5 - aro-hebilla, 6 - parte posterior de los motores cohete de propulsante sólido, 7 - boquilla giratoria, 8 - parte mecánica del cuerpo SRB, 9 - el principal baluarte de los motores de cohete de propulsante sólido, 10 - primer, 11 - Portada, 12 y 13 - la protección térmica;
Boquilla 9M714 bloque motor OTR "Oka en la exposición IDET-1994 (http://russianarms.ru/)
En el frente de la unidad de misiles instalados freno motor utilizado para el frenado de la unidad de cohetes en la sección de ojivas.
Freno del motor cohete 9M714 (http://www.rwd-mb3.de/)
Longitud:
- 7520 mm (9M714, 9M714K - en los datos cuestionables)
- 7315 mm (9M714K)
- 7516 mm (9M714B, 9M714UT)
La longitud del bloque, sin ojivas de misiles - 5170 mm
De diámetro - 974 mm
Con las superficies de control abiertas - 1848 mm
Peso:
- 4400-4690 kg
- 4630 kg (9M714K)
- 4400 kg (9M714B)
- 4480 kg (9M714B1)
Peso sin ojivas - 3990 kg
Peso de la ojiva - 372-715 kg de
Peso adaptador de cono para conectar la unidad con ojivas de cohetes - 80 kg
Rango:
- 50 km (mínimo, 9M714)
- 300 km (9M714K)
- 400 km (9M714B, según TTX)
- 407-450 km (9M714 máximo, dependiendo del tipo de ojiva, pero 9M714K)
- 500 km (Oka-U, hasta a 700 km etapa de diseño)
La altura de la punta superior de la trayectoria - 120 km
La velocidad del cohete al final de la región activa de la trayectoria - mach 4
Ojivas de velocidad en la fase final - mach 10
CEP:
- 50-350 m (Oka, estándar - 350 m, 50 m - el valor mínimo posible)
- 30 m (Oka-U, el valor más pequeño posible)
Horas de carga de misiles elektroturbogeneratora - con 97,5
El tiempo de despliegue - 5 minutos (?)
Tiempo listo para su lanzamiento - 3 min
De elevación de cohetes tiempo de la situación del transporte en el motor de arranque - 20s .
Ojivas tiempo de reemplazo en el STC - 15 minutos
Tiempo de almacenamiento garantizados - 10 años
Tiempo para garantizar el almacenamiento en el campo - 3 años
Warhead: de acuerdo con los medios de comunicación en el desarrollo de ojivas que consideramos la visibilidad de radar. Para compensar la masa de la carga nuclear, lo que a tamaño se encuentra en la parte más ancha de la cabeza de cono, en el arco de ojiva es la compensación de la carga. Warhead se combinó con la unidad de lanzamiento de misiles a través de un compartimento de transición, que tienen diferentes tipos de ojivas. En el caso de las ojivas nucleares en el compartimiento de transición ubicada (a partir de mediados de la década de 1980) de corte de aluminio, auto de apertura de los deflectores de frenado, las fuentes compactas de perturbación activa y una ojiva falsa. El módulo de transferencia fue montado con las cabezas nucleares en la planta de fabricación, y por separado no está disponible. El diseño del compartimiento de la transferencia de las ojivas nucleares 9B513 difiere de la de la construcción de otros tipos de ojivas compartimiento de transferencia. Cuando se crea una serie de misiles y se prevee la posibilidad de ojivas de señuelo después de la separación de la compañía con el fin de mejorar la precisión.
- Cluster 9N74K (9M714K de misiles) con 9N224 las municiones de racimo participación de 95 submuniciones 9N225 (peso - 3,84 kg de peso explosivos - 0,64 kg, dimensiones - 328 x 64 mm, las formas de los 300 fragmentos de un peso de 5 g), central 9H313 cargo (a veces escrito 9CH313), 9A253 fusible combinada, la División de Dispositivos de bombas 9CH59, 9A133 fusible de seguridad, la batería 9B246 eléctrica (voltaje de 28,5 voltios) y 9A333 altímetro-1. El transporte y almacenamiento se llevó a cabo en un 9YA251 contenedor. Ojiva en racimo para la exportación no puede tener los medios para superar la defensa de misiles, y, probablemente, equipado con alto explosivo 9N225 submuniciones.
Longitud - 2755 mm
De diámetro - 800 mm
Peso - 716 libras
9YA251 contenedor Misa - 1297 kg
Altura socavar - 3000 m
Horario de las baterías eléctricas Warhead - 430 con
Tiempo de activación de la ojiva de la batería eléctrica - no más de 16 con
Cassette Warhead 9N74K (tamaño y modelo de peso) en un contenedor de 9YA251 en 9T114 carro (http://www.rwd-mb3.de/)
9N74K antes de la destrucción de las ojivas, República Checa, 1993 (foto de archivo Velvet, http://russianarms.ru/)
Continua...........
:banghead:
9K714 Oka - SS-23 SPIDER
Autor: Dimmi
Complejo 9K714 Oka, misiles 9M714 / OTR-23 - SS-23 SPIDER-A
Complejo 9K714U Oka-U, cohetes 9M714U - SS-23 SPIDER-B / KY-19
P-400 - artículo de exportación
En 1972, en relación con la carga de trabajo del Instituto de Ingeniería Térmica Moscu de trabaja para crear un IRBM-2C móvil, a propuesta del Ministro de la Industria de Defensa y del diseño conceptual de la URSS Zverev OTR Uran transferido al KBM (Kolomna) y el Reglamento URSS № 169-57 del 19 de marzo de 1973, sobre su base se comenzó a trabajar en la creación de Oka táctico. KBM (en lo sucesivo - MSC), bajo la dirección de С.П.Непобедимого también se utiliza el tiempo de funcionamiento del proyecto "Rota". Prueba de que el misil comenzó en 1976 en Kapustin Yar, en las pruebas estatales que se llevaron a cabo en 1977-1980
En la primera etapa de pruebas de conjunto (septiembre 1977-agosto 1979) llevaron a cabo pruebas de misiles como un medio simple y pruebas de misiles con ojivas nucleares. La segunda fase (septiembre 1979-julio 1980) probaron el misil con cabezas de racimo. Resultados de los ensayos con diferentes datos producido 26 o 31 de inicio, y en el período 1977 a 1987 en el Kapustin Yar fueron 104 cohetes tipo 9K714 que se dispararon . La producción en serie de misiles se llevo a cabo en la fabrica Votkinsk desde 1976, en Petropavlovsk Planta de Maquinaria Pesada (desde 1979 hasta 1987). Complejo 9K714 Oka aceptadas para el servicio en 1980 y comenzó a entrar en el ejército, en parte reemplazando los complejos 9K72 Scud-B. En la estructura de las Fuerzas Armadas de la URSS listo para ser utilizado como un gran elemento de precisión de combate de la DCR y del ROC.
En 1981, el complejo fue detectado por los medios de inteligencia occidentales, e identificado como SS-23 SPIDER. En diciembre de 1987 un conjunto de restricciones se dieron en el marco del Tratado sobre la Reducción de la CNI y se redujo. El trabajo sobre la modificación de la Oka-U se puso fin en 1987, en preparación para la producción en masa y la adopción de. El nombre "OTR-23" fue utilizado en la documentación para el Tratado INF con la reducción. Por defecto, los datos 9M714 base de misiles.
Un agradecimiento especial a "Пенсионеру" (http://russianarms.ru) para la asistencia en la preparación de los materiales.
Variantes de proyección 9K714 9M714 misiles complejo Oka "/ SS-23 SPIDER y misiles 9M714 estimado imagen Oka-U" (c) 23/12/2009 G., 02/01/2010, la (versión corregida desde 20/12/2009 hasta observaciones "Пенсионера")
Prueba de lanzamiento tácticas 9K714 Oka (tomas de la película "Fuerza de choque / Rocket Wide Web, la televisión, Ostankino, 2008)
9M714 Museo de las Fuerzas Armadas de la URSS y Rusia
Construcción - Sistema de Gestión de Control de misiles 9B81 - autónomo inercial (desarrollo GosNIIAG), la corrección de la trayectoria llevada en el sitio activo con la ayuda de inyectores de motores rotativos y durante todo el vuelo utilizando la red de control de las superficies aerodinámicas. La estructura del equipo de control incluye un comando de dispositivo de giro (PCG) 9B86 a la plataforma giro-estabilizada en el que se instalan sensores de velocidades y aceleraciones angulares, así como sensores de NEI (indicador de la tasa cero - para determinar la velocidad del lateral), un dispositivo de computación digital 9B84, vychisitel Devices 9B83 , 9B85 unidad de automatización 9B813 y la unidad de control de potencia. Nisa también se utiliza para nivelar la plataforma, entre otras cosas de la gravedad de la Tierra. Servos con gas de motores dinámicos (desde el generador de gas, cuyo trabajo puede ser identificado por el humo antes del comienzo).
Warhead tiene lugar fuera de la atmósfera en una trayectoria descendente. La trayectoria de la fase final de la ojiva de vuelo - Caída de casi vertical. A fin de equipar las ojivas tácticas Oka en GosTsNIRTI (VI Kupriyanov diseñador jefe) fue un complejo de medios para superar la defensa de misiles (probablemente falsa cabeza nuclear, señuelo sradstva). Sector de misiles dirigidos en la puesta en 180 grados. Sistema destinado a SPU - 9SH133 optoelectrónicos (similar a la del sistema para OTR "Point").
Comando giroscópico de gestión de misiles 9M714 dispositivo montado en la plataforma giro-estabilizada, que incluye tres giroscopios y dos tarjetas de red (foto de archivo "Пенсионера", http://russianarms.ru)
9B86 dispositivo de mando giroscópico. Plataforma giro-estabilizada visible.
Hay al menos tres modificaciones de la GFP en diferentes modelos (http://www.rwd-mb3.de/)
Trayectoria de los misiles 9M714 "Oka" en diferentes rangos.
Con el objetivo de misiles realizadas en la posición horizontal de la STC. Hacia el objetivo de la plataforma giro-estabilizada se desarrolla en los dispositivos de mando y giroscópico. Después del lanzamiento del misil se vuelve hacia la meta. Debido a un cambio en el ángulo de rotación del misil después del lanzamiento se puede redirigir rápidamente sin lanzador de cohetes que la sobrecarga en el sector de 180 grados. a traves de los inyectores del motor y el control de superficies aerodinámicas. Al final de la región activa del sistema de control de trayectoria sigue trabajando. Al entrar en la atmósfera las superficies aerodinámicas misil en una trayectoria descendente aumenta la precisión.
Para contrarrestar la defensas:
- Maniobra después del lanzamiento.
- Trayectoria inusualmente alta
- Alta velocidad
- Sepracion de la
- Se dispersaron después de la separación de ojivas nucleares activas y pasivas de ruido y los simuladores de cabeza de combate
Girocompás sistema de mira 9SH133 (http://www.rwd-mb3.de/)
El Oka-U - ojivas guiadas por radar y sobre el control de las superficies aerodinámicas en las ojivas de orientación sobre la trayectoria final. Es posible utilizar en la vigilancia y la huelga de los sistemas de orientación para obtener información de una fuente remota con el ajuste y la ojivas directa en el centro de la trayectoria (desde aviones de reconocimiento AWACS ).
Iniciador:
Complejo 9K714 Oka - Rueda de anfibios STC 9P71 chasis BAZ-6944 "Base-1" (un misil contra el STC y dos en TZM). TZM 9T230 realiza en el mismo chasis y equipado con una grúa. Instalaciones diseñadas para SKB-221 (CDB "Titán") y los prototipos se producen en la planta de "barricadas". Las plantas de producción en masa se construyeron Petropavlovsk Heavy Machine construcción de instalaciones (1979-1987 yy). De propulsión en el agua - 2 chorro de agua. STC y TZM y en aviones de trasporte IL-76, AN-22. En SPU se instala con topográficas 1T125 9V553 comprimido lugar, las pruebas del sistema y el lanzamiento de cohetes 9V170. Con el objetivo del misil está en su posición horizontal en el interior de la SPU con 9SH133 sistema opto-electrónico (similar al sistema que pretende OTP "Point"). En TZM sistema de navegación instalado TNA-4.
TTX STC y TZM:
Engine - Motor diesel UTD-25 / D-144 400 CV y VG-7500N generador
Fórmula de ruedas - 8 x 8 (los dos primero el eje de inflexión)
Longitud - 11760 mm (STC), 11800 mm (TLV)
Anchura - 3128 mm (STC), 3128 mm (TLV)
Altura (en posición de campo) - 3000 mm (STC y TZM)
La altura de la nave en la posición de partida - 10130 mm
El ángulo de elevación del lanzamiento del cohete - 82 grados
Peso - 24070 kg (sin misiles), 29.100 kg (cláusulas y condiciones tipo con un misil), 29.985 kg (TZM, 28685 dr.dannym kg)
Chasis de carga útil - 12000 kg
Cálculo - 3 personas. (STC, TLV)
Velocidad en la autopista - 65 km / h (70 km / h el chasis)
Velocidad a lo largo de la tierra - 20-40 kmh
Velocidad a flote - 8-10 kmh
Autonomía - 700 millas (1000 km en dr.dannym)
Capacidad de la grúa a TZM - 5000 kg
STC 9P71 complejo 9K714 Oka en las pruebas (un fotograma de la película "Fuerza de choque / Rocket Wide Web, la televisión, Ostankino, 2008)
TZM 9T230 en las pruebas (ibid.)
TZM 9T230 en los ensayos a flote (ibid.)
Muestra transportabilidad aérea STC 9P71 "Oka" IL-76 (ibíd.).
STC 9P71 con un misil con 9M714 ionizantes (o nucleares, inerte) ojiva en el proceso de recuperación en la preparación de la puesta en marcha (ibíd.).
STC 9P71, al parecer, todas las imágenes muestran "Oka" ejército
Eslovaquia - la parte superior de seguro - con las ojivas de misiles habitual (foto Myroslav Gyurosi)
"Llenar" STC complejo 9K714 Oka Museo en Sofía, Bulgaria. Se observa claramente escudo de protección térmica para las ojivas de misiles (foto de archivo Carry, http://russianarms.ru)
El comandante de 9P71 cálculo: de izquierda a derecha - el sistema de control remoto de 1T125 encuesta, el sistema de tableta de panel de la encuesta (en la que el área del mapa incrustado) 9V553 y panel de control de pruebas y el lanzamiento de cohetes 9V170 (http://www.rwd-mb3.de/)
Sistema remoto de la encuesta y 1T125 orientación con la tableta toporivyazki (http://www.rwd-mb3.de/)
SKB El Oka-U "- chasis BAZ-69481, el desarrollo de la STC y TZM se llevó a cabo en la OKB-221 desde el final de 1982, experimentado en 1987, enviado al sitio para realizar pruebas en el complejo. En SPU alojados 1 cohete, al TLV - 2. Antes de comenzar la SPU Nuevo.
Motores - 2 x gasoil Kamaz
Disposición de ruedas - 8 x 8
STC o TZM "Oka-U chasis BAZ-69481 (http://russianarms.ru)
Modelo STC "Oka-cohete U de 9M714U
Misiles 9M714 - el número de etapas - 1 (bloque de cohetes de fibra de carbono reforzada con una capa térmica). El diseño consiste en un compartimiento del motor cohete con una unidad de la boquilla con el control de las superficies aerodinámicas (modelos de entramado de control de las superficies aerodinámicas se realizan en la forma de un cuadro con dos crestas en diagonal), el compartimiento de instrumentos, el compartimiento de la transferencia y la cabeza separable. Módulo de transferencia con las ojivas nucleares y ojivas convencionales diferentes. Generalmente en el compartimento de transición ubicado objetivos falsos y las fuentes de interferencia (ver más abajo - Batalla de). Sección Warhead está disparando los pernos explosivos y el frenado en el bloque del motor del cohete. Almacenamiento y transporte de la unidad de misiles se llevó a cabo (si es necesario) en un contenedor de 9YA249, el módulo de transferencia - una 9YA258 contenedor.
Motores - 1 x motores cohete de propulsante sólido, 4 boquillas rotativas con dos grados de libertad asociados con el control de las superficies aerodinámicas. En la etapa de investigación y supone la promoción de motor adicional, que debe dar la rotación de una cabeza de guerra separable con el fin de mejorar la precisión, pero en el proceso de pruebas para mejorar la exactitud de la ojiva no se logro en la serie de prototipos. Para el control de las boquillas y el control de las superficies aerodinámicas han sido diseñados servos 9B89 para el trabajo que implicó 9D153 gasificador. Poder de todos los sistemas de los misiles se proporciona 9D154 turbogenerador.
Frente de empuje - 14.820 kg
Número máximo de horas RDTT - 70
9M714 motores de misiles (http://www.b14643.de). Los números indican: 1 - parte mecánica del asunto motores cohetes de propulsante sólido, 2 - un suplemento de combustible, 3 - cilíndrica, 4 - de la válvula, 5 - aro-hebilla, 6 - parte posterior de los motores cohete de propulsante sólido, 7 - boquilla giratoria, 8 - parte mecánica del cuerpo SRB, 9 - el principal baluarte de los motores de cohete de propulsante sólido, 10 - primer, 11 - Portada, 12 y 13 - la protección térmica;
Boquilla 9M714 bloque motor OTR "Oka en la exposición IDET-1994 (http://russianarms.ru/)
En el frente de la unidad de misiles instalados freno motor utilizado para el frenado de la unidad de cohetes en la sección de ojivas.
Freno del motor cohete 9M714 (http://www.rwd-mb3.de/)
Longitud:
- 7520 mm (9M714, 9M714K - en los datos cuestionables)
- 7315 mm (9M714K)
- 7516 mm (9M714B, 9M714UT)
La longitud del bloque, sin ojivas de misiles - 5170 mm
De diámetro - 974 mm
Con las superficies de control abiertas - 1848 mm
Peso:
- 4400-4690 kg
- 4630 kg (9M714K)
- 4400 kg (9M714B)
- 4480 kg (9M714B1)
Peso sin ojivas - 3990 kg
Peso de la ojiva - 372-715 kg de
Peso adaptador de cono para conectar la unidad con ojivas de cohetes - 80 kg
Rango:
- 50 km (mínimo, 9M714)
- 300 km (9M714K)
- 400 km (9M714B, según TTX)
- 407-450 km (9M714 máximo, dependiendo del tipo de ojiva, pero 9M714K)
- 500 km (Oka-U, hasta a 700 km etapa de diseño)
La altura de la punta superior de la trayectoria - 120 km
La velocidad del cohete al final de la región activa de la trayectoria - mach 4
Ojivas de velocidad en la fase final - mach 10
CEP:
- 50-350 m (Oka, estándar - 350 m, 50 m - el valor mínimo posible)
- 30 m (Oka-U, el valor más pequeño posible)
Horas de carga de misiles elektroturbogeneratora - con 97,5
El tiempo de despliegue - 5 minutos (?)
Tiempo listo para su lanzamiento - 3 min
De elevación de cohetes tiempo de la situación del transporte en el motor de arranque - 20s .
Ojivas tiempo de reemplazo en el STC - 15 minutos
Tiempo de almacenamiento garantizados - 10 años
Tiempo para garantizar el almacenamiento en el campo - 3 años
Warhead: de acuerdo con los medios de comunicación en el desarrollo de ojivas que consideramos la visibilidad de radar. Para compensar la masa de la carga nuclear, lo que a tamaño se encuentra en la parte más ancha de la cabeza de cono, en el arco de ojiva es la compensación de la carga. Warhead se combinó con la unidad de lanzamiento de misiles a través de un compartimento de transición, que tienen diferentes tipos de ojivas. En el caso de las ojivas nucleares en el compartimiento de transición ubicada (a partir de mediados de la década de 1980) de corte de aluminio, auto de apertura de los deflectores de frenado, las fuentes compactas de perturbación activa y una ojiva falsa. El módulo de transferencia fue montado con las cabezas nucleares en la planta de fabricación, y por separado no está disponible. El diseño del compartimiento de la transferencia de las ojivas nucleares 9B513 difiere de la de la construcción de otros tipos de ojivas compartimiento de transferencia. Cuando se crea una serie de misiles y se prevee la posibilidad de ojivas de señuelo después de la separación de la compañía con el fin de mejorar la precisión.
- Cluster 9N74K (9M714K de misiles) con 9N224 las municiones de racimo participación de 95 submuniciones 9N225 (peso - 3,84 kg de peso explosivos - 0,64 kg, dimensiones - 328 x 64 mm, las formas de los 300 fragmentos de un peso de 5 g), central 9H313 cargo (a veces escrito 9CH313), 9A253 fusible combinada, la División de Dispositivos de bombas 9CH59, 9A133 fusible de seguridad, la batería 9B246 eléctrica (voltaje de 28,5 voltios) y 9A333 altímetro-1. El transporte y almacenamiento se llevó a cabo en un 9YA251 contenedor. Ojiva en racimo para la exportación no puede tener los medios para superar la defensa de misiles, y, probablemente, equipado con alto explosivo 9N225 submuniciones.
Longitud - 2755 mm
De diámetro - 800 mm
Peso - 716 libras
9YA251 contenedor Misa - 1297 kg
Altura socavar - 3000 m
Horario de las baterías eléctricas Warhead - 430 con
Tiempo de activación de la ojiva de la batería eléctrica - no más de 16 con
Cassette Warhead 9N74K (tamaño y modelo de peso) en un contenedor de 9YA251 en 9T114 carro (http://www.rwd-mb3.de/)
9N74K antes de la destrucción de las ojivas, República Checa, 1993 (foto de archivo Velvet, http://russianarms.ru/)
Continua...........
:banghead:
panZZer
Peso Pesado
parte dos
...........
- Nuclear 9N74B (cohete 9M714B) con una capacidad de 10-50 kilotones. El transporte y almacenamiento se llevó a cabo en un 9YA252 contenedor. Warhead está conectado a la de misiles 9B513 compartimento de transferencia.
Peso de la ojiva - 375 kg.
- 9N63 Termonuclear (9M714B1 de misiles) con el cargo de la AA-75 200 kilotones (de acuerdo con el museo VNIIEF, Sarov). El transporte y almacenamiento se llevó a cabo en un contenedor 9YA252 . Warhead está conectado a la de misiles 9B513 compartimento de transferencia.
Peso de la ojiva - 375 kg.
9M714B1 de lanzamiento con la enseñanza y la formación 9N63UT Warhead. Foto del anexo del Tratado sobre la reducción de INF (1987). En la visión errónea de los analistas occidentales en la foto está equipado con una ojiva convencional de penetración.
Termonuclear Warhead OTR Oka Museo RFNC-VNIIEFg. Sarov
(foto de http://wsyachina.narod.ru)
- Blast 9N74F (9M714F cohete) con capacidad de penetración (datos occidental).
- Las ojivas químicas (según datos occidentales).
La composición de los complejos equipos OTR 9K714 Oka:
- STC 9P71;
- TZM 9T230;
- 9T240 vehículo de transporte - junto con un camión ZIL-131. Ojivas y componentes de misiles fueron transportados en contenedores:
- - 9YA249 - parte sin ojivas de misiles;
- - 9YA251 - ojivas de racimo;
- - 9YA252 - Especial (nuclear) las cabezas nucleares;
- Máquina de Pedido 9V69;
- Grúa móvil;
- 9F633 kit de formación;
STC 9P71 (foto de http://militaryparitet.com/)
TZM 9T230 (foto oficial de la documentación en el Tratado sobre la Reducción de la CNI, 1987)
TZM 9T230 ejército Eslovaquia (foto Myroslav Gyuroci)
9T240http://military.tomsk.ru/i/284/183/w7cUZyhmV9.jpg de vehículos de transporte con un misil 9M714 (http://www.rwd-mb3.de/)
9T240 transporte máquina ejército Eslovaquia (foto Myroslav Gyuroci)
Esquema del dispositivo 9T240 vehículos de transporte (http://rbase.new-factoria.ru). Las cifras que aparecen en el diagrama: 1 - camión ZIL-131, 2 - eléctricos, 3 - Arc 4 - Canopy: 5 - 9T320 recorrer 6 - Portada 9T238; 7 - una bolsa de calor, 8 - saco, 9 - un conjunto único de piezas de repuesto, 10 - Funda de transporte, 11 - neumáticos 9YA251; 12 - 9T319 Universal atravesar; 13 - tapa de la unidad de misiles 9M714, 14 - caso.
De nivelación unidad de misiles en el contenedor para 9YA249 9T240 de coches Transporte (arriba) y el contenedor 9YA251 (abajo). Ejército de Eslovaquia (foto Myroslav Gyuroci)
Contenedores para la unidad de misiles 9YA249 (izquierda) y para las ojivas nucleares 9YA252 (derecha). Fotos de http://www.rwd-mb3.de/.
Máquina Pedido 9V69 9M714 unidad de cohetes de presentación. Los conocimientos adquiridos Warhead 9M74K y 9YA251 contenedor (http://www.rwd-mb3.de/)
Máquina Pedido 9V69 (http://www.rwd-mb3.de/)
El equipo incluye PRTB medios de carga y transporte, equipos Arsenalnoye, equipos para el almacenamiento y la inspección de las ojivas y misiles.
Modificaciones:
Complejo 9K714 Oka, 9M714 de misiles (1976) - serie de la unidad base de misiles.
Con cohetes 9M714F - los cohetes con explosivos y / o con penetrar en las cabezas nucleares;
Lanzamiento de 9M714K - de misiles con ojivas de racimo;
Lanzamiento 9M714B - misiles con ojivas nucleares;
9M714B1 Rocket - cohetes con ojivas termonucleares;
Lanzamiento de 9M714GVM - tamaño y peso de los modelos de cohetes, controlar visualmente celosía diferentes superficies con cruz diagonal en forma de crestas.
9M714UT de lanzamiento - misiles de entrenamiento, visualmente se distinguen por el tamaño de la reducción de las superficies de control de celosía y otras estructuras de la boquilla de misiles bloque.
Lanzamiento 9M714GVM (tamaño y modelo de peso). Fotos de http://www.rwd-mb3.de/.
9M714UT misiles Trainer en STC 9P71 Ejército Eslovaquia (foto Myroslav Gyuroci)
Complejo 9K714U Oka-U, cohetes 9M714U - KY-19 (1987) - GRAU, supuestamente mejorada versión de la R & D comenzó en 1982 y MSC TSNIIAG. Se suponía que iba a adoptar un nuevo conjunto de armas para reemplazar el Oka táctico. El misil estaba equipado con ojivas guiadas con el control de las superficies aerodinámicas y de búsqueda de radar. Según informes no confirmados siempre redirigir los misiles de alcance en vuelo. Se suponía que iba a usar los misiles como parte de un reconocimiento y sistemas de ataque, en relación con aviones de reconocimiento y designación de blancos Mystic M-55-B. Las pruebas se llevaron a cabo en 1987. Este complejo, que será lanzado en la producción en serie. Después de la conclusión del Tratado INF sobre la reducción prevista de la I & D para reducir el alcance de la "Oka-U, para perfeccionar los sistemas de recalada y adoptar una serie de armas.
Modelo STC Oka-cohete de la U (procesamiento de imágenes del documental "La fuerza de choque. Arma invencible", TV)
"Esfera" / "Campo-M" (1991) - Proyecto de cohetes geofísicos basados en misiles Oka y Oka-V ", estrenada en marzo de 1993 sobre una de las exposiciones aeroespaciales.
Modelos de cohetes "Esfera-M se ha desarrollado sobre la base de Oka táctico-U
(foto - Steven Zaloga del libro Zaloga Steven J., Scud misiles balísticos y sistemas de lanzamiento de 1955-2005. Osprey Publishing. 2006).
En algunos medios de comunicación cumple con los siguientes sistemas de tipos de la OTAN:
Lanzamiento 9M714B - SS-23 SPIDER-A
Lanzamiento 9M714F - SS-23 SPIDER-B
Lanzamiento 9M714K - SS-23 SPIDER-C

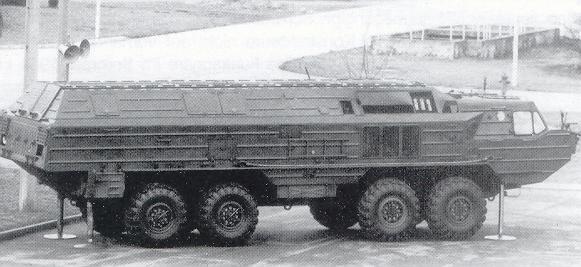

Régimen TZM 9T230 (original tomado de un sitio http://www.rwd-mb3.de/). Los números indican: 1 - el panel de revestimiento exterior 2 - mecanismo de enclavamiento, y 3 - para enviar la selección de la potencia del motor, 4 - de la válvula, 5 - cajas de herramientas, 6 - Travesía 9T320; 7 - 9T319 Universal recorrer 8 - Apoyo de poder; 9 - marchar de montaje , 10 - chasis 14 - sistema de navegación TNA-4, 15 - accionamiento hidráulico, 16 - cárter del motor TZM; 17 - con aislamiento térmico de contenedores, ojivas de cohetes, 18 - generador de energía eléctrica, 19 - mecanismo de rotación de la grúa, 20 - material eléctrico, 21 - boom Crane, 22 - de apoyo, 23 - ZIP, 24 - vendajes (hondas) 9YA251; 25 - compensador; 26 - un conjunto único de piezas de repuesto; 27 - prop de cohetes;
Proyecciones STC 9P71 complejo 9K714 Oka. Camouflage - arriba - la URSS, de 1985, en la parte inferior - a la exportación "oriental", versión de 1985 de dibujo del libro Zaloga Steven J., los misiles Scud y otros vehículos rusos de misiles balísticos. Concord Publicación
Estado:
URSS:
- 1979 - el inicio de la producción en masa. En 1987, inclusive produjeron 106 cláusulas y condiciones tipo y 88 TZM.
- 1980 - La adopción de una y suministros a las tropas.
- 1985 - Alojamiento en la República Democrática Alemana (GSVG) 75 STC (datos Occidental).
- Diciembre de 1987 - una producción total de la STC y la industria TZM largo de los años - 106 cláusulas y condiciones tipo y 88 TZM. El despliegue de tácticas "Oka" en las fuerzas armadas (misiles de entrenamiento no se consideran):
Parte GSVG - 16 STC, 53 misiles armados;
La parte de la URSS - 66 STC, 114 misiles operacionales;
Almacenes de la Supremo de la URSS - 13 STC, 33 misiles operacionales (SPU - pos.Berezovka, misiles - pos.Ladushkin). 36 STC y 72 misiles contra dr.dannym (no confirmado).
Los centros de formación del Supremo de la URSS - 7 SPU (Saratov, Kazan, Kamenka).
TOTAL: 102 STC, 200 misiles de combate.
1987 7 de diciembre - se detuvo la formación en el complejo 9K714 Oka VVUZah en la URSS.
- 1987-1988 GG - Un conjunto de "Oka" estaba en servicio con las siguientes partes de las Fuerzas Armadas de la URSS (la gama de misiles armados con 6 equipos (composición trehpolkovogo) y un regimiento de misiles por separado):
- 189 ª Brigada de Misiles (p.Stankovo), en 1985, rearmados en el 9K714 misiles Oka, de Belarús en (18 STC).
- 233a Brigada de Misiles (p.Slobudka región de Brest), en 1985, rearmados en el 9K714 misiles Oka, de Belarús en (18 SPU);
- 199 guardias de la Brigada de Misiles (1985 rearmados en 9K714 misiles Oka); disolvió 21/03/1989 g, de Belarús en (18 STC).
- Un orbr en GSVG (12 SPU);
- Un orbr en Kazajstán, Turkmenistán (12 SPU);
- Un UFP (regimiento) en GSVG (4 STC).
1989 - completamente reducida (102 cláusulas y condiciones tipo y 208 misiles). Según Steven Zaloga - 106 cláusulas y condiciones tipo y 239 misiles.
Uno de los episodios de la destrucción de los misiles "Oka" método de detonación. Warhead - la educación. Sary-Ozeki, aproximadamente 1989
De marzo de 1993 - MSC propone el desarrollo de complejos geofísicos "Esfera" con misiles de "Oka".
Monumento Complejo 9K714 Oka en Kapustin Yar (http://kapyar.ru)
Exportación:
Bulgaria:
- 1985-1988 GG - Ponga 4 STC (a partir de otras fuentes - 8 SPU) y 18 misiles 9M714K.
- 1997 - según las cifras oficiales, armados con 8 complejos (o 4 STC y 4 TZM?)
- 2000 - está en servicio.
- Diciembre de 2001 - se reducen.
STC complejo 9K714 Oka Museo en Sofía (Bulgaria, foto de archivo Carrey, http://russianarms.ru)
RDA:
- 1985-1988 GG - Ponga 4 STC y 18 misiles 9M714K. Operado por la 5 ª Brigada de Misiles NVA DDR (g.Demen).
TZM 9T230 (izquierda) y SPU 9P71 (derecha) del Ejército Nacional Popular de la RDA (la década de 1980, y fotografías en la foto con http://www.russianarms.ru)
9K714 complejo con el tamaño y peso falsos misiles 9M714GVM brigada de misiles del Ejército Nacional Popular de la RDA (la década de 1980, la foto de http://www.russianarms.ru)
- Marzo de 1990 - corte, destruido desmantelamiento. Batalla de las, al parecer, por la explosión.
Desmontaje STC complejo 9K714 Oka en la RDA, el 15 de marzo de 1990 (foto de Ralf Patzoid, Bundesarchive, Bild 183-1990-0315-028)
[IMGhttp://military.tomsk.ru/i/284/183/qejnBa
pC.jpg][/IMG]
La destrucción de los misiles y ojivas de racimo 9N74K 9K714 complejo en la RDA, en marzo de 1990 (http://www.rwd-mb3.de/)
Rumania:
- 1987-1988 GG - Ponga 4 STC y 18 misiles 9M714K.
- 2002 - no hay pruebas de que la reducida.
Siria - 1987-1989 GG - La entrega prevista para la conclusión del Tratado sobre la Reducción de la CNI.
Checoslovaquia:
- 1985-1988 GG - Ponga 4 STC y 18 misiles 9M714K. Después de la disolución de Checoslovaquia permaneció en Eslovaquia (5 º regimiento de misiles, g.Martin).
- 1993 - en la República Checa destruida por el desmantelamiento de algunos de los complejos de misiles o se almacenan.
- 1996 - armadas con 4 STC y 18 misiles 9M714K.
- 2002 - cohete destruyó (Eslovaquia) - de conformidad con el memorando firmado con los Estados Unidos para la compensación en la cantidad de 16 millones de dólares. El desmontaje se llevó a cabo en Trencin.
Fuentes:
60 años en las filas Kapustin Yar. 1946-2006 GG, GTSMP "Kapustin Yar", 2006
Wikipedia, la enciclopedia libre. Http://ru.wikipedia.org sitio de 2009
La paridad militar. Sitio http://www.militaryparitet.com/. 2009
Karyagin YV, Sobre la no nucleares "preocupante" / / Política y Economía, diciembre de 2006
Sin embargo, 19.04.1989 g.
9K72 misiles complejos. Sitio http://9k72.ru/.
Shirikorad AB, Atomic embestida del siglo XX. Moscú, Veche, 2005
Bozok Milán. Ruské země typu balistické Rakety-země. / / Http: / / www.military.cz/, a principios de 2000-s.
Congressional Record. Número Número 118, 129 / 1988. Washington. EE.UU..
Kotrba Stepan, Visinger Lukas, Rakety Ruske balisticke. / / ATM. Número 12 / 2008 Checa.
Parsch Andreas y Aleksey V. Martynov. Las denominaciones de soviéticos y rusos Militar aviones y misiles © 2005-2008.
Raketen Waffentechnischer Dienst-und im Kdo. MB III. Sitio http://www.rwd-mb3.de/, 2009
De armas rusas foro. Sitio http://www.russianarms.ru/, 2009
Zaloga Steven J., Scud misiles balísticos y sistemas de lanzamiento de 1955-2005. Osprey Publishing. 2006
Debe tener HORRORES ortográficos y de sintaxis pero es una traducción del ruso sepan entender:cheers2:
---------- Post added at 04:14 ---------- Previous post was at 04:12 ----------
Si algún mod lo devuelve a la parte de publicaciones me parece mejor, no tenia tienpo de meter todo esto antes
...........
- Nuclear 9N74B (cohete 9M714B) con una capacidad de 10-50 kilotones. El transporte y almacenamiento se llevó a cabo en un 9YA252 contenedor. Warhead está conectado a la de misiles 9B513 compartimento de transferencia.
Peso de la ojiva - 375 kg.
- 9N63 Termonuclear (9M714B1 de misiles) con el cargo de la AA-75 200 kilotones (de acuerdo con el museo VNIIEF, Sarov). El transporte y almacenamiento se llevó a cabo en un contenedor 9YA252 . Warhead está conectado a la de misiles 9B513 compartimento de transferencia.
Peso de la ojiva - 375 kg.
9M714B1 de lanzamiento con la enseñanza y la formación 9N63UT Warhead. Foto del anexo del Tratado sobre la reducción de INF (1987). En la visión errónea de los analistas occidentales en la foto está equipado con una ojiva convencional de penetración.
Termonuclear Warhead OTR Oka Museo RFNC-VNIIEFg. Sarov
(foto de http://wsyachina.narod.ru)
- Blast 9N74F (9M714F cohete) con capacidad de penetración (datos occidental).
- Las ojivas químicas (según datos occidentales).
La composición de los complejos equipos OTR 9K714 Oka:
- STC 9P71;
- TZM 9T230;
- 9T240 vehículo de transporte - junto con un camión ZIL-131. Ojivas y componentes de misiles fueron transportados en contenedores:
- - 9YA249 - parte sin ojivas de misiles;
- - 9YA251 - ojivas de racimo;
- - 9YA252 - Especial (nuclear) las cabezas nucleares;
- Máquina de Pedido 9V69;
- Grúa móvil;
- 9F633 kit de formación;
STC 9P71 (foto de http://militaryparitet.com/)
TZM 9T230 (foto oficial de la documentación en el Tratado sobre la Reducción de la CNI, 1987)
TZM 9T230 ejército Eslovaquia (foto Myroslav Gyuroci)
9T240http://military.tomsk.ru/i/284/183/w7cUZyhmV9.jpg de vehículos de transporte con un misil 9M714 (http://www.rwd-mb3.de/)
9T240 transporte máquina ejército Eslovaquia (foto Myroslav Gyuroci)
Esquema del dispositivo 9T240 vehículos de transporte (http://rbase.new-factoria.ru). Las cifras que aparecen en el diagrama: 1 - camión ZIL-131, 2 - eléctricos, 3 - Arc 4 - Canopy: 5 - 9T320 recorrer 6 - Portada 9T238; 7 - una bolsa de calor, 8 - saco, 9 - un conjunto único de piezas de repuesto, 10 - Funda de transporte, 11 - neumáticos 9YA251; 12 - 9T319 Universal atravesar; 13 - tapa de la unidad de misiles 9M714, 14 - caso.
De nivelación unidad de misiles en el contenedor para 9YA249 9T240 de coches Transporte (arriba) y el contenedor 9YA251 (abajo). Ejército de Eslovaquia (foto Myroslav Gyuroci)
Contenedores para la unidad de misiles 9YA249 (izquierda) y para las ojivas nucleares 9YA252 (derecha). Fotos de http://www.rwd-mb3.de/.
Máquina Pedido 9V69 9M714 unidad de cohetes de presentación. Los conocimientos adquiridos Warhead 9M74K y 9YA251 contenedor (http://www.rwd-mb3.de/)
Máquina Pedido 9V69 (http://www.rwd-mb3.de/)
El equipo incluye PRTB medios de carga y transporte, equipos Arsenalnoye, equipos para el almacenamiento y la inspección de las ojivas y misiles.
Modificaciones:
Complejo 9K714 Oka, 9M714 de misiles (1976) - serie de la unidad base de misiles.
Con cohetes 9M714F - los cohetes con explosivos y / o con penetrar en las cabezas nucleares;
Lanzamiento de 9M714K - de misiles con ojivas de racimo;
Lanzamiento 9M714B - misiles con ojivas nucleares;
9M714B1 Rocket - cohetes con ojivas termonucleares;
Lanzamiento de 9M714GVM - tamaño y peso de los modelos de cohetes, controlar visualmente celosía diferentes superficies con cruz diagonal en forma de crestas.
9M714UT de lanzamiento - misiles de entrenamiento, visualmente se distinguen por el tamaño de la reducción de las superficies de control de celosía y otras estructuras de la boquilla de misiles bloque.
Lanzamiento 9M714GVM (tamaño y modelo de peso). Fotos de http://www.rwd-mb3.de/.
9M714UT misiles Trainer en STC 9P71 Ejército Eslovaquia (foto Myroslav Gyuroci)
Complejo 9K714U Oka-U, cohetes 9M714U - KY-19 (1987) - GRAU, supuestamente mejorada versión de la R & D comenzó en 1982 y MSC TSNIIAG. Se suponía que iba a adoptar un nuevo conjunto de armas para reemplazar el Oka táctico. El misil estaba equipado con ojivas guiadas con el control de las superficies aerodinámicas y de búsqueda de radar. Según informes no confirmados siempre redirigir los misiles de alcance en vuelo. Se suponía que iba a usar los misiles como parte de un reconocimiento y sistemas de ataque, en relación con aviones de reconocimiento y designación de blancos Mystic M-55-B. Las pruebas se llevaron a cabo en 1987. Este complejo, que será lanzado en la producción en serie. Después de la conclusión del Tratado INF sobre la reducción prevista de la I & D para reducir el alcance de la "Oka-U, para perfeccionar los sistemas de recalada y adoptar una serie de armas.
Modelo STC Oka-cohete de la U (procesamiento de imágenes del documental "La fuerza de choque. Arma invencible", TV)
"Esfera" / "Campo-M" (1991) - Proyecto de cohetes geofísicos basados en misiles Oka y Oka-V ", estrenada en marzo de 1993 sobre una de las exposiciones aeroespaciales.
Modelos de cohetes "Esfera-M se ha desarrollado sobre la base de Oka táctico-U
(foto - Steven Zaloga del libro Zaloga Steven J., Scud misiles balísticos y sistemas de lanzamiento de 1955-2005. Osprey Publishing. 2006).
En algunos medios de comunicación cumple con los siguientes sistemas de tipos de la OTAN:
Lanzamiento 9M714B - SS-23 SPIDER-A
Lanzamiento 9M714F - SS-23 SPIDER-B
Lanzamiento 9M714K - SS-23 SPIDER-C
Régimen TZM 9T230 (original tomado de un sitio http://www.rwd-mb3.de/). Los números indican: 1 - el panel de revestimiento exterior 2 - mecanismo de enclavamiento, y 3 - para enviar la selección de la potencia del motor, 4 - de la válvula, 5 - cajas de herramientas, 6 - Travesía 9T320; 7 - 9T319 Universal recorrer 8 - Apoyo de poder; 9 - marchar de montaje , 10 - chasis 14 - sistema de navegación TNA-4, 15 - accionamiento hidráulico, 16 - cárter del motor TZM; 17 - con aislamiento térmico de contenedores, ojivas de cohetes, 18 - generador de energía eléctrica, 19 - mecanismo de rotación de la grúa, 20 - material eléctrico, 21 - boom Crane, 22 - de apoyo, 23 - ZIP, 24 - vendajes (hondas) 9YA251; 25 - compensador; 26 - un conjunto único de piezas de repuesto; 27 - prop de cohetes;
Proyecciones STC 9P71 complejo 9K714 Oka. Camouflage - arriba - la URSS, de 1985, en la parte inferior - a la exportación "oriental", versión de 1985 de dibujo del libro Zaloga Steven J., los misiles Scud y otros vehículos rusos de misiles balísticos. Concord Publicación
Estado:
URSS:
- 1979 - el inicio de la producción en masa. En 1987, inclusive produjeron 106 cláusulas y condiciones tipo y 88 TZM.
- 1980 - La adopción de una y suministros a las tropas.
- 1985 - Alojamiento en la República Democrática Alemana (GSVG) 75 STC (datos Occidental).
- Diciembre de 1987 - una producción total de la STC y la industria TZM largo de los años - 106 cláusulas y condiciones tipo y 88 TZM. El despliegue de tácticas "Oka" en las fuerzas armadas (misiles de entrenamiento no se consideran):
Parte GSVG - 16 STC, 53 misiles armados;
La parte de la URSS - 66 STC, 114 misiles operacionales;
Almacenes de la Supremo de la URSS - 13 STC, 33 misiles operacionales (SPU - pos.Berezovka, misiles - pos.Ladushkin). 36 STC y 72 misiles contra dr.dannym (no confirmado).
Los centros de formación del Supremo de la URSS - 7 SPU (Saratov, Kazan, Kamenka).
TOTAL: 102 STC, 200 misiles de combate.
1987 7 de diciembre - se detuvo la formación en el complejo 9K714 Oka VVUZah en la URSS.
- 1987-1988 GG - Un conjunto de "Oka" estaba en servicio con las siguientes partes de las Fuerzas Armadas de la URSS (la gama de misiles armados con 6 equipos (composición trehpolkovogo) y un regimiento de misiles por separado):
- 189 ª Brigada de Misiles (p.Stankovo), en 1985, rearmados en el 9K714 misiles Oka, de Belarús en (18 STC).
- 233a Brigada de Misiles (p.Slobudka región de Brest), en 1985, rearmados en el 9K714 misiles Oka, de Belarús en (18 SPU);
- 199 guardias de la Brigada de Misiles (1985 rearmados en 9K714 misiles Oka); disolvió 21/03/1989 g, de Belarús en (18 STC).
- Un orbr en GSVG (12 SPU);
- Un orbr en Kazajstán, Turkmenistán (12 SPU);
- Un UFP (regimiento) en GSVG (4 STC).
1989 - completamente reducida (102 cláusulas y condiciones tipo y 208 misiles). Según Steven Zaloga - 106 cláusulas y condiciones tipo y 239 misiles.
Uno de los episodios de la destrucción de los misiles "Oka" método de detonación. Warhead - la educación. Sary-Ozeki, aproximadamente 1989
De marzo de 1993 - MSC propone el desarrollo de complejos geofísicos "Esfera" con misiles de "Oka".
Monumento Complejo 9K714 Oka en Kapustin Yar (http://kapyar.ru)
Exportación:
Bulgaria:
- 1985-1988 GG - Ponga 4 STC (a partir de otras fuentes - 8 SPU) y 18 misiles 9M714K.
- 1997 - según las cifras oficiales, armados con 8 complejos (o 4 STC y 4 TZM?)
- 2000 - está en servicio.
- Diciembre de 2001 - se reducen.
STC complejo 9K714 Oka Museo en Sofía (Bulgaria, foto de archivo Carrey, http://russianarms.ru)
RDA:
- 1985-1988 GG - Ponga 4 STC y 18 misiles 9M714K. Operado por la 5 ª Brigada de Misiles NVA DDR (g.Demen).
TZM 9T230 (izquierda) y SPU 9P71 (derecha) del Ejército Nacional Popular de la RDA (la década de 1980, y fotografías en la foto con http://www.russianarms.ru)
9K714 complejo con el tamaño y peso falsos misiles 9M714GVM brigada de misiles del Ejército Nacional Popular de la RDA (la década de 1980, la foto de http://www.russianarms.ru)
- Marzo de 1990 - corte, destruido desmantelamiento. Batalla de las, al parecer, por la explosión.
Desmontaje STC complejo 9K714 Oka en la RDA, el 15 de marzo de 1990 (foto de Ralf Patzoid, Bundesarchive, Bild 183-1990-0315-028)
[IMGhttp://military.tomsk.ru/i/284/183/qejnBa
pC.jpg][/IMG]La destrucción de los misiles y ojivas de racimo 9N74K 9K714 complejo en la RDA, en marzo de 1990 (http://www.rwd-mb3.de/)
Rumania:
- 1987-1988 GG - Ponga 4 STC y 18 misiles 9M714K.
- 2002 - no hay pruebas de que la reducida.
Siria - 1987-1989 GG - La entrega prevista para la conclusión del Tratado sobre la Reducción de la CNI.
Checoslovaquia:
- 1985-1988 GG - Ponga 4 STC y 18 misiles 9M714K. Después de la disolución de Checoslovaquia permaneció en Eslovaquia (5 º regimiento de misiles, g.Martin).
- 1993 - en la República Checa destruida por el desmantelamiento de algunos de los complejos de misiles o se almacenan.
- 1996 - armadas con 4 STC y 18 misiles 9M714K.
- 2002 - cohete destruyó (Eslovaquia) - de conformidad con el memorando firmado con los Estados Unidos para la compensación en la cantidad de 16 millones de dólares. El desmontaje se llevó a cabo en Trencin.
Fuentes:
60 años en las filas Kapustin Yar. 1946-2006 GG, GTSMP "Kapustin Yar", 2006
Wikipedia, la enciclopedia libre. Http://ru.wikipedia.org sitio de 2009
La paridad militar. Sitio http://www.militaryparitet.com/. 2009
Karyagin YV, Sobre la no nucleares "preocupante" / / Política y Economía, diciembre de 2006
Sin embargo, 19.04.1989 g.
9K72 misiles complejos. Sitio http://9k72.ru/.
Shirikorad AB, Atomic embestida del siglo XX. Moscú, Veche, 2005
Bozok Milán. Ruské země typu balistické Rakety-země. / / Http: / / www.military.cz/, a principios de 2000-s.
Congressional Record. Número Número 118, 129 / 1988. Washington. EE.UU..
Kotrba Stepan, Visinger Lukas, Rakety Ruske balisticke. / / ATM. Número 12 / 2008 Checa.
Parsch Andreas y Aleksey V. Martynov. Las denominaciones de soviéticos y rusos Militar aviones y misiles © 2005-2008.
Raketen Waffentechnischer Dienst-und im Kdo. MB III. Sitio http://www.rwd-mb3.de/, 2009
De armas rusas foro. Sitio http://www.russianarms.ru/, 2009
Zaloga Steven J., Scud misiles balísticos y sistemas de lanzamiento de 1955-2005. Osprey Publishing. 2006
Debe tener HORRORES ortográficos y de sintaxis pero es una traducción del ruso sepan entender:cheers2:
---------- Post added at 04:14 ---------- Previous post was at 04:12 ----------
Si algún mod lo devuelve a la parte de publicaciones me parece mejor, no tenia tienpo de meter todo esto antes
Video ruso de la operación de extracción de su silo fijo, colocación en remolque especial y traslado de un ICBM SS-18 "Satan".
Impresionantes las dimensiones del misil y los medios empleados.
http://redbannernorthernfleet.blogspot.com/
Impresionantes las dimensiones del misil y los medios empleados.
http://redbannernorthernfleet.blogspot.com/
Temas similares
- Redacción
- Noticias del Sitio Web
- Arie Egozi
- Noticias del Sitio Web
- Redacción
- Noticias del Sitio Web
- Redacción
- Noticias del Sitio Web
