Cutaways, Cortes Esquemáticos de Aviones
- Tema iniciado Motocar
- Fecha de inicio
Motocar
Colaborador
Cutaway F-25, concepto para un caza stealth especulativo, partiendo de solo un render y un palette de pequeño perfil desarrolle el concepto para este caza. Motocar
Cutaway Sukhoi Su-59, una versión altamente especulativa del caza stealth ruso ahora en un concepto monomotor y en dos versiones mono y biplaza, autor DJons y modificado por Motocar
Cutaway Sukhoi Su-59, una versión altamente especulativa del caza stealth ruso ahora en un concepto monomotor y en dos versiones mono y biplaza, autor DJons y modificado por Motocar
Última edición:
Motocar
Colaborador
Cutaway Heinkel P.1077 "Julia II" interpretacion especulativa del caza cohete de emergencia desarrollado por la firma Heinkel aqui mostrado en su versión de pilotaje normal (el Julia I tenia al piloto en tendido prono) buscaban reducir el area frontal lo mas posible para dificultar la detección por los artilleros delos bombarderos aliados en sus raids sobre la Alemania nazi, autor WEAL y modificado por Motocar para recrear este fallido proyecto.
Última edición:
Motocar
Colaborador
Cutaway CAVCA OA-4 "Mazo" avion de ataque. observación y entrenamiento proyectado por la pequeña firma CAVCA, esta empresa realizo tres proyectos y tuvo como uno de sus mayores promotores al ingeniero Adolfo Alfonzo (+) a quien tuve oportunidad de tratar, cutaway como tributo personal a su memoria. Modificado por Motocar
Última edición:
Motocar
Colaborador
Cutaway Curtiss P-40A, autor Clark compartido desde la web:
https://www.militaryimages.net/media/272747.118150/
https://www.militaryimages.net/media/272747.118150/
U.S. Air Force Accepts First Boeing KC-46A Pegasus Tanker Aircraft
https://boeing.mediaroom.com/2019-0...s-First-Boeing-KC-46A-Pegasus-Tanker-Aircraft
https://boeing.mediaroom.com/2019-0...s-First-Boeing-KC-46A-Pegasus-Tanker-Aircraft
Motocar
Colaborador
Cutaway D. Pokorzhevskiy, temprano concepto para un caza parasito montado en un bombardero sovietico, al estilo del Mcdonnell XF-85 "Goblin", el Pokorzhevskiy estaria propulsado por la copia rusa del motor centrifugo Rolls Royce Derwent, tendria una autonomia muy corta de escasos 10-15 minutos y estaria armado con dos cañones de 23 mm en su carenado ventral que tambien alojaba un largo patin para aterrizajes de fortuna en caso de fallar la maniobra de recuperación aerea o su bombardero/madre haya sido derribado. Author Motocar
Motocar
Colaborador
Cutaway Mikoyan Gurevich MiG-15SB, versión propuesta por la oficina de diseño MiG para realizar un caza especializado en ataque a suelo, para lo que se diseñaron e instalaron sendos soportes alargados en las alas, estos debian ser capaces de tportar dos bombas cada uno o una combinación del lanzacohetes UV-8-57 de ocho cohetes de 57 mm con alaetas desplegables y una bomba tras el mismo, es curioso observar las salidas laterales de los gases de los cohetes que permitia esta poco ortodoxa instalación ofensiva, tambien se incorpraron puntos sub-alares para el lanzamiento independiente de cohetes no guiados de mayor calibre, autor Aviagraphica y retocado por Motocar para recrear esta muy poco conocida versión de este caza-bombardero MiG que fue propusto como Shturmovik a reacción.

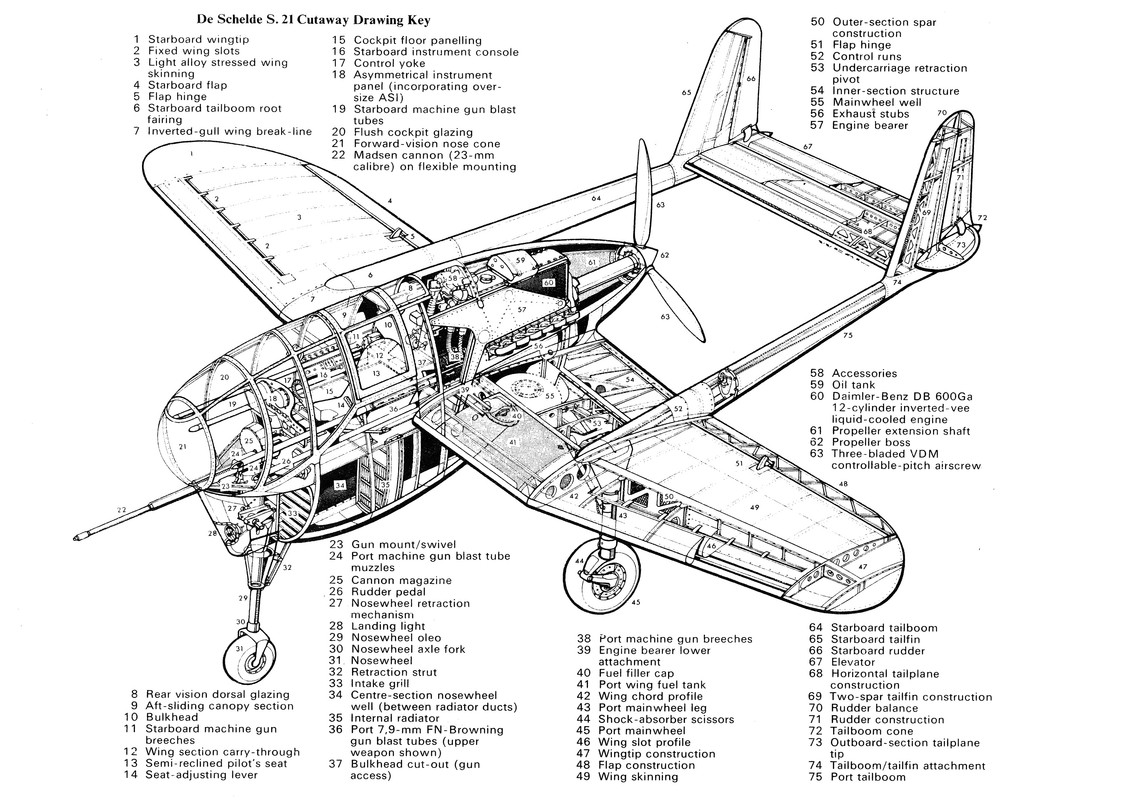

A well known cutaway but to my opinion a bit distorted to fit the page./
Un corte bien conocido pero, en mi opinión, un poco distorsionado para ajustarse a la página.

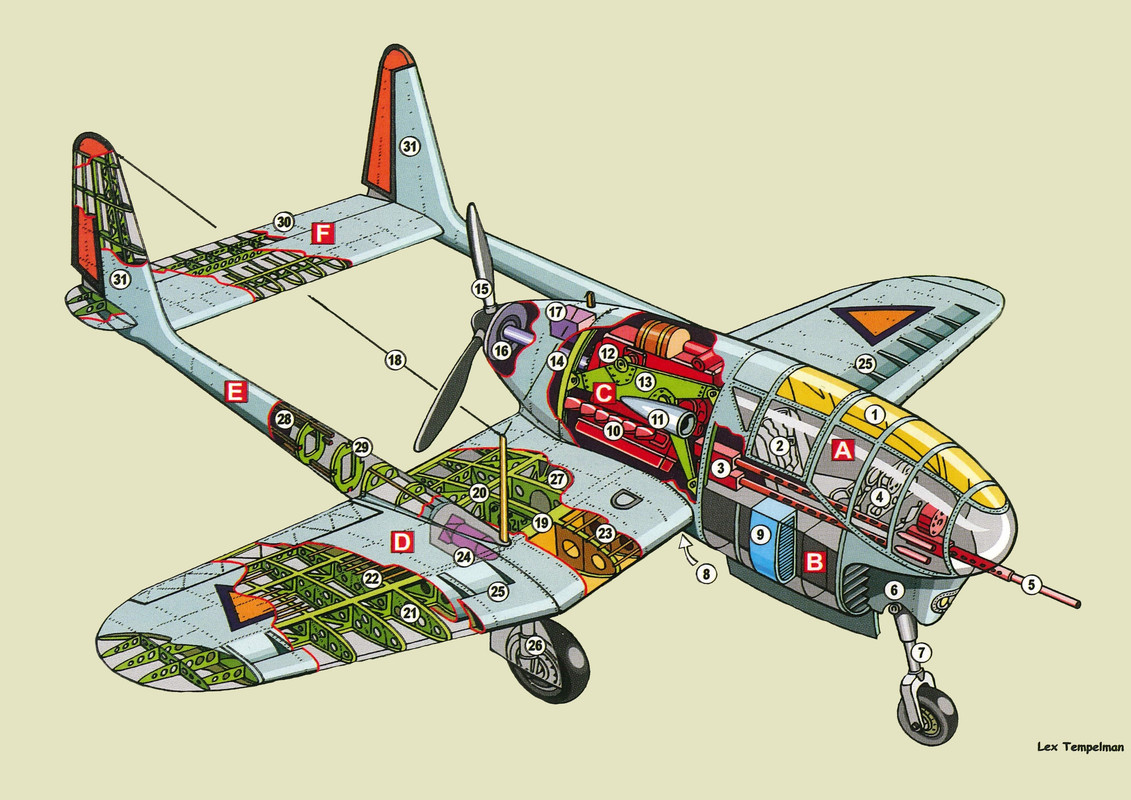

De Schelde S-21 to late to be off any importance to the war in may 1940, it was destroyed in a bombardment . here a some what more realistic drawing ( repost)/
Hasta tarde para dejar de tener importancia para la guerra en mayo de 1940, fue destruida en un bombardeo. Aquí un poco más realista dibujo (repost)

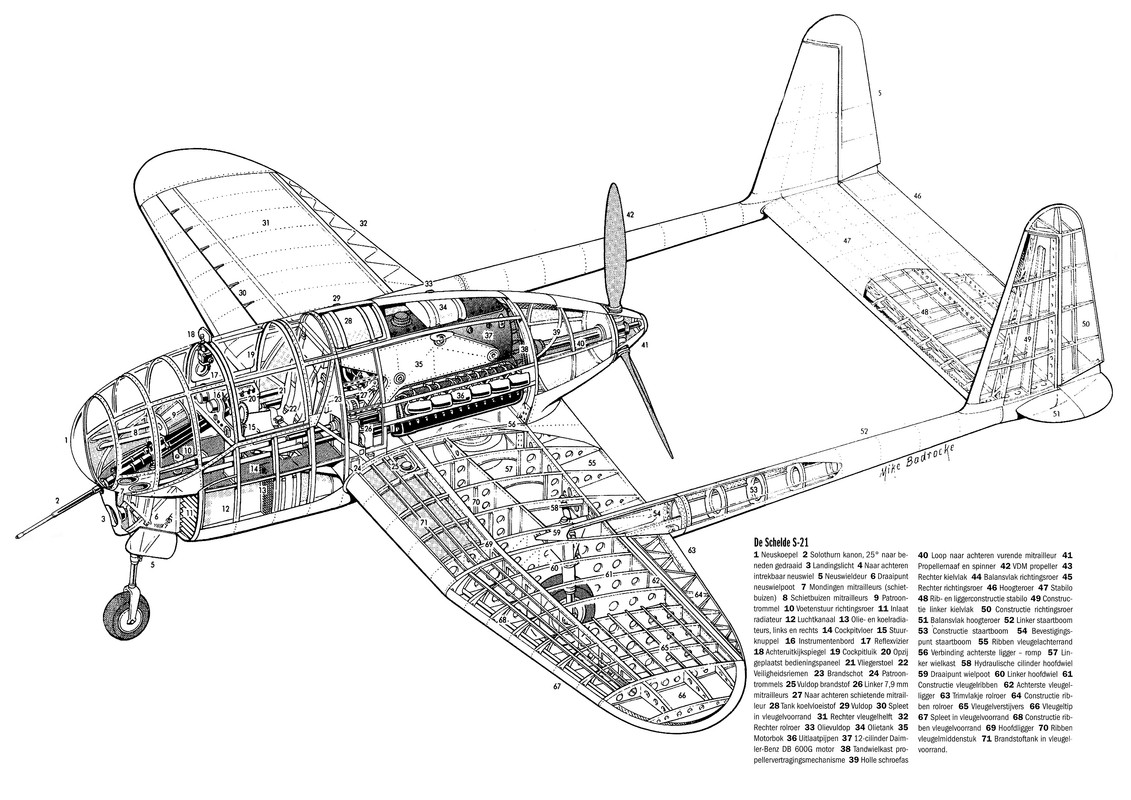

So the Germans used it as a propaganda plane and named it Focke Wulf FW-198. The English believed the story for a while. Recently I found a drawing by Mike Badrocke which, to my opinion, looks like the real plane, should it have been finished./
Así que los alemanes lo usaron como un avión de propaganda y lo llamaron Focke Wulf FW-198. Los ingleses creyeron la historia por un tiempo. Recientemente encontré un dibujo de Mike Badrocke que, en mi opinión, se parece al avión real, si se hubiera terminado. (google translate)
Hope you all enjoy it!
Un corte bien conocido pero, en mi opinión, un poco distorsionado para ajustarse a la página.
De Schelde S-21 to late to be off any importance to the war in may 1940, it was destroyed in a bombardment . here a some what more realistic drawing ( repost)/
Hasta tarde para dejar de tener importancia para la guerra en mayo de 1940, fue destruida en un bombardeo. Aquí un poco más realista dibujo (repost)
So the Germans used it as a propaganda plane and named it Focke Wulf FW-198. The English believed the story for a while. Recently I found a drawing by Mike Badrocke which, to my opinion, looks like the real plane, should it have been finished./
Así que los alemanes lo usaron como un avión de propaganda y lo llamaron Focke Wulf FW-198. Los ingleses creyeron la historia por un tiempo. Recientemente encontré un dibujo de Mike Badrocke que, en mi opinión, se parece al avión real, si se hubiera terminado. (google translate)
Hope you all enjoy it!
De la web Paralay, el Sukhoi Sh-90 (Sturmovik-90 o Avión de Ataque de los 90). Mientras que a MiG se le encargo el desarrollo del I-90 (caza de los 90) que luego se convirtio en el MiG 1.44/42, a Sukhoi le toco el diseño de un avión de ataque pesado de baja observabilidad. Su extraña configuración se debia a los requerimientos operacionales, como ser bodegas internas y motores ocultos.
https://pkk-avia.livejournal.com/58714.html
https://pkk-avia.livejournal.com/58714.html
Motocar
Colaborador
Cutaway Moshier Aurora 400. Corte esquematico altamente especulativo del fallido proyecto de Michael W. Moshier para crear un VTOL muy avanzado para su tiempo que hacia uso de la tecnologia "Ejector Lift" usado anteriormente en el prototipo Lockheed XV-4A, que tuvo grandes dificultades en su desarrollo, basado en esa esa tecnologia su creador pensaba en idear, un vehiculo mas simple que no paso mas alla de reportajes en revistas especializadas en aviación y la publicidad aparecida en revistas como Popular Mechanics para luego estar presente en los avisos clasificados de la misma revista a fines de los años ochenta, aqui les dejo un cutaway en una interpretación libre sobre el mismo, proximamente añadire la infografia completa. Autor Motocar
Última edición:
Motocar
Colaborador
Cutaway HAL LCA Mk.2 Navy Tejas, la mas reciente propuesta sobre el caza delta indio embarcado tras su fracaso por exceso de peso de ser aceptado por la armada india, se estudian varias versiones para mejorarlo y hacerlo llegar a las cubiertas de los portaaviones indios, las modificaciones mas visbles incluyen un morro mas largo y fino que incorpora un radar AESA de diseño indio, una cabina un poco mas elevada y cuya cubierta es de visión total y carente de marcos, otro cambio visible es la incorporacion de tanques conformados entre las raices alares y el fuselaje para rematar en dos cortas extensiones ahora mas anchas en la parte trasera a los lados de la tobera del motor, autor Mike Badrocke y modificado por Motocar
P.D. Ya se arreglo el problema para compartir la imagen
P.D. Ya se arreglo el problema para compartir la imagen
Última edición:
