Cutaway IOMAX "Anchangel" propuesta de conversión de avión de fumigación como avión COIN, en este caso equipado con la mas moderna tecnologia de iluminación de blancos con señalizador laser y propulsado por un turboeje Pratt&Whipney Canada PT-6 y una helice de 5 palas, con cabina en tandem piloto y observador/artillero, este ultimo encargado de todo el manejo del arsenal, en latinoamerica al igual que en Africa se ha mostrado mucho interes por incorporar y utilizar este tipo de soluciones por su economia y robustez, autor no identificado asociado a la firma productora, corte en colres de tamaño medio y excelente resolución, compartido desde el foro:

https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_116.html



[Motocar]

Cutaway Blohm & Voss BV.40, proyecto para crear un planeador de caza pesadamente blindado al frente que hiciera frente de forma economica en medios a las oleadas diurnas de bombarderos aliados que atacaban la infraestructura y ciudades de la Alemania nazi, autor no indicado en el dibujo, compartido desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_111.html

Cutaway lateral Yakovlev 15, en versiones de caza y vistas adicionales de la versión de entrenamiento, compartido desde el mismo foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_110.html



[Motocar]

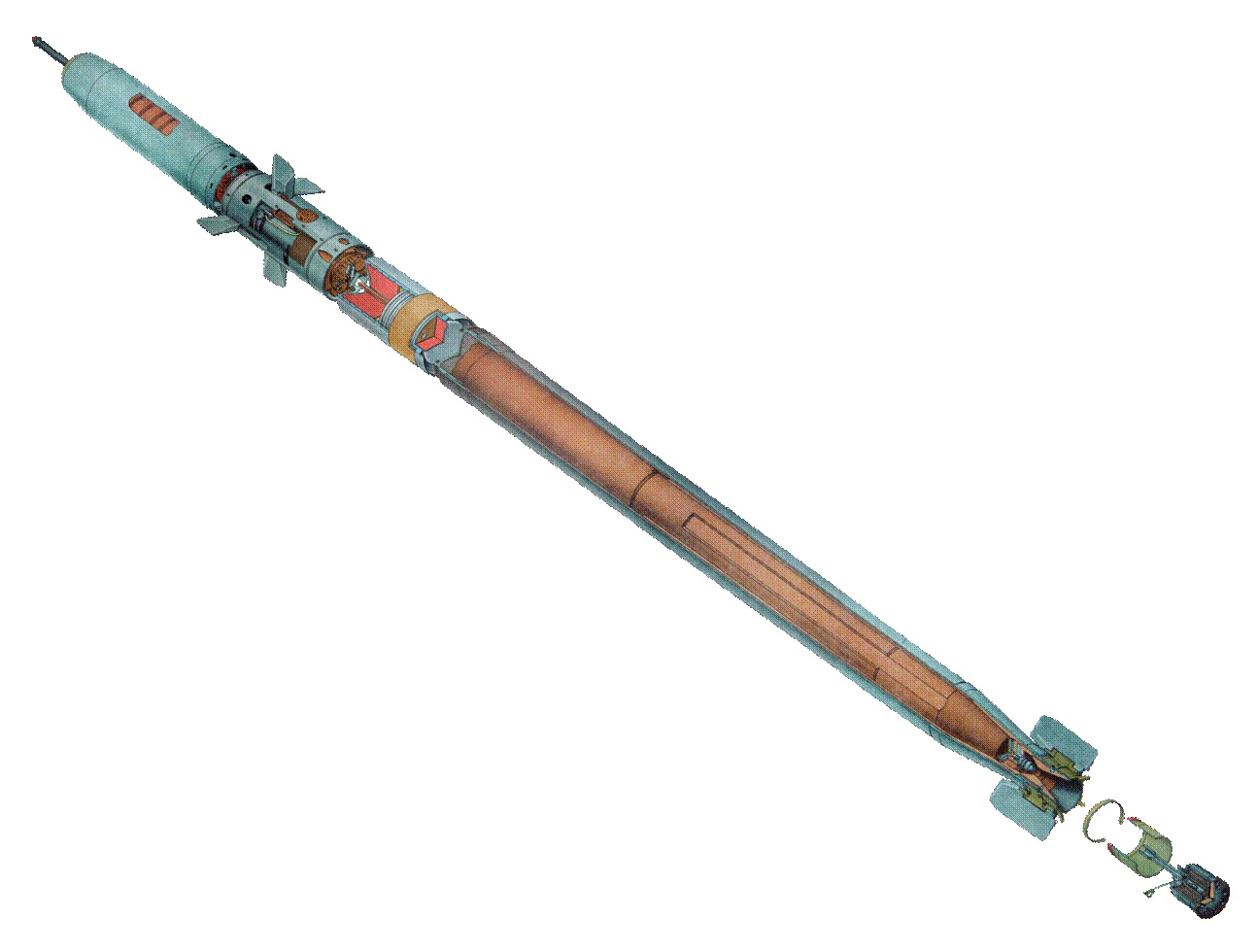

Cutaway RS-1A mas conocido como AA-1 Alkali, primer misil aire-aire sovietico, guiado por radar algo complejo que sin embargo mostraba grandes adelantos en aquellos primeros años, llego hasta a equipar al MiG-21 aunque cueste creerlo, en aquellos primeros aviones como el MiG-19P con su radar RP-2U Izumrud-2, este tenia la partiularidad de tener dos antenas una emisora y otra receptora a diferencia de los radraes occidentales que emitian cesaban para recibir los rebotes y volvian a emitir, este radar estaba asociado a ese misil que era utilizaba como unico armamento en aquel caza el RS-1A, mas simple fue el desarrollo estadounidense del AIM-9 Sidewinder y su construcción modular copiado tras ingenieria inversa capturada con misiles incrustados en sus cazas MiG sin explotar a fines de la decada de los cincuenta luego que cazas MiG-17 chinos regresaron de combates contra F-86F taiwaneses durante un breve conflicto



[Motocar]

Cutaway Sukhoi Su-5 proyecto de caza sovietico con motor a pistones y un compresor movido por este y que lleva aire a una serie de quemadores que al quemar combustible produce empuje que complementa al motor a embolos, era una salida a la busqueda de un caza que pudiera hacer frente a la amenaza del caza a reacción aleman Messerschmitt Me-262, al igual que el MiG que usaba el mismo tipo de motorización y hasta entro en servicio en la inmediata posguerra en un pequeño numero de unidades, autor WEAL y compartido desde la web:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_91.html

Cutaway Fiat G-91Y el caza italiano que salio vencedor del concurso para obtener un caza ligero para las fuerzas de la OTAN, algo que al final no se dio y solo equipo a las fuerzas aereas de Alemania e Italia, Portugal adquirio algunos ejemplares pero en esos años todavia no pertenecia a la organización defensiva paneuropea, autor no identificado en el dibujo y compartido desde la web:
https://www.mycity-military.com/imgs4/226411_92268550_fiat g.91.jpg



[Motocar]

Cutaway Pilatus PC-9 Turbo Trainer, con infografia en aleman publicado en la revista Aero Revue autor Dal y compartid desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_78.html



[Motocar]

Cutaway Mikoyan Gurevich MiG-21 F13, en un corte esquematico poco conocido carente de la infografia y compartido desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_75.html



[Motocar]

Cutaway Igla, el misil de hombro muy temido en occidente por su facilidad de operación y disponibilidad en grandes numeros, el temor de occidente es que caigan e manos de terroristas, como ya sucediera en el pasado cuando grandes numeros de misiles Stinger fueron entregados a los Mujaidines en Afganistan para la lucha contra la aviación sovietica y luego fueron a engrosar el arsenal de los Talibanes. Compartido desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_71.html



[Motocar]

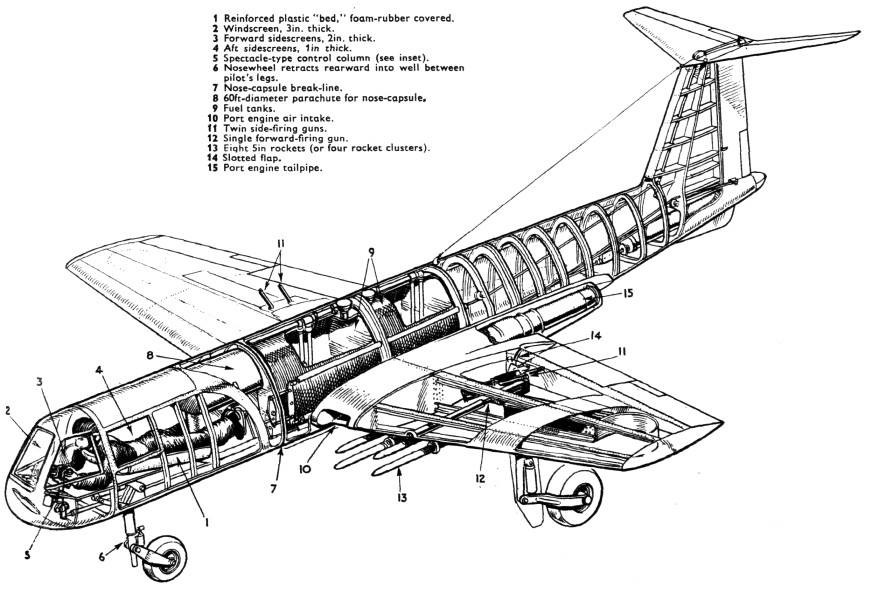

Cutaway Martin Mighty Midget, concepto para un minimo caza bimotor a reacción de pilotaje en tendido "Prono", ya expuesto en el tema ahora con varias imagenes para complementar el post, autor no identificado y compartido desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_61.html


https://s25.postimg.cc/j5k66fcyn/226411_83881459_mmm.jpg

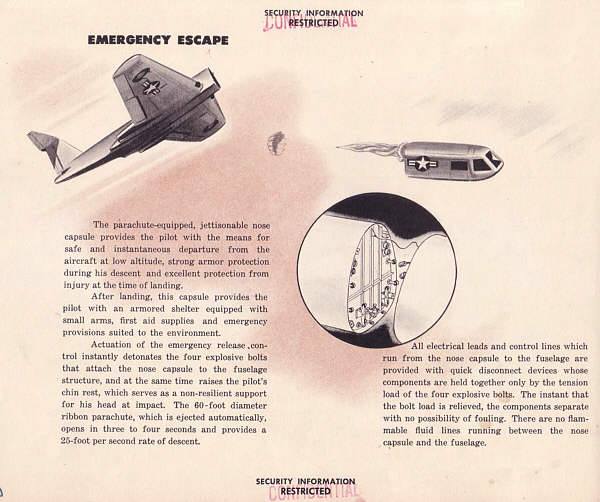

Sistema de escape de emergencia del Mighty Midget



[Motocar]

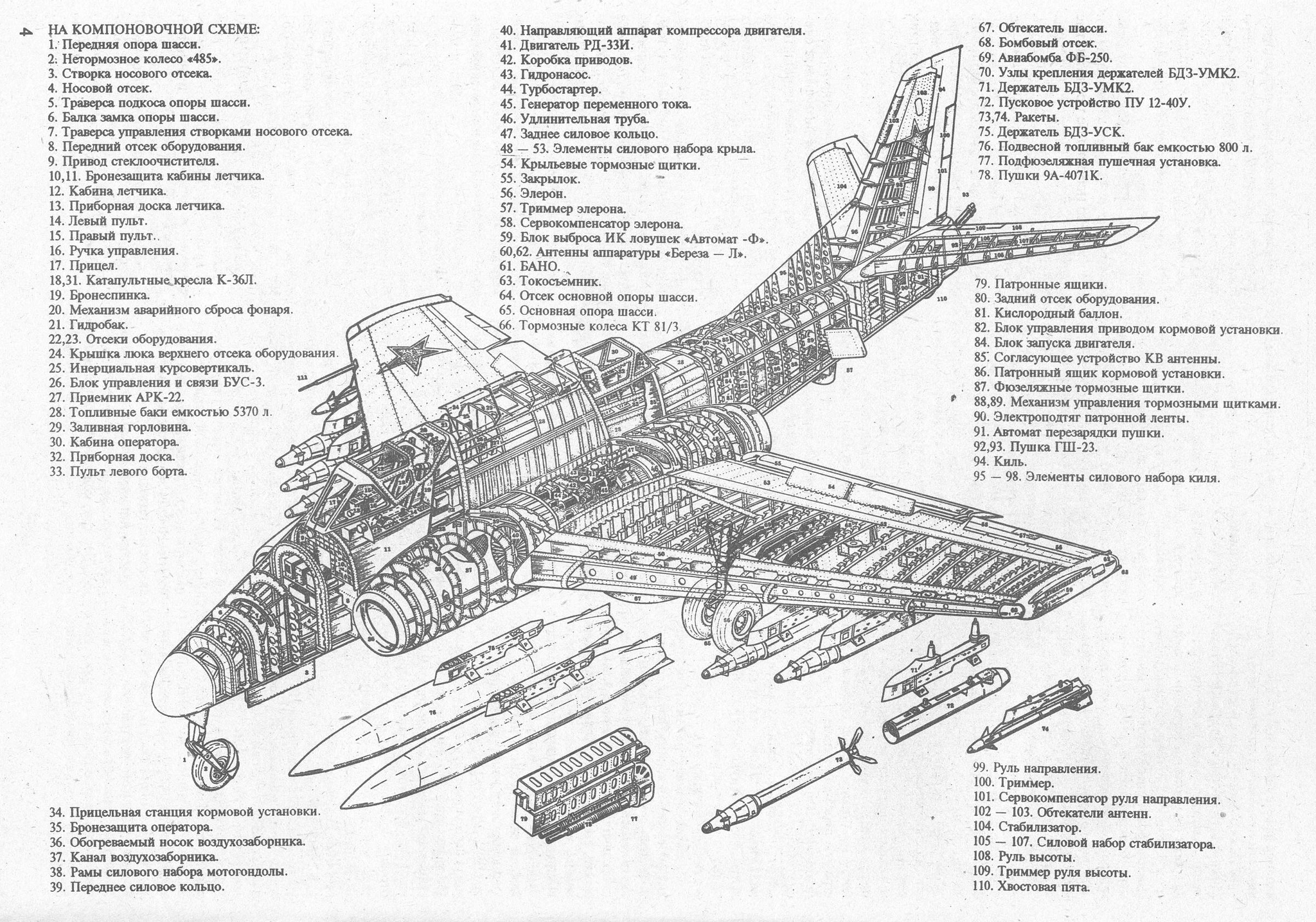

Culaway ilyushin Il-102 el avion que renovaba el concepto de "Tanque Volador" ya expuesto en el tema ahora lo hace en un formato mas pequeño pero conmas resolución, autor no identificado y compartido desde el foro:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_62.html



[Motocar]

Cutaway Saab 105 "Safir" el avión de entrenamiento a reacción avanzado con versiones de ataque ligero, propulsado por dos motores GenerlElectric J85 y con cabina lada a lado que segun algunos entendidos es la mejor a la hora de ver el rostrodel alumno, autor Liljemalm y retocado por motocar paar unir ambas mitades tras el escaneo.



[Motocar]

Cutaway F+W N-20 Aiguillon, corte lateral del raro avión suizo mostrando las diferentes combiaciones de armamento tanto como caza, bombandero y la de reconocimiento fotografico, autor no indicado en el dibujo y compartido desde el foro.
https://www.secretprojects.co.uk/forum/index.php/topic,5188.0/all.html



[Motocar]

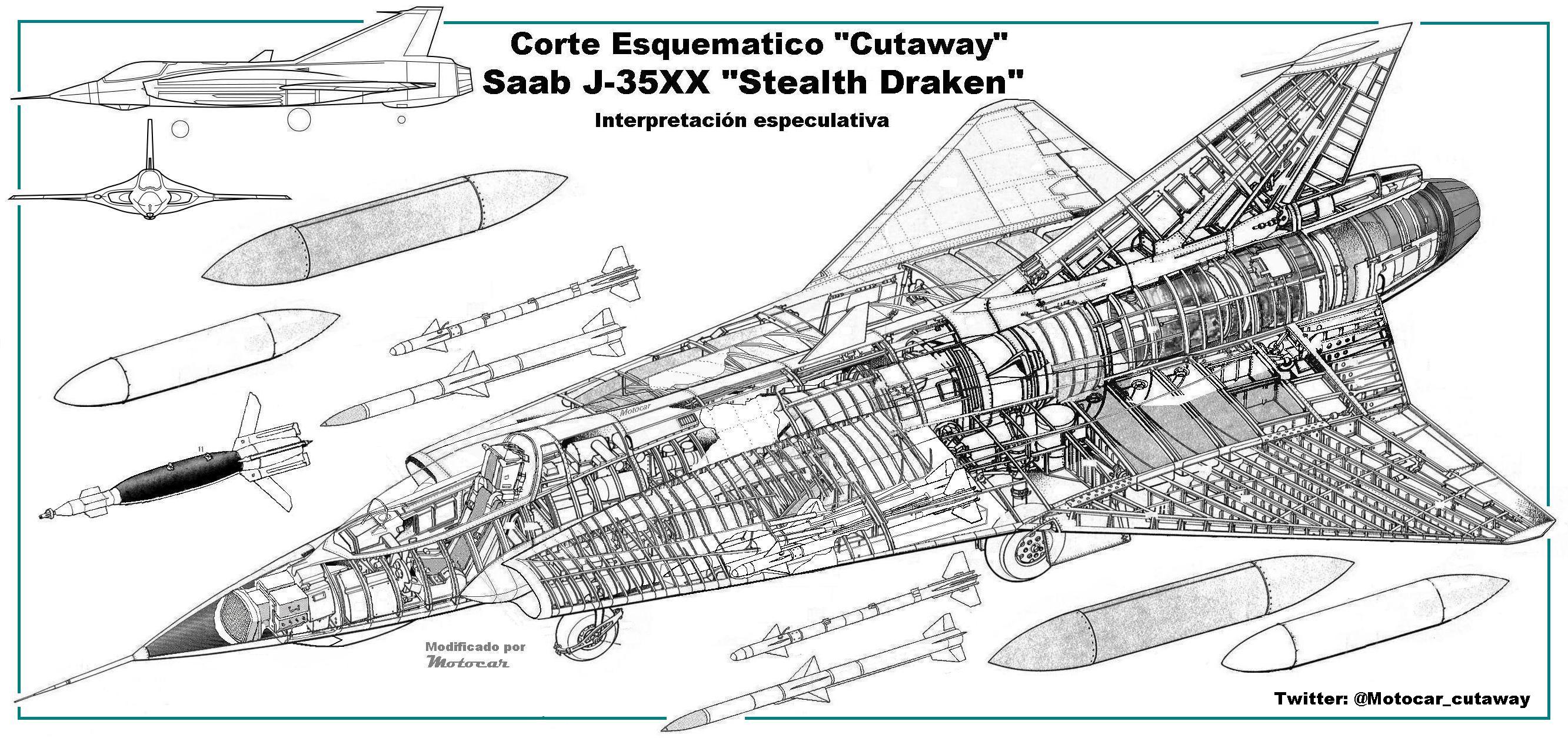

Cutaway Saab Draken Stealth nuevamente retocado para añadir detalles que quedaron pendientes, autor no identificado y retocado por Motocar



[Motocar]

Lateral Ar-240V1,V2, se buscan mas datos para mas adelante realizar un cutaway, autor no identificado y compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php/topic,14663.0/all.html

Palette Ar-240V1,V2

Detalle fotografico de su curioso aerofreno



[Motocar]

Video cutaway Lokcheed Martin F-35, sin pertenecer al tema como tal en el mismo se muestran imagenes del cutaway del F-35 desde la parte inferior en especial las bodegas de armas, compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php/topic,127.0/all.html

http://imgur.com/twmK3rH



[Motocar]

Cunliff-Owen OA-1 Clyde Clipper, repost del ya conocido pero ahora con fondo azul producto de un retoque de Motocar, publicado en una revista y compartido desde el foro:
Secretprojects.co.uk



[Motocar]

Cutaway Fokker F-180, proyecto del proyecto avión tetramotor con doble cola pasajero de la firma holandesa que incorporaba en la seccion central un ala/fuselaje sustentante parecido a los conceptos de Burnelli. Compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php/topic,17174.0/all.html

Detalle cubierta de vuelo y pasajeros



[Rupert]

Cutaway Fokker F-180, proyecto del proyecto avión tetramotor con doble cola pasajero de la firma holandesa que incorporaba en la seccion central un ala/fuselaje sustentante parecido a los conceptos de Burnelli. Compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php/topic,17174.0/all.html

Detalle cubierta de vuelo y pasajeros

Like to add this drawing of the Fokker Type 180/

Me gusta agregar este dibujo del Fokker Type 180



[Rupert]

Cutaway Heinkel P.1077 Julia I, corte lateral del proyecto de caza cohete de la firma alemana, en el Julia I se evaluo la posición de pilotaje en tendido "Prono", tenia la ventaja de reducir la sección frontal con todas sus ventajas aerodinamicas y tacticas pero con el inconveniente para el piloto por la dificultad de acostumbrarse a dicha posición de pilotaje.

Posteriormente evoluciono hacia una versión de pilotaje mas convencional el Heinkel Julia II con el piloto sentado en una minuscula cabina, tenia el conocido motor cohete con dos camaras una para el combate y la otra menor para el vuelo de crucero, ambos modelos tenian un concepto que se podria considerar obsoleto comparado con el Messerschmitt Me-163 Komet pero era una solución simple y desesperada de construir un caza que fuera de facil construcción y libre de complejidades que en ese momento habia que dejar de lado.
Corte lateral Heinkel Julia II

Ambos cortes esquematicos de autor no identificado y compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php/topic,17110.0/all.html

In reply of the other topics Bohm und Voss BV.P211, Messerschmitt P.1101 and the final form of the Bell X-5/
En respuesta a los otros temas Blohm und Voss BV.P211, Messerschmitt P.1101 y la forma final de Bell X-5



[Motocar]

Thanks Rupert for shared this cut`s drawing



[Motocar]

Cutaway Filper Helicopters Beta 200, el poco ortodoxo helicoptero civil de rotores en tandem que no logro el exito esperado por la empresa que lo diseño y construyo, sin ser un cutaway como tal se muestra en la esquina inferior izquierda de la imagen su estructura basica, compartido desde el foro:
https://www.secretprojects.co.uk/forum/index.php?topic=15141.0;all
