Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway Sky Freedom, replica sub-escalado del avión de entrenamiento Aero L-39 Delfin, autor no identificado y compartido desde:
http://www.skyfreedom.co.nz/news-blog/archives/04-2016
Otro enlace: https://www.fs.cvut.cz/veda-a-vyzkum/vysledky/vysledky-projektu/ul-39-albi/ul-39-konstrukce/

http://mechanika.fs.cvut.cz/veda-a-vyzkum/granty/dalsi-projekty/

Exitós



[Motocar]

Cutaway Yokosuka P1Y Ginga, bombardero rapido japones, en los ultimos dias de la Segunda Guerra Mundial fue pensado como vector para lanzar al misil suicida de la misma firma el "Ohka" Modelo 22 mas ligero y con motor motoreactor, autor Rikyu Watanabe, compartido desde el foro serbio:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_104.html

Cutaway Blohm und Voss BV 138, hidroavion nazi usado para vigilancia maritima, descubierta y rescate tambien conocido como "Sueco Volador", acompañado con excelentes palettes a color, de autor no identificado y compartido desde el foro serbio:

https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_102.html

Cutaway Mikoyan Gurevich MiG-15, en un corte esquematico poco conocido de autor no identificado fue publicado en 1958, compartido desde el foro Serbio:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_101.html

Imagen editada por Motocar Cutaway del MiG-15 para limpiar la imagen...!

Exitós



[Motocar]

Cutaway Antonov An-74 TK200, con sus motores obre el extrados alar para aprovechar al maximo el "Efecto Coanda", corte esquematico en gran formato y calidad a color, autor Alexey Mikheev o Alexeyev 2004 y compartido desde el foro serbio:
https://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_94.html

Exitós



[Motocar]

Cutaway Race-plane Anequim (Mako) autor no identificado y compartido desde:
http://www.flyingmag.com/anequim-project

Exitós



[Motocar]

Repost Cutaway SAIA-90, ahora retocado para reducir la envergadura y hacerla mas proporcionar al modelo originalmente proyectado, autor original Aviagraphica retocado por Motocar

Exitós



[Motocar]

A veces cuando miro mis modestos trabajos compartidos en el tema solo me queda decir como Chuck Magione "Feels So Good"

Disculpen el Off Topic



[Rober D]

Douglas C-133 Cargomaster Cutaway



[Motocar]

Cutaway Motocar Volador, concepto de moto voladora electrica, compuesto de dos modulo un vehiculo moto aerodinamica con un modulo aereo compuesto de alas, servomotores, baterias y 4 motores electricos que mueven dos ventiladores contrarrotativos, un dato curioso son los extremos alares con reductores de vortices, trabajo en progreso desarrollado por Motocar, proximamente añadire la infografia completa.

Ahora con la infografia completa "Cutaway Motocar Volador"

Exitós



[Motocar]

Cutaway Mignet Pulga del Cielo en un moderno concepto compartido desde el grupo de Facebook: Diseño Aeronautico, aqui les dejo la nota original y las imagenes:
Comparto mi diseño en proceso final del concepto Mignet Pulga del Cielo, pero con diseño moderno (aclaro que ese motor estacionario no es el adecuado, solo lo puse en el 3D como prueba del CG pero finalmente no cumplió los requisitos de peso/potencia). La idea del diseño era usar acero en el fuselaje y un diseño moderno.
Autor Cristian Gustavo Gonzalez para CGG Design www.ciclo.4t.com

Exitós



[Motocar]

Repost- Cutaway Sukhoi PAK FA T-50, compartido desde Pinterest:
https://es.pinterest.com/pin/332422016225034373/

Exitós



[Motocar]

Repost Cutaway Fokker T5 ó TV, bombardero medio de la firma holandesa siguiendo la tendencia de fines de los años treinta

Cutaway Fokker T5 ahora en un formato mayor y en colores de autor H.A. Somberg. compartido desde la web de almacenamiento de imagenes Imgur y el portal:
http://i.imgur.com/
https://alchetron.com/Fokker-T.V-2652380-W

Exitós



[Motocar]

Repost Cutaway Grumman F10F Jaguar, el caza de alas de geometria variable cancelado tras un pedido de 10cazas de preproduccion y mas de 100 para la armadaestadounidense, la principal causa fue la cancelación de la planta motriz Westinghouse que casi causa la salida de otros proyectos de cazas entre ellos el Douglas F4D Skyray, autor WEAL y compartido desde la web:
https://sobchak.files.wordpress.com

Exitós



[Motocar]

Cutaway Fokker F. VII avion para transporte "VIP" de la firma Fokker con su conocido rasgo caracteristico de esa epoca su ala alta de grueso perfil carente de arriostramiento tan solo los soprtes para el tren de aterrizaje principal, Autor R. Ter Cock, compartido desde la web:
http://szextant.blogspot.com/2016/07/

Exitós



[Motocar]

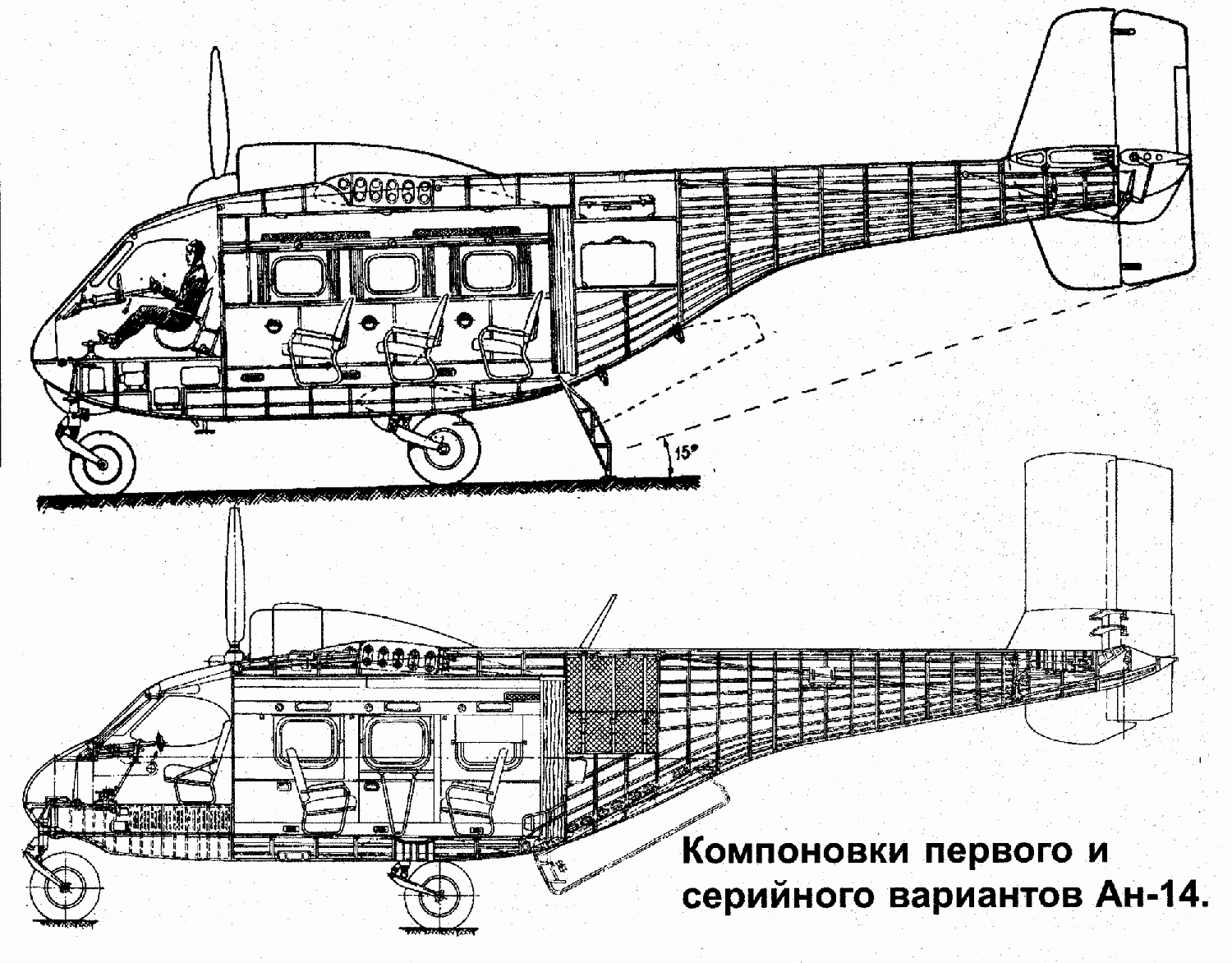

Cutaway Antonov An-14, avion bimotor de carga ligero de la era sovietica, ya expuesto en el tema ahora lo hace con un corte lateral de buena resolución de autor no identificado y compartido desde el Blog:
http://szextant.blogspot.com/2016/07/

Exitós



[Motocar]

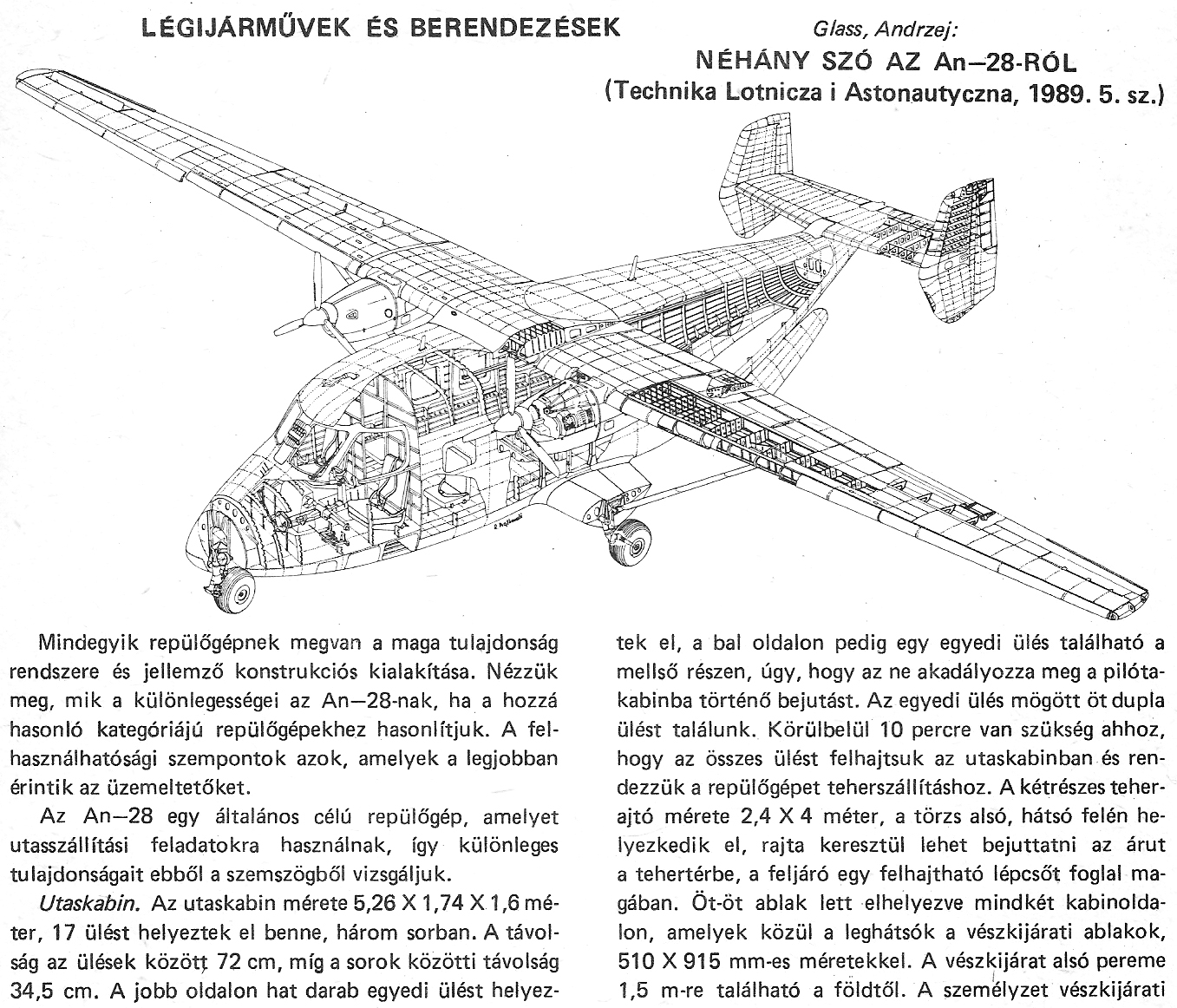

Cutaway Antonov An-28, evolución del An-14 ahora con motores turboprop y un fuselaje mayor, prontamente su produccion fue pasada a l firma polaca Mielec que lo fabrico con relativo exito y modifico cambiando sus motores a los Pratt & Whitney Canada PT-6 con lo ampliosu mercado, el Ejercito y la Guardia Nacional de la Fuerzas Armadas de Venezuela, autor Andrzej y compartido desde el blog:
http://szextant.blogspot.com/2016/07/

Cutaway Let L-200 "Morava" bimotor checoeslovaco ligero de uso general, dibujo de pequeño formato pero que nos permite apreciar su tecnica, autor

Disposición interior Let-200 Morava

Exitós



[Motocar]

Cutaway detalles tecnicos de las superficies de control y sus comandos, aqui les dejo el enlace

http://thanlont.blogspot.com/2011/03/

Ejemplo de alguna de las imagenes



[Motocar]

Cutaway BD-5, el micro-avión diseñado por el Ingeniero Jim Bede, aqui mostrado con el motor a piston y helice de empuje que poco despues se modifico su diseño para adaptarle una microturbina TRS-18 lo que de repente lo convirtio en uno de los aviones "Kit plane"mas atractivos (y peligrosos al inicio) con un gran exito sus prestaciones eran espectaculares para un avion tan diminuto, inicialmente se diseño con una cola en "V" que pronto fue abandonada, sus estabilizadores horizontales eran enterizos, tren de aterrizaje retractil y cabina que se desplegaba hacia atras garacias a tres bisagras, su larguero principal usaba el robusto diseño ya probado por Bede en su primer avion el BD-1 cuyo diseño fue vendido a la American Avaiation y se produjo como AA-1, autor no identificado y compartido desde el grupo de facebook:
BD-5 Experimental Airplane Group

https://s25.postimg.org/tuko1c56n/19601076_1490737467653290_6247530613917468380_n.jpg

Exitós



[Motocar]

Cutaway Mikoyan Gurevich MiG-25B, uno de los pocos cortes esquematicos de esta version, lamentablemente de muy pobre resolución durante el proceso de escaneo, autor sergio Riggato y retocado por Motocar para unir ly limpiar las imagenes

Exitós



[Motocar]

Cutaway TrikeWing del diseñador Cristian Gustavo Gonzalez 4t.com, propuesta interesante y muy creativa para un "Auto Avión" con capacidad para piloto y pasajero en tandem, mostrando detalles muy innovadores lastima que el corte esquematico es de muy pequeño formato no pudiendose apreciar muchos de las ideas y los detalles incorporados a la propuesta. Compartido desde el Blog:
http://www.cristiangustavogonzalez.4t.com/design_airplanes.html

Exitós



[Motocar]

Cutaway Cessna Modelo 407, propuesta para crear un jet ejecutivo partiendo del entrenador Cessna T-37A, para lo cual se debia ampliar la cabina, eliminar ambos asientos de ejección, y equipandolo con una cabina mas amplia con capacidad de cuatro personas, esto se logro alargando un poco el frente del fuselaje y otro poco la seccion trasera del mismo para conseguir mantener de nuevo el centro de gravedad, tambien se instalarón tanques en los bordes marginales de los planos para conseguir unas mejores prestaciones de alcance (El T-37 es conocido por su voracidad de combustible lo que siempre fue su talon de aquiles), autor WEAL y retocado por Motocar para recrear este concepto.

Exitós
