Cutaway ´s (Cortes Esquemáticos) de Tanques y Blindados
- Tema iniciado Rober D
- Fecha de inicio
Motocar
Colaborador

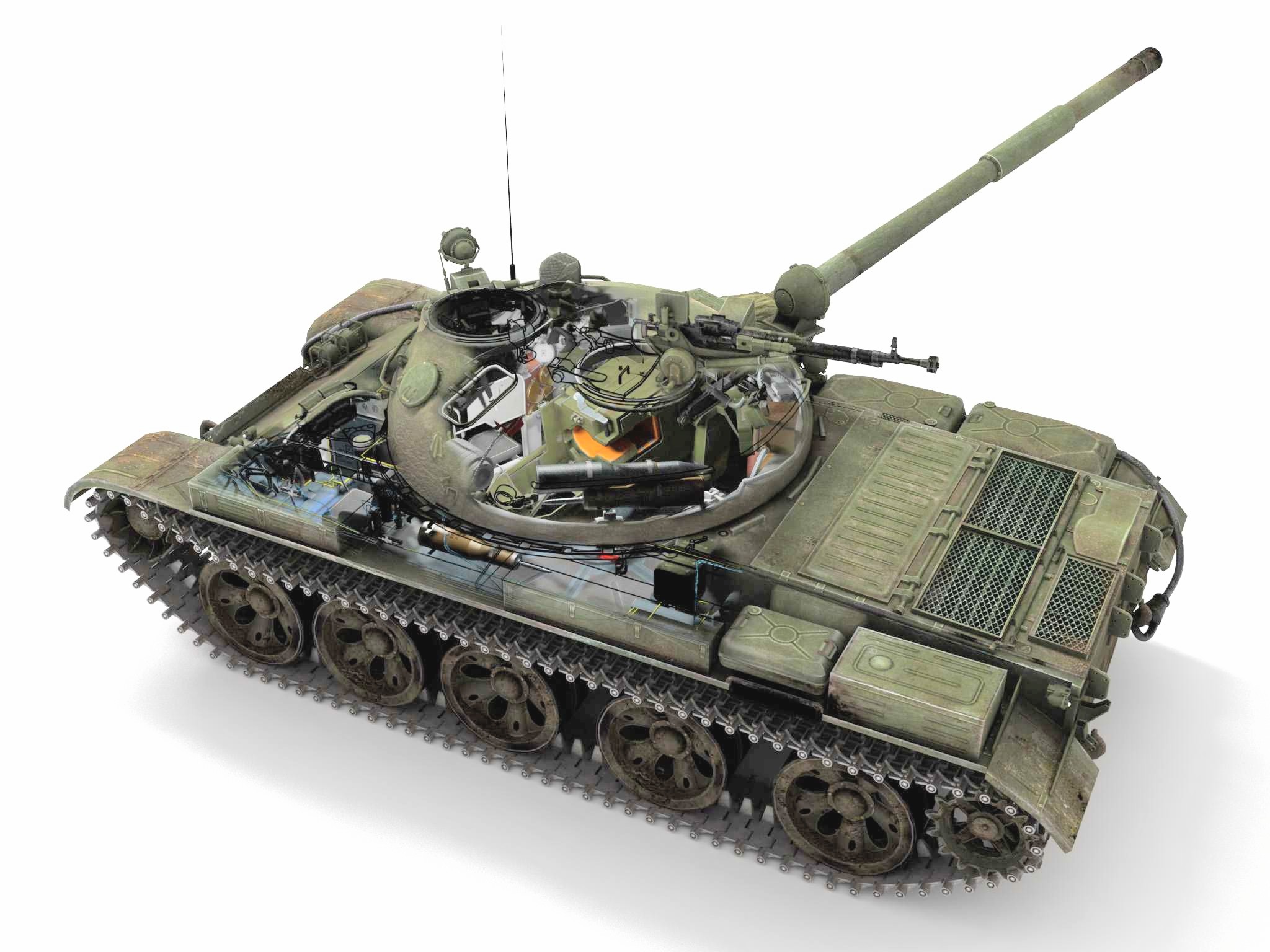

Repost Cutaway MBT T-62, el viejo pero efectivo tanque soviético que vio acción en Medio Oriente, Líbano 1982, Afganistán contra los muyahidines, Chechenia y en la guerra civil en Siria, actualmente libra batallas en la "Operación Especial"que llevan adelante los rusos en Ucrania, que tras las fuertes perdidas iniciales hecho mano de las grandes reservas de T-62 a los que actualizaron con una rápida puesta a punto añadiendo blindaje adicional y jaulas anti-drones suicidas, su uso principal es como artillería móvil para enfrentar nudos reforzados de tropas ucranianas, siendo una respuesta económica y practica a un recurso disponible. Autor no indicado retocado para aclarar la imagen y permitir una mejor visualización de sus partes (el originalmente posteado estaba muy oscuro)
Motocar
Colaborador
Cutaway AMX-32, derivado directo del AMX-30 del que suple sus deficiencias con mayor blindaje y equipos electrónicos, compartido desde:
Motocar
Colaborador
Cutaway AMX-56 Leclerd, compartido desde:
modelist-konstruktor.com
ПОСЛЕДНИЙ «AMX» ФРАНЦУЗСКОЙ ТАНКОВОЙ ДИНАСТИИ | МОДЕЛИСТ-КОНСТРУКТОР
Танкостроители разных стран не раз пытались создать новые машины совместными усилиями. Летом 1963 г. министры обороны США и ФРГ подписали соглашение о совместной разработке основного боевого танка для армий обоих государств по программе МВТ (Main Battle Tank). В 1969 г. на испытания были...
modelist-konstruktor.com
Motocar
Colaborador
Cutaway ZSU 23/4 Proyecto de Modernización el vehículo blindado antiaéreo que hizo estragos primero en Vietnam y posteriormente durante la Guerra del Yon Kippur en octubre de 1973, también a participado en muchos conflictos, quedando en evidencia su obsolescencia tanto en su radar como en en el procesamiento de las señales y peor aun ante las nuevas amenazas de la moderna "Guerra Electrónica", cambiando en muchas ocasiones de su rol como batería antiaérea dirigida por radar a artillera con sus poderosos 4 cañones de 23 mm para enfrentar posiciones enemigas en tierra, sin embargo se hizo esta propuesta de modernización y actualización dirigida a quienes operan este equipo, al dotarlo de un nuevo radar y medidas contra electrónicas y mejores pantallas para una mejor conciencia institucional del entorno de la guerra moderna, sacando partido de un sistema que todavía muestra su valía para negar el espacio aéreo a la aviación enemiga y mas al desafió impuesto de los mas recientes "Drones" en los modernos conflictos, siendo su operación mas económica que el uso de misiles antiaéreos sean Manpads o misiles mas potentes, que seria como usar un martillo contra una mosca con el desperdicio de recursos finitos. tomado de la publicidad digital de la propuesta y colocado en una sola imagen, donde se aprecian los interiores del antes y después así como las antenas del modelo inicial y el de la modernización. Motocar
Última edición:
Motocar
Colaborador
Cutaway MBT Leclerc, el mas moderno tanque principal de batalla, compartido desde:
Repost Cutaway MBT Leclerc, compartido desde:
Aqui en gran formato
Vision digital con los principales componenetes externos, llamativo el blindaje adosado al exterior sobre las orugas. Compartido desde:
www.globalsecurity.org

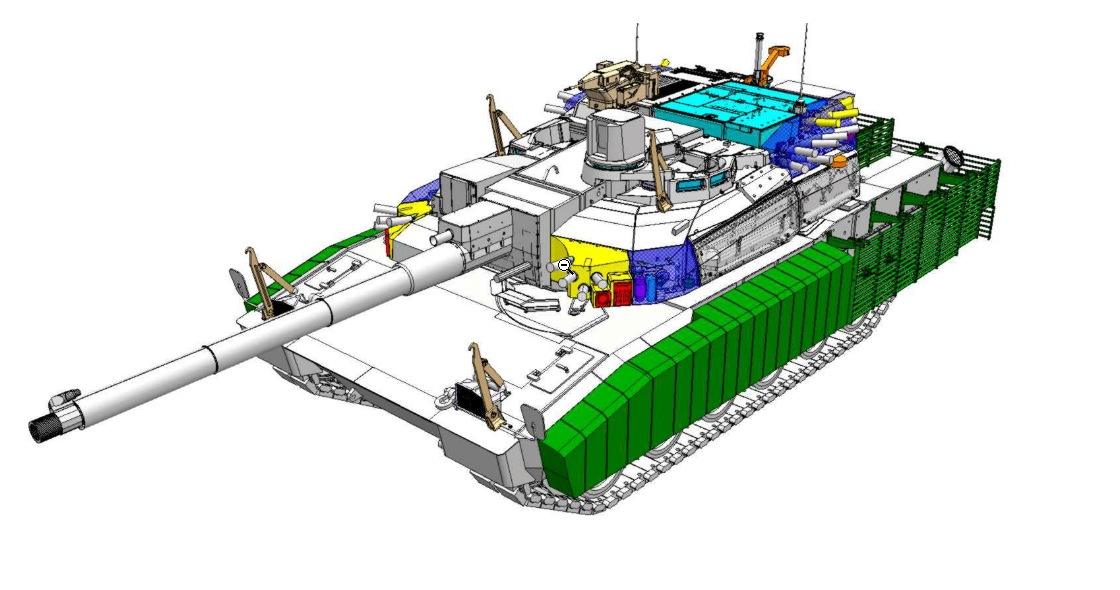

Propuesta de blindaje adicional del Leclerd francesde cara a los nuevos desafios del moderno campo de batalla y compartido desde:
www.globalsecurity.org
Repost Cutaway MBT Leclerc, compartido desde:
Aqui en gran formato
Vision digital con los principales componenetes externos, llamativo el blindaje adosado al exterior sobre las orugas. Compartido desde:
MBT Leclerc Scorpion / XLR / Leclerc R (Rénové)
The Leclerc tank is a tank incorporating the products of the most recent technologies, it reaches a level of excellence on each traditional quality: mobility, protection, and fire power.
Propuesta de blindaje adicional del Leclerd francesde cara a los nuevos desafios del moderno campo de batalla y compartido desde:
MBT Leclerc Scorpion / XLR / Leclerc R (Rénové)
The Leclerc tank is a tank incorporating the products of the most recent technologies, it reaches a level of excellence on each traditional quality: mobility, protection, and fire power.
Última edición:
Motocar
Colaborador
Cutaway lateral y en planta del MBT S Tank el moderno tanque sueco, un diseño original sin torreta y una moderna suspensión hidráulica que permitía apuntar en elevación el cañón de 105 mm del arma principal, un tanque mas pensado para posiciones defensivas tras parapetos muy bien camuflados desde donde emboscarían a los blindados enemigos para luego retirarse rápidamente a una nueva posición, ayudado por su muy baja silueta, compartido desde:
Vistas adicionales compartidas desde:
Imagen compartida desde:
Vistas adicionales compartidas desde:
Imagen compartida desde:
Yo diría que el K2 y el Type 10 son mucho más modernos.Cutaway MBT Leclerc, el mas moderno tanque principal de batalla, compartido desde:
Repost Cutaway MBT Leclerc, compartido desde:
Aqui en gran formato
Vision digital con los principales componenetes externos, llamativo el blindaje adosado al exterior sobre las orugas. Compartido desde:
MBT Leclerc Scorpion / XLR / Leclerc R (Rénové)
The Leclerc tank is a tank incorporating the products of the most recent technologies, it reaches a level of excellence on each traditional quality: mobility, protection, and fire power.
Motocar
Colaborador

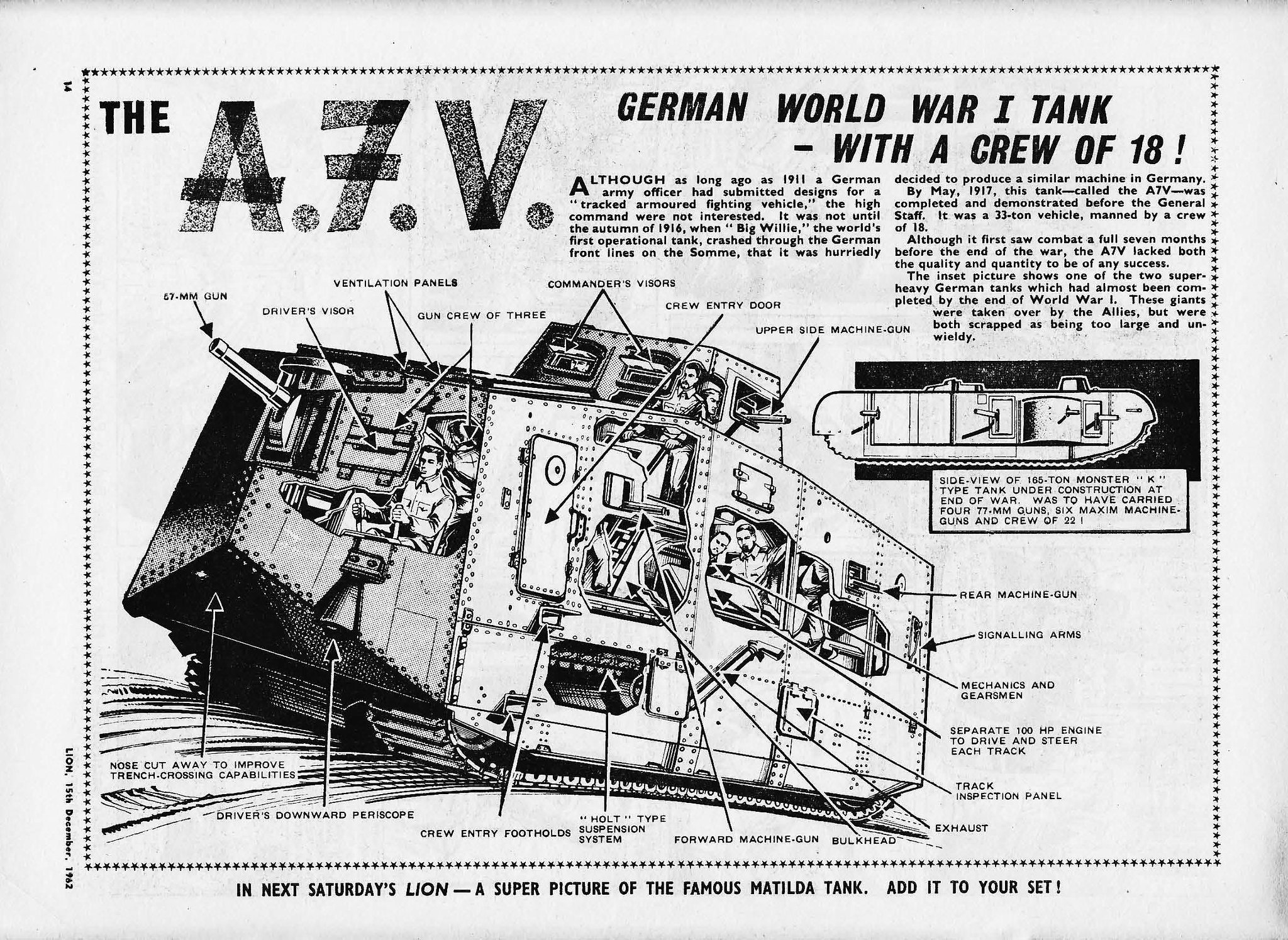

Cutaway A.7.V. el monstruoso tanque alemán de la 1era Guerra Mundial con 18 tripulantes, llego muy tarde y tan solo unas pocas unidades producidas, todas destruidas tras ser inspeccionadas fueron enviadas a desguace, una pena solo sobreviven fotos y algún que otro dibujo original.
compartido desde el foro:
www.mycity-military.com
compartido desde el foro:
Preseci i shematski prikazi vojne tehnike
Motocar
Colaborador

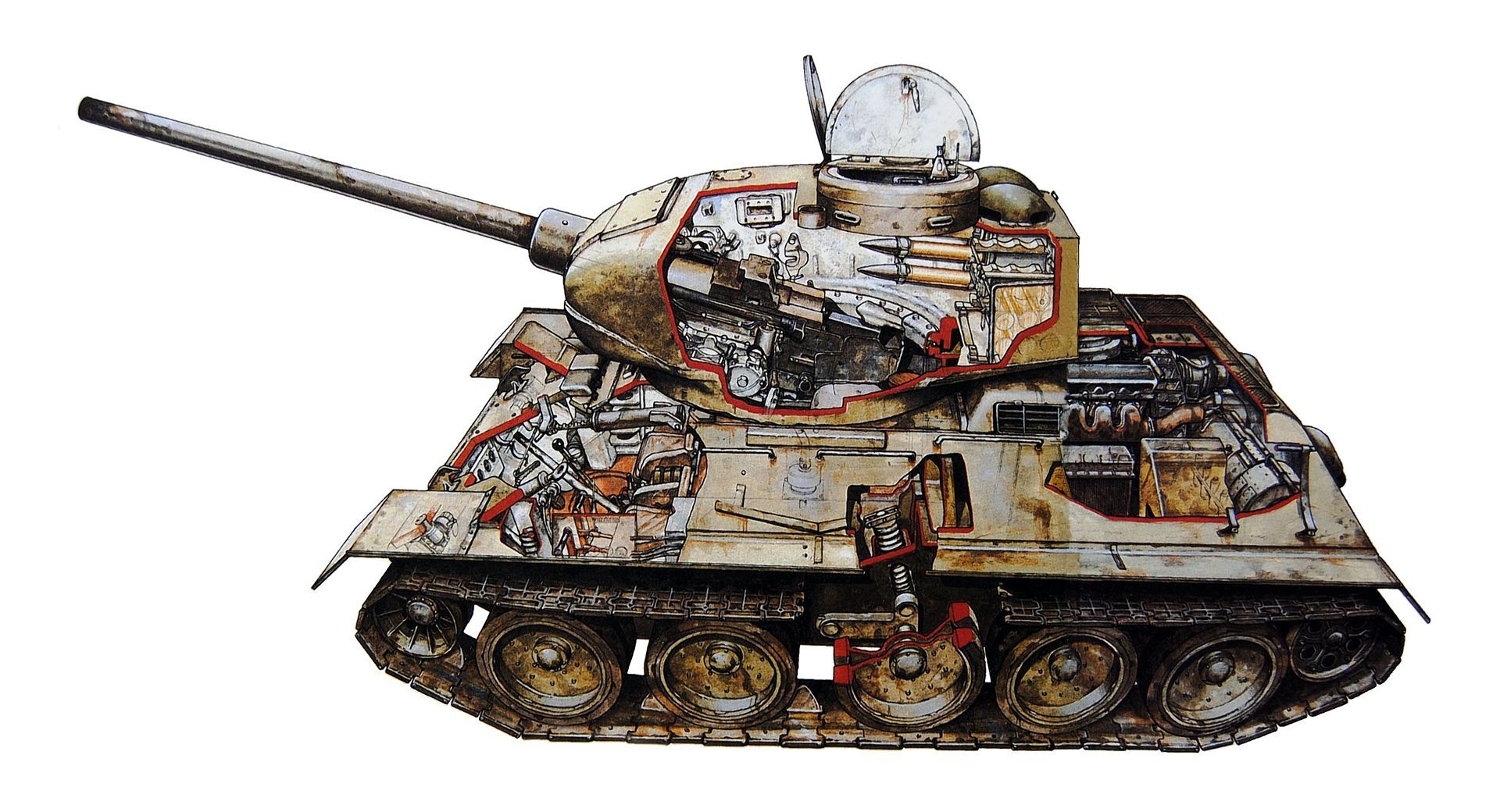

Cutaway T-34/85, la versión con torreta mas grande y un cañón de mayor calibre, aun así la tuvieron muy difícil al hacer frente a los tanques nazis Tiger, Phanter y King Tiger, sin embargo aun encajando grandes perdidas el avance soviético ya era imparable, mas cuando integraron a sus arsenal el JS-2 con cañón de 122 mm, justamente desarrollado para enfrentar a los Tiger y Phanter nazis, luego del fin de la guerra muchos T-34/85 fueron entregados a países de la órbita soviética viendo acción en diferentes contiendas alrededor del mundo, tanto en Asia como África sin dejar de lado su incorporación a los ejércitos del Pacto de Varsovia (respuesta a la creación de la OTAN) autor no indicado y compartido desde:
Motocar
Colaborador

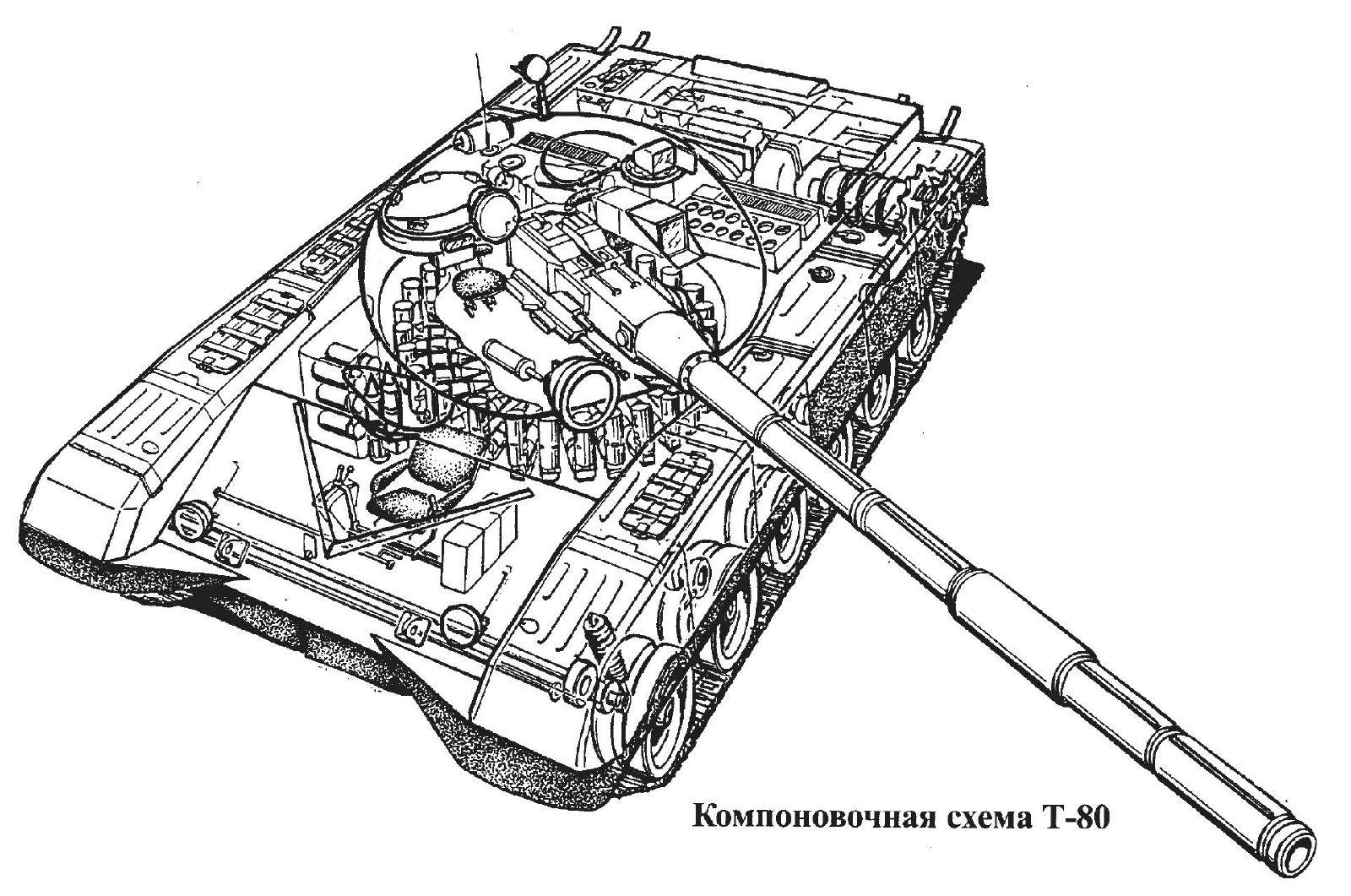

Cutaway T-80 Oplot M, compartido desde:
Motocar
Colaborador
Cutaway en Lateral y Planta T-55, compartido desde:
Motocar
Colaborador
Off topic

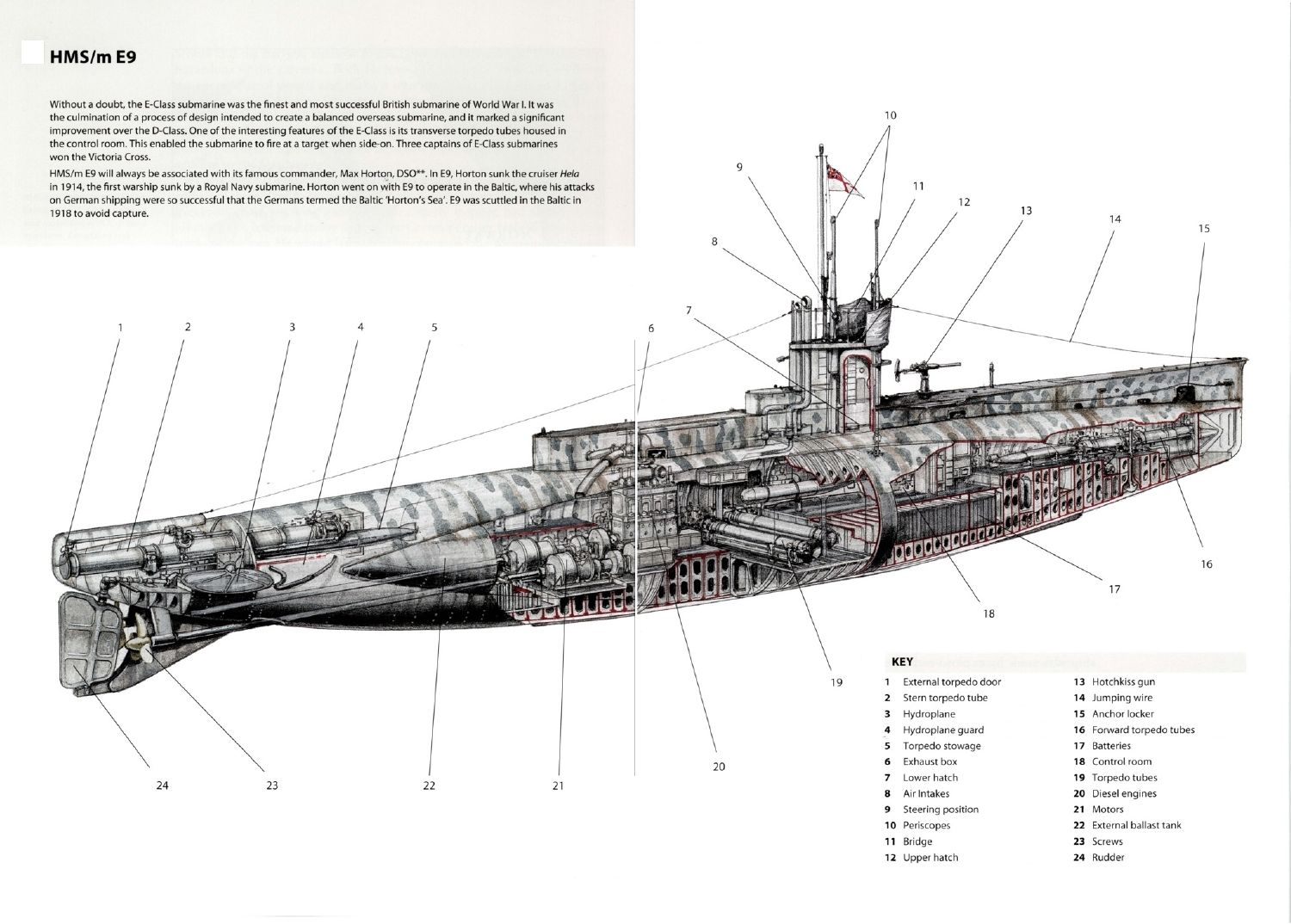

Cutaway Submarino Britanico HMS/E9, compartido desde:
ww2aircraft.net
Cutaway Submarino Britanico HMS/E9, compartido desde:
Aircraft of World War II - WW2Aircraft.net Forums
World War II Aviation, Historic, Current, Models, and any thing in the air
ww2aircraft.net
Motocar
Colaborador
Cutaway Modern KF51 Panther MBT, propuesta con cañon de 130 mm, en tecnica digital (render) de autor no indicado compartido desde:
armyrecognition.com
Cutaway MBT Leopard 2, para efectos comparativos
Discover technical features of new German KF51 Panther MBT tank from R
google_ad_client = "pub-4068738923530102"; /* 468x15 data sheet menu top dark green */ google_ad_slot = "3500417247"; google_ad_width = 468; go
armyrecognition.com
Cutaway MBT Leopard 2, para efectos comparativos
