Cutaway Kh-41 Moskit

Cutaway Kh-41 Moskit, Un arma impresionante, Misil anti-buque que equipa a los Cruceros Sovieticos/Rusos clase Kirov, para mi fue una gran sorpresa como para los analistas militares ver esta enorme arma montada en el Sukhoi Su-34 como parte de su arsenal (Algo a lo que ya nos tienen acostumbrados los rusos) lo que lo hace un a que lo hace una combinación temible para cualquier flota, tiene una cabeza de guerra convencional sub-calibrada o una nuclear de tipo táctico contando con una alta velocidad supersonica superior de mach 3 y alcance suficiente para sorprender a cualquier flota donde menos se lo esperan (Lejos de la costa) tal como sucedía con los Zeros y sus ataques a enormes distancias de tierra o de su propia flota



Cutaway del BD-1 o Grumman/American A1 Yankee Este fue el primer avión diseñado por el gran Jim Bede, el mismo creador del BD-5 Jet ese pequeño jet que apareció en la saga de películas de 007, Bede lo diseño junto a un pequeño grupo de amigos e ingenieros en 1963, usando como premisa básica la máxima sencillez de diseño, muy fuerte sumado al uso de nuevos materiales y un equipamiento muy básico para crear un avión muy económico y de fácil producción, la meta era producir un avión completo por solo 4000 $ Dolares, entre sus avances para las alas usaba un tubo redondo de gran sección y muy fuerte que encastraban dentro de otro, esto permitía remover las alas para remolcar a casa (Evitando gastos de alquiler o estacionamiento en los aeropuertos) tren de aterrizaje fijo, también hacia uso de laminas compuestos en panal de abeja de aluminio cortadas concentricamente para hacer las costillas y cubrir también del fuselaje, sus superficies de cola eran todas iguales facilitando su construcción, luego este proyecto fue vendido a la Grumman American Aviation quien lo produjo comercialmente como el biplaza A1 y cuatriplaza AA2 Yankee se dejo de producir en 1979, se pensó en reabrir la producción a principios de los noventas,autor ilegible, tomado de la revista Flight vía la web de la misma firma. Es de notar que los aviones de la firma Vans usan muchas de estas técnicas en sus modelos de Kit-planes.

P.D. Este cutaway es de pobre resolución y si alguien lo tiene de una mejor publiquelo en esta seccion, su aporte sera bien recibido



Éxitos a todos


Rober D

Moderador Intransigente
Miembro del Staff
Moderador
Lockheed C-130H Hercules

Cutaway del Lockheed C-130 Hercules, es un avión de transporte táctico pesado propulsado por cuatro motores turbohélice, fabricado en Estados Unidos desde los años 1950 por la compañía Lockheed, ahora Lockheed Martin. Se trata de un avión de ala alta, con un compartimiento de carga libre, rampa de carga trasera integral con o sin balanceo, bodega de carga totalmente presurizada que puede ser adaptada con rapidez para pasajeros, camillas o transporte de tropas. Con capacidad para despegues y aterrizajes en pistas no preparadas, el C-130 fue originalmente diseñado como avión de transporte de tropas, carga y evacuaciones médicas. Sin embargo, su versátil estructura ha servido para gran variedad de funciones adicionales, incluyendo apoyo aéreo cercano, asalto aéreo, búsqueda y rescate, soporte a la investigación científica, reconocimiento meteorológico, reabastecimiento en vuelo, patrulla marítima y lucha contra incendios.

El Hercules es el principal avión de transporte militar de muchas fuerzas militares del mundo. Ha prestado servicio en más de 50 países, en sus cerca de 40 versiones y modelos distintos, en incontables operaciones militares, civiles y de ayuda humanitaria. En diciembre de 2006 el C-130 se convirtió en la quinta aeronave (después de los English Electric Canberra, B-52 Stratofortress, Tupolev Tu-95, y KC-135 Stratotanker) en alcanzar los 50 años de uso continuo con su cliente primario original, en este caso la Fuerza Aérea de los Estados Unidos. Y además es la única aeronave militar que continua en producción después de 50 años, actualmente se está fabricando la versión actualizada C-130J Super Hercules.




Rober D

Moderador Intransigente
Miembro del Staff
Moderador
CH-47 Chinook

Cutaway de Boeing CH-47 Chinook, es un versátil helicóptero de transporte de carga pesada, bimotor con rotores en tándem de origen estadounidense. Fue diseñado y producido inicialmente por Boeing Vertol a principios de los años 1960, actualmente Boeing Integrated Defense Systems. Con una velocidad máxima de 315 km/h, es más rápido que los helicópteros utilitarios y de ataque contemporáneos de los años 1960. Es una de las pocas aeronaves de esa época, como el C-130 Hercules y el UH-1 Iroquois, que todavía continúa en producción y en servicio en primera línea con más de 1.179 ejemplares fabricados hasta la fecha. Sus principales usos incluyen transporte de tropas, despliegue de artillería y reabastecimiento en el campo de batalla. Dispone de una amplia rampa de carga en la parte trasera del fuselaje y de tres ganchos para izar carga externa. El Chinook ha sido exportado a dieciséis países. Aunque algunas naciones utilizan helicópteros más grandes, como el Mil Mi-26 ruso, el Chinook continua siendo el helicóptero de carga más pesado usado por sus principales operadores: el Ejército de los Estados Unidos y la Royal Air Force.



Motocar

Colaborador
Cutaway Shenyang F-8 II Finback. Caza tactico chino, evolucion del F-8 I, con toma de aire en el morro como el Mig-21 de donde descendia, Mas avanzado que aquel incorporaba tomas de aire latrales copiadas del Mig-23 recibidos por China en intercambio por equipos nuevos y repuestos para la Fuerza Aerea Egipcia a fines de los setenta, también copio otro rasgo de este la aleta ventral retráctil, tiene un radar mayor en el morro ganado al abandonar su antigua configuracion, este caza ya lo habia posteado anteriomente en esta misma seccion, pero ubique este de mayor resolucion. Autor Aviagraphica, pagina web Sino defense.forum

Finback


Cutaway Champion Citabria,es de baja resolución, publicado en la revista Flight, bajado de la web de la misma firma



CutawayMig-29M, el siempre apreciado dibujo del Mig-29M, desde otra perspectiva, autor Desconocido, via la web vnfawing.com



Cutaway Mig-17PF, Esta es la versión de combate todo tiempo, armado con misiles Arkali de guía por radar, no tuvo tanta popularidad como la version diurna que participo en combates en Europa, Medio Oriente, Vietnam y en Africa en múltiples conflictos regionales, en especial en Vietnam fue apreciado por sus pilotos por su pesado armamento compuesto de cañones de 23 y 37 mm, preferidos estos a los ineficientes primeros misiles, temido por sus adversarios quienes veían en el un avión para nada obsoleto como pretendían los informes de inteligencia, tenia todavía mucha validez en el combate evolucionante, junto a sus hermanos el Mig 19 y 21 dieron las pautas para lo que seria mas adelante uno de los mejores cazas y la norma a seguir el General Dynamics F-16. este dibujo también aparece en la Enciclopedia de la Aviación en sus últimos números. Autor desconocido vía internet cs.finescale.com



Éxitos a todos


Motocar

Colaborador
Cutaway Grumman F-14 Tomcat, aqui ya hemos posteado varios cutaway del Tomcat, pero este me es poco conocido, autor desconocido tomado de la web italiana aeromilitari.org



Convair F-106A Delta Dart, Caza perteneciente a la USAF, tenia encomendada las misiones de defensa del territorio continental de Estados Unidos con el NORAD, tenia una gran trepada y velocidad, que lo hacían ideal para esta tarea, entre su armamento de misiles aire aire estaban AIM-4 Falcón pero el mas controversial y aun así entro en servicio junto con el Convair F-102A, el AIR-2A Genie, este ingenio tenia una cabeza nuclear de 4 Kilotones, carecía de guía lo cual lo hace un cohete interceptor, pero con su cabeza de guerra explotando en rumbo de colisión garantizaría la destrucción del o los bombarderos atacantes, se afirmaba entonces que su radio de acción no afectaría al personal en tierra, años después se comprobó que tal afirmación era errada y aquellos que estuvieron debajo de las explosiones de prueba enfermaron de diferentes cáncer, el mas frecuente la Leucemia. sin embargo no deja de ser uno de los mejores interceptores de la Historia que uso bodega de armas, algo que regresa con los novísimos cazas Stealth aunque solo esta en servicio el Boeing F-22 Lightning II, autor Aviagraphica, via la web aeromilitari.org



Éxitos a todos


Motocar

Colaborador
Cuitaway Mig 29A

Cutaway Mig 29A, siempre bien recibido y apreciado este cutaway, rasgo interesante es visto de tres cuartos desde atras, autor de firma ilegible via la web MyCity Military




Cutaway Sukhoi Su-33, primer caza naval soviético en entrar en servicio y primero en utilizar de manera habitual el Sky jump como sistema de despegue desde portaaviones, antes solo el Sea Harrier y este es un VTOL, opero desde el 1989 y fue una gran sorpresa para la OTAN, sus cambios mas significativos respecto al Su-27 del que desciende es el uso de las canard y tener un espolón de cola mas corto e incorporar gancho de apontaje por ser un caza naval y tren de aterrizaje reforzado para operar en portaaviones, su tren de nariz contaba con dos ruedas, entre su armamento muestra al enorme misil antibuque Moskit Ah-41. Autor desconocido, este cutaway es de gran reolucion para los interesados en verlo con claridad y en detalle. Fuente la web MyCity Military



Cutaway Mitsubishi T-2A, Entrenador japones con muchos rasgos del Sepecat Jaguar, o al menos a mi así me parece, es el otro entrenador supersonico que entro en servicio, este cutaway es bien diferente por esta dibujado desde la perspectiva inferior anterior, autor desconocido fue tomado de una revista europea, publicado via la web mycity-military.com



Cutaway McDonnell Douglas A4-M Skyhawk, Nunca esta de mas una imagen de Scooter, me ahorrare los comentarios de tan admirada, conocida y apreciada maquina, autor desconocido, tomado de una revista y subido a la web por mycity-military.com





Cutaway McDonnell Douglas A4-B Con el sistema de re-aprovisionamiento de combustible en vuelo, con las bombas de caida retardada, en la version argentina usada en Las Malvinas, fue una de la primeras versiones de este duradero caza y avión de ataque, autor desconocido via la web Aerei Militari | Aeronautica Militare | Aviazione Militare



Cutaway Caproni Campini CC2, Al fin ubique el cutaway de este avión que se puede considerar uno de los primeros reactores del mundo, aunque en realidad es un motoreacctor, pero esta lleno de detalles técnicos que se pueden apreciar con gran claridad, como la disposición del gran numero de etapas de compresión y alabes, junto a la disposición de su motor L 121 MC. 40 de 900 caballos, su cámara de combustión y su difusor para obtener el máximo provecho posible de esta combinación motriz. Autor ilegible, via la web aereimilitari.org/forum



Cutaway Mirage 50CN/Pantera, poco que comentar del Mirage 50 realizado en Chile y conocido como Pantera, construido con la ayuda de Israel y tomando mucho del IAI Kfir, los amigos de Club Miragero sabran apreciar este cutaway, autor Mike Badrocke, via la web Aerei Militari | Aeronautica Militare | Aviazione Militare



Motocar

Colaborador
Cutaway Fiat CR-30

Cutaway Fiat CR-30, caza este que dio inicio a la saga de exitosos biplanos de esta firma italiana, que desde los años treinta surcaron los cielos hasta bien entrados los años de la Segunda Guerra Mundial, siendo el zenit de los aviones Biplanos y batiendo todos los récords de su tiempo con el CR-42 DB-601 único avión construido alrededor de este motor Daimler Benz de 12 cilindros en V invertida alemán, sumado al Cutaway hay una imagen del puesto de pilotaje, autor desconocido, via la web Aerei Militari | Aeronautica Militare | Aviazione Militare
Para el amigo Pabloeldido espero lo disfrutes.



Cutaway Fiat CR-32, la saga continuo



Cutaway del Henkel He-51B-1 De este caza biplano confieso conozco bien poco, solo comentare que participo en la Guerra Española de 1936 a 1939, como parte de la ayuda enviada por alemania a este pais La Legion Condor, autor desconocido, via la web Aerei Militari | Aeronautica Militare | Aviazione Militare



Éxitos a todos


Motocar

Colaborador
Cutaway Heinkel He-112. Este caza fue uno de los diseñados para competir por el contrato para la Luftwaffe, que a la postre seria para el Me-109, también formo parte de la ayuda enviada a España durante la Guerra Civil Española en la Legión Cóndor, posteriormente siguió equipando a la Aviación Nacionalista y uno de ellos derribo en combate a un P-38 Lightning que había entrado al espacio aéreo español. El caza de Heinkel en muchos aspectos era superior al Me-109 pero presiones políticas, corrupción y favoritismos inclinaron la balanza a favor del caza rival, fue autorizada la exportación y algunos ejemplares fueron hasta y Japón y la Unión Soviética, en Japón no gusto a sus pilotos probadores por su carga alar alta, todo lo contrario a lo que ellos apreciaban, baja carga alar y gran maniobrabilidad, Autor WEAL bajado de la web www.aeromilitari.org



Éxitos a todos


Motocar

Colaborador
Cutaway Mil Mi-28 Havoc, En tiempos de la desaparecida Union Sovietica se abrió el concurso para el diseño del futuro helicoptero antitanques sovietico, tomadas todas las lecciones y experiencias de la guerra en Afganistán de 1980 a 1988, se vieron en la necesidad de un nuevo helicóptero enfrentaria a los tanques de la OTAN. La decisión de la elección fue controvertida y mas larga delo que se habría deseado, pues el derrumbe de la Unión Sovietica y el posterior descalabro económico unido a la separación de las repúblicas ex-soviéticas dejo al ejercito ruso en una difícil situación, en un primer momento se inclino la balanza en favor del Kamov Ka-50 Hokun, por carecer de rotor de cola y usar rotores coaxiales unido a un solo tripulante, posteriormente la propuesta Mil Mi-28 se hizo un espacio y de las preferencias del alto mando del ejercito, por tanto se decidió producir ambos modelos llevando la peor parte el Kamov, del que solicitaron un pequeño numero, no tan favorecida fue la situación para el Mi-28 que apenas ahora entra en servicio y ya solicitaron una versión nocturna del mismo, por otro lado los necesarios pedidos de exportación no llegan, la Aviación Militar de Venezuela mostró interés en adquirir un pequeño numero de estas maquinas pero al sol de hoy no se conocen los resultados o si hubo algún acuerdo positivo. El Mi-28 es una gran maquina de combate que cuenta con un equipamiento y blindajes que lo hacen un rival de temer en el campo de batalla. Autor Aviagraphica, via la web aeromilitari.org



Exitos a todos

hola motocar esos cutaways estan espectaculares y sobretodo el A-4B argentino
PD: si podes de paso conseguir el del Cuadron-Renault CR-714 frances es un caza ligero que participo en la 2GM.

saludos


Motocar

Colaborador
Cutaway Aerospatiale Cougar de la Armada o FACh, del Cougar no hemos hablado, es un helicóptero polivalente y en este caso en particular equipado para la lucha anti-buque y anti-submarina que equipa a la fuerza Aérea Chilena o su Armada, descendiente directo del excelente helicóptero polivalente Super Puma, presta sus servicios en muchas fuerzas armadas del mundo y tiene un largo historial de confiabilidad y es una competente maquina, que acepta diferentes tareas incluida la compleja lucha maritima, también en versiones civiles sirve para llevar dotaciones de trabajadores a las lejanas torres de extracción petrolera con gran seguridad, cutaway colaboracion del amigo Robertdigiorge via aeromilitari.org



Cutaway Sikorski Sea King, Otro helicoptero especialmente equipado para la lucha antisbumarina, equipado con los sensores y sonoboyas para tareas de busqueda y el armamento compuesto de torpedos, esta maquina tambien tiene un largo historial de servicios en varias fuerzas armadas del mundo, ha tenido una dilatada vida operativa y algunos modelos muy especiales forman parte de la elite de aeronaves que sirven al presidente de los EEUU conocido Marine One, autor desconocido, colaboración del amigo Robertdigiorge via la Web aeromilitari.org.

Éxitos a todos


Motocar

Colaborador
Cutaway Heinkel He 219A5, nuevo dibujo visto desde atras que permite ver la instalcion posterior de los cañones "Musica de Jazz" la temida arma para aquellos bombarderos que carecian de torreta inferior, tambien se pueden apreciar sus enormes tanques de combustible ubicados en el fuselaje y la posicion del piloto y el controlador de radar espalda con espalda.



nota, tambien fue editado y posteado en la pag #8 de este thread


Motocar

Colaborador
Cutaway Aercoupe, avión biplaza ligero de agraciadas lineas que le valió la admiración de aquellos que lo adquirieron y de todos los que sienten pasión por la aviación, su pequeña cabina con cubierta en tres piezas corrediza hacia atrás, tren de aterrizaje fijo y una curiosa cubierta de motor casi triangular y su cola bi-deriva le daban una imagen original, fue el único modelo producido por esta firma y hoy se mantienen en vuelo algunos ejemplares y es buscado como pieza de colección. Autor desconocido via la web Imageshack.us, cuenta de Desmond



Éxitos a todos


Rober D

Moderador Intransigente
Miembro del Staff
Moderador
Cutaways Familia Boeing


Cutaway Boeing 707

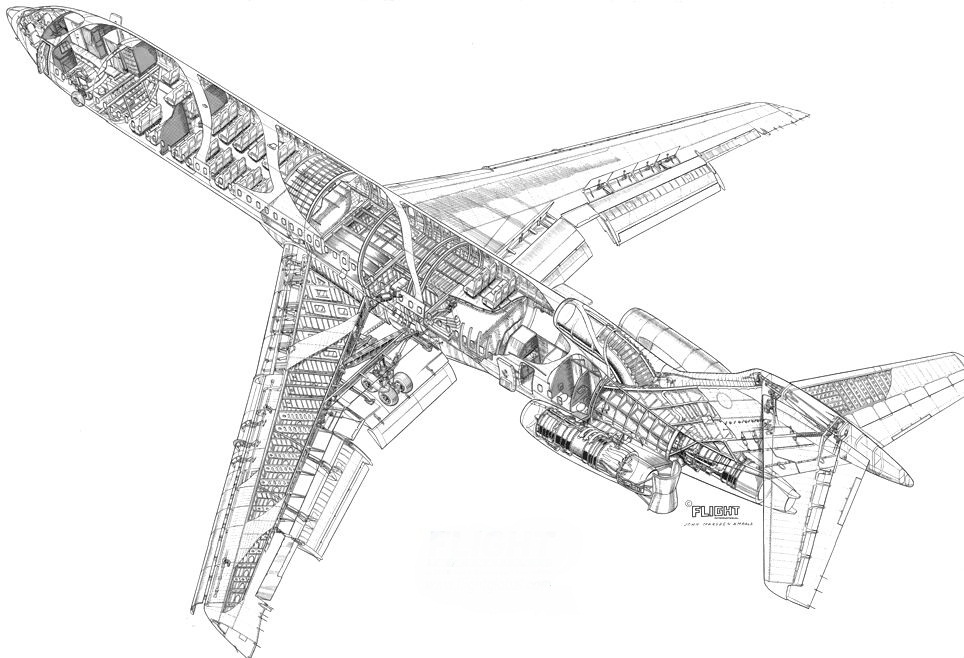

Cutaway Boeing 727


Cutaway Boeing 737

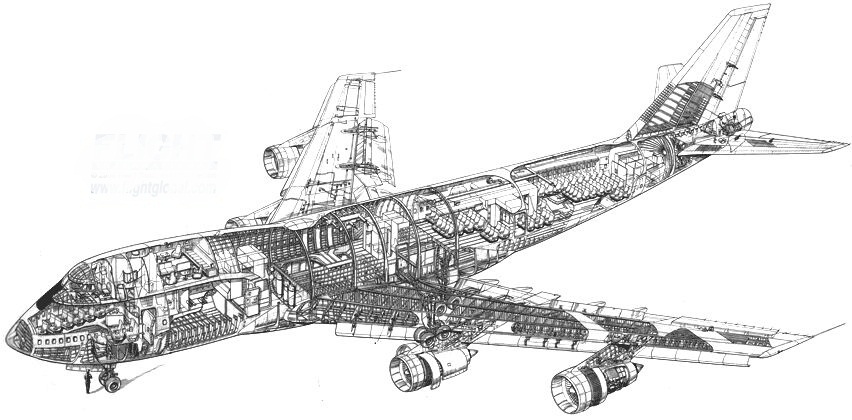

Cutaway Boeing 747

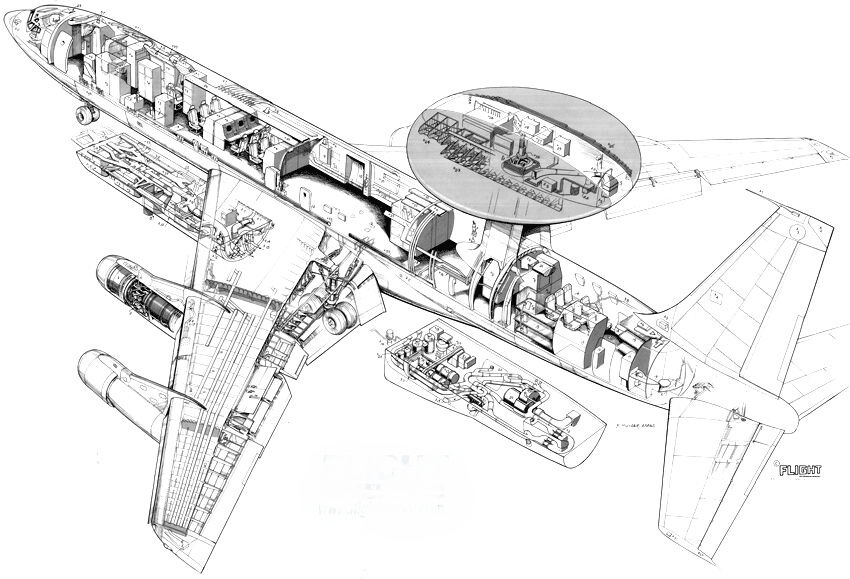

Cutaway Boeing E3 AWACS


Rober D

Moderador Intransigente
Miembro del Staff
Moderador
Cutaways Familia Airbus


Cutaway Airbus A300


Cutaway Airbus A310

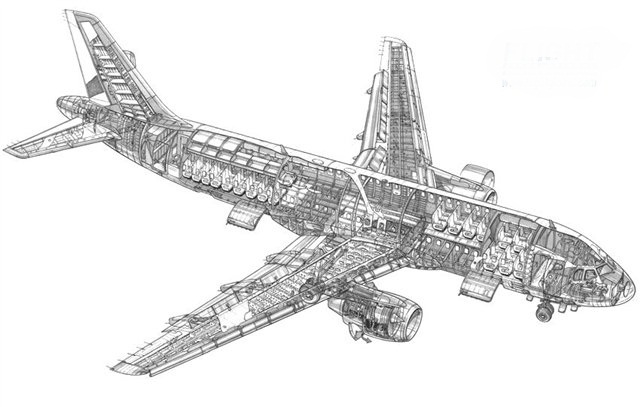

Cutaway Airbus A320


Cutaway Airbus A321


Cutaway Airbus A340

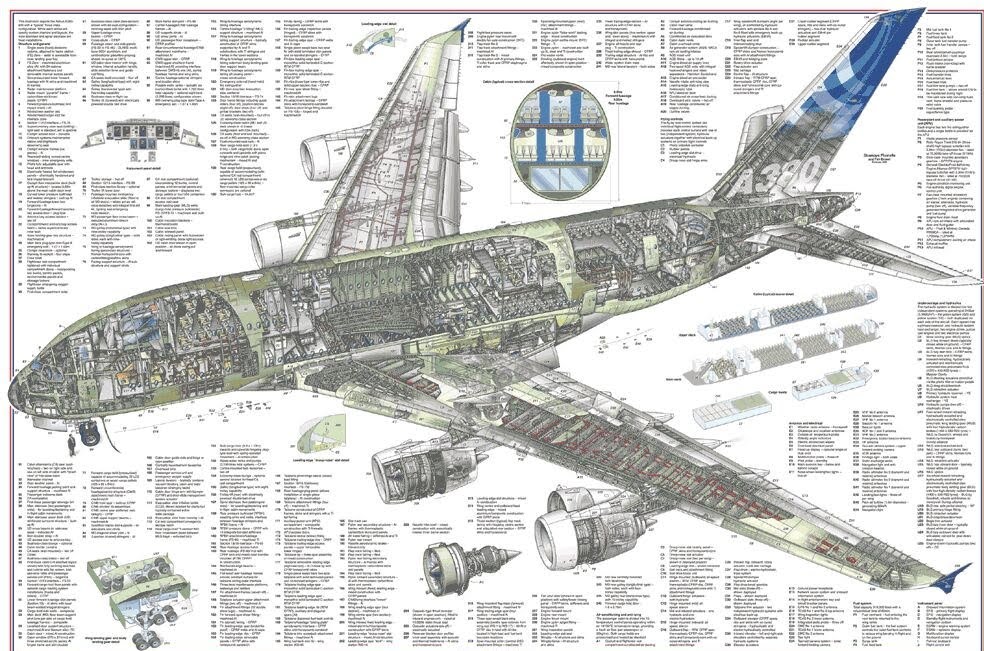

Cutaway Airbus A380


Rober D

Moderador Intransigente
Miembro del Staff
Moderador
Cutaways Dassault Secrets


Dassault Mirage F1C - Cockpit - Cutaway


Dassault MirageIII - Radar CSF Cyrano II - Cutaway


Motocar

Colaborador
Cutaway Arado Ar 234B-2 Blitz o Rayo en alemán, primer bombardero a reacción de la historia de la aviación, vio acción en la segunda guerra mundial, siendo muy difícil de interceptar para la mayoría de los cazas aliados, su cabina y una especie de visor que tenia se parecía al que luego vimos en la primera película de la Guerra de las Galaxias, era un monoplaza de ala alta y bimotor sin bodega de armas, las cuales colgaba bajo las alas y el fuselaje, contaba con el auxilio de motores cohete Walter lanzables para ayudar en los despegues cargado, autor AERO, via la web imageschak.us



Cutaway Nanchang Q5/A-5 Fantan, Este es para mi toda una novedad, el viejo Mig-19 no muere solo se reciclo, para renacer como el Nanchang Q5, que presta servicios en China y Paquistan junto a un pequeño numero de otros paises, economico de adquirir y operar permitio a China tener un caza de ataque a suelo usando la plataforma de un viejo conocido el F-6, este Cutaway lo tenia archivado en un CD, que revisando encontré y subo al thread, antes lo había estado buscando en la web sin suerte, sin saber que ya lo tenia. creo recordar que lo vi en la pagina China Afwing.com pero esta en idioma mandarin....? Autor desconocido,de la revista Aero Revue, subido por imageshack.us



Éxitos a todos


Grulla

Colaborador
Colaborador
Cutaway Kh-41 Moskit, Un arma impresionante, Misil anti-buque que equipa a los Cruceros Sovieticos/Rusos clase Kirov, para mi fue una gran sorpresa como para los analistas militares ver esta enorme arma montada en el Sukhoi Su-34 como parte de su arsenal (Algo a lo que ya nos tienen acostumbrados los rusos) lo que lo hace un a que lo hace una combinación temible para cualquier flota, tiene una cabeza de guerra convencional sub-calibrada o una nuclear de tipo táctico contando con una alta velocidad supersonica superior de mach 3 y alcance suficiente para sorprender a cualquier flota donde menos se lo esperan (Lejos de la costa) tal como sucedía con los Zeros y sus ataques a enormes distancias de tierra o de su propia flot

Pero era en el Su-34 o en el Su-33 embarcado? Recuerdo solo haber visto fotos de Su-33 en expocisiones con un Moskit en posición ventral pero nunca nadie ha visto ninguna variante de Flanker con un Moskit en vuelo ni se han publicado fotos o noticias sobre ensayos de lanzamiento e integración

Saludos


Motocar

Colaborador
Gracias por la aclaratoria, ahora que lo recuerdo la primera vez que lo vi fue en una Aviation Week de 1993, pero nunca lo he visto en vuelo....... A eso llaman propaganda


AleDucat

Colaborador
Cutaways Familia Boeing

Rober, puedo agregar a tu post de Boeing este?

Boeing 317 Stratocruiser



Además:

Fairchild-Republic A-10 Thunderbolt II
El Fairchild-Republic A-10 Thunderbolt II es un avión de ataque a tierra monoplaza, birreactor y de ala recta, desarrollado en Estados Unidos por la compañía Fairchild-Republic a principios de los años 1970. Fue diseñado a petición de la Fuerza Aérea de los Estados Unidos (USAF) para proporcionar apoyo aéreo cercano (CAS) a las tropas terrestres mediante el ataque a carros de combate, vehículos blindados y otros objetivos terrestres con una capacidad limitada de interdicción aérea. Es el primer avión de la USAF diseñado exclusivamente para misiones CAS





Detalle del cañon GAU-8


Esquema del proyectado A-10 N/AW (Night/Adverse Weather)
