Cutaways, Cortes Esquemáticos de Aviones

Motocar

Colaborador
Cutaway Ilyushin Il-114, avión de pasajeros de alcance medio diseñado en Rusia con éxito relativo a pesar de tener buenas características no ha conquistado los mercados de lineas aérea regionales, compartido desde la cuenta Ausdew en Flickr



Motocar

Colaborador

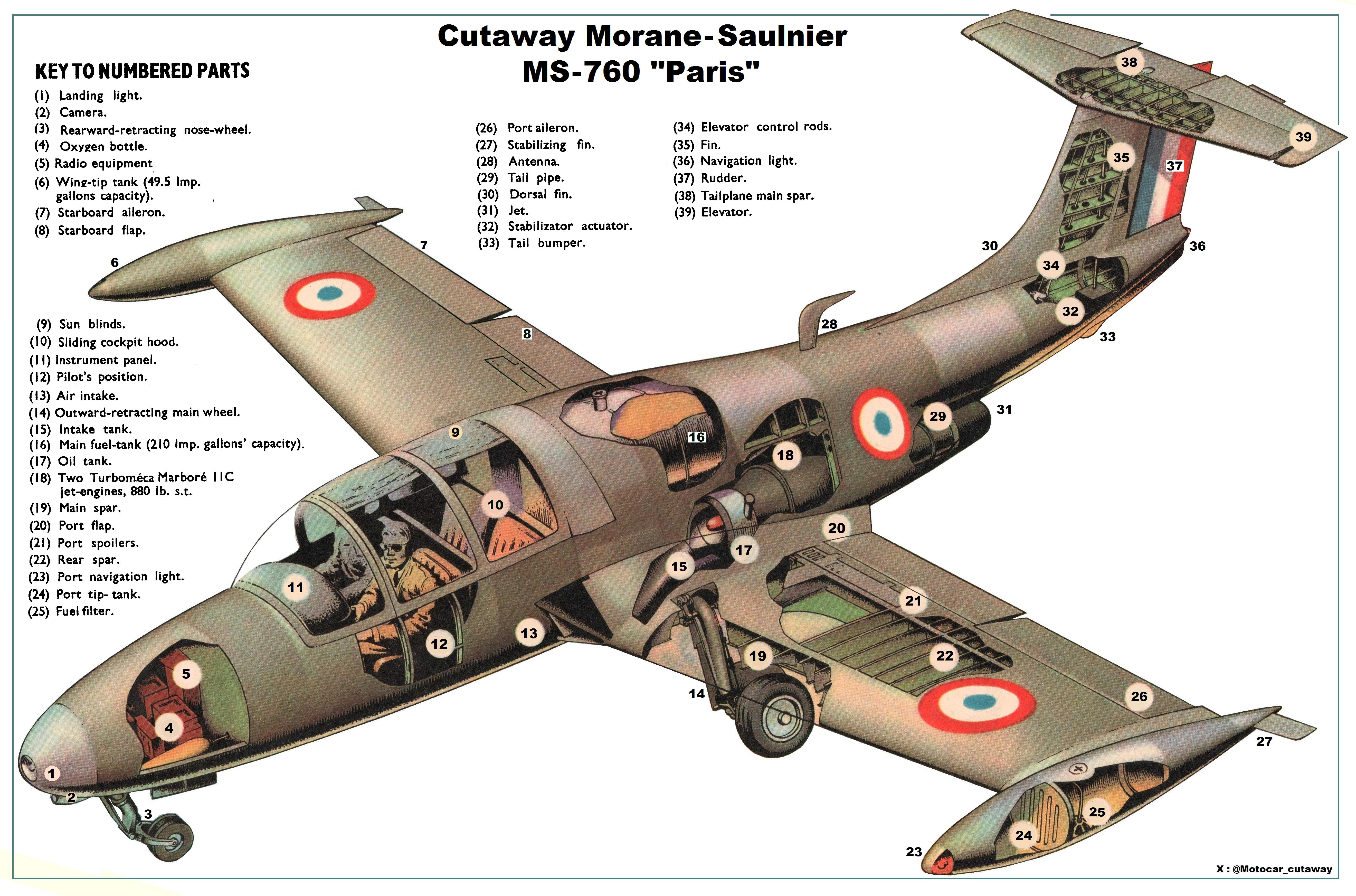

Cutaway Morane-Saulnier MS-760 Paris, el jet inicialmente diseñado como reactor de entrenamiento para el concurso del Ejercito del Aire Francés, contrato otorgado al Fouga Magister, tras este contratiempo los ingenieros de la firma decidieron crear un avión ejecutivo, para lo que alargaron el fuselaje creando dos plazas traseras y siendo mostrado en diferentes eventos logrando atraer la atención de los compradores de este nuevo y exclusivo mercado de reactores privados, como paradoja termino siendo adquirido por varias Fuerzas Aéreas para vuelos de comunicaciones y hasta como entrenadores, en la Fuerza Aérea Argentina gozaron de una dilatada carrera. anteriormente publicado en el tema a solicitud de u amigo del hilo (Pero realmente se hizo difícil ubicarlo hasta hoy) pero en una resolución media, hace poco ubique esta en gran formato. espero lo disfruten



P.D. Recientemente salio un vídeo de Mundo de Aviación sobre este olvidado pero muy querido avión en Argentina, les dejo el enlace

Última edición:
Cutaway Morane-Saulnier MS-760 Paris, el jet inicialmente diseñado como reactor de entrenamiento para el concurso del Ejercito del Aire Francés, contrato otorgado al Fouga Magister, tras este contratiempo los ingenieros de la firma decidieron crear un avión ejecutivo, para lo que alargaron el fuselaje creando dos plazas traseras y siendo mostrado en diferentes eventos logrando atraer la atención de los compradores de este nuevo y exclusivo mercado de reactores privados, como paradoja termino siendo adquirido por varias Fuerzas Aéreas para vuelos de comunicaciones y hasta como entrenadores, en la Fuerza Aérea Argentina gozaron de una dilatada carrera. anteriormente publicado en el tema a solicitud de una migo del hilo (Pero realmente se hizo difícil ubicarlo hasta hoy) pero en una resolución media, hace poco ubique esta en gran formato. espero lo disfruten



P.D. Recientemente salio un vídeo de Mundo de Aviación sobre este olvidado pero muy querido avión en Argentina, les dejo el enlace

Justo ayer vi ese video. Que lindo que queda con ese esquema francés color gris!
Por otro lado se menciona que Argentina vendió algunos Paris a un privado, no tenía este dato


Motocar

Colaborador
Lo prometido Cutaway Mosquito P-1
Aquí lés dejó el Corté Esquematico del Mini Submarino Mosquito P-1 presentado en ocasión dé la conmemoración dé la Batalla dé Carabobo celebrado en Puerto Cabello en 1944, producto dél tenaz innovador Tte. dé Navío Fausto Palmieri, quién concibió, diseñó y construyó aquélla mínima máquina, él dibujó está lo más apegado a lo que én su momento diseñó Palmieri, Conste que quiero reconocer el valioso aporté qué mé brindo el Cap. dé Navío Leo Silveira cuyos conocimientos mé brindaron datos dé inestimable valor técnico, vaya hasta el mí agradecimiento más sincero.
Siendo el uno dé los pocos que sé entrevistó con el pionero Submarinista Tte. Palmieri y vió dé primera mano los diseños originales del Mosquito P1, datos qué gentilmente me compartió.
Hay disponible una versión de mayor resolución con infografía completá, los interesados pueden escribirme por MP. Motocar





Última edición:

Motocar

Colaborador

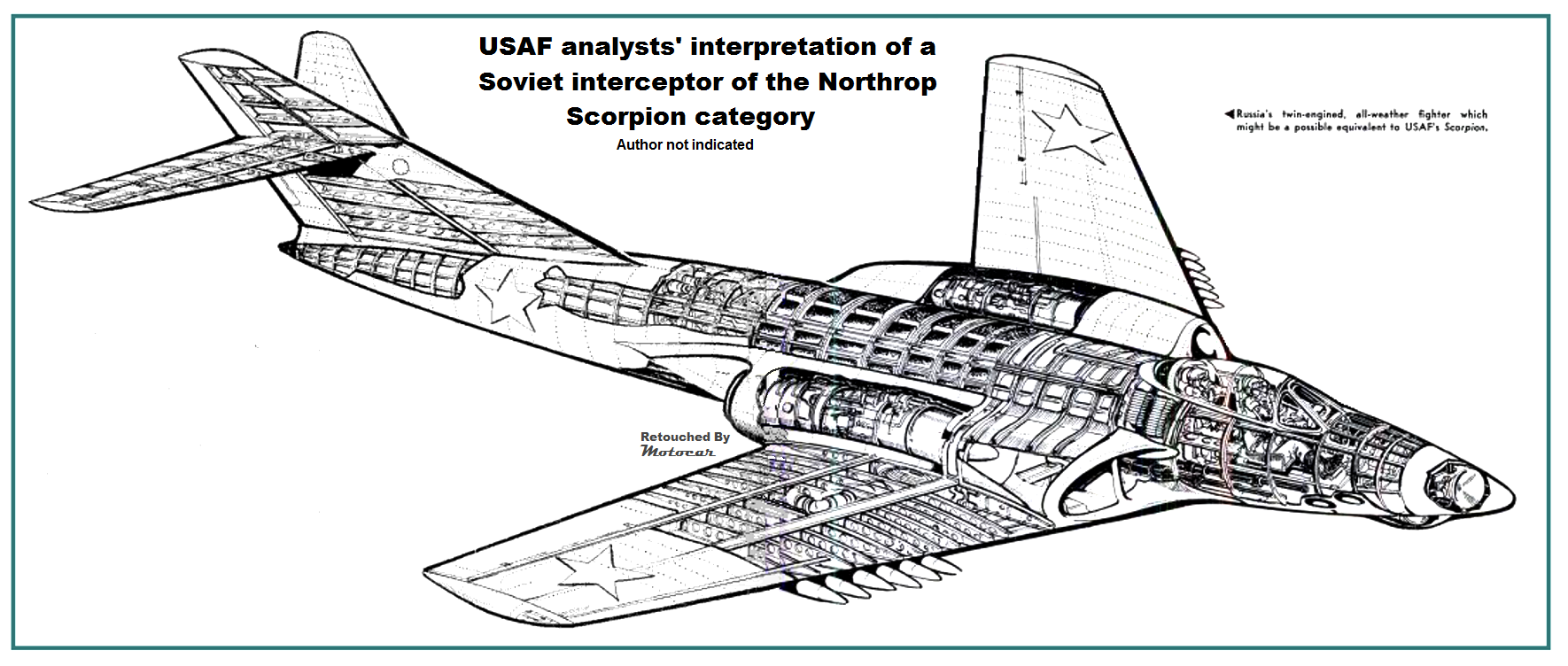

Raro dibujo en una Interpretación de los analistas de la USAF sobre un interceptor Soviético atribuido a la firma MiG y de la categoría del Northrop Scorpion, si algún seguidor del hilo tiene mas datos mucho agradeceré los compartiera, solo diré que el buro de diseño MiG junto Lavochkin desarrollaban cazas interceptores nocturnos con radar con solución bimotora en tandem, ninguno lograría entrar en servicio, retocado por Motocar.



Motocar

Colaborador
Estoy tentado con la idea de abrir un hilo/tema dé "Videos Cutaways" ahora gracias a las nuevas técnicas digitales están apareciendo con más frecuencia y con una calidad superior, llenos dé detalles inéditos.

Última edición:

Motocar

Colaborador
Cutaway Shenyang J-31 2do prototipo, evolucion con carenado tras la cabina y derivas tipo F-35, mostrando la disposicion de los tanques de combustible, imagen en tecnica digital tipo render y compartido desde:



Motocar

Colaborador
Cutaway J-8, lamentablemente con infografia en chino/mandarín, ya expuesto en el tema ahora en una mayor resolución, unos cazas de este tipo tuvieron un incidente sobre el Mar de china cuando interceptaron a un avión de lucha anti.submarina de la US Navy que hacia tareas inteligencia, uno de los cazas chinos se aproximo demasiado cuando el piloto del P-3 Orion desacelero el caza choco contra el plano y la hélice, causando que perdiera el control con la perdida del piloto, el avión fue obligado a aterrizar en una base en China y su tripulación fue retenida hasta que negociaciones entre funcionarios estadounidenses del Dpto. de Estado y la Cancillería china acordaron la liberación de los tripulantes y vuelta del aparato tras reparaciones a la US Navy. Compartido desde:
VK


Última edición:
