Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Repost Ilyushin Il-2, retocado por Motocar compartido desde
https://live.warthunder.com/post/1044145/en/ pagina que se lo fusilo y retiro los creditos

Aqui les vuelvo a compartir el cutaway retocado por Motocar sobre el Ilyushin Il-2 Sturmovik , hagan ustedes sus comparaciones...!

Video Ilyushin Il-20 de Youtube, en el aparecen muchos detalles del avión de ataque a suelo sovietico, incluido el corte esquemático especulativo de Motocar (desde el minuto 1.04 al 1:07)



[Motocar]

Cutaway Ilyushin Il-4, el bombardero/torpedero bimotor medio de los soviéticos y que vio mucha acción durante la Segunda Guerra Mundial, tras la Operación "Barba Roja" involucrando así en la Guerra a la URSS, autor no indicado y compartido desde Pinterest

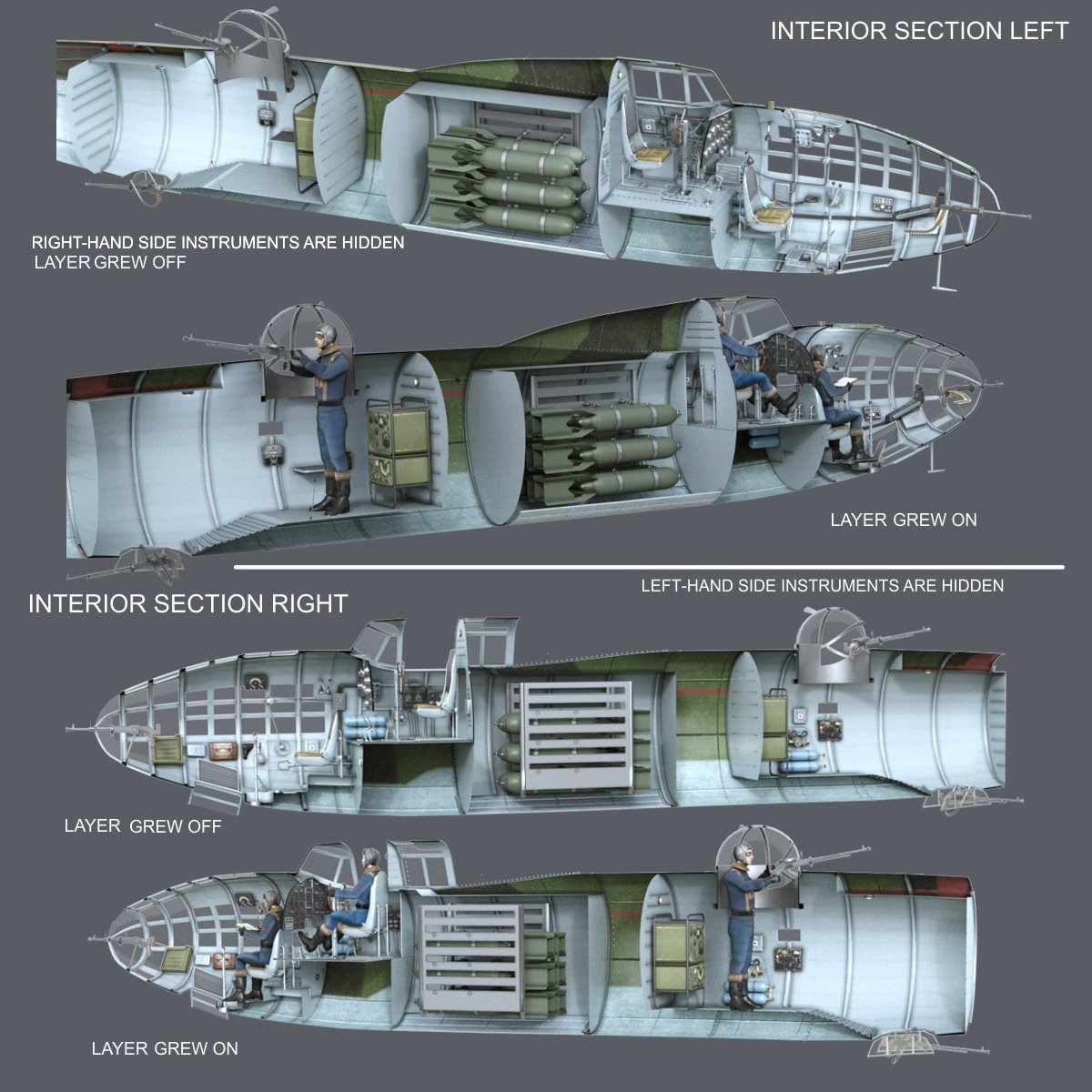

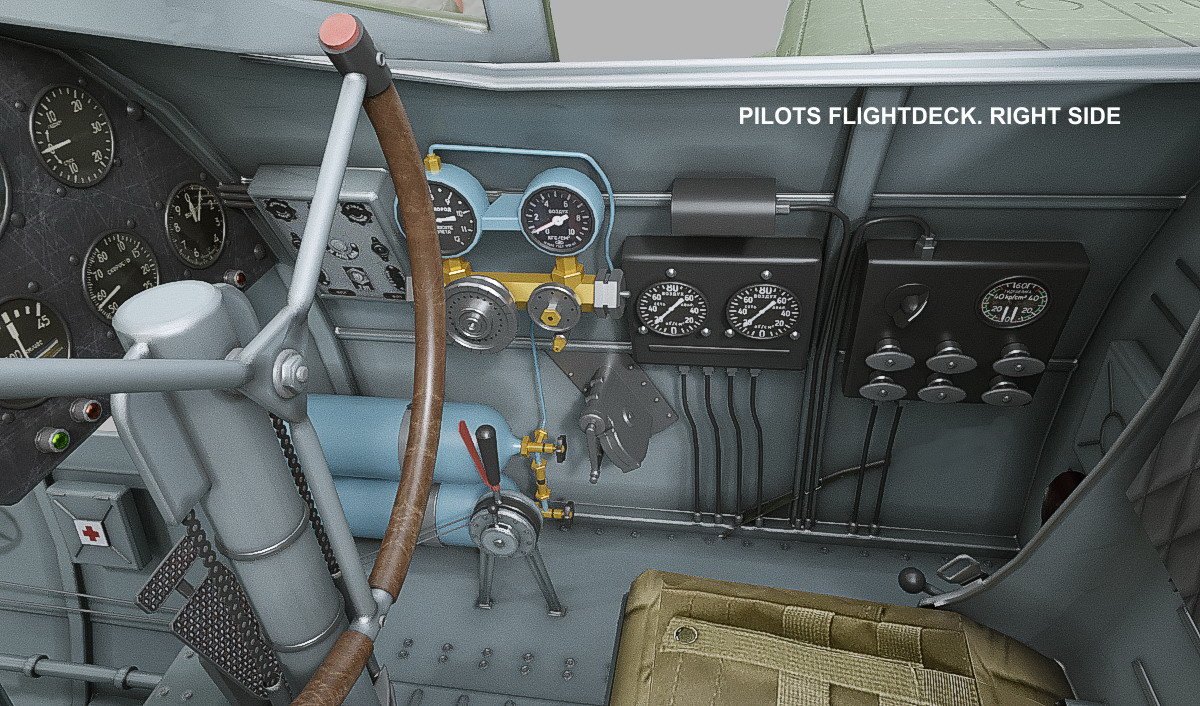

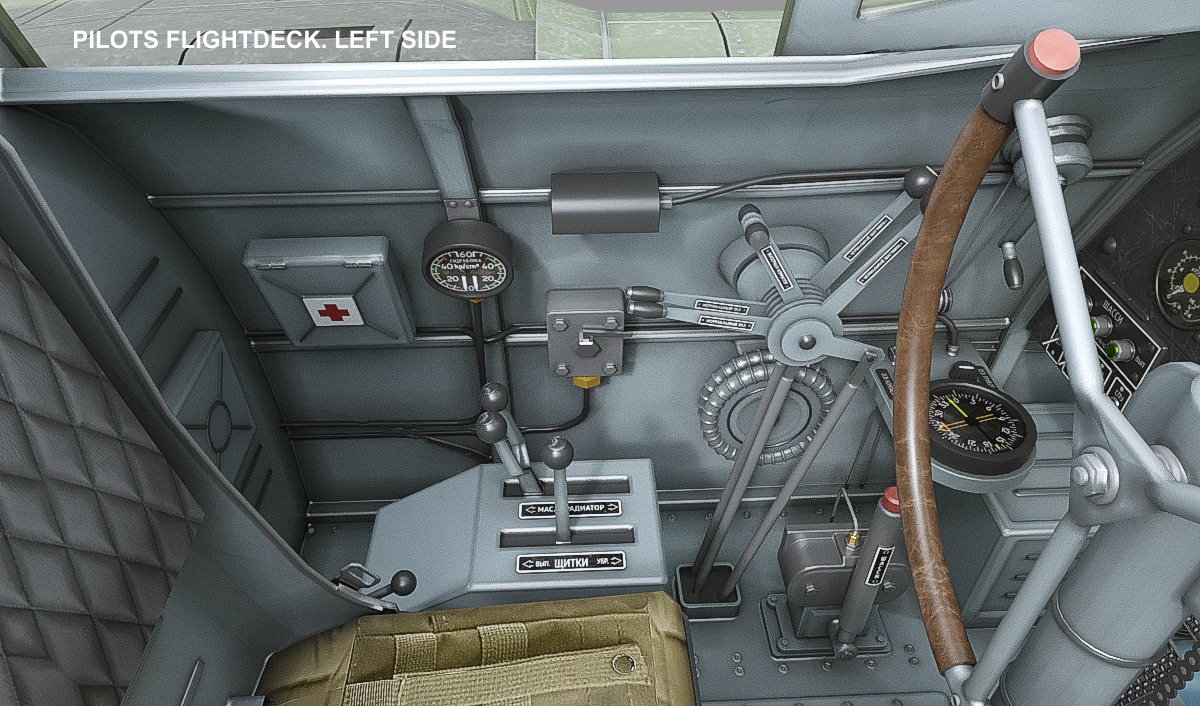

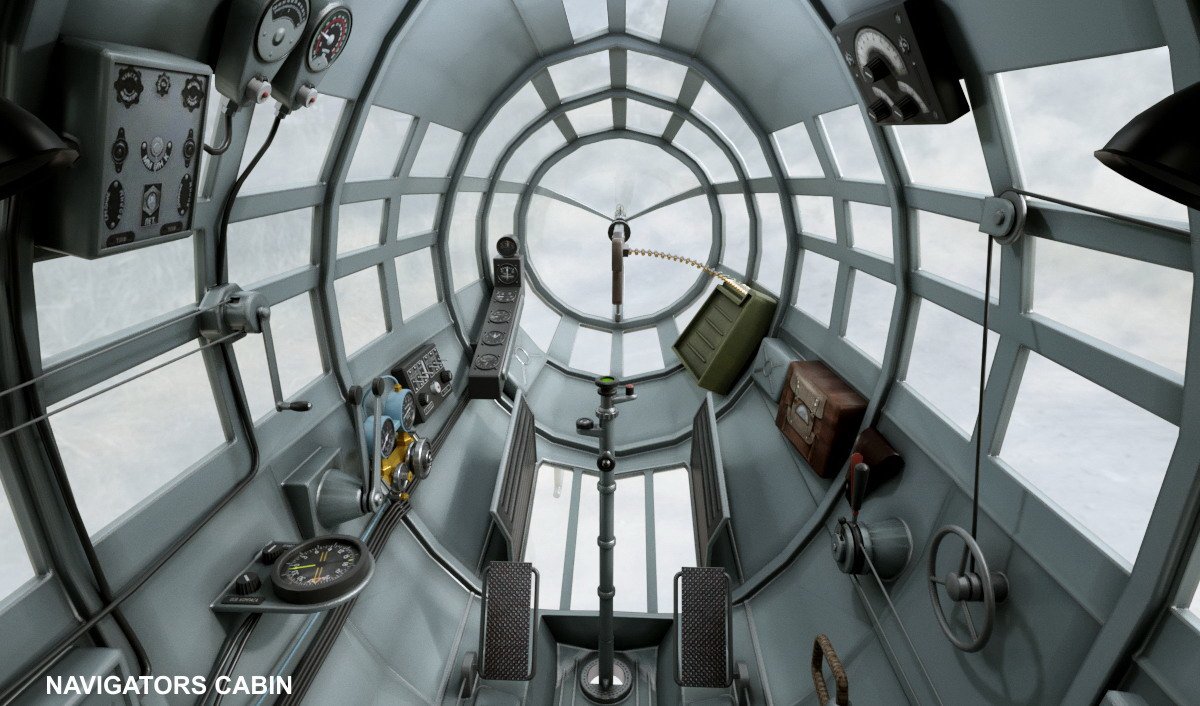

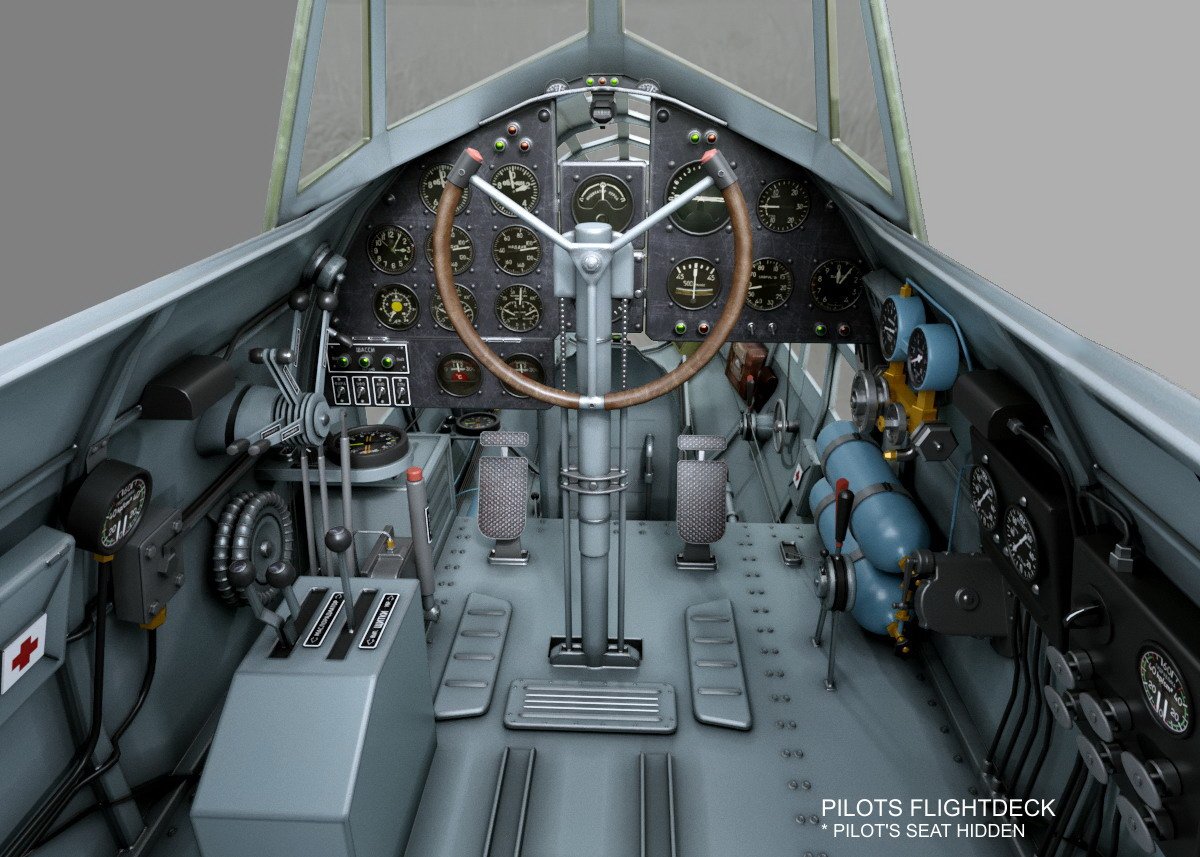

Cutaways de imagenes renderizadas del Ilyushin Il-4 compartidas desde:

Анонс Academy 1/35 PzKpfw 35(t).

poisk-ru.ru

Compartido desde:

Ilyushin IL-4 Modelo 3D in Bombero 3DExport

Royalty free Ilyushin IL-4 Modelo 3D by zhygulskiy. Available formats: c4d, max, obj, fbx, ma, blend, 3ds, 3dm, stl - 3DExport

es.3dexport.com



[Motocar]

Cutaway Yakovlev BB-22IS (I-29) el caza pesado bimotor del buro de diseños Yakovlev, autor desconocido y compartido desde la web:

https://www.globalsecurity.org/jhtm...y/world/russia/images/i-29-image03.jpg|||I-29

[/URL]

Otra imagen disparando los cañones ventrales



[Motocar]

Cutaway Yakovlev Yak-11 el entrenador básico creado partiendo de la magnifica célula del Yakovlev Yak-3, ahora biplaza y motorizado por un motor radial, autor no identificado y compartido desde airwar.ru



[Motocar]

Repost Cutaway FIAT G.50 Bis el caza monoplano italiano que no fue del gusto de los pilotos italianos al ser monoplano con cabina cerrada y estar estos acostumbrados a los ágiles biplanos CR.30 y CR.32 de cabina abierta, fue tanta la confianza en la solucion biplano que desarrollaron partiendo de está configuración el que seria a la postre el ultimo caza biplano de la firma italiana, no sin antes remotorizar uno con un motor de origen Mercedes Benz DB-601, el monoplano G.50 Bis tenia buena maniobrabilidad, velocidad y visibilidad hacia adelante (gracias a estár ubicado alto en el fuselaje, dándole un extrañó y original aspecto) y a los lados, teniendo ahora una cabina abierta pero su motor radial no superaba los 860 hp, esto mermaba sus prestaciones frente a cazas que superaban ampliamente los 1000 hp como los Hurricane y ni hablar de los Spitfire, siendo derribados en el frente del Mediterráneo y al Norte de África, se probo un prototipo equipado con el DB-601 que dio buenos resultados y abrio la puerta para el desarrollo del mejor G-55, expuesto ahora en un formato de mayor resolucion autor hasta donde tengo entendido es Rigatto pero aqui esta firmado por otro autor y compartido desde:

Aeronautica Regia Fiat G50 Freccia

Asisbiz article about Aeronautica Regia Fiat G50 Freccia

www.asisbiz.com

Otra imagen ahora a colores del cutaway FIAT G.50Bis de la misma fuente anterior



[Motocar]

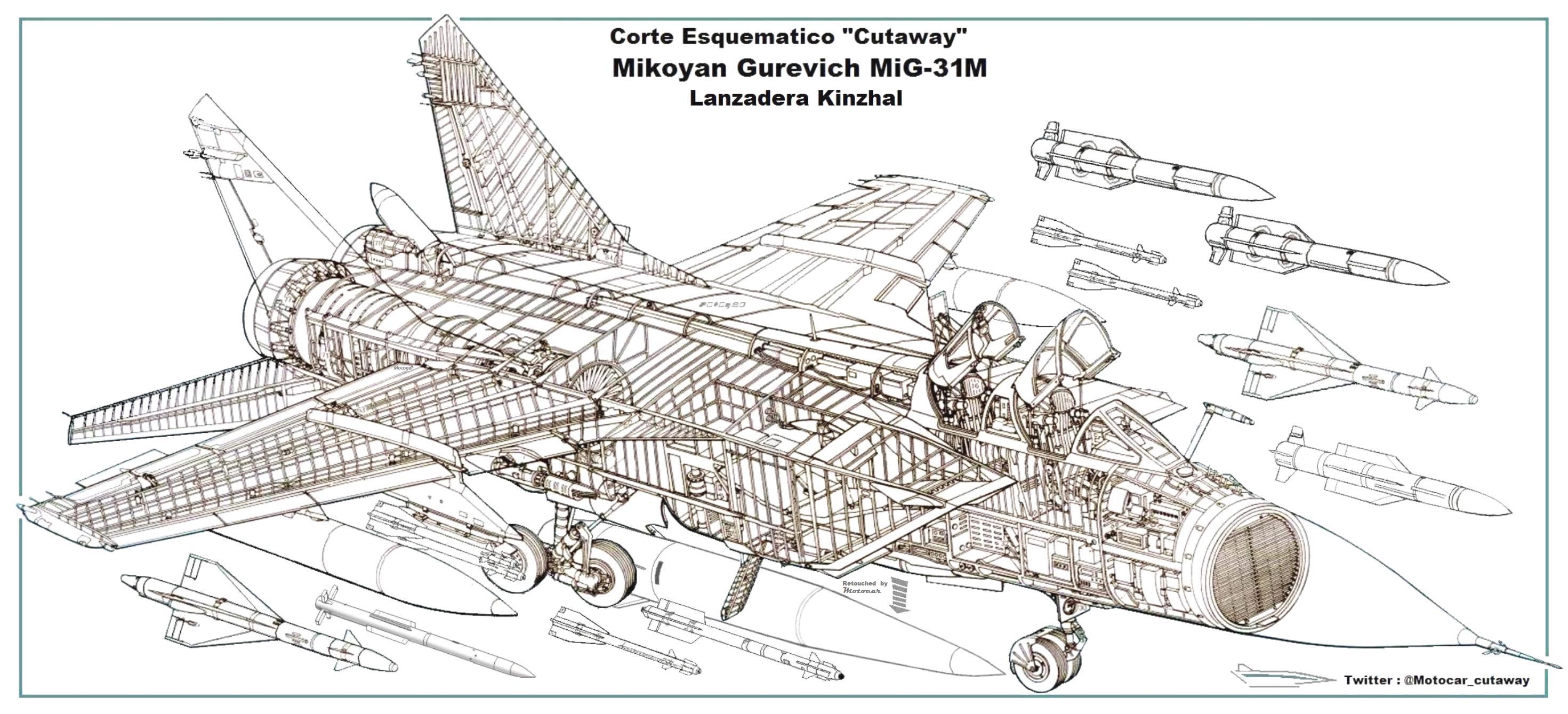

Repost Cutaway Mikoyan gurevich MiG-31, retocado como el modelo portador del fantastico misil Hipersonico Kinzhal y los misiles aire-aire R-73, R-37 y R-77



[Motocar]

Repost Cutaway Bede BD-4, el diseño de avión ligero de Jim Bede para construir una ligera y sencilla aeronave de ala alta, luego de haber vendido los derechos de fabricación de su primer diseño el BD-1, diseño y construyo un modelo que seguía usando sus característico y fuerte larguero de tubo circular y donde muchas piezas tenían una segunda utilidad, ahora compartido desde la web rusa Airwar.ru en mayor resolución.

Уголок неба ¦ Bede BD-4



[Motocar]

Cutaway Mil Mi-17, compartido desde:

50.116.24.99 07.11.2024 22:16:42

les debo el comentario



[Motocar]

Proximamente... Al tener mas datos

https://img.findpatent.ru/1284/12844685-o.jpg



[Motocar]

Cutaway Lateral Helicoptero Kamov Ka-??? con su característico rotor coaxial y movido por un turbo-eje, muestra unas limpias y aerodinámicas lineas (No visto anteriormente)



[Motocar]

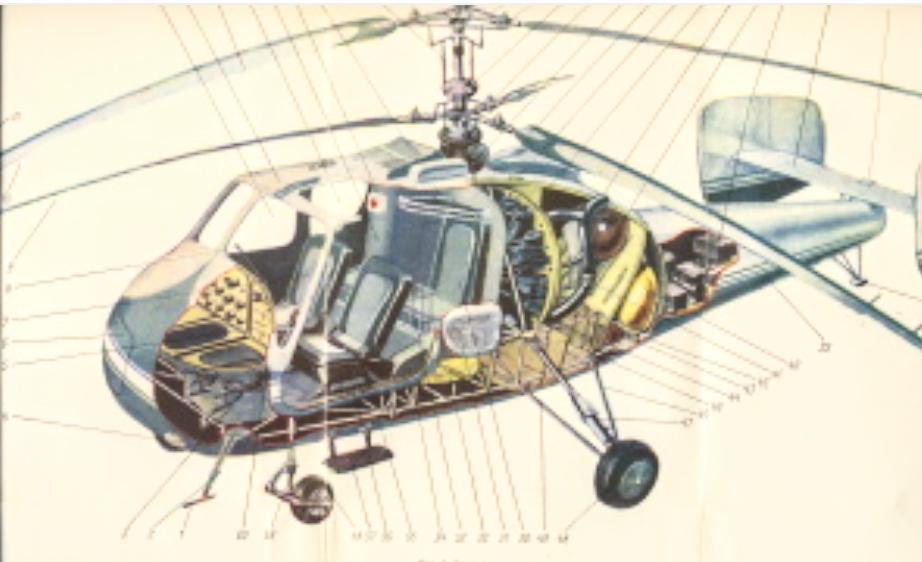

Cutaway Kamov Ka-18, retoque en progreso por Motocar, ahora en un formato mayor para editar muchos detalles y llevarlo a un nuevo estandar

Ahora a color pero en muy baja resolucion

P.D. Si algún amigo del hilo puede o logra afiliarse para bajar la publicación donde aparece mucho lo agradecería me compartiera la misma. De antemano gracias. Motocar

Камов Н.И. Вертолет Ка-18. Часть 1

Москва: Оборонгиз, 1960. - 317 с. с иллюстрациями. Инструкция по эксплуатации и техническому обслуживанию многоцелевого вертолета Ка-18 с двигателем АИ-14В

www.studmed.ru



[Motocar]

Cutaway PZL-Mielec TS-11 Iskra, el avión entrenador polaco que fue seleccionado como el entrenador para la Fuerza Aérea Placa aun cuando los países del Pacto de Varsovia habían elegido al Aero L-29 Delfín incluida la URSS, autor Aviagraphica y retocado por Motocar, agradecimiento a un amigo de otro foro que tuvo a bien compartir la imagen (una fotografía)



[Motocar]

Sorpresa para mí fue leer hoy está nota dé otro foro sobré mi hilo acá y sus dibujos

Saab Draken WHIF Ideas - Page 7

Saab Draken WHIF Ideas - Page 7

www.whatifmodellers.com

Cito:

Cita de: Jesse220 el 23 de abril de 2020, 14:06:06
¿Alguien ha pensado en un Draken modernizado y/o sigiloso?

"Es curioso que preguntes: Encontré esto hoy: Publicado en Twitter aquí:

https://twitter.com/i/web/status/1005900474384617473

por @Motocar_cutaway (El original es mucho más grande si quieres una versión de alta resolución) Vale la pena seguir a Motocar Cutaway, ya que hace muchos de estos cortes hipotéticos modificados."



[Motocar]

Dos notas pará mayor información sobré dos conceptos dé aviones expuestos en éste hilo:
Concepto Micro Caza

https://pin.it/7gxHXK6

Propuesta pará Kinfish avión dé reconocimiento:

https://pin.it/1yl2GUR



[Motocar]

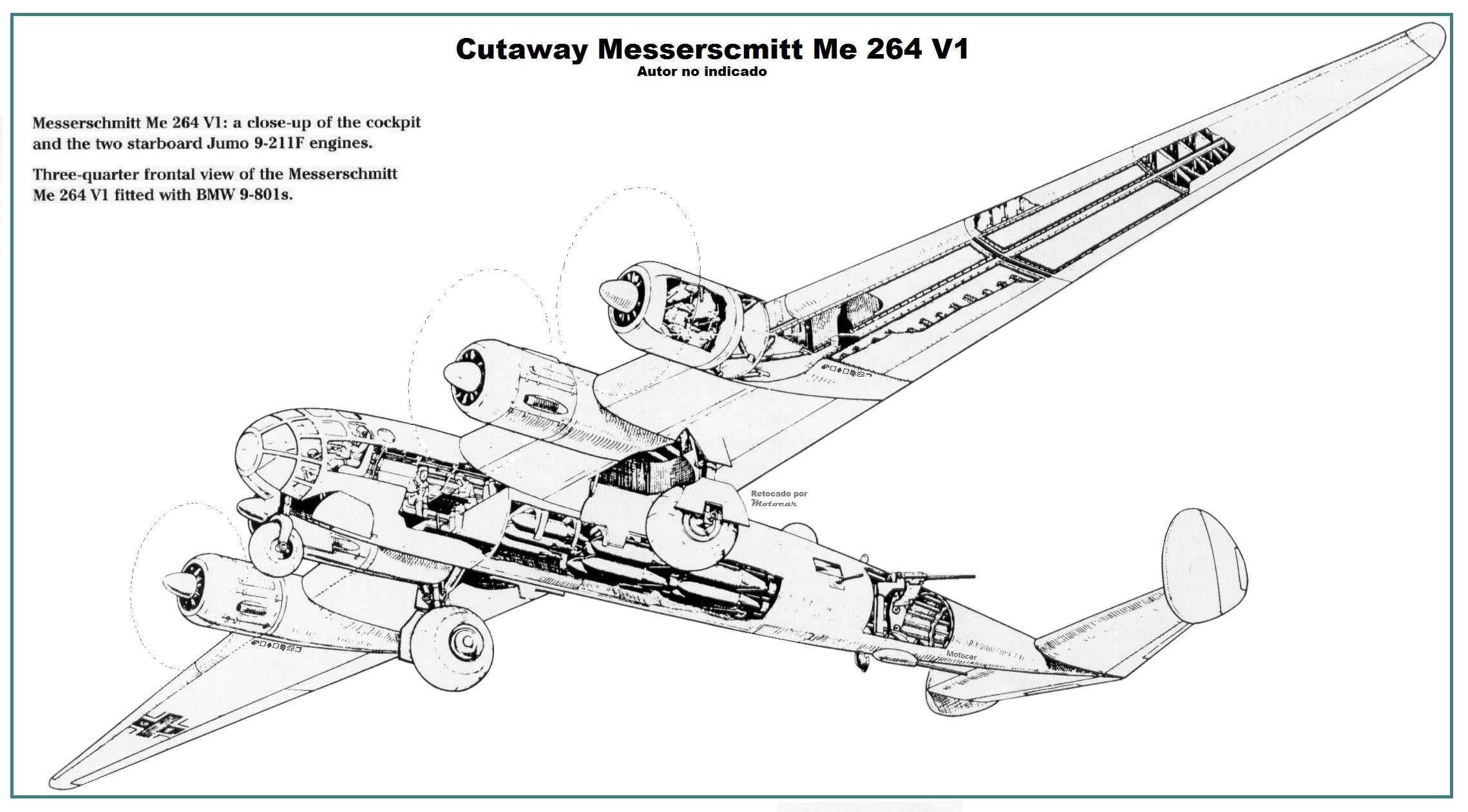

Cutaway Messerscmitt Me 264 V1, el proyecto de bombardero alemán capaz según sus diseñadores de llegar a la costa este de los Estados Unidos, se construyeron pocos prototipos y este es el único corte esquemático publicado hasta ahora, muy somero y que realmente no muestra mucho de su técnica, lo que si se puede observar es su fuerte armamento defensivo compuesto en su mayoría de cañones de 20 y 30 mm, su amplia bodega de armas permitiría llevar una carga de bombas convencionales y hay quienes especulan que entre otras armas estaban las nucleares sucias al carecer del desarrollo adecuado para completar un ingenio nuclear como tal, el fin de la guerra puso terminó a toda la industria bélica nazi. autor no indicado y retocado por Motocar para ampliar y limpiar el dibujo.



[Motocar]

Video Cutaway Yokosuka Ohka Modelo 11, él infame avión cohete suicida diseñado pará atacar la flota dé la US Navy en su aproximación a las Islas japonesas, una medida desesperada qué buscaba garantizar la destrucción dé los buques enemigos del Imperio del Sol Naciente, debía ser transportado por un bombardero Mitsubishi G4M a las proximidades dé sus blancos, pero al ser muy lentos fueron presa dé los cazas Corsair y Hellcat, su efectividad fue muy pobre



[Motocar]

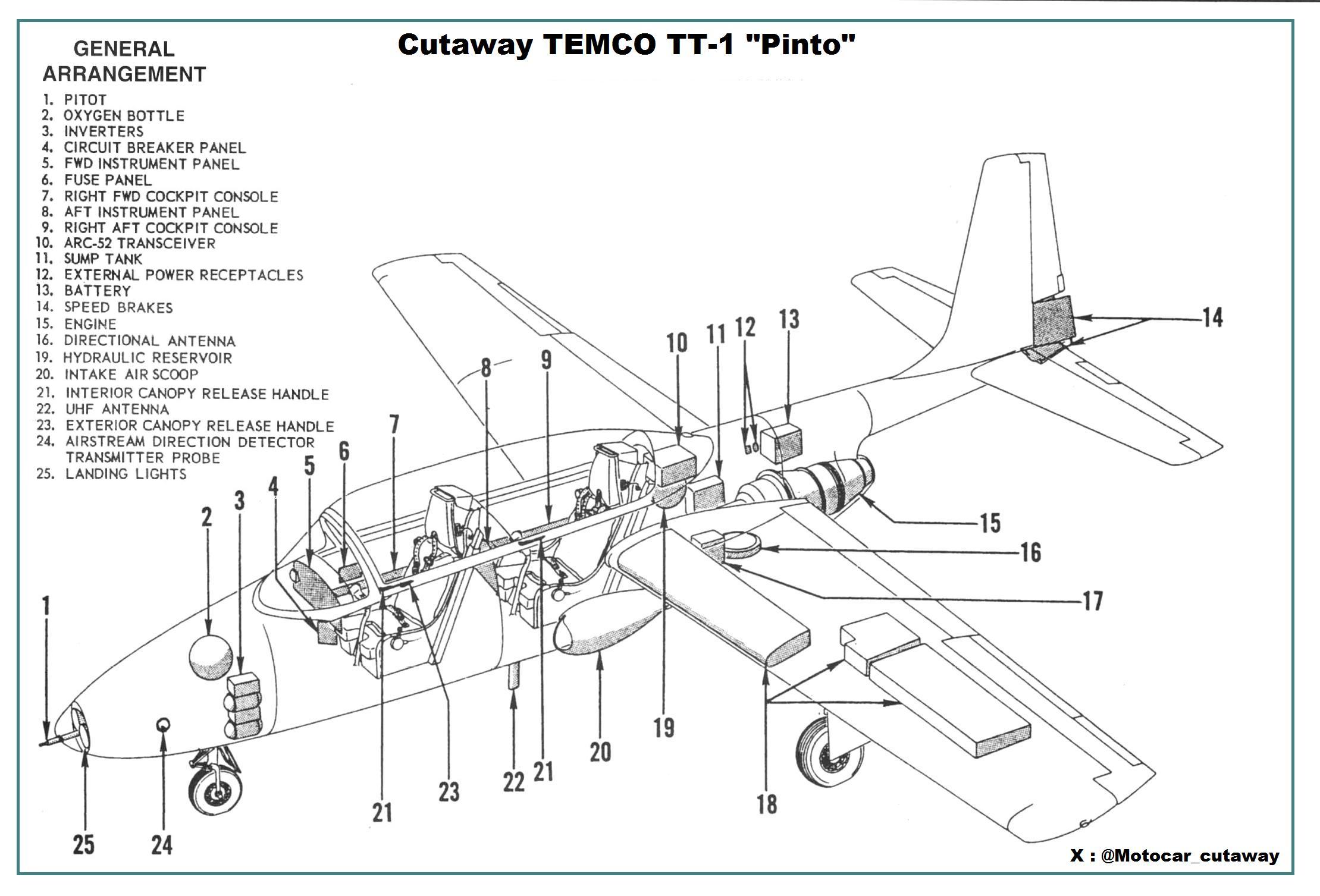

Cutaway TEMCO TT-1 "Pinto" avión ligero a reacción de entrenamiento primario propuesto para la armada estadounidense, era un concepto valido de un avión ligero con un pequeño reactor Turbomeca Marbore con sus dos entradas de aire en l aparte baja del fuselaje a ambos lados de la cabina trasera, con una larga cubierta y parabrisas sin marcos, mas que un corte esquemático parece una disposición general, autor no indicado en el dibujo y compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com



[Motocar]

Off topic, siguiendo con un post anterior sobré la tragedia del submarino Titán, ahora un cortó vídeo resumiendo en pocos minutos y bien documentados la cronografia dé los eventos y lo qué realmente sucedió.

3,6 mi visualizações · 66 mil reações | Lo que no quieren que sepas del Titan | Daniel Manzo

Lo que no quieren que sepas del Titan

www.facebook.com



[Motocar]

Cutaway lateral General Electric F110 el poderoso y eficiente motor turbofan de baja derivación que propulsa al Bombardero B-1B y al F-16C, también fue usado en el legendario caza de la US Navy F-14D Tomcat luego de modificaros para aceptar esta maquina abandonando el uso del problemático Pratt & Whitney TF130, es importante decir que parte del mismo es usado en el motor turbofan (Su núcleo) civil Snecma/General Electric CF56, compartido aquí por su alta resolución que permite visualizar mucho de su técnica, el dibujo nos muestra la ruta seguida por el aire desde su admision, derivacion, paso por las etapas de compresión hasta su ingreso en la cámara de combustión, para mover las turbinas, notable la corta distancia entre la salida de gases y parte del aire frió de la derivación hacia el postquemador con solo un anillo (visible) de inyectores/retenes de llama, viajando parte del aire de las etapas del fan anterior para refrigerar las paredes del postquemador y culminando con la tobera convergente/divergente de amplias aletas. Autor no indicado y compartido desde la web:

[Solved] How does throttling effect the upstream flow?

This is a great question, and the answer relates intimately to why turbofan engines equipped with afterburners require variable geometry exhaust nozzles. Wit...

9to5science.com



[Motocar]

Cutaway Northrop B-21 Raider desdé Pinterest

https://pin.it/29ktyN0
