Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Vídeo dé la demostración dé los paracaídas balísticos dé emergencia qué brindan seguridad y confianza a los futuros usuarios del servicio dé taxis Drone dé la firma china AeroHTXpeng, compartido désde Facebook

https://m.facebook.com/story.php?story_fbid=pfbid02k3nekbEsRDZnGfRgArxhD521J5rpnoYDUcKjhFS2BkGSRaNiHxFuPzQqVbqw18Eal&id=1507774773&mibextid=K8Wfd2

Aquí lés dejó otro video y la nota

Diseñan un paracaídas balístico para los vehículos de despegue vertical eVTOL

forococheselectricos.com



[Motocar]

Cutaway CL-84 Mejorado, mas bien una disposición general concepto diseñado en Canadá para un avión VTOL de ala basculante, autor no indicado en el dibujo compartido desde el foro:

Canadair's VTOL projects before the CL-84

The canadair CL-84 was a twin engined tilt-wing V/STOL research aircraft, there were a series of experimental designs produced before and led to it; that included the CL-43 in 1953,followed by the CL-73 and CL-74 reconnaissance aircraft, but the company felt it can produced a bigger type to be...

www.secretprojects.co.uk



[Motocar]

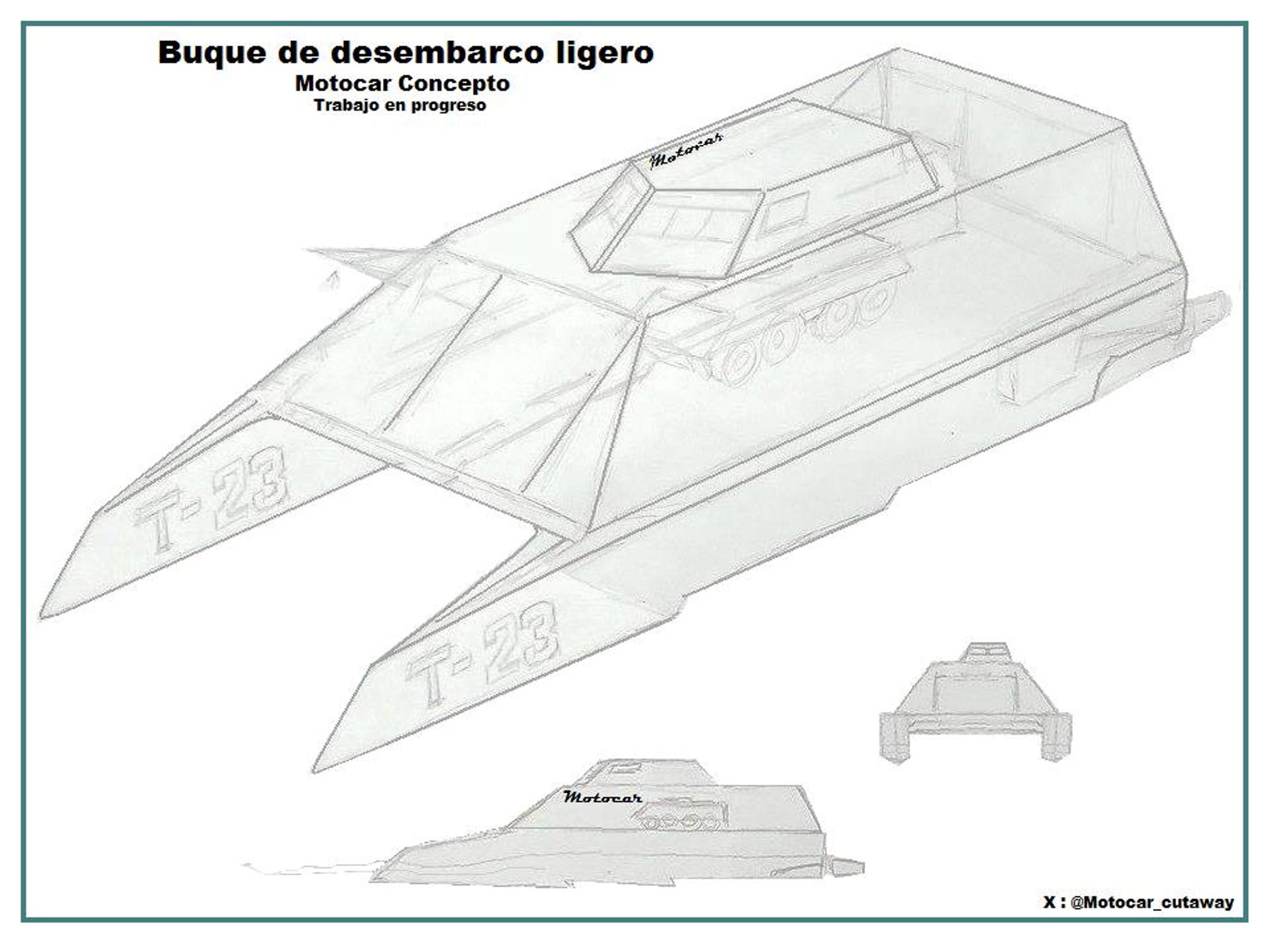

Concepto de buque de desembarco tipo Catamaran discreto o Stealth, trabajo en progreso, diseño por Motocar



[Motocar]

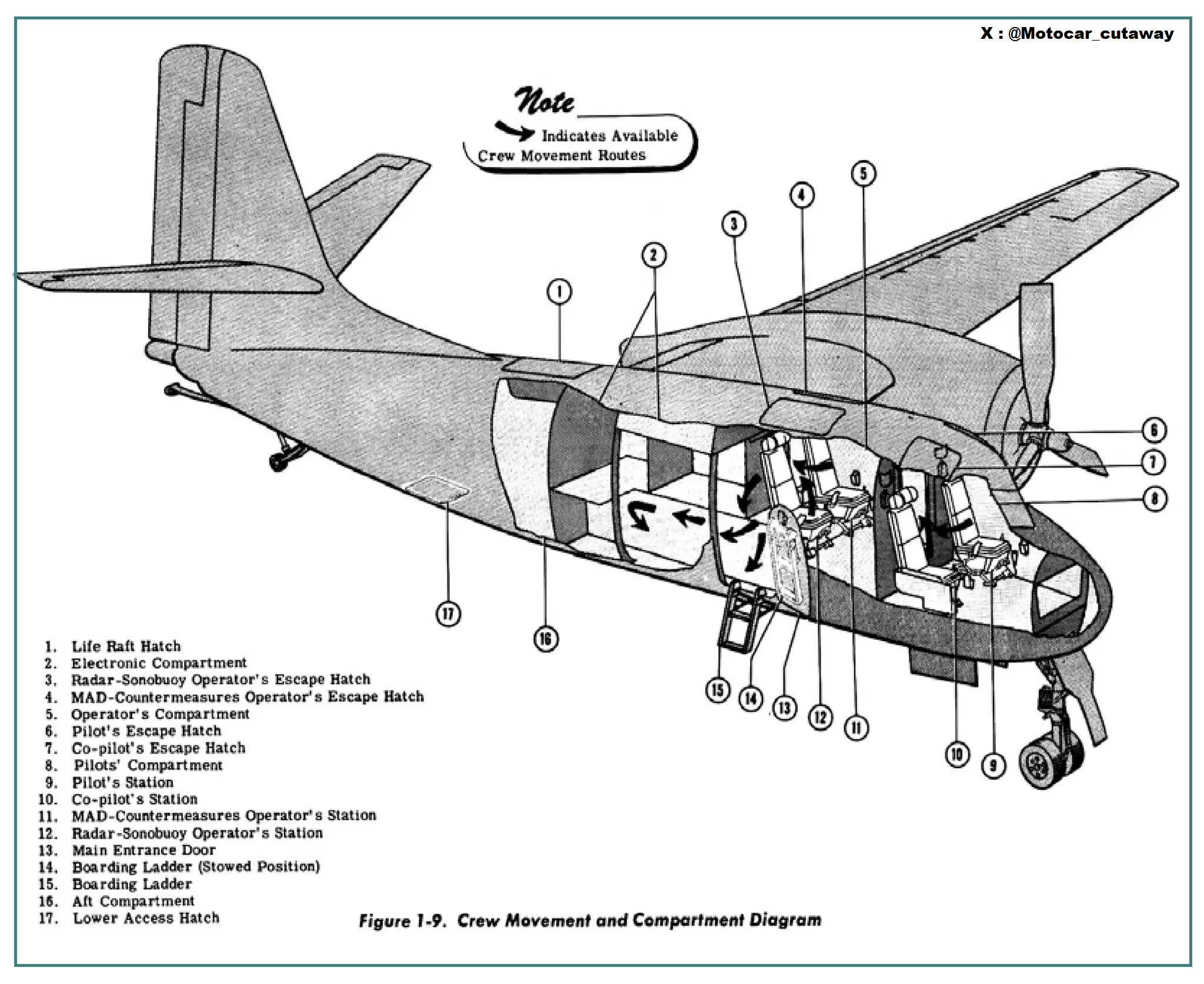

Cutaway Grumman Tracker, una diagrama que nos indica la ruta de evacuación de la tripulación en caso de emergencia, compartido desde el foro:

Preseci i shematski prikazi vojne tehnike

www.mycity-military.com



[Motocar]

Reciente hallazgo una pagina que tiene interesantes comparativa entre cutaways de aviones de diferentes épocas, compartido desde:

early military aircraft

An Italian, Lieutenant Gavotti, is credited with dropping the first aerial bomb (on Turks, in Tripolitania, on 1 November 1911) and two Frenchmen, Sergeant Joseph Frantz and Corporal Quenault, with the first victory in aerial combat.

www.daviddarling.info

Cutaway comparativo Camel Vs Bf-109

Cutaway Handley Page 0/400 Boeing B-29



[Motocar]

Cutaway Albatros D I, moderna técnica digital pero de resolución media, autor no indicado y compartido desde:

Albatros D.I|aircraft investigation|WWI aircraft

Albatros D.I weight and performance calculations

www.aircraftinvestigation.info

Otro cutaway del Albatros D III, autor no indicado y compartido desde:

Hangar Talk - May 2020 - Launceston Model Aero Club Inc.

COVID-19 Another month and another month of isolation. However, there appears to be light at the end of the tunnel with some easing of restrictions; restaurants partially reopening, kids returning to school and for some of us – the reopening of the field! On May 22, after receiving revised...

lmacrc.com



[Motocar]

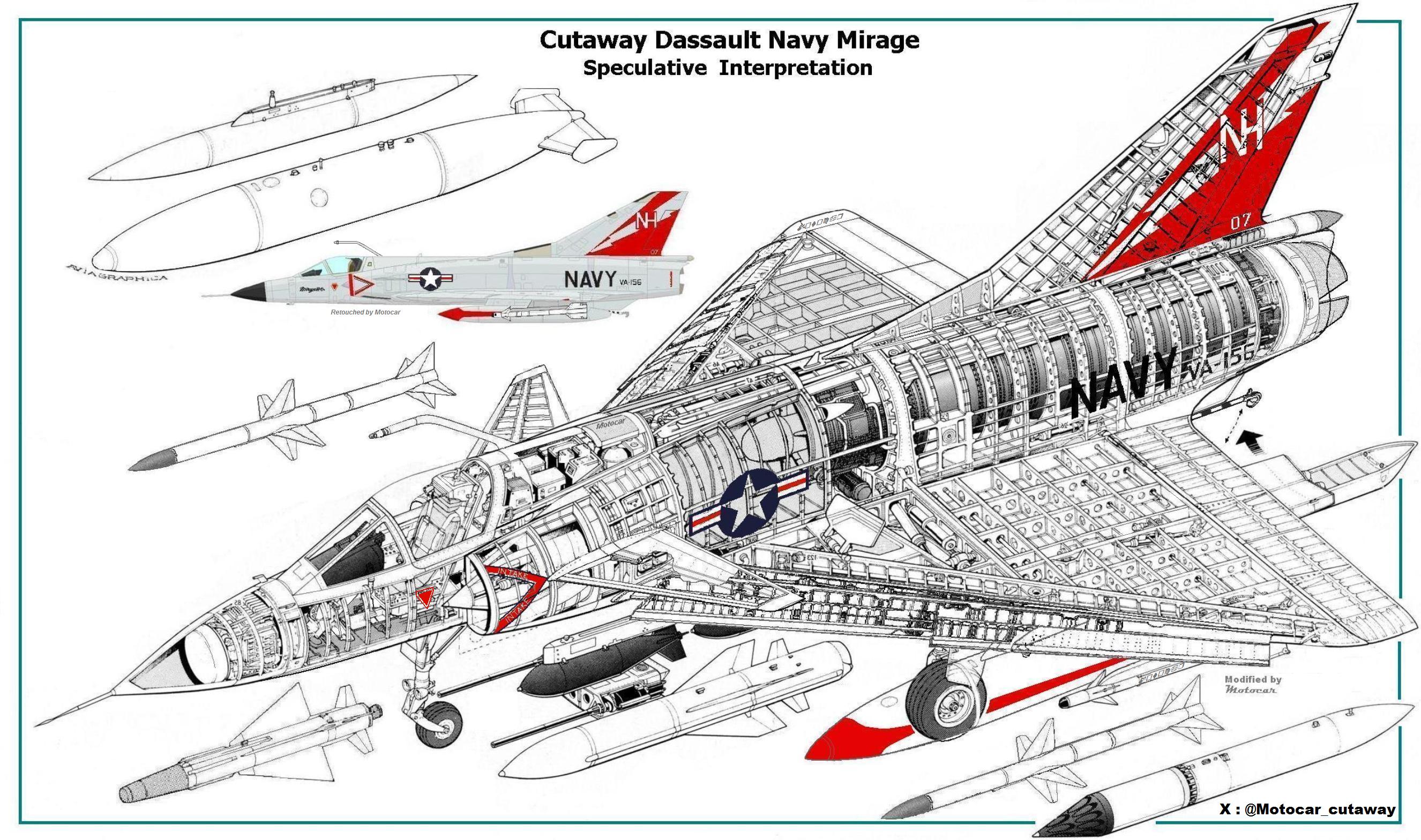

Repost Cutaway Dassault Mirage IIIN Version naval, equipado con canard y un ala mayor con slat y gancho de retención para uso en portaaviones, propuesta que no resulta descabellada a la luz del pequeño caza embarcado Etendart IV/Super Etendart de la misma firma que operaron en los portaaviones franceses clase Clemenceu y Foch y en el Charles DeGaulle hasta su retiro, lo que confirma que Dassault estaba en capacidad de crear un caza delta embarcado, nada nuevo si observamos al Douglas F4D Ford y el mas complejo bimotor sin cola Chance Vought F7, autor Aviagraphica y retocado por Motocar



[Motocar]

Cutaway Sopwiht Dolphin I, primera vez que me encuentro con este avión de caza biplano de la 1ra Guerra Mundial, curioso el par de ametralladoras apuntadas hacia arriba unida a dos mas fijas sincronizadas sobre el Motor V-8 8E de Hispano Suiza , autor Faws Jons y compartido desde la web rusa:

Уголок неба ¦ Sopwith 5F.1 Dolphin



[Motocar]

Cutaway Sopwish T.F.2 Salamander, avión de caza británico de la 1era Guerra Mundial. siguiendo las mismas lineas impuestas por el famoso Camel de lineas compactas con todo su peso al frente, tanto así que el deposito de combustible estaba bajo el asiento del piloto y otro dividido delante de las cajas de municiones, el piloto contaba con un carenado para el apoya cabeza que mejoraba un poco sus lineas aerodinámicas, autor Aviagraphica y compartido desde la pagina rusa:

Уголок неба ¦ Sopwith T.F.2 Salamander

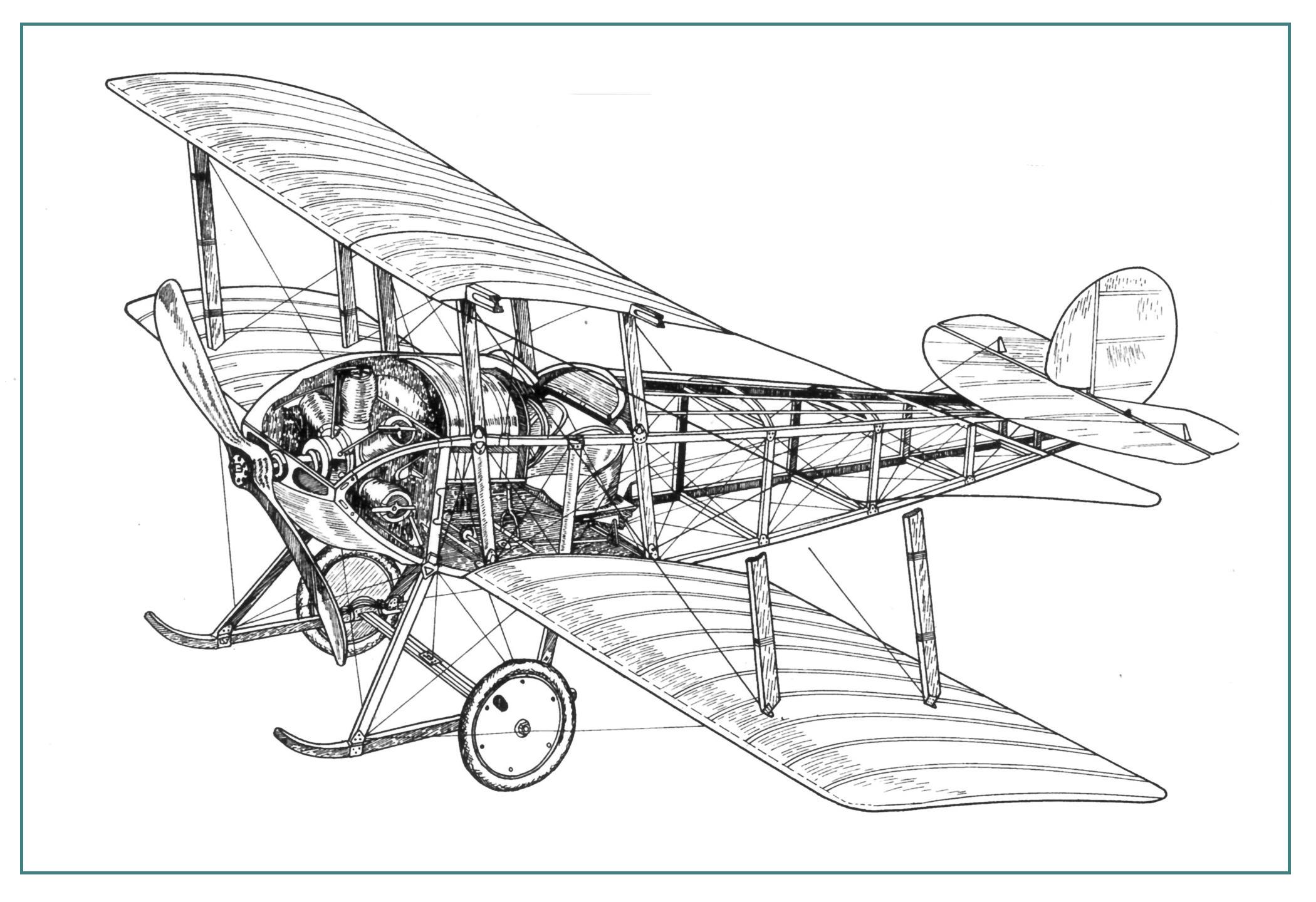

Cutaway Sopwish Tabloid, avion ligero de uso civil, les debo el comentario de autor no indicado y compartido desde la misma web rusa:

Уголок неба ¦ Sopwith Tabloid



[Motocar]

Cutaway Polikarpov Po-2 el legendario y longevo avión de entrenamiento sovietico usado por las "Brujas de la Noche" para atacar la retaguardia nazi y no dar descanso a las tropas, buscaba cansar y desmoralizar a los alemanes en el frente ruso, eran pilotados por valientes mujeres piloto que hacian peligrosos vuelos al ras de la copa de los arboles y sorprendian al enemigo lanzado pequeñas bombas a vehiculos, dormitorios, puestos de guardia haciendo que cada noche fuera una pesadilla, autor no indicado y compartido desde la web:

Самолёт ПО-2 (У-2), чертежи самолёта ПО 2 - Авиация России. Самолёты МИГ.

В статье рассматривается легендарный самолёт Великой Отечественной войны У-2 (По-2). Представлены чертежи самолёта, книги "Техническое описание самолёта У-2 с мотором М-11" и "Самолёт ПО-2 и его модификации", а также видео: Оружие победы. Самолёт ПО-2.

rusplane.ru



[Motocar]

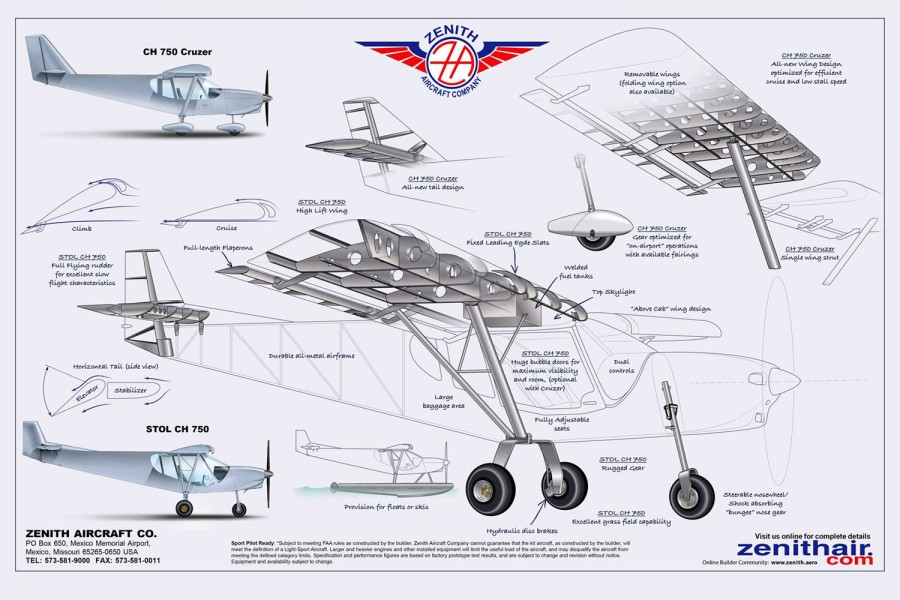

Cutaway ZenithAir 750, compartido désde:

Zenith Aircraft - Mark Franklin Arts

The Zenith Aircraft Company develops, designs and manufactures self-build aircraft kits from its production facilities at Mexico Memorial Airport and holds exclusive rights to manufacture and market Zenair kit aircraft designs from Chris Heintz. In 2004, the Federal Aviation Administration...

www.markfranklinarts.co.uk

https://www.mycity-military.com/imgs4/164157_77220888_ZenithAir-750-Comparison-900x600.jpg

http://www.markfranklinarts.co.uk/wp-content/uploads/2015/09/ZenithAir-750-Comparison-900x600.jpg



[Motocar]

Cutaway Latecoere 631, él gran hidroavion francés, dél qué sé construyeron pocos ejemplares, efectuó vuelos dé pasajeros y visitó Latinoamérica, én Venezuela acuatizando en el Lago dé Valencia en la Terminal del lago próximo a la ciudad dé Máracay, compartido desde Pinterest:

https://pin.it/1US8WJ8



[Motocar]

Repost Cutaway DINFIA/FMA IA-52 avión de carga ligero diseñado en Argentina del cual se inicio la construcción del prototipo que poco después fue cancelado, debo decir que tenia todo para ser un éxito en el mercado interno y de exportación como demostraron otros producidos por firmas europeas y canadiense, modificación realizada por Motocar para recrear el corte esquemático



[Motocar]

Cutaway Hanriot H232/2, autor Julian Robanescu y compartido desde la web Rusa: http://www.airwar.ru/enc/other2/h232.html

P.D. Esa góndola motriz me servirá para recrear un olvidado avión de carreras soviético



[Motocar]

Off Topic; les comparto un reportaje sobre el fallido IA-58C Pucara "Charlie", tenia un gran porte

Malvinas: El Pucará Charlie a la buena de Dios

fdra.blogspot.com



[Motocar]

Buscando sin buscar...

Cutaway Grumman S2 Tracker en la versión re-potenciada con motores turbohelice que le brindaban igual potencia, pero mas economía de combustible, mas alcance y mayores cotas de vuelo y tiempo de patrulla anti-submarina, una conversión que intereso a varias armadas que operaban ese sistema, autor y compartido desde :

Уголок неба ¦ Grumman S-2 Tracker

Sitio web donde esta publicado:

S2f Tracker Crew Images High Quality Resolution

Discover numerous stunning S2f Tracker Crew images. Explore photography, images & more in our comprehensive gallery! Images

mavink.com

* Este corte no aparece en el listado de Grumman que publica en su web airwar.ru



[Motocar]

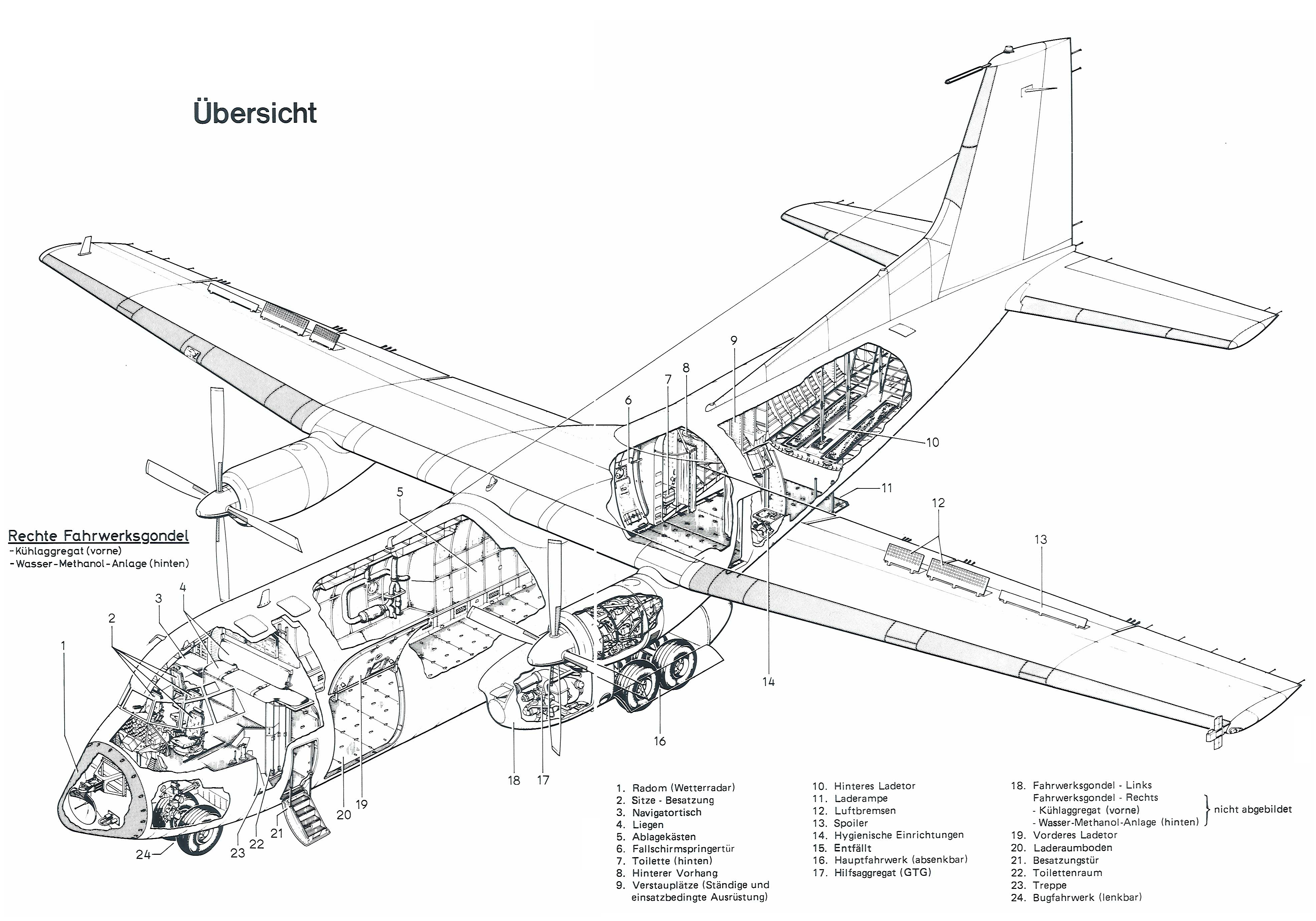

Cutaway CL 160 Trasnsall, autor no indicado compartido desde el buscador:

Yandex Images

Image search for clothes and similar products, text recognition and translation, unique image check, image copy search, identification for items in images. Image and photo search. #yandexvision

yandex.com

P.D. Ñapa... Comentario para mañana...!



[Motocar]

Cutaway LK-3 Lunniy Korabl, el Soviet Lunar Lander esta seria la nave con la que los sovieticos querian poner un hombre en la Luna, fallos en su lanzador N1 se la pusieron difícil, cada lanzamiento fue seguido de un fallo catastrófico con perdida del cohete, muy a pesar que se seguía trabajando para alcanzar la meta aun después del alunizaje del Apollo 11, una diferencia con el Modulo Lunar Eagle que era para dos tripulantes era que en la nave soviética viajaría un solo cosmonauta hasta la superficie selenita, aquí les dejo un corte lateral del Lunar Lander soviético, autor no indicado y compartido desde la cuenta Flickr de martintrolle

Vista desde el interior del LK-3 Lunny Korabl

Sola para fines informativos les dejo una comparativa de los tamaños de ambas naves lunares el LK-3 Lunniy Korabl Lunar Lander y el Modulo Eagle



[Motocar]

Cutaway Grumman F-14A Tomcat, ya expuesto en el hilo pero ahora en gran resolución, un trabajo del artista Mike Badrocke compartido desde:

Grumman F-14 Tomcat Manual

The complete Grumman F-14 Tomcat Manual for servicing and repairs. Shop now for UK delivery.

haynes.com



[Motocar]

Off topic, Narco Submarino (Semi-Sumergible) las creaciones aun desconocidas para el trafico de drogas, les dejo una interpretacion digital de uno de los modelos mas ambiciosos, compartido desde:

Подводные лодки картелей (5/7) [Форумы Balancer.Ru]

… Подумать-то я подумал тоже что и вы. Но ведь сам факт строительство ПЛ - это же не преступление. (стр. 5 из 7)

forums.airbase.ru

enlazado a:
lodkafinalpreview.jpg @ 2.bp.blogspot.com [кеш]

Comparación con un moderno submarino nuclear de ataque britanico Vickers Swiftsure, compartido desde: Pinterest.com
