Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Les comparto par dé cortés laterales dé F-8U III Crusader publicado en un blog italiano, aquí comparten un cutaway modificado dél mismo pero eliminaron mi nombré de la modificación.

Vought XF8U-3 Crusader III, il caccia che batteva sistematicamente il mitico Phantom II nel combattimento aereo manovrato!

svppbellum.blogspot.com

P.D. lo que es igual no es trampa...!



[Motocar]

Cutaway Dewoitine D.520, autor no indicado en el dibujo y compartido desde:

Dewoitine D.520 - History of War | Everand

The D.520 packed a 20mm cannon in the nose, firing through the propeller hub. Early D.520s suffered engine overheating problems, prompting a rapid redesign of the radiators. The 396 litres (87 gallons) main fuel tank coupled with two wing tanks gave

es.scribd.com

​



[Motocar]

Cutaway Nakajima Ki-84-1A Hayate también llamado "Hayabuza", próximamente editare las imágenes para unir y limpiar el dibujo, autor no indicado publicado en la revista Royal Air Force Flying Revie en el numero de abril de 1958, compartido desde el Blog:

The Origin of the Species

Back in October 2022 in a blog post featuring the 1961 Marusan 1/50 scale Hayate reference was made to the 1960s UPC re-issue of this kit ...

www.aviationofjapan.com



[Motocar]

Hs-129 manuals

Some manuals on the Hs-129 that I found at cockpit insturments for those that wish to download from here.

ww2aircraft.net



[Motocar]

Repost Cutaway Douglas DC-1/DC-2, ahora en un formato mayor y ligeramente retocado, autor Aviagraphica y retocado por Motocar



[Motocar]

Muy raro cutaway, dél Kawasaki Ki-100 sí algún amigo del tema lo tiene mucho apreciaría lo compartiera por aquí. Gracias Motocar
Compartido désde:

IJA TYPE 5 FIGHTER KAWASAKI Ki-100, PICTORIAL MONOGRAPH AERO DETAIL #32, DAINIPPON KAIGA | RareBooksJapan.com

IJA TYPE 5 FIGHTER KAWASAKI Ki-100, PICTORIAL MONOGRAPH AERO DETAIL #32, DAINIPPON KAIGA

rarebooksjapan.com



[Motocar]

Cutaway Nakajima Ki-84 "Hayate", autor no indicado y compartido desde la revista Royal Air Force Review abril 1957, retocado por Motocar para unir y ampliar la imagen

Aqui lo dejo en su presentacion original

Aca lo dejo con otro URL por si acaso...!



[Motocar]

Lo prometido, aquí les dejo un pre-estreno del cutaway Weiss XNI-2 "Kameleon", autor original no indicado en el dibujo, modificado por Motocar

P.D. proximamente editare la imagen para incorporar la infografia y algunos detalles pendientes, espero lo disfruten tanto como yo al realizar la especulación.

La verdadera historia trás el Kameleon:

Manfréd-Weiss XNI-02 Kaméleon [Fictional]

The Manfréd-Weiss XNI-02 Kaméleon (Chameleon) is a fictitious Second World War Hungarian jet-powered attacker aircraft written about in the April 1980 edition of the Hungarian aviation magazine Rep…

plane-encyclopedia.com



[Motocar]

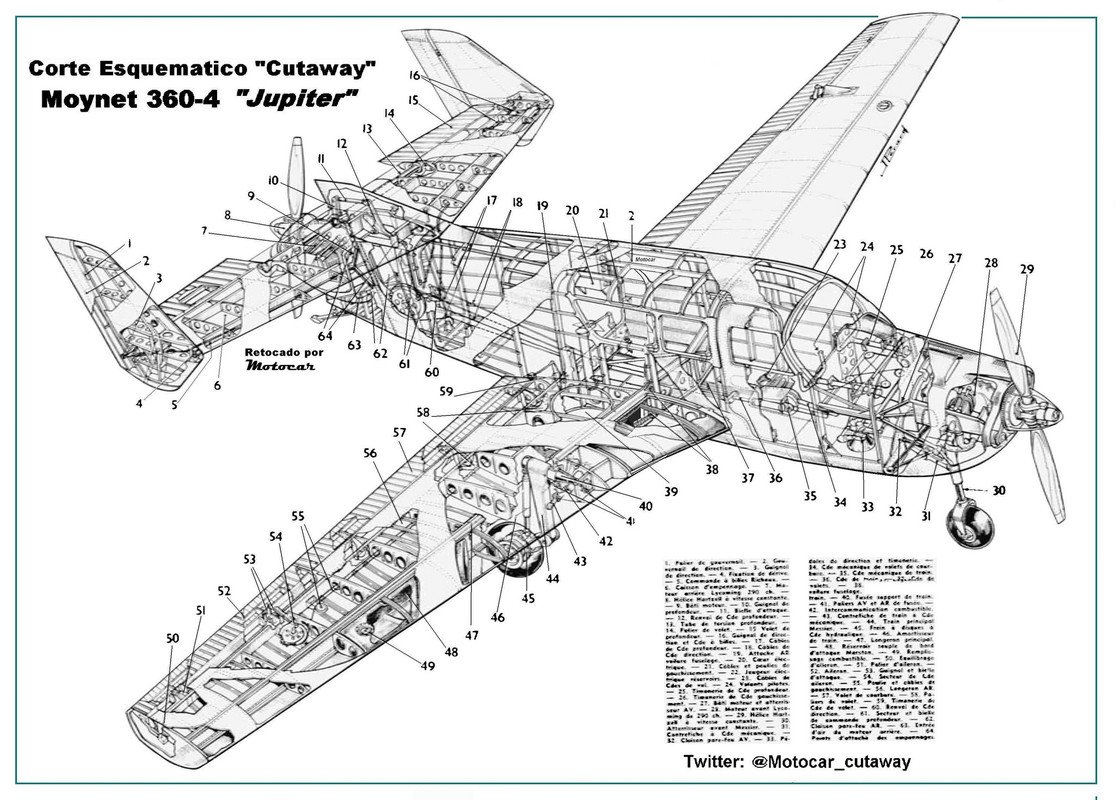

Cutaway Moynet Júpiter, Matra ahora en pequeño formato y desdé otra perspectiva, autor Jean Perald y compartido desde el blog:

Lae - inte bara en stad på Nya Guinea - Flygplan från en annan planet - Jupiter

Jag känner en slags någon märklig dragningskraft till udda konstruktioner, gärna missförstådda eller allmänt misslyckade. Kanske har jag hittat någon absurd form av perversion, men 'fuck it' - det är…

lae.blogg.se



[Motocar]

Repost Moynet Júpiter, Matra gran formato y desdé otra perspectiva, compartido desde este mismo foro én un post anterior autor Jean Perald:



[Motocar]

Saludos amigos y seguidores dé esté hilo "thread", he notado en los últimos meses una disminución dé comentarios, críticas y opiniones (siempre bienvenidas) qué son buenas pará mejorar cada día él modesto trabajo qué realizó con el único fin dé dar a conocer las entrañas dé ésos aviones qué tanto gustan e inquietan, modificar, retocar y hasta recrear desdé cero otros, cómo fue él casó dél MiG-9, él olvidado 1er caza bimotor a reacción Sovietico.
Así qué espero leerlos pará crear ésa retroalimentación o feedback tán importante. Gracias Motocar



[WolfManSpecial]

Hola:
a mi particularmente me gustan todo lo que sean dibujitos con flechitas de colores,de hecho me gustan todos tus cutaways...



[Motocar]

Hola:
a mi particularmente me gustan todo lo que sean dibujitos con flechitas de colores,de hecho me gustan todos tus cutaways...

Gracias pero también puedes escudriñarlos, criticarlos, buscarle errores (pará corregirlos) opinar sobre el avión o comentar algún detalle o dato inédito qué descubriste, conociste o qué faltó...! Én fin es necesario pues no mé las sé todas por eso lo de "modesto"...! Saludos Y nuevamente gracias



[Motocar]

Nuevo vídeo dé Found & Splained presentando al Nord Griffon con sus renders y dibujos



[Motocar]

Cutaway Discopter autor Alexánder Weygers, compartido desde Amazon:

The Discopter Patent: World's First Patented Flying Saucer by Alexander Weygers Limited Edition https://a.co/d/400Urss



[Motocar]

Repost retocado Cutaway Weiss XNI-2 Kameleon




P.D. Debo comentar que en algunos sitios web y foros dan como cierta esta historia, otros niegan de plano tan siquiera existiera, en fin algunos dicen que fue un modelo "Scrach" partiendo de otras tantas maquetas, fotografiando en blanco y negro creando la ilusión de una imagen vieja, igual lo recree para el disfrute de los amigos del tema.



[Motocar]

Vídeo dónde aparece el viejo corté esquematico qué realicé al proyecto de avión dé pasajeros IA-36 Cóndor, lés dejó el enlace pará su disfruté



[Motocar]

Vídeo cutaway del funcionamiento dé la transmisión dé helicóptero francés Aloutte (éso parece), Compartido desdé el grupo Aviación study dé Facebook

https://m.facebook.com/groups/Aviationstudys/permalink/1495448190892523/?ref=share&mibextid=HSR2mg



[Motocar]

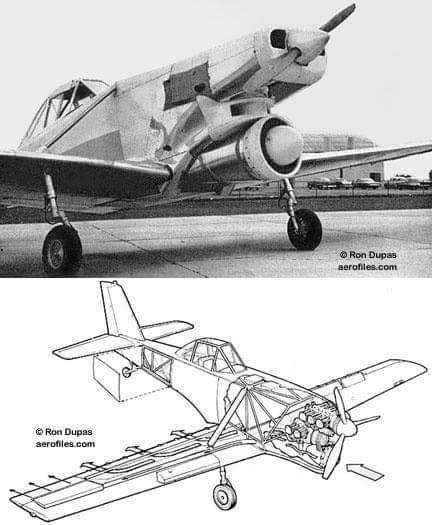

Cutaway Wind EWI-1, proyecto de avión dé fumigación dél año 1965 con un accesorio bajó el motor qué permite una mejor aspersión dé los químicos durante las tareas de fumigado aéreo compartido désde Aerofiles por Ron Dupas, autor no indicado



[Motocar]

Repost video cutaway Misil AS Kinzhal
