Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Les debo el nombre...!



[Motocar]

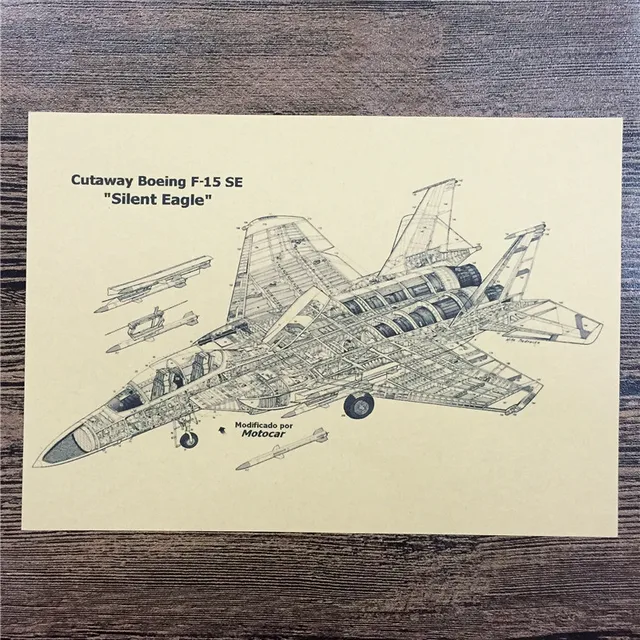

Hay quienes aprovechan todo y hasta venden impresiones de una de mis modificaciones, tal es el caso de este enlace que ofrece en venta lamina del F-15 SE....! Su anuncio dice asi: en ruso: "FJ-278 Винтаж home decor крафт-бумага "Silent eagle истребитель" для кухней стикер стены плакат бар кафе гостиной 42x30 cm" traducido usando el traductor Google :"FJ-278 decoración del hogar de la vendimia de papel kraft "luchador águila silenciosa" de la pared de la cocina cartel adhesivo café bar salón 42x30 cm" Al menos no borraron los creditos. Aqui les comparto el enlace y su presentación compartido desde:
https://www.aliexpress.com/promotion/home-office-tools_eagles-homes-promotion.html

https://ru.aliexpress.com/item/FJ-2...2584775425.html?spm=2114.41010408.3.46.pCB14z



[Motocar]

Cutaway Bell X-5, el avion experimental de la firma estadounidense basado en el dañado Messerscmitt P-1101, para probar el concepto de alas de geometria variable propuesto por los nazis, aunque en aquel proyecto la variacion del angulo de la flecha alar se realizaba en tierra en tanto que el prototipo X-5 de Bell era completamente variable en vuelo, el prototipo era propulsado por un motor J-47, aqui les dejo un corte esquematico de menor resolución pero es el primero que ubico del concepto de Bell, autor no identificado y compartido desde el foro:
http://www.secretprojects.co.uk/forum/index.php/topic,6983.75.html

Exitós



[Motocar]

Cutaway Heinkel P.1077 Julia II, en realidad se trata de un corte lateral del proyecto de interceptor cohete ligero y economico de producir en los aciagos dias finales de la 2da Guerra Mundial para detener las enormes oleadas de bombaderos aliados, es de notar el cambio a una posicion de pilotaje convencional (en el modelo Julia I el piloto iba en posición de tendido prono) y su motor cohete Walter de dos camaras de combustión, una para comabte y otra para vuelo crucero, desarrollada con el fin de aumentar la corta autonomia de este tipo dde cazas, persistia el uso de patines de aterrizaje lo que dejaba merced de los cazas aliados una vez posado en tierra. Autor no identificado y compartido desde el foro:
http://www.secretprojects.co.uk/forum/index.php/topic,17110.0/all.html

Exitós



[Motocar]

Cutaway proyecto de Bombardero Steath ruso, autor no identificado y compartido desde la web:
http://www.dailymail.co.uk/sciencet...s-space-Radical-plane-begin-testing-2020.html

Exitós



[Motocar]

Cutaway Yakovlev Yak-24, una disposición general de lo debio ser una version "Presidencial" de aquella maquina, aunque realmente se trata de una disposicion general del arreglo interno, valido gracias a su tamño de formato medio para retocar y recrearlo con motores y cabezas de rotor, autor no identificado y compartido desde el foro:
http://www.secretprojects.co.uk/forum/index.php/topic,6605.0.html

Cutaway mas sencillo ahora a color

Exitós



[Motocar]

Cutaway Polikarpov Po-2, el famoso avión de entrenamiento de pilotos sovieticos de la preguerra y postguerra, simple, confiable ligero y un genuino dolor de cabeza para las tropas nazis cuando era utilizado por las mujeres piloto en sus ataques nocturnos tras la retaguardia la idea era no dejar ni un solo momento descansar a las tropas nazis, las bautizaron "Las Brujas" volaban de noche casi sin intrumentacion, a muy baja altura y lanzaban pequeñas bombas sobre los dormitorios, transportes e instalaciones en la retaguardia en lugares considerados "Seguros", daban enormes rodeos para atacar por rutas inesperadas para el invasor aleman, autor no identificado y compartido desde la web rusa:
http://www.airwar.ru/enc/other1/u2.html

Exitós



[Motocar]

Sin ser un cutaway este video nos muestra muy de cerca al helicoptero ultraliviano de los años cincuenta diseñado y construido por la firma Hiller el "Hornet", compartido desde Youtube.com



[Motocar]

Corto video del mecanismo de retraccion del morro del Concorde....!

Exitós



[Motocar]

Cutaway Flettner Fl-282 "Kolibri"



[Motocar]

Cutaway Flettner Fl-282 para complementar al ya expuesto en el post anterior, sin ser un cutaway prpiamente dicho esta fotografia permite apreciar lo complejo y sencillo a la vez este curioso helicoptero nazi, tenia rotores sincronizados que hacia innecesario el uso de rotor antipar, aunque hubo eventos de accidentes cuando el sistema de sincronizacion fallo y los rotores chocaron, fue el primero en entrar en servicio y operado en la marina alemana, en el se puede apreciar la poco ortodoxa plaza para el pasajero, al igual que en los modelos iniciales su morro llevaba un carenado de plexiglas moldeado sobre la estructura del mismo, compartido desde la web:
https://www.shapeways.com/forum/t/1-18-scale-flettner-fl-282-v21-kolibri-model-kit-cutaway.71940/

Exitós



[Motocar]

Cutaway Ilyushin Il-62 de formato medio en color del que hay muy pocos cortes equematicos el avion de pasajeros de largo alcance de la era sovietica, compartido desde la web:
http://www.michaelprophet.com/News_articles/News_articles2013/Ilyushin_Il62.html
https://www.pinterest.com/pin/330662797616505035/

Exitós



[Motocar]

Para los amigos que disfrutan de la saga de peliculas StarWars aqui les dejo un enlace con muchos cutaways de todo lo visto en los filmes...!

http://szextant.blogspot.com/2016/01/172-star-wars-7-force-awakens-movies.html

Disculpen el "Off topic"



[Motocar]

Cutaway junkers Ju-188, bombardero nazi, en formato medio del autor WEAL y compartido desde la web:
http://szextant.blogspot.com/2016/01/172-star-wars-7-force-awakens-movies.html

Exitós



[Motocar]

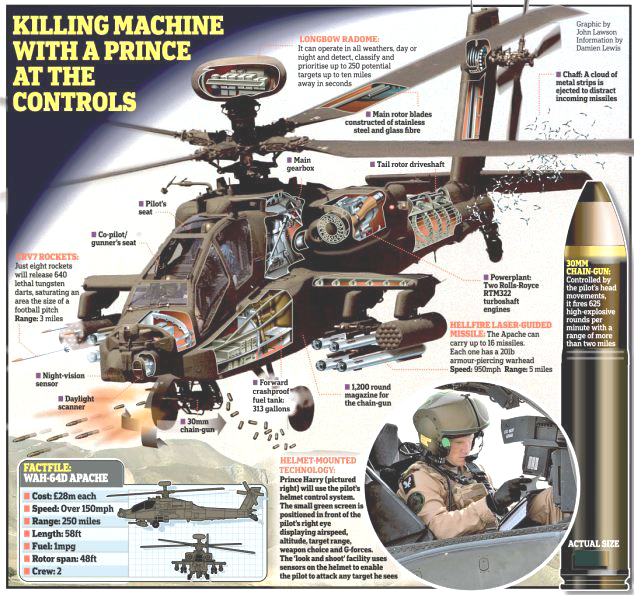

Cutaway Hudges/Boeing AH-64 Apache Longbow, compartido desde la web:
http://szextant.blogspot.com/2016/01/172-star-wars-7-force-awakens-movies.html

Exitós



[CHACAL]

Hay quienes aprovechan todo y hasta venden impresiones de una de mis modificaciones, tal es el caso de este enlace que ofrece en venta lamina del F-15 SE....! Su anuncio dice asi: en ruso: "FJ-278 Винтаж home decor крафт-бумага "Silent eagle истребитель" для кухней стикер стены плакат бар кафе гостиной 42x30 cm" traducido usando el traductor Google :"FJ-278 decoración del hogar de la vendimia de papel kraft "luchador águila silenciosa" de la pared de la cocina cartel adhesivo café bar salón 42x30 cm" Al menos no borraron los creditos. Aqui les comparto el enlace y su presentación compartido desde:
https://www.aliexpress.com/promotion/home-office-tools_eagles-homes-promotion.html

https://ru.aliexpress.com/item/FJ-278-Vintage-home-decor-kraft-paper-Silent-eagle-fighter-for-kichen-wall-sticker-poster-bar/32584775425.html?spm=2114.41010408.3.46.pCB 14z

Ladrones hay en todo el mundo!!!



[Motocar]

CutawayCaproni Campini N.1., el avion de investigacion italiano con motreactor una combinacion de motor de piston con un compresor que introducia aire a presion en una camara de combustion que bridaba el empuje neceario para el vuelo, dibujo en la moderna tecnica render aunque en pequeño formato de autor no indicado en la imagen, compartido desde el foro:
http://www.secretprojects.co.uk/forum/index.php/topic,791.0/all.html

Para complementar la imagen anterior un corte lateral de N.1.

Exitós



[Motocar]

Cutawy Curtiss XP-55 Canard Jet Fighter Concept, evolución del prototipo XP-55 con motor Alison de 12 Cilindros en V ahora propuesto con un motor a reaccion centrifugo Rolls Royce Nene, desconozco si llego a construirse, lo cierto es que tenia tren de aterrizaje triciclo, cabina tipo "Burbuja", con derivas en los extremos marginales de los planos que unido a las alas en flecha del prototipo original le daban un aspecto futurista, autor original desconocido y retocado por Motocar para recrear este raro concepto de caza.

Exitós



[Motocar]

Cutaway Shaanxi Y-8Q evolución del mas simple Y-8 ahora en version "Anti-Submarina" se cuentan entre sus modificaciones las bodegas de armas justo delante del tren de aterrizaje principal, el sensor de anomalias magnetica o MAD por sus siglas en ingles, asi como su nuevo morro y bajo este unos carenados para sendas antenas de radar de busqueda, los motores mueven ahora helices con 6 palas en forma de "Cimatarra", su deriva es auxiliada por dos pequeñas aletas verticales montadas sobre el estabilizaor horizontal en sus bordes marginales, lastima que la infografia este en mandarin, autor no identificado o ilegible y compartido desde el portal:
https://thaimilitaryandasianregion....e-patrol-and-anti-submarine-warfare-aircraft/

Exitós



[Motocar]

Cutaway Ilyushin Il-14P, el avión de pasajeros sovietico, aqui les dejo un corte esquematico bastante sencillo y a colores que compartimos desde la web:
http://szextant.blogspot.com/2017/04/196-sextants-octants-for-celestial.html

Repost Ilyushin Il-54, el bombardero medio sovietico que no paso de la fase de prototipo, aqui retocado ahora para mejorar algunos detalles y añadir una nueva fotografia de perfil del mismo prototipo. retocado por Motocar

Exitós
