Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Saludos amigos del foro, les ruego disculpas por el retraso en reparar los daños causado al tema por Flickr al eliminar mis archivos, los tengo respaldados pero tardara algo en ser recuperadas, tambien tengo algunos proyectos y trabajos personales que requieren mas de mi atencion de ahi los pocos aportes recientes, sin embargo solo adelantare que viene nuevos estrenos originales y exclusivos para Zona-Militar, solo le pido un poco de paciencia y comprension.

Exitos a todos, Motocar



[Motocar]

Cutaway Sud Est 210 "Caravelle", repost pero ahora retocado para reponer areas perdidas durante el proceso de escaneo, publicado en la revista Flight International

Exitós



[Motocar]

Repost Cutaway SAIA-90 con renders, ahora acompañado de imagenes digitales del artista Citrus90, colaborador del foro secretprojects.co.uk

Exitós



[BIGUA82]

Albatros DV



[Motocar]

Cutaway Hawker p.1120 Huntsman, propuesta de avion ejecutiv bimotor basado en el caza britanico de la misma firma Hunter, viejo proyecto del año 1957 que no paso de una mera propuesta que solo pocos años despues vio nacer un clasico de los aviones ejectivos el Learjet, autor no identificado tomado del grupo de facebook:
The Greatest Planes What Never Were

Exitos



[Motocar]

Cutaway Caproni Ca.197 proyecto combate monoplaza, fechado en 1950, impulsado por dos Jumo 004 turborreactores o como opción por dos de Havilland Ghost.

Exitós



[Nike]

El Dassault/Dornier Alpha Jet es la generaciòn de reemplazo de los entrenadores militares de primera generaciòn como el universal Lockheed T-33 o Jet Provost, fruto de la colaboraciòn Franco-Alemana ingresa inicialmente en las filas de l'Armee del Air y de la Luftwaffe, posteriormente tiene un discreto suceso de ventas en el extranjero como entrenador y rol secundario de apoyo tàctico, lo adquiere Bèlgica, Portugal, Tailandi, Egipto, Marruecos, Nigeria y otros.
El veterano entrenador ya empieza a ser retirado de las fuerzas aèreas originales, y estos son adquiridos por los adquirientes extranjeros como los Ex-Alphas Jets de la Luftwaffe recientemente adicionados en Nigeria este Marzo 2015.
El Apha Jet cuenta con una gran penetracion en el continente Africano, sin embargo su presencia en suelo Americano es nula, por lo que no se lo ha visto en estos lados del mundo.
Buèn entrenador pero no ha partecipado en ningùn teatro bèlico, por lo que otros modelos han suscitado mayor interès.
Este Cutaway /Escantillòn, realizado por el excelente Mike Badrocke, es el mas completo que hay de los distintos que existen de este modelo.
Saludos
MC72



[Motocar]

Precisamente hoy retocaba uno para recrear la version alemana con su fino morro,

Gracias Mike y exitos



[Motocar]

Cutaway Wallis Wa-116 "Meteorite", Autogiro usado en la pelicula " Solo Se Vive Dos Veces" del agente secreto 007, con Sean Connery, en el film se presentaba armado con una serie de artilugios de fantasia (En realidad no hubiera levantado el vuelo si los mismos eran reales) el mismo dio un gran impulso a las ventas de este autogiro popularizandolo en gran medida, era un aparato sencillo y sin complicaciones que contaba con una cabina abierta carenada en ligera fibra de vidrio, que le daba un aspecto moderno, hasta pocos años antes todos los autogiros eran preferiblemente abierto, recuerdo existio un modelo a finales de los años setenta y principuio de los ochenta que se ofertaba con una cubierta transparente deslizable hacia el frente que mejoraba aun mas su aspecto, vuelo en el principio creado por Juan de la Cierva de la "Autorrotacion" y mejorado en años posteriores con mejores materiales y motores mas ligeros, brindando a su piloto una experiencia de vuelo inolvidable, ilustrador no identificado y tomado de la revista Popular Science de Junio de 1967, retocado por Motocar para unir y recrear las partes centrales perdidas durante el proceso de escaneo.

Exitós



[Rober D]

Perdón por el OT (si esta muy mal que este esto aquí, se mueve o se borra según corresponda)
Cutaways de Star Wars
dedicados para @Grulla

Source: http://imgur.com/gallery/FWXYW

P.D: Para todo el mundo en busca de un vínculo con el libro: http://lmgtfy.com/?q=Star+Wars+cross+sections+book



[Beretta 951]

http://fdra-aereo.blogspot.com.ar/2015/08/dos-eurodeltas-famosos.html



[Motocar]

Capsula de investigacion presurizada para grandes altura y tiempo de permanencia, los datos en ingles acompañan a la imagen, tomado de Facebook



[Motocar]

Cutaway Zenair tomado de un grupo de Facebook



[Motocar]

Cutaway Ford Tri-Motor, en gran formato y a color tomado de la cuenta Flickr de su autor Donn Thorson.
https://www.flickr.com/photos/donn_thorson/6843078840

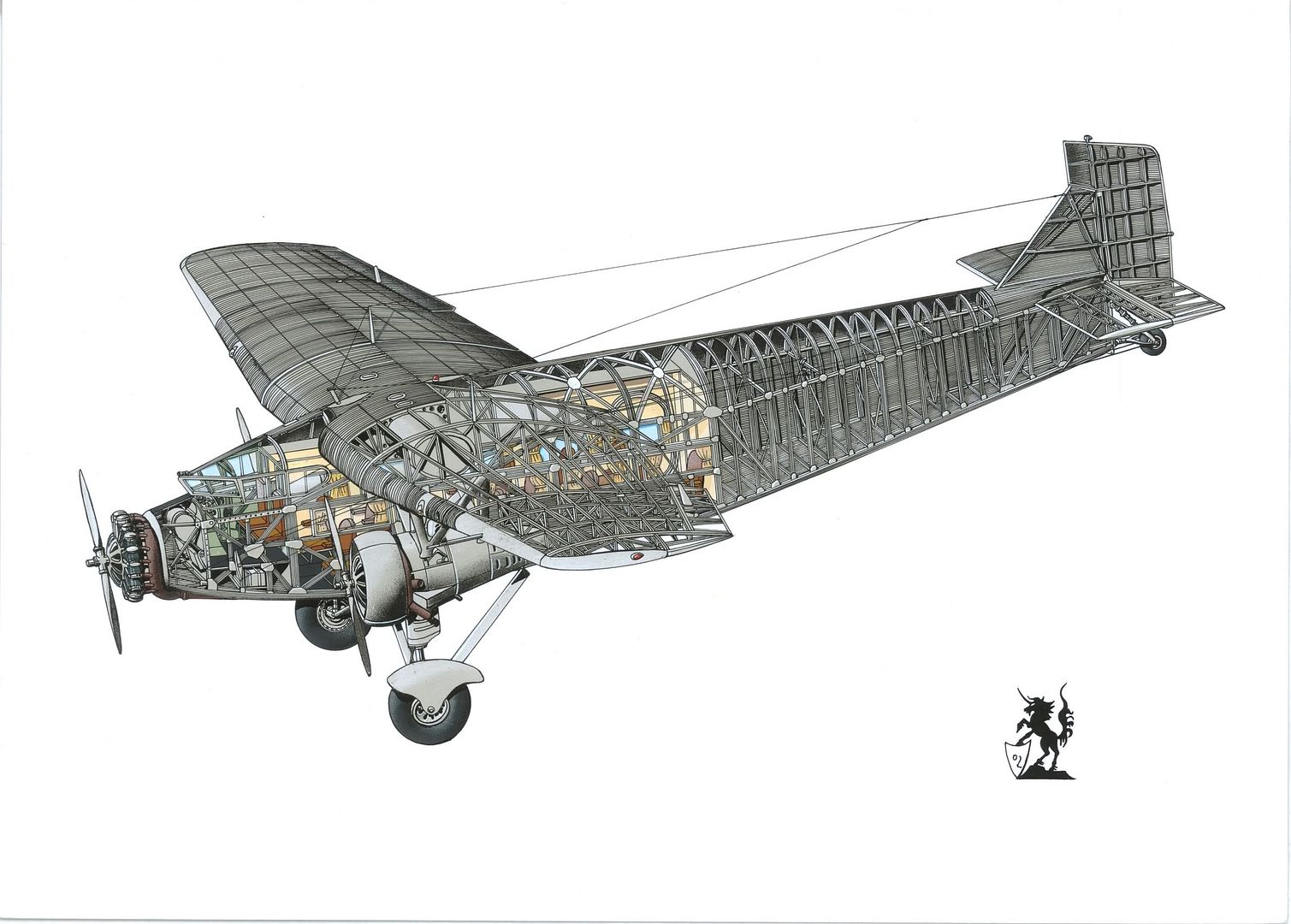

Cutaway Ford Tri-Motor, solo para efectos comparativos de resolucion en formato medio, tomado de la cuenta Bengt123 en Photobucket:
http://s50.photobucket.com/user/Bengt123/media/Ford5-AT-BTri-motorcutaway.jpg.html

Exitós



[Motocar]

Cutaway Baxter proyectos, son dibujos rapidos para mostrar lo mas simple posible el concepto a estudiar, en este caso varias propuestas con la disposicion interior de los motores al frente o atras, y su concepto de ala unica, tomado de la web:
http://www.twitt.org/baxter.html

Exitós



[emilioteles]



[emilioteles]



[emilioteles]



[emilioteles]



[Herman]

Muy buenos Cutaways...¡¡buen aporte!!
