Cutaways, Cortes Esquemáticos de Aviones

[Motocar]

Cutaway Heinkel He-112, caza competidor para el nuevo caza monoplaza para la Luftwaffe del que salio vencedor el Me-109B, sin embargo el He112 fueexportado y fue desplegado por los Nacionalistas en la Guerra Civil Española, existe registro de un derribo sobre un solitario Lockheed P-38 que ingreso al espacio aereo español por parte del Tte. Entrena, autor no identificado y tomado del tema Cutaways de Johnbr en el foro:
http://www.ww2aircraft.net/forum/album/aircraft-cutaways/p25439-heinkel-he-112-graphics.html

http://www.ww2aircraft.net/forum/album/showfull.php?photo=25439

Cutaway Boeing X-32, el caza perdedor frente al F-35 para equipar a tres cuerpos aereos de las fuerzas armadas estadounidenses, US Navy, US Marine Corps. y la USAF, esta seria la version definitiva una vez abandonada la pesada ala delta con la compitio el prototipo original, eso se transformo en el "Plomo en el ala" del proyecto ya que el modelo evaluado diferia mucho del que seria el definitivo pero no estaba disponible para las pruebas, este corte esquematico de resolucion media muestra mbuchos detalles entre otros la nueva ala y toma de arire corrediza hacia adelante, la originalpivotaba hacia abajo y en los vuelos de prueba fue retirada para permitir un mejor flujo de aire a los motores, estos diferian del sistema usado por el F-35 al utilizar toberas tipo "Harrier" y tobera trasera bidimencional vectorizable verticalmentey con petalos parecidos a los vistos en el F-22, en fin hoy se discute si el F-35 es realmente un caza vencedor, lo que si se sabe es que su precio supero hace tiempo todas las previsiones y se pronostica que debe suceder al F-16 en las fuerzas aereas de muchos paises (Cosa que se pone en duda), lamentablemente la infografia esta en ideogramas chinos "Mandarin" o japones, autor no identificado y tomado del tema Cutaways de Johnbr en el foro:
http://www.ww2aircraft.net/forum/album/aircraft-cutaways/p25420-boeing-x-32.html

http://www.ww2aircraft.net/forum/album/showfull.php?photo=25420

http://www.ww2aircraft.net/forum/album/showfull.php?photo=25421

Cutaway Torreta Artillada Fraser Nash Tipo FN120, realmente especulo si digo que esta torreta era lamontada en la cola de los Avro Lancaster de la Real Fuerza Aerea Britanica La RAF durante la Segunda Guerra Mundial, merece estar aqui por mostrar una excelente resolucion y detalles unido a una amplia infografia pocas veces vista, su armamento era relativamente ligero ametralladoras de solo 0.303 pulgadas de calibre, trabajo preparado para el Ministerio del Aire por el Ministerio de Produccion de Aviones o "Ministery of Aircraft Production" y "Air Ministery" en ingles, tomado del tema cutaway de Johnbr del foro:
http://www.ww2aircraft.net/forum/al...raser-nash-rear-gun-turret-fn120-cutaway.html

http://www.ww2aircraft.net/forum/album/showfull.php?photo=25426

Exitós



[Motocar]

Cutaway Tecnologia Drone UFO Flying Saucer Technologie video con detalles tecnicos, solo como informacion general, autor la firma de animacion ECL Productions y tomado de Youtube:

Exitós



[Motocar]

Cutawa Sky Sniper retocado, autor Frank Tinsley 28 de abril de 1952 para la revista Mechanix Illustrated en su edicion de Octubre de 1952, retocado por Motocar para limpiar la imagen.

Cutaway Sky Sniper con perfiles, acompañado de renders cortesia del artista CiTrus 90, retocado por Motocar

Exitós

P.D. a pocas visitas de la Un Millon Quinientas mil.....!



[Motocar]

Gracias a todos hoy el tema llega a su visita 1.500.707 espero seguir compartiendo por aqui sus aportes y sugerencias, comentarios y criticas siempre bienvenidas, por mi parte seguire con mas "Cortes Esquematicos, Cutaways" retocados, modificados y algun original para el deleite de aquellos que tienen al igual que yo años esperando ver una imagen con el cutaway de su avion favorito, tal como me sucedio a mi al realizar el Cutaway del IA-37 de Horten y luego mis interpretaciones futuristicas sobre el mismo tema, reitero mi agradecimiento a todos quienes se toman minutos de su tiempo para visitar este modesto tema.

Desde las tierras de Maracay, Venezuela su amigo Motocar



[purilacroix]

A los 2.000.000 explota el foro!



[Motocar]

A los 2.000.000 explota el foro!

Muchas gracias purelacroix, espero poder llegar a ese punto con material nuevo existente y el que podamos recrear....!

Saludos Motocar



[Motocar]

Cutaway McDonnell Douglas Hypersonic, "propuesta de McDonnell Douglas dedicada demostrador de tecnología para la investigación de vuelo de crucero de Mach 3 a 6 y más tarde a Mach 9. Dos turborreactores se complementan con un estatorreactor en el centro. Aire turborreactor de las entradas se desviaría hacia el motor estatorreactor en el Mach 1" autor no identificado el texto fue tomado y traducido del foro:
http://www.secretprojects.co.uk/forum/index.php/topic,2867.0/all.html

Exitós



[Motocar]

Cutaway Osprey 2, pequeño hidroavion diseñado para ser construido como un Kit plane, tenia hermosa estampa con su motor instalado sobre y pilon sobre el al y usando una helice impulsora con una deriva con fuerte flecha, tren de aterrizaje retractil y lleno de detales constructivo, autor ilegible y tomado del tema WW2aircraft/cutaways en el mismo foro

Exitos



[Motocar]

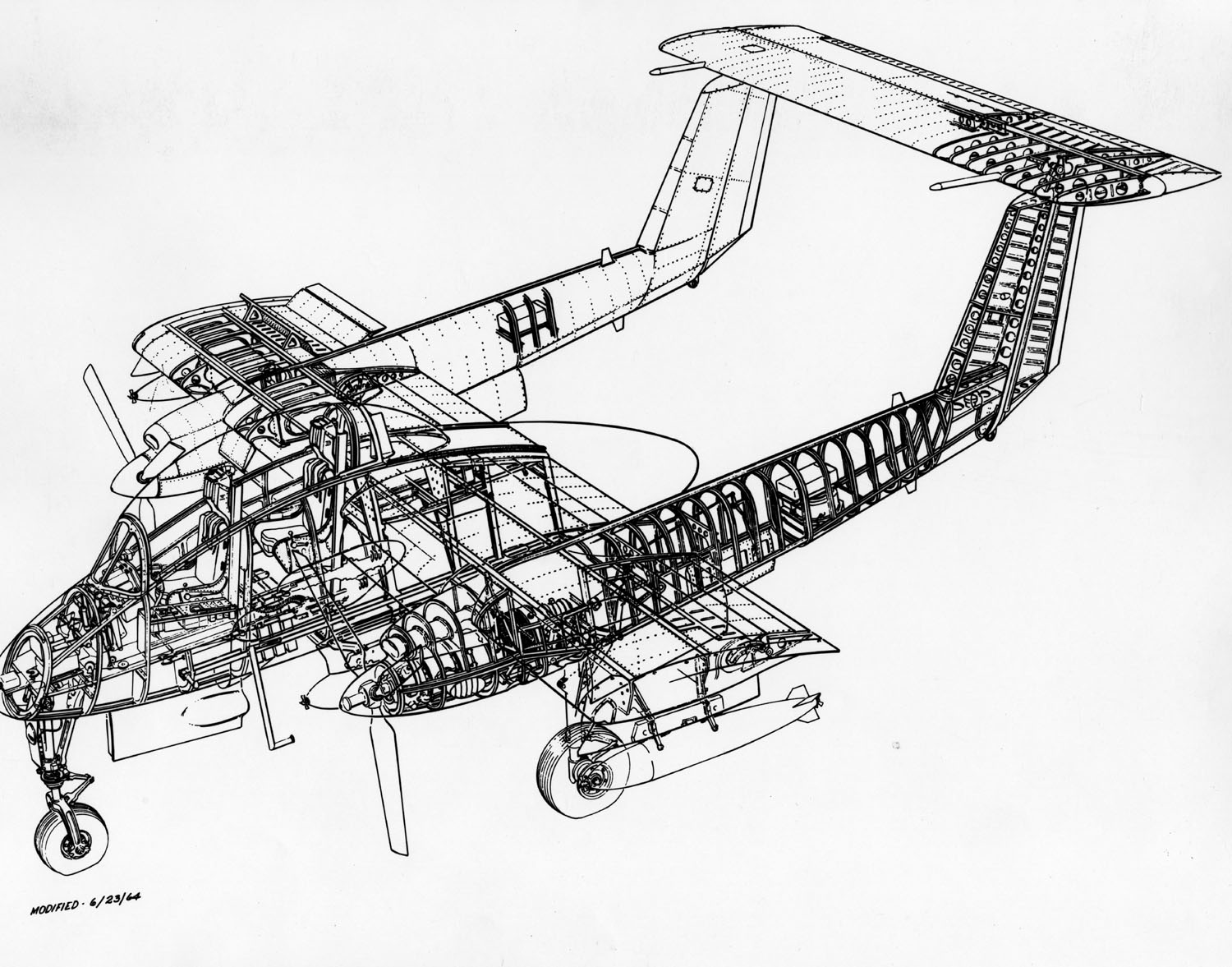

Cutaway Convair Model 48, avion que compitio contra el Rockwell OV-10 Bronco, este ultimo salio vencedor del concurso para seleccionar un avion ligero armado de reconocimiento LARA, luego entro en la categoria de Contra Insurgencia o COIN, algo curioso es que la propuesta Convair presentaba un avion mas economico de producir y operar que su competidor sin embargo no fue el vencedor, tenia una excelente visibilidad en todas direcciones, con larga cubierta deslizable hacia atras, capacidad STOL y posibilidad de llevar carga diversa, se observan las ametralladoras a los costados del fuselaje y una bomba en un soporte carenado en la parte baja del fuselaje, es de notar la ausencia de firma del autor pero la nota manuscrita dice Modificado en junio 23 de 1964, ya expuesto en el tema ahora en mejor resolucion tomado del foro:
http://www.mycity-military.com/Opste-vojne-teme/Preseci-i-shematski-prikazi-vojne-tehnike_68.html

Exitós



[Motocar]

Cutaway Chance Vought F4U "Corsair" imagen que nos muestra un corte esquematico del Corsair con la helice de 4 palas, en tanto que lo dibujos mas conocidos siempre lo muestran con una helice de solo 3 palas, entre otros detalles que lo diferencian, autor Gianni Siccardi editado por Editorial Delta Italia y tomado del foro:
http://forums.autosport.com/topic/84751-the-cutaway-drawing-and-its-artists/page-267

Exitós



[Motocar]

El Post #2810 fue editado para cambiar la imagen



[Motocar]

Cutaway Heinkel He-115C-1, hidroavion utilitario, usado para vigilancia, minado y como torpedero, capaz de ser usado sobre aguas congeladas gracias a sus flotadores que tenias esquies de acero, era un bimotor con flotadores que presto excelentes servicios a los nazis, autor WEAL retocado por Motocar y subido con Flickr. su resolucion ni formato son las mejores pero es el unico que he ubicado hasta ahora y de una fuente poco usual, su tono gris nos dice que es una fotografia la cual limpie y retoque para compartir por aqui, si algun amigo forista posee uno de mejor calidad mucho agradecere lo comparta por aqui, de antemano gracias.

Exitós



[Motocar]

Cutaway Flying Barrel, avion proyectado para transportar hasta 100 pasajeros, un diseño de los tempranos años treinta creado por el ingeniero italiano Stipa para la firma Caproni y publicado en una revista Modern Mechanix de marzo de 1933 aparecido en la pagina 77, tomado de la web:
http://blog.modernmechanix.com/mags/ModernMechanix/3-1933/flying_barrel.jpg

Exitós



[Motocar]

Cutaway Republic RC-2 Seabee, Avio Anfibioligero con diseño muy particular pues adiferencia de muchos otros anfibios su motor estaba tras la cabina pero en el fuselaje y no encima como era la practica comun todavia hoy, su fuselaje tenia atractivas y aerodinamicas lineas sin dejar de mencionar su casco/fuselaje inferior hidrodinamicamente correcto con su doble redientes y el tren de aterrizaje retractil clasico con rueda de cola, las superficies traseras con estabilizador horizontal a media altura de la deriva en cruz y flotadores estabilizadores en los planos, en finun gran diseño para un avion de funciones duales, autor el artista Douglas Rolfe y tomado de la web:
http://www.seabee.info/seabee_specs.htm

Cutaway Republic RC-2 Seabee mostrando su casco/fuselaje inferior en detalle

Detalle puerta de acceso y cabina

Exitós



[Motocar]

Cutaway Spencer Aircar, solo para fines comparativosavion anfibio de clara inspiracion en el anterir que muestran cambios como el tren de aterrizaje triciclo retractil y sus derivas terminan en forma rectangular, tomado de la web:

Exitós



[Motocar]

Cutaway Blohm und Voss 211, proyecto de caza de emergencia para responder a la solicitud de la Luftwaffe en los momentos mas criticos de la 2da Guerra Mundial, Hitler junto a Goering pensaban que para el año 1946 tendria una aviacion completamente renovada con cazas a reaccion de todo tipo, sencillos de construir para asi lograr reequipar a sus fuerzas de cazas y detener los bombardeos sobre Alemania, estso pequeños cazas estaban generalmente armado por solo dos cañones pesados, su estructura debia ser los simple posible, Blohm und Voss diseño un caza en extremo simple con un ala de cuerda comun y un fuselaje tubular escalonado que soportaria un motor a reaccion BMW 003, toma de aire frontal y cabina muy aerodinamica en una sola pieza de plexiglas de vision total, realmente impresiona la simplicidad del concepto propuesto, algo en que pensar "todavia hoy donde en general se carece a pesar de todas la tecnologias disponibles de la voluntad de construir aviones autoctonos" (opinion personal de este servidor) autor no identificado y tomado de la web:
http://www.luft46.com/bv/bvp211ii.html

Exitós



[Motocar]

Lamento informarles que mi cuenta Flickr fue cerrada ahi era donde compartia el URL de los Cortes Esquematicos Cutaways que he subido por tres años, a pesar de enviarles un comunicado a Yahoo/Flickr no me respondieron y borraron hasta el correo con el anuncio....! por suerte lo habia guardado. Tratare de hacer control de daños pero la "Calentera" es grande, buscare una nueva empresa web para domiciliar las imagenes y luego reparar los daños cusados al tema, Imageschak.us no es confiable luego de un tiempo quieren cobra por las imagenes y hasta las que uno guarda no estan disponibles para verlas en tamaño completo, por suerte existen alternativas.

Les pido disculpas y comprension tal vez este fuera por unas semanas hasta que respire profundo y repare todo el daño causado

Motocar

P.D. Si algun amigo forista guardo una imagen que se me haga dificil recuperar por aqui les solicitare su colaboracion para reponerla, o me pueden decir cual guardaron, de antemano gracias.



[purilacroix]

Porque lo cerraron?



[Motocar]

Por supuestamente compartir imagenes tomadas de la web, el lio de los derechos de autor...! Hay trillones de imagenes en la web y si compartes unas pocas te cierran la cuenta, incluidas las privadas de trabajos en progreso y otras particulare, alguien supuestamente denuncio abuso en uso de una imagen y te borran. Revisen su material ahi hospedado no sea que les borren todo.



[purilacroix]

Por supuestamente compartir imagenes tomadas de la web, el lio de los derechos de autor...! Hay trillones de imagenes en la web y si compartes unas pocas te cierran la cuenta, incluidas las privadas de trabajos en progreso y otras particulare, alguien supuestamente denuncio abuso en uso de una imagen y te borran. Revisen su material ahi hospedado no sea que les borren todo.

Terrible... entiendo la frustracion
