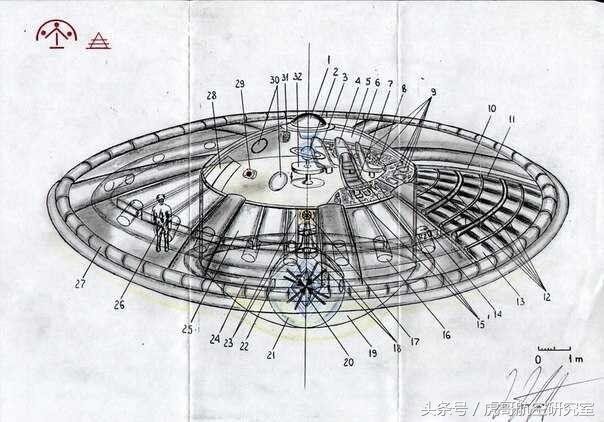

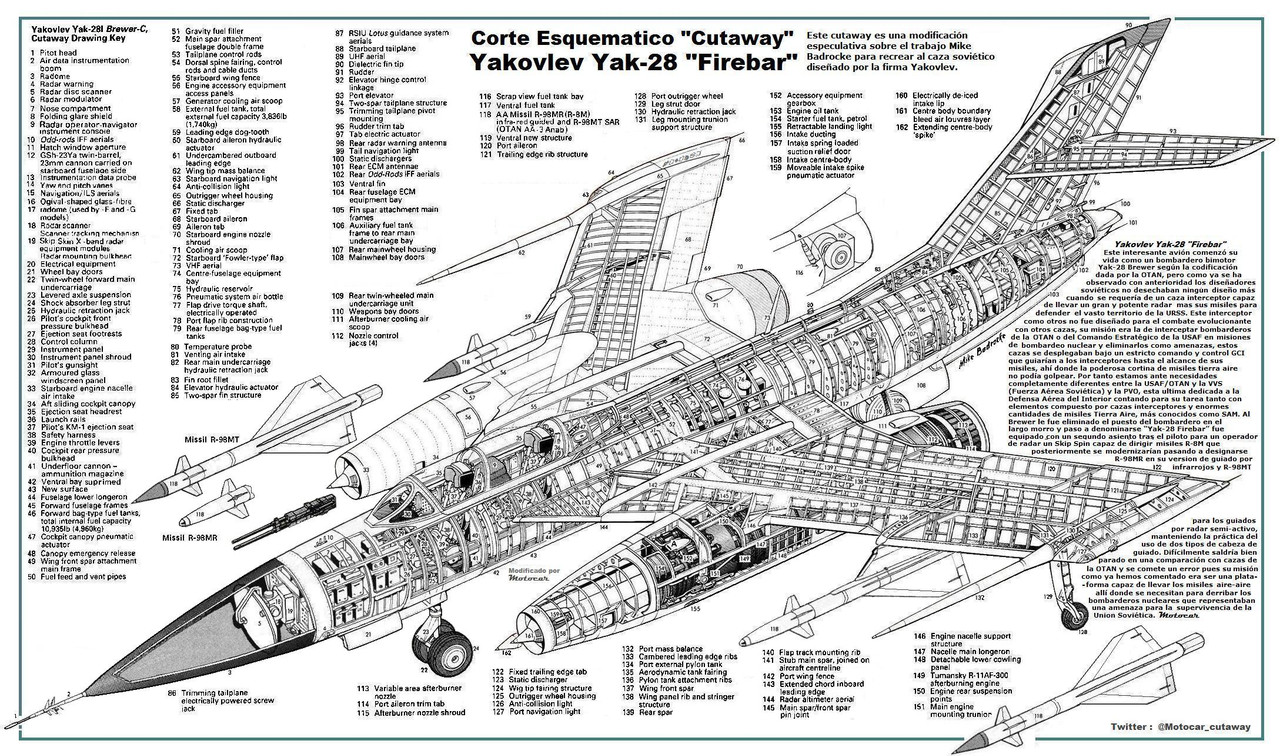

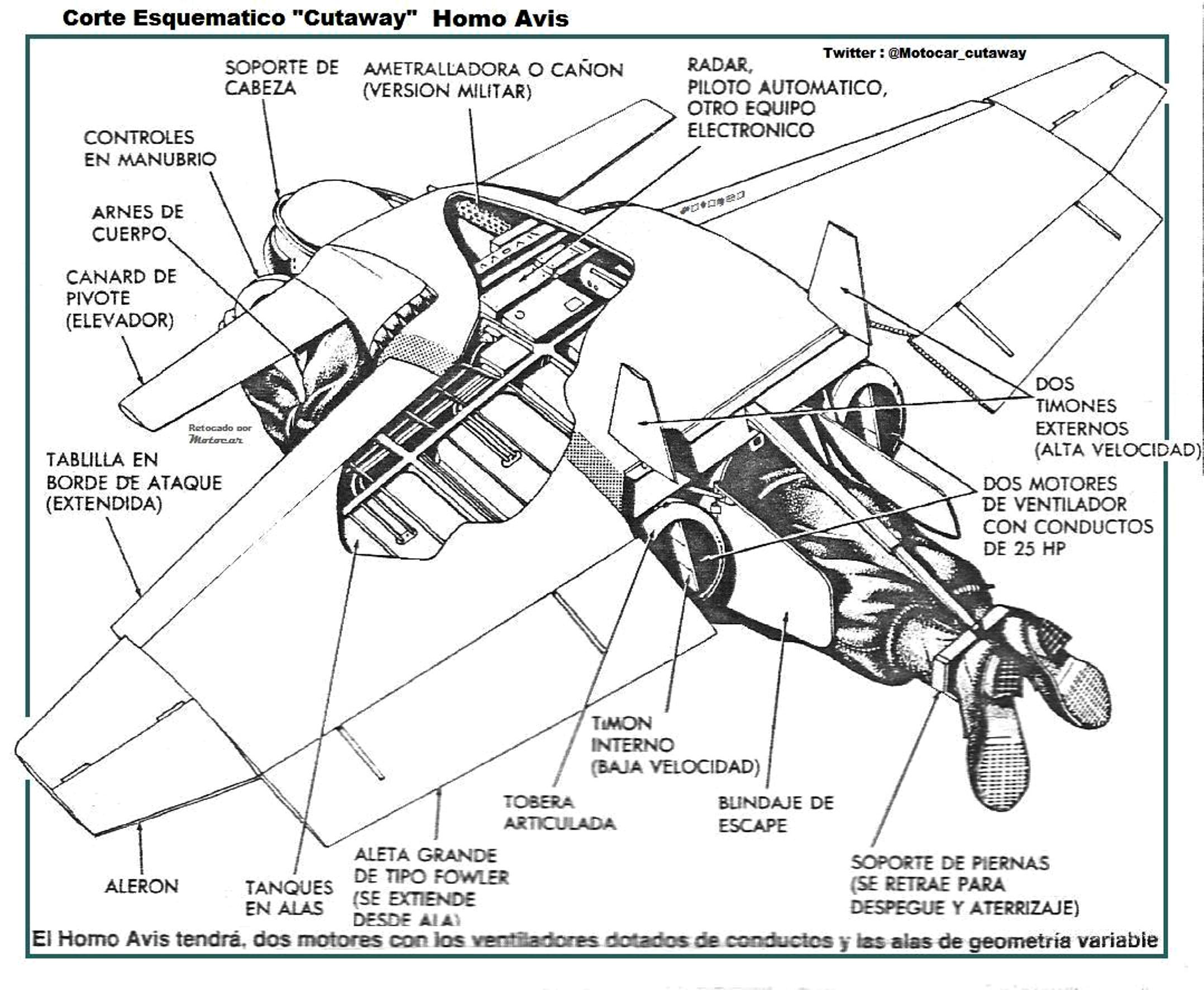

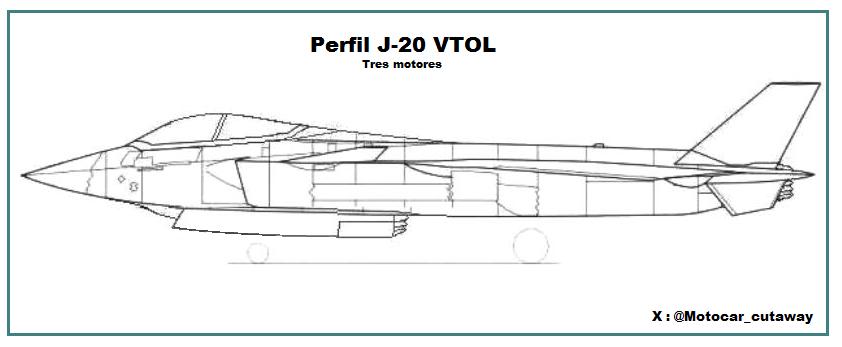

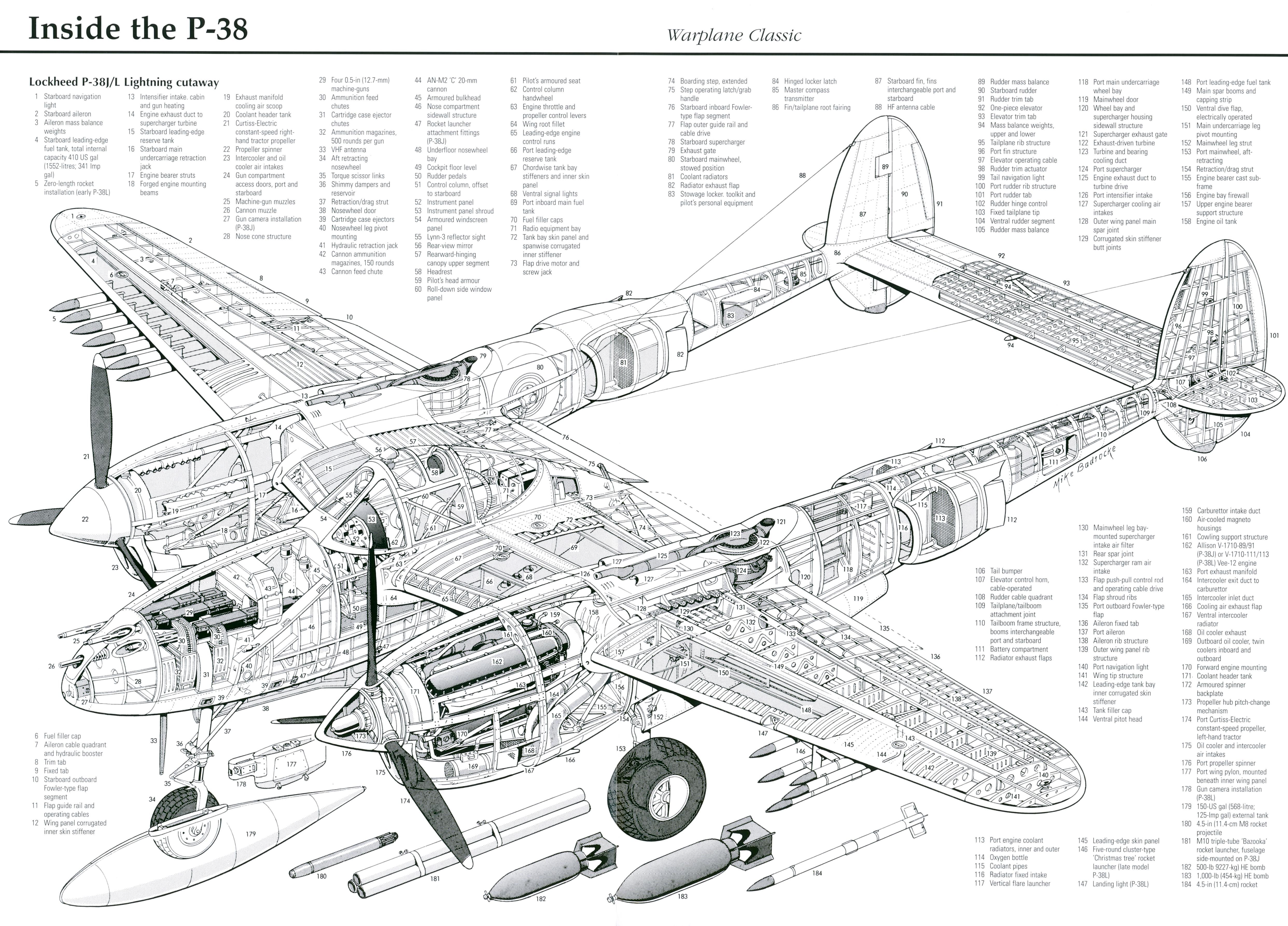

Cutaways, Cortes Esquemáticos de Aviones
- Tema iniciado Motocar
- Fecha de inicio
Motocar
Colaborador
Cutaway Convair Super Hustler, dibujo en planta mostrando la disposición interior de un concepto híbrido de avión de reconocimiento de mas de Mach 3, usaba una combinación triple, un Convair B-58 portador, un bimotor desechable de impulso inicial y un avión de reconocimiento biplaza y mono-motor como ultima etapa usada para el reconocimiento y posterior regreso a su base, autor no indicado y retocado por Motocar, compartido desde:
www.secretprojects.co.uk
Marquardt RJ59 Ramjet Engines
Noted in a few sources that these were the intended powerplants for the Convair KINGFISH, but I thought that the requirements put forth for the program included the use of the J58? Can anyone clear this up for me or provide a source of information on these engines? Much thanks!
www.secretprojects.co.uk
Motocar
Colaborador
Cutaway Northrop T-38A, él primer avión dé entrenamiento avanzado supersónico dél mundo, compartido desde:
boxartden.com
T-38 02-960
boxartden.com
Hola:
como me gustan estos cortes tan "clasicos"
como me gustan estos cortes tan "clasicos"
Motocar
Colaborador
Cutaway North American Fj-3 US Navy/Marines Corp, mas una disposicion general que un corte esquematico. Segunda versión naval del exitoso caza terrestre F-86 de la USAF, a pesar del gran parecido exterior entre ambas versiones es de destacar un fuselaje mas pesado (habida cuenta de operar en portaaviones), cubierta de la cabina corrediza pero con corredera curva, asiento de eyeccion con especificaciones navales, motor J65, alas plegables y armamento compuesto de 4 cañones de 20 mm. Dato no menos interesante de comentar sus estabilizadores horizontales sin diedro (en el F-86 contaba con un marcado diedro positivo). Autor no identificado y publicado en el manual de vuelo del FJ-3, retocado por Motocar
Última edición:
Motocar
Colaborador
Modificación del Yak-140
Envergadura, m 8,00
Longitud, m 12,95
Altura, m 3,96
Área del ala, m2 17,20
Peso, kilogramos
avión vacío 3400 Kgs
despegue normal 4850 Kgs
despegue máximo 5200 Kgs
Tipo de motor 1 TRD AM-11
Empuje, kN
no forzado 1 x 39,0
máximo 1 x 49,0
Velocidad máxima,
en rápido y furioso 1715 km/h
sin postquemador 1360 km/h
Autonomía práctica, 1900 km
Velocidad máxima de ascenso, m/min 6900
Techo práctico, m
en postcombustión 16800
sin postquemador 18300
Tripulación, personas 1
Armamento: tres cañones NR-30 de 30 mm con 50 cartuchos de munición por arma
y lanzador de cohetes multiples 16x 57 mm
NURS ARS-57
Envergadura, m 8,00
Longitud, m 12,95
Altura, m 3,96
Área del ala, m2 17,20
Peso, kilogramos
avión vacío 3400 Kgs
despegue normal 4850 Kgs
despegue máximo 5200 Kgs
Tipo de motor 1 TRD AM-11
Empuje, kN
no forzado 1 x 39,0
máximo 1 x 49,0
Velocidad máxima,
en rápido y furioso 1715 km/h
sin postquemador 1360 km/h
Autonomía práctica, 1900 km
Velocidad máxima de ascenso, m/min 6900
Techo práctico, m
en postcombustión 16800
sin postquemador 18300
Tripulación, personas 1
Armamento: tres cañones NR-30 de 30 mm con 50 cartuchos de munición por arma
y lanzador de cohetes multiples 16x 57 mm
NURS ARS-57
Motocar
Colaborador
Cutaway Lavochkin La-9, autor no indicado compartido désde:
www.britmodeller.com
1/48 - Lavochkin La-9 "Fritz" & La-11 "Fang" by Ark Models - La-9 & La-11 released
www.britmodeller.com
Motocar
Colaborador
Cutaway Yakovlev Yak-9B, disposición general del armamento ofensivo dé esté diminuto caza Soviético, incluida una pequeña bodega pará 4 bombas én posición inclinada tras la cabina del piloto. Compartido désde War Thunder:
live.warthunder.com
WT Live // Image by Spitfirehaga
#warthunder #live_wt #workshop Yak-9B Soviet light bomber #GIB
Motocar
Colaborador
Cutaway Yakovlev Yak-140B, segunda versión propuesta para albergar el Motor AM-11 posteriormente Tumanski R-11, la primera monto un motor RD-9D (mismo del MiG-19 pero mas evolucionado) un caza muy ligero y con una extraordinaria relación peso/potencia superior a 1, tenia una superficie alar superior a las mas comunes proyectadas en esos tiempos, Yakovlev dio prioridad a la maniobrabilidad por encima de la velocidad, de esta forma consiguió dicho objetivo. un caza ligero, maniobrable, robusto y simple de construir (aunque antes se ordeno reforzar las alas) con un tren de aterizaje en tandem con tres neumáticos uno en el morro y dos en el tren principal que ejercían poca presión sobre el terreno gracias a su ligereza, permitiendo esta característica operar en campos poco preparados. a continuación dejo parte del comentario extraído de la web rusa "Airwar.ru"
Tomado de Airwar.ru
En 1953, la Unión Soviética comenzó a implementar un programa para crear una nueva generación de cazas que se distinguieran por su alta velocidad supersónica. En las oficinas de diseño de A.S. Yakovlev y A.I. Mikoyan, al crear tales aviones, confiaron en el motor A.A. Mikulin AM-11, y en la "firma" de P.O. Cunas AL-7. En realidad, AM-11 y AL-7 en 1953-54. Aún no existían, se desarrollaron en paralelo con los aviones. Sin embargo, el ritmo de trabajo de los cazas Yak y MiG resultó ser mayor que el del motor AM-11. Luego, ambas oficinas de diseño decidieron construir modelos experimentales de vehículos para el motor de serie de menor potencia AM-9B (empuje del postquemador de 3300 kg) o su modificación AM-9D. Así apareció el Yak-140 con el AM-9D, así como el Mikoyan E-2 y E-4 con el AM-9B.
El Yak-140 con AM-9D era completamente similar a la versión principal con AM-11. Las diferencias estaban sólo en los elementos asociados con la central eléctrica y en el armamento, que consistía en dos cañones NR-23 de 23 mm. No se instaló ningún telémetro de radio. Está claro que no estaba previsto obtener los datos de vuelo declarados de este caza. Estaba destinado a probar y ajustar sistemas y unidades, identificando funciones de control que acelerarían la puesta en servicio de la versión principal de la máquina.
Este caza experimental fue construido a finales de 1954. En enero de 1955 comenzaron sus pruebas en tierra: rodaje, carrera a velocidad de despegue, etc. Mientras tanto, el TsAGI realizó pruebas estadísticas de la versión principal del Yak-140. Resultó que era necesario reforzar el ala del avión, pero esto no interfirió de ninguna manera con la primera etapa de las pruebas de vuelo. Sin embargo, en febrero de 1955, el trabajo en el avión se detuvo literalmente en vísperas del primer vuelo y nunca se reanudó. Aún no se ha encontrado una explicación satisfactoria para este hecho; sólo podemos afirmar que no hubo ninguna decisión oficial por parte del MAP de limitar los trabajos en el Yak-140. La necesidad de modificar el ala no puede considerarse una razón grave para abandonar el avión, ya que casos similares ya han ocurrido antes. Los problemas técnicos que surgieron generalmente se resolvieron rápidamente y con bastante éxito.
Uno de los veteranos de la oficina de diseño le proporcionó al autor información interesante que arroja luz sobre esta historia. A la pregunta sobre el destino del Yak-140, que le hizo a A.S. Yakovlev muchos años después de los hechos descritos, respondió que el entonces Ministro de Industria Aeronáutica de la URSS, P.V. Dementyev, sin ninguna explicación, le informó sobre la inutilidad y la inutilidad. de los intentos de la oficina de diseño de continuar trabajando en el Yak -140, ya que todavía se dará preferencia a otro avión. Ahora sólo podemos adivinar cuáles fueron los motivos del ministro. Yakovlev, consciente de que la oficina de diseño no podría lograr el éxito sin el apoyo de la dirección de MAP, ordenó detener todos los trabajos en este avión.
Entonces, en febrero de 1955, se terminó el Yak-140 y, desde entonces, la Oficina de Diseño de Yakovlev nunca ha vuelto a fabricar cazas ligeros de primera línea.
Diseño Motocar producto de la modificación de varios cortes esquematicos
P.D. Próximamente editare el dibujo para incorporarle la infografia.
Solo para fines comparativos entre cuadro de datos del MiG-19 y el Yakovlev Yak-140B
MiG-19 :
LTH:
Modificación del MiG-19S
Envergadura, m 9,00
Longitud, m 12,54
Altura, m 3,89
Superficie del ala, m2 25,00
Peso, kilogramos
avión vacío 5447
despegue máximo 7560
combustible 1800
Tipo de motor 2 TRD RD-9B
Empuje, kgf 2 x 3250
Velocidad máxima, km/h 1452
Alcance práctico, km
normales 1390
con PTB 2200
Velocidad de ascenso, m/min 3333
Techo práctico, m 17500
Máx. sobrecarga operativa 8
Tripulación, personas 1
Armas:
tres cañones NR-30 de 30 mm (munición: 70 cartuchos para los cañones laterales y 55 cartuchos para los del fuselaje)
Está previsto instalar bloques NURS ORO-57K con 8 misiles S-5 en cada uno. Dos bloques están montados en pilones especiales debajo del ala y dos en unidades de instalación para tanques exteriores. Es posible colgar bombas aéreas que pesen hasta 250 kg en cada soporte.
Yakovlev Yak-140 RD-11
Modificación del Yak-140
Envergadura, m 8,00
Longitud, m 12,95
Altura, m 3,96
Área del ala, m2 17,20
Peso, kilogramos
avión vacío 3400
despegue normal 4850
despegue máximo 5200
Tipo de motor 1 TRD AM-11
Empuje, kN
no forzado 1 x 39,0
máximo 1 x 49,0
Velocidad máxima, km/h
en rápido y furioso 1715
sin postquemador 1360
Autonomía práctica, km 1900.
Velocidad máxima de ascenso, m/min 6900
Techo práctico, m
en postcombustión 16800
sin postquemador 18300
Tripulación, personas 1
Armamento: tres cañones NR-30 de 30 mm con 50 cartuchos de munición por arma y
16x 57 mm NURS ARS-57
Tomado de Airwar.ru
En 1953, la Unión Soviética comenzó a implementar un programa para crear una nueva generación de cazas que se distinguieran por su alta velocidad supersónica. En las oficinas de diseño de A.S. Yakovlev y A.I. Mikoyan, al crear tales aviones, confiaron en el motor A.A. Mikulin AM-11, y en la "firma" de P.O. Cunas AL-7. En realidad, AM-11 y AL-7 en 1953-54. Aún no existían, se desarrollaron en paralelo con los aviones. Sin embargo, el ritmo de trabajo de los cazas Yak y MiG resultó ser mayor que el del motor AM-11. Luego, ambas oficinas de diseño decidieron construir modelos experimentales de vehículos para el motor de serie de menor potencia AM-9B (empuje del postquemador de 3300 kg) o su modificación AM-9D. Así apareció el Yak-140 con el AM-9D, así como el Mikoyan E-2 y E-4 con el AM-9B.
El Yak-140 con AM-9D era completamente similar a la versión principal con AM-11. Las diferencias estaban sólo en los elementos asociados con la central eléctrica y en el armamento, que consistía en dos cañones NR-23 de 23 mm. No se instaló ningún telémetro de radio. Está claro que no estaba previsto obtener los datos de vuelo declarados de este caza. Estaba destinado a probar y ajustar sistemas y unidades, identificando funciones de control que acelerarían la puesta en servicio de la versión principal de la máquina.
Este caza experimental fue construido a finales de 1954. En enero de 1955 comenzaron sus pruebas en tierra: rodaje, carrera a velocidad de despegue, etc. Mientras tanto, el TsAGI realizó pruebas estadísticas de la versión principal del Yak-140. Resultó que era necesario reforzar el ala del avión, pero esto no interfirió de ninguna manera con la primera etapa de las pruebas de vuelo. Sin embargo, en febrero de 1955, el trabajo en el avión se detuvo literalmente en vísperas del primer vuelo y nunca se reanudó. Aún no se ha encontrado una explicación satisfactoria para este hecho; sólo podemos afirmar que no hubo ninguna decisión oficial por parte del MAP de limitar los trabajos en el Yak-140. La necesidad de modificar el ala no puede considerarse una razón grave para abandonar el avión, ya que casos similares ya han ocurrido antes. Los problemas técnicos que surgieron generalmente se resolvieron rápidamente y con bastante éxito.
Uno de los veteranos de la oficina de diseño le proporcionó al autor información interesante que arroja luz sobre esta historia. A la pregunta sobre el destino del Yak-140, que le hizo a A.S. Yakovlev muchos años después de los hechos descritos, respondió que el entonces Ministro de Industria Aeronáutica de la URSS, P.V. Dementyev, sin ninguna explicación, le informó sobre la inutilidad y la inutilidad. de los intentos de la oficina de diseño de continuar trabajando en el Yak -140, ya que todavía se dará preferencia a otro avión. Ahora sólo podemos adivinar cuáles fueron los motivos del ministro. Yakovlev, consciente de que la oficina de diseño no podría lograr el éxito sin el apoyo de la dirección de MAP, ordenó detener todos los trabajos en este avión.
Entonces, en febrero de 1955, se terminó el Yak-140 y, desde entonces, la Oficina de Diseño de Yakovlev nunca ha vuelto a fabricar cazas ligeros de primera línea.
Diseño Motocar producto de la modificación de varios cortes esquematicos
P.D. Próximamente editare el dibujo para incorporarle la infografia.
Solo para fines comparativos entre cuadro de datos del MiG-19 y el Yakovlev Yak-140B
MiG-19 :
LTH:
Modificación del MiG-19S
Envergadura, m 9,00
Longitud, m 12,54
Altura, m 3,89
Superficie del ala, m2 25,00
Peso, kilogramos
avión vacío 5447
despegue máximo 7560
combustible 1800
Tipo de motor 2 TRD RD-9B
Empuje, kgf 2 x 3250
Velocidad máxima, km/h 1452
Alcance práctico, km
normales 1390
con PTB 2200
Velocidad de ascenso, m/min 3333
Techo práctico, m 17500
Máx. sobrecarga operativa 8
Tripulación, personas 1
Armas:
tres cañones NR-30 de 30 mm (munición: 70 cartuchos para los cañones laterales y 55 cartuchos para los del fuselaje)
Está previsto instalar bloques NURS ORO-57K con 8 misiles S-5 en cada uno. Dos bloques están montados en pilones especiales debajo del ala y dos en unidades de instalación para tanques exteriores. Es posible colgar bombas aéreas que pesen hasta 250 kg en cada soporte.
Yakovlev Yak-140 RD-11
Modificación del Yak-140
Envergadura, m 8,00
Longitud, m 12,95
Altura, m 3,96
Área del ala, m2 17,20
Peso, kilogramos
avión vacío 3400
despegue normal 4850
despegue máximo 5200
Tipo de motor 1 TRD AM-11
Empuje, kN
no forzado 1 x 39,0
máximo 1 x 49,0
Velocidad máxima, km/h
en rápido y furioso 1715
sin postquemador 1360
Autonomía práctica, km 1900.
Velocidad máxima de ascenso, m/min 6900
Techo práctico, m
en postcombustión 16800
sin postquemador 18300
Tripulación, personas 1
Armamento: tres cañones NR-30 de 30 mm con 50 cartuchos de munición por arma y
16x 57 mm NURS ARS-57
Última edición:
Motocar
Colaborador
Repost Mikoyan Gurevich MiG-21 SMT, reconocible por su joroba trás la cabina del piloto, autor Mike Badrocke y compartido désde el foro:
forum.dcs.world
All about Mig-21bis
Sorry my english. My favourite airplane is Mig-21 so i want to know everything abouit it. The Mig-21 has some parts what i dont know what is it, and the manual dont write it. First have a tube in front of the plane, i read a forum long time ago, this is an outside temperature sensor, but i dont f...
forum.dcs.world
Motocar
Colaborador
Cutaway Yakovlev Yak-3, autor no indicado y compartido desde:
www.breakoutcards.co.uk
Yakovlev Yak-3 - 1942-45 - Weapons - WW2 Edito-Service SA 1977 Card
The Second World War13-036-104-15Make: Edito-Services S.A.Year : 1977Size Approx : 120mm X 120 mmVery Good ConditionFront And Back Of Card Shown In ScanIndividual/Single CardFree Shipping On Any Amount Of Additional Cards/StickersCombined Shipping Discount Only Applies To Items Purchased On The...
www.breakoutcards.co.uk
