Buques para comparar

[Grulla]

Buques para comparar... (actualizado)

http://charly015.blogspot.com.ar/2014/12/buques-para-comparar-actualizado_25.html



[Grulla]

El gráfico del destructor Almirante Brown

http://charly015.blogspot.com.ar/2014/12/el-grafico-del-destructor-almirante.html



[Grulla]

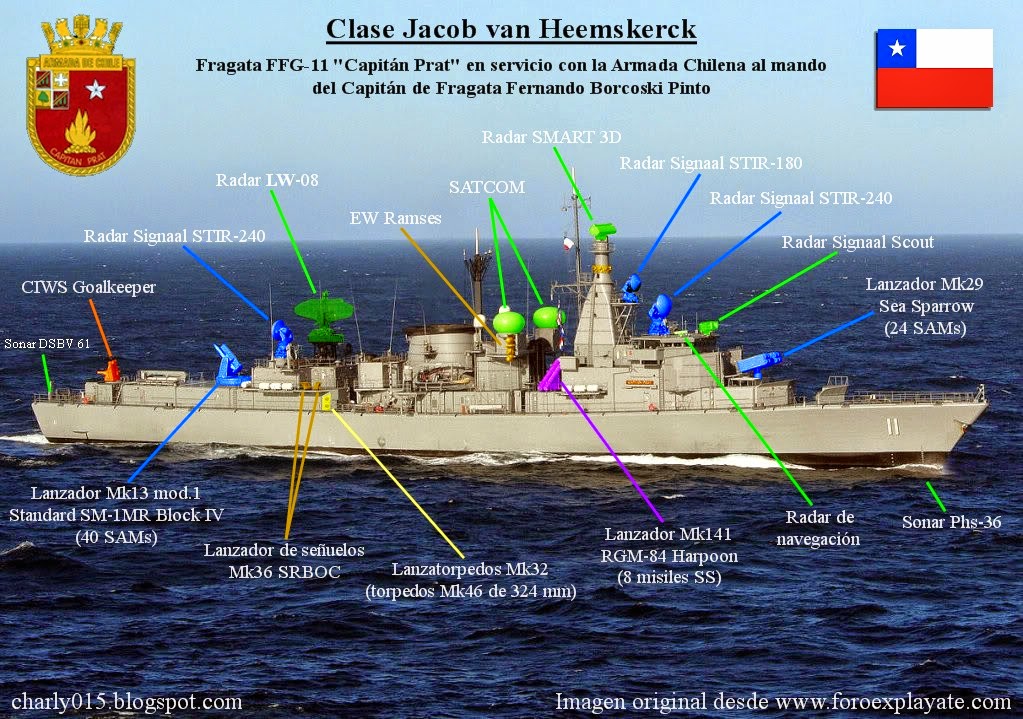

El gráfico de la fragata chilena Capitán Prat

http://charly015.blogspot.com.ar/2015/01/el-grafico-de-la-fragata-chilena.html



[SnAkE_OnE]

Que buen buque, unas modificaciones y tira 15 años mas.



[Negro]

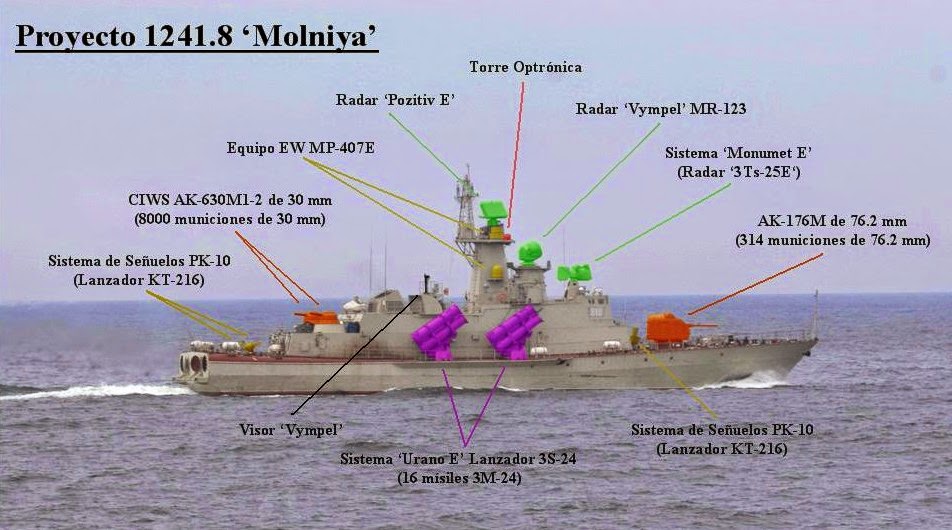

Corbeta Ligera Armada Rusa



[tomis26]

FRAGATA MULTIMISION CLASE HNLMS TROMP

MISSIONS

• AAW
• ASuW
• ASW
• EW

WEAPON SUITE

• Otobreda 127 mm large calibre gun
• 2 x Goalkeeper close in weapons systems
• Mk 41 VLS for Evolved Sea Sparrow missile and Standard Missile 2
• 2 x Harpoon anti-ship missile systems
• 2 x Mk 32 torpedo launchers
• 2 x Oerlikon 20 mm guns
• Thales Sabre ECM
• 4 x decoy launchers

SENSOR SUITE

• Thales APAR multifunction radar system
• Thales SMART-L 3D long range surveillance radar system
• Atlas Elektronik hull-mounted sonar
• Thales SIRIUS long range infra-red search and track system
• Thales Mirador electro-optical surveillance and fire control system

-Crew (persons)220

-Displacement:6,050 tonnes (full load)

-Length:144.24 m
-Beam:18.80 m
-Draft:5.18 m

http://products.damen.com/en/ranges/air-defence--command-frigate



[Grulla]

Buques a comparar: unidades navales americanas

Me comentó hace tiempo un amigo que no veía gráficos de barcos americanos entre los que solía subir y bueno, voy a meter algunos en la misma entrada y veréis que ya son unos cuantos



[vizcacha]

Corbeta Ligera Armada Rusa

BUQUES PARA COMPRAR ...
Como se decia en la decada del 90 "deme dos"



[Negro]

BUQUES PARA COMPRAR ...
Como se decia en la decada del 90 "deme dos"

Una lastima la oferta lleve 2 pague 1, finalizo la semana pasada, tampoco tenemos 12 cuotas, unica forma de pago es el tradicional tiki-taka por adelantado.
Gracias por su consulta.
Dobry vecher!



[Grulla]

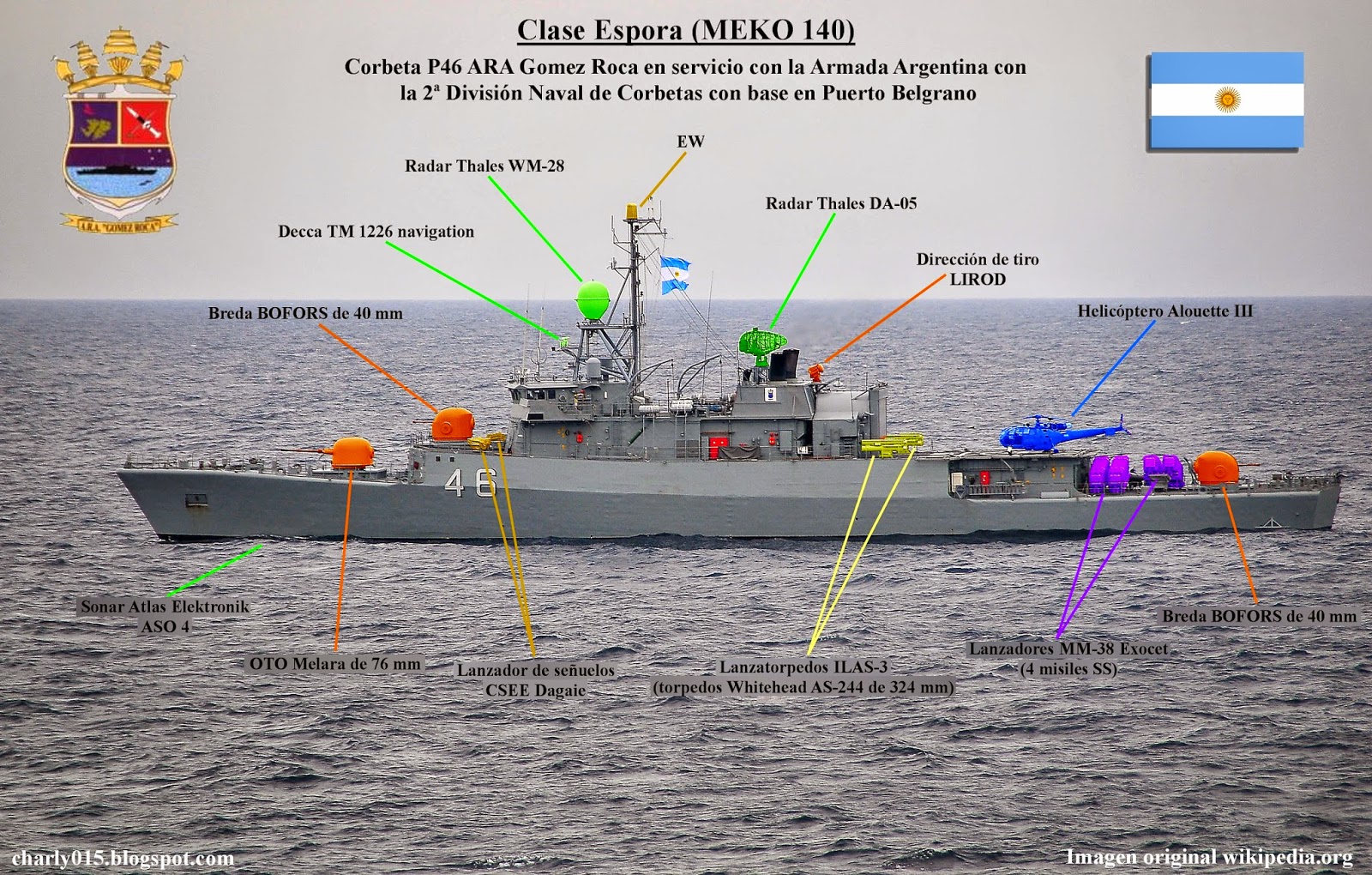

El gráfico de la ARA Gomez Roca

http://charly015.blogspot.com.ar/2015/01/el-grafico-de-la-ara-gomez-roca.html



[vizcacha]

Una lastima la oferta lleve 2 pague 1, finalizo la semana pasada, tampoco tenemos 12 cuotas, unica forma de pago es el tradicional tiki-taka por adelantado.
Gracias por su consulta.
Dobry vecher!

Vaya Vaya que pena ¿ya se fue el cotur?



[Grulla]

Buques para comparar... (actualizado)

http://charly015.blogspot.com.ar/2015/02/buques-para-comparar-actualizado.html

lase Jacob van Heemskerck de la Armada Chilena

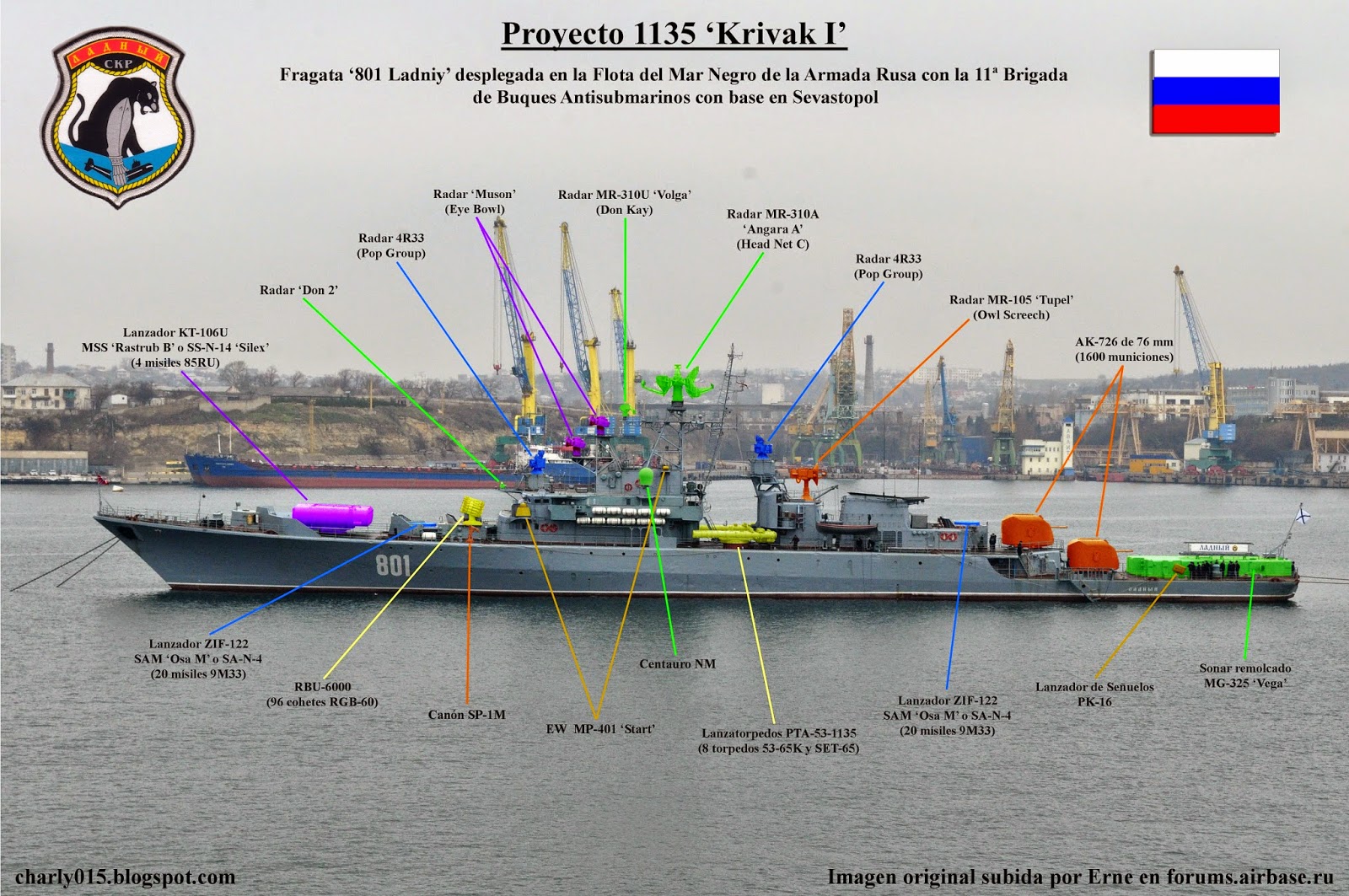

Clase Krivak de la Armada Rusa



[Grulla]

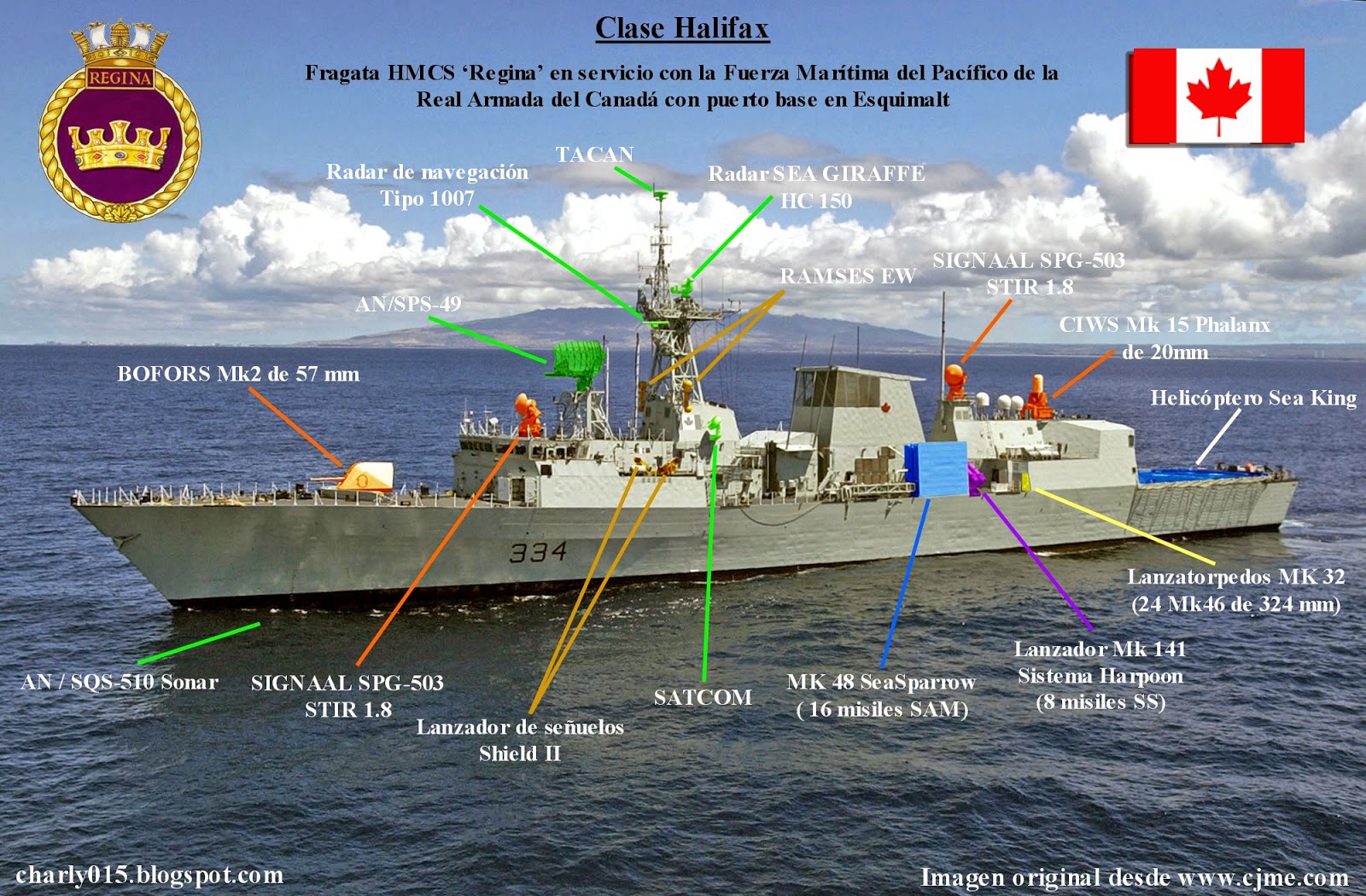

El gráfico de la clase Hálifax

http://charly015.blogspot.com.ar/2015/02/el-grafico-de-la-clase-halifax.html



[Beretta 951]

http://charly015.blogspot.com.ar/search?updated-max=2015-02-24T01:00:00-08:00&max-results=3



[Beretta 951]

http://charly015.blogspot.com.ar/2015/03/f-538-la-propuesta-de-navantia-para-peru.html



[juako]

Este tema esta genial; me voy a ver las 4 paginas enteras; suponiendo que me carguen



[juako]

Realmente, esta genial este thread.

Como me gustaria tener la altura en metros a la que estan ubicados los radares principales de estos buques; como para sacar mas o menos la distancia de deteccion de objetivos a 5-10 metros de altura.

Algunos datos estan (el Daring tiene el radar SAMPSON a 45mts), pero la mayoria son inencontrables.

Me parecio interesante una cosa sobre los radares en mastiles a gran altura:

-Los sovieticos dieran la impresion de incorporarlos masivamente en sus destructores y cruceros posteriores al 1978.
-Mientras que los europeos parecieran haberlos empezado a incorporar en sus fragatas durante los 90s.
-Y los norteamericanos jamas los incorporaron.



[Beretta 951]

los yankis usan su sistema eagis o no me acuerdo como se llaman, son los radares en apariencia plana que están en los costados del buque, yo creo que por eso no los han adoptado a los radares en los mástiles de gran altura



[juako]

Los famosos AN/SPY-1. No se a que altura estan. Pero para Es muy complejo; no es lineal.

Usando esta calculadora; que parece bastante correcta para datos aproximados:

http://members.home.nl/7seas/radcalc.htm

Se supone que el radar sampson a 45 metros de altura; puede detectar un objetivo volando a 5 metros a mas o menos 40km.

Supongamos que los AN/SPY-1 estan mas o menos a 25 metros de altura. Los SAMPSON, contra el mismo objetivo, a la misma altitud; podrian detectarlo a mas o menos 30km.

Quizas consideraron que 10km no marcaban mucha diferencia contra objetivos a baja cota. Quizas en roles ABM, poner los radares de cuatro caras en un mastil (como los APAR en las Sachsen) o en superestructuras altas (como las Alvaro de Bazan o las Nansen noruegas), reduciria su efectividad. Es una hipotesis.

A mi las configuraciones que mas me convencen son las de las Sachsen/De-Seven-Provincien.

Usada tambien en las Gorshkov rusas.



[juako]

Las Buyan y las Buyan-M; me parece que usan un radar distinto al que se marca.

Se indica que llevan un radar 2D denominado MR-352.

Creo que llevan otro modelo, 3D y denominado "ПОЗИТИВ-МЭ1"

http://concern-agat.ru/produktsiya/...-radiolokatsionnye-stantsii-pozitiv-me1-me1-2

Por lo que estuve investigando con mi escaso conocimiento de ruso; es el "sucesor" del MR-352.
