Clase Tipo 209/1200

0
Clase Tipo 209/1200

Nombre:

Submarino Tipo 209/1200

Cantidad:

2

Fuerza:

Armada de la República de Colombia

Caracteristicas:

Desplazamiento (sumergidos): 1285 t. Dimensiones: 55,9 x 6,3 x 5,5 metros. Propulsión: Diésel-eléctrica, 4 motores diésel, 1 eje, 5000 CV. Velocidad (superficie): 11 nudos. Velocidad (sumergido): 21,5 nudos. Autonomía (superficie): 10 000 millas náuticas @ 10 nudos. Autonomía (snorkel): 8000 millas náuticas 10 nudos. Autonomía (sumergido): 400 millas náuticas @ 4 nudos. Autonomía en días: 50 días. Profundidad máxima: 300 metros. Armamento: 8 tubos lanzatorpedos de 553 mm, 14 torpedos, posibilidad de integración del misil Sub-Harpoon. Tripulación: 33. Eslora 55,9 m. Manga 6,2 m. Calado 5,5 m. Armamento: 6 tubos lanzatorpedos hasta 24 torpedos de 553 mm. Propulsión diésel-eléctrica 4 motores diésel MTU de 12 V 493 AZ80 480 elementos de baterías de plomo-ácido, 1 motor eléctrico. 1 hélice de 5 palas. 4 alternadores de 405 k. Potencia 2400 CV. Potencia de inmersión 5 000 CV. Velocidad 12 nudos. Velocidad en inmersión 22 nudos. Profundidad 300 m. Autonomía 11 000 nmi a 10 nudos en superficie (20 000 km a 20 km/h). 8000 nmi a 10 nudos con snorkel (15 000 km a 20 km/h); 400 nmi a 4 nudos sumergido (740 km a 7 km/h). Tripulación 8 oficiales y 28 suboficiales.

Reseña:

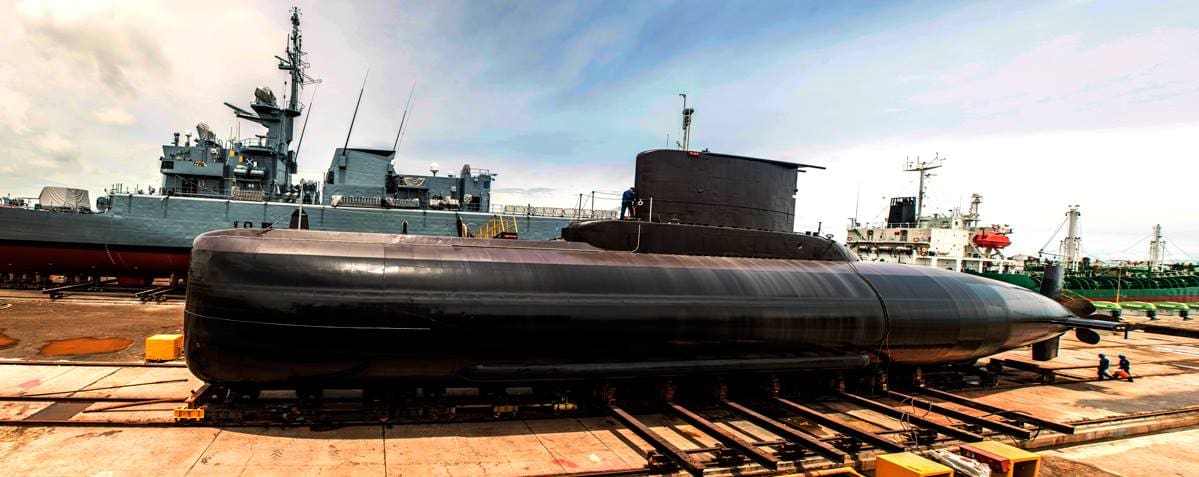

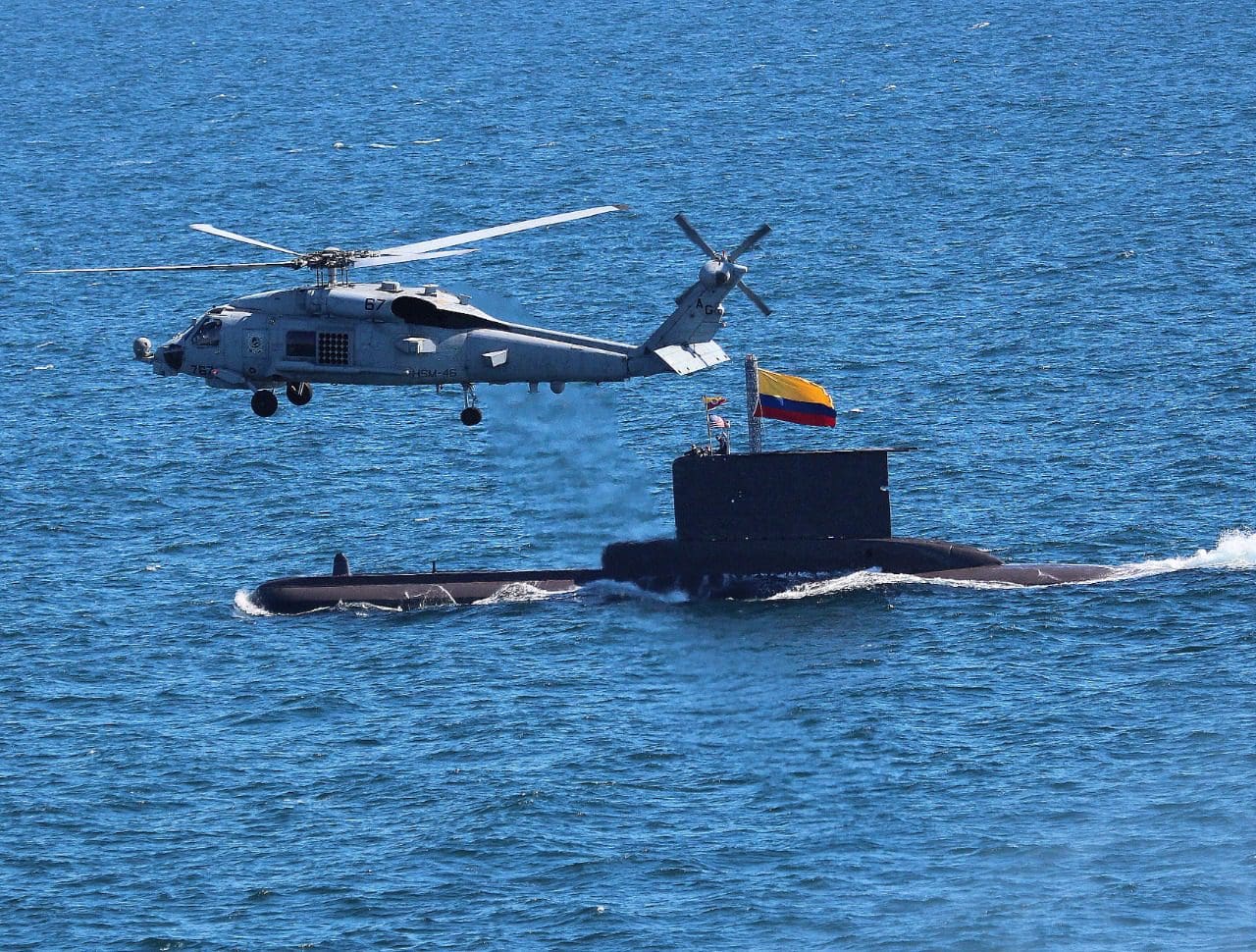

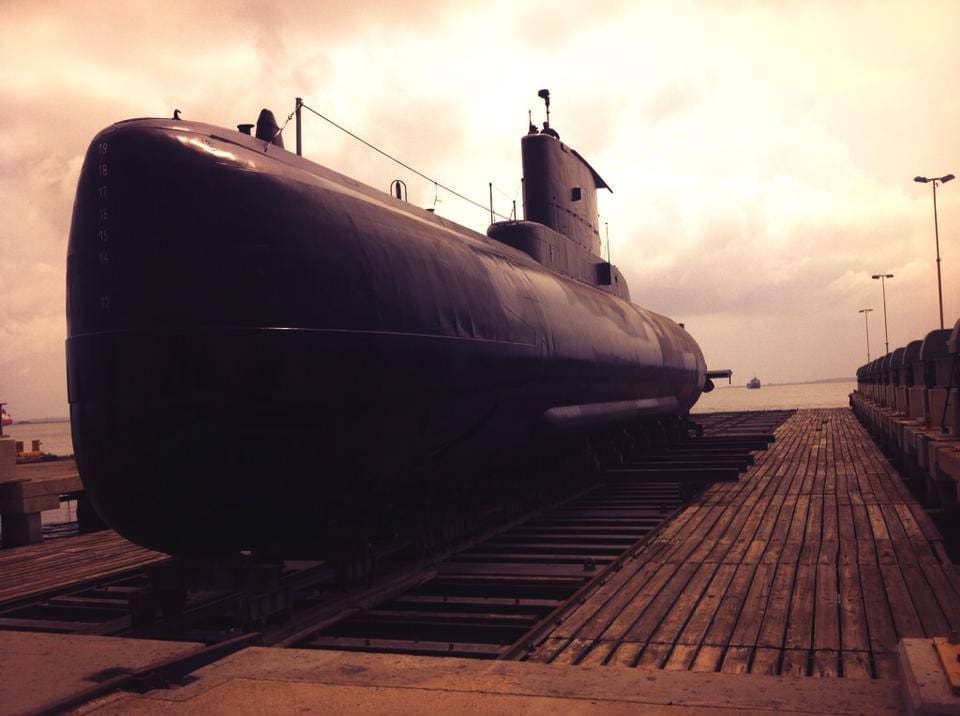

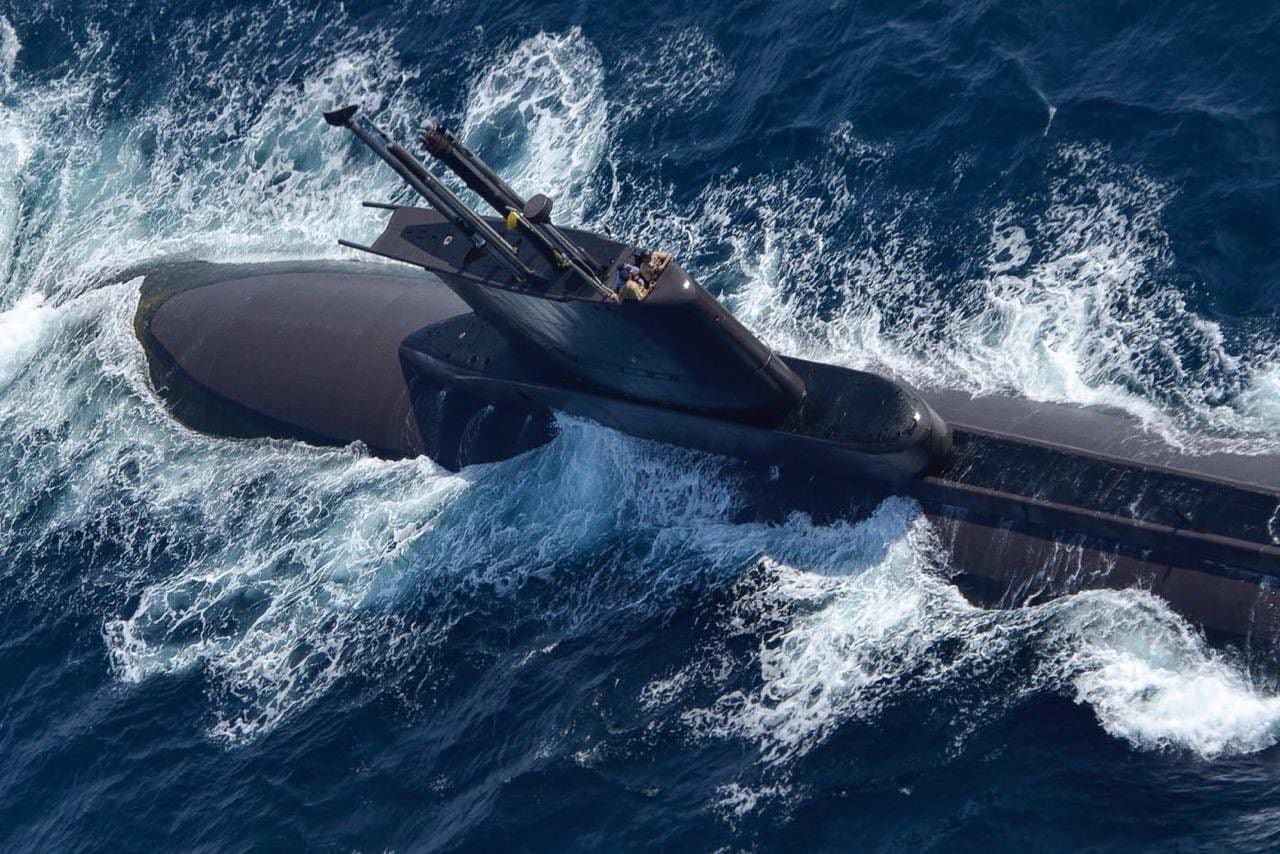

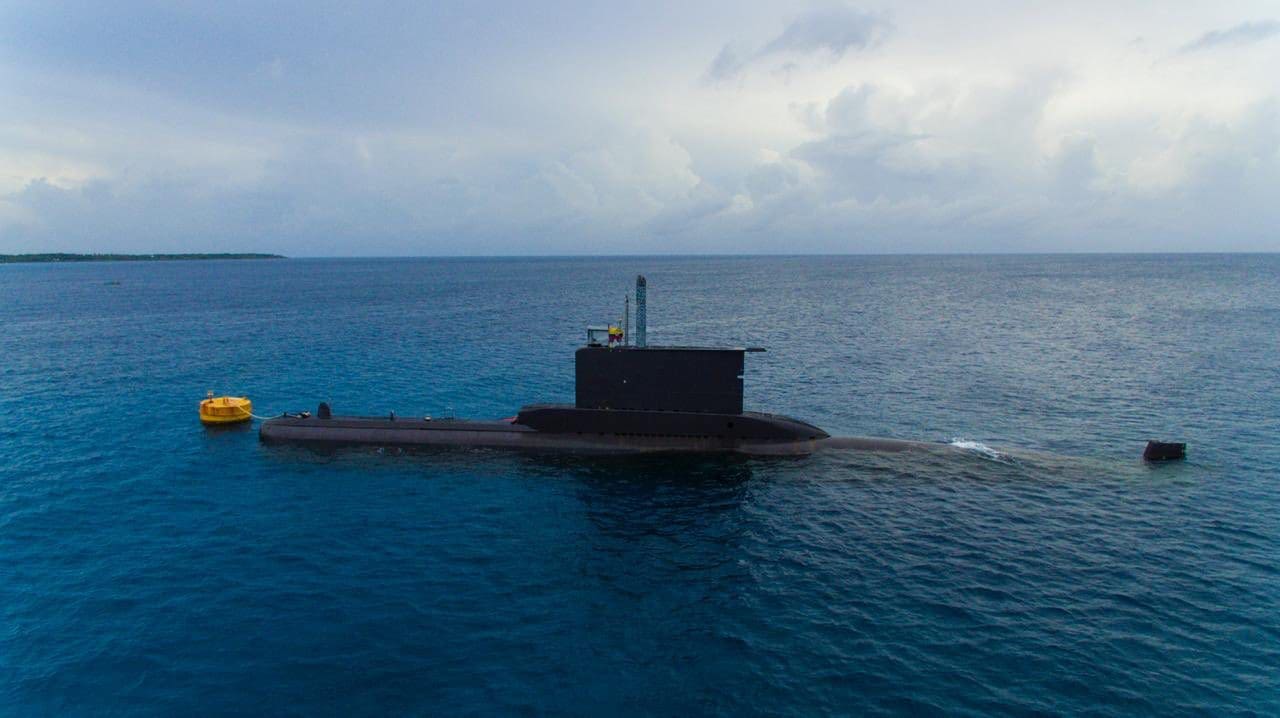

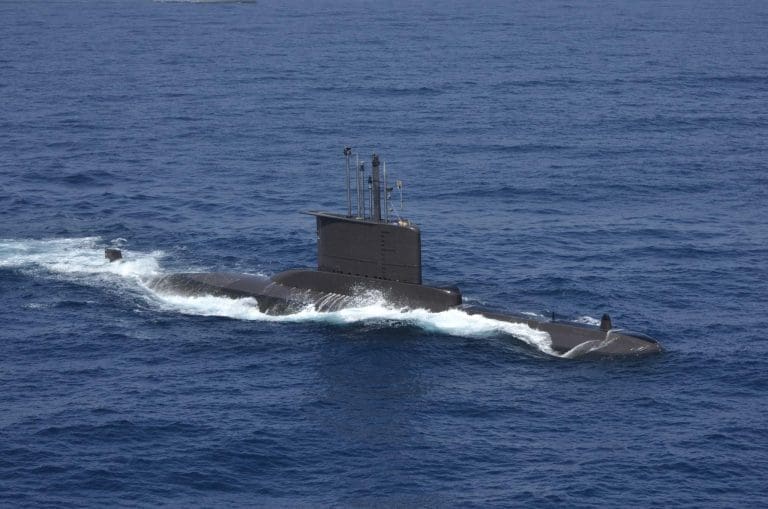

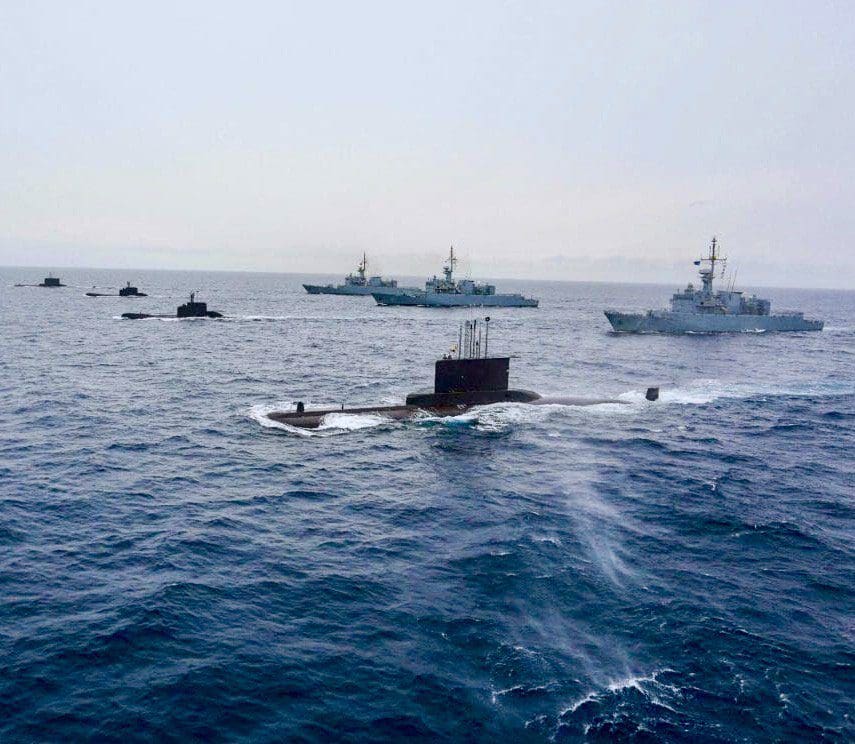

La Armada de la República de Colombia cuenta en su flota de submarinos diésel-eléctricos con dos unidades de la Clase Tipo 209/1200. El ARC Pijao y ARC Tayrona fueron adquiridos por Colombia en el año 1975, siendo construidos por los astilleros alemanes Howaldtswerke-Deutsche Werft GmbH (HDW). Para finales de la década de 2010, en el marco del Programa Orion, Colombia llevó a cabo un plan de modernización de ambos submarinos. En el año 2011 fue firmado un contrato con HDW para la provisión de dos paquetes de modernización. Los trabajos fueron realizados en Colombia por COTECMAR, con el apoyo y asesoramiento técnico del constructor original. Los paquetes de modernización consistieron en nuevos sistemas de combate Atlas Elektronic Isus 90-45, de guerra electrónica Saab Aviatronics UME-100, nuevo periscopio del tipo Sero 400EO, radar Warning Receiver, cambio de las consolas multifunción, de planta generadora y auxiliar con sus respectivas baterías. Al presente, ambas unidades se encuentran operativas participando en misiones de vigilancia y control, como en Ejercicios Multinacionales con fuerza navales de la región.

Galeria:

153428
153429
153430
153431
153432
153433
