Cutaways, Cortes Esquemáticos de Aviones

[WolfManSpecial]

Hola:
vaya muchachos...esto mismo estaba pensando esta mañana,si que seria interesante tener algo parecido a un indice



[Rober D]

Yo aporto una idea, ya que es muy fácil sugerirlo, pero muy dificil hacerlo, les comento lo que pense a ver que les parece: seria algo así cada voluntario tendría que escribirle un MP a Motocar...avisándole por ejemplo: yo voy a clasificar las paginas uno y dos...( y ahí uno se toma el trabajo de ir copiando el hiper-vinculo de enlace permanente de cada uno de los cuts de esas dos paginas -El enlace permanente es el que esta al lado del "Me Gusta" con el símbolo de numeral- y una ves tengamos las dos paginas ordenadas alfabéticamente se pega junto a cada nombre de avión su enlace permanente (que haciendo click te lleva de un toque) y para el que tenga ganas, hasta se puede crear un hiper-vinculo (es el iconito de una cadena, junto al de insertar imagen) sobre el nombre del avión en cuestión...y si todos aportamos nuestro granito de arena y nos organizamos para no terminar clasificando todos las mismas 3 primeras paginas solamente...yo creo que esta tarea puede tener un buen resultado, sino es muchisimo trabajo para una sola persona...después cada uno le pasaría a Motocar por MP, sus paginas del thread asignadas ya clasificadas alfabéticamente con sus link respectivos o hipervinculos y el tendría que volver a ordenarlas todas las que los voluntarios les pasemos, ahora si en el indice de la pagina uno del thread...que les parecio, dudas, sugerencias, comentarios? no se si da para hacerlo? esta es una idea...



[Motocar]

Gracias roberdigiorge por la iniciativa, jamas pensé que crecería tanto y tan rápido, pues todavía no llega a los 8 meses de vida el thread y la cantidad de material acumulado es impresionante....
estoy a sus ordenes para empezar pronto con esos indices.

Éxitos a ti y a todos



[Motocar]

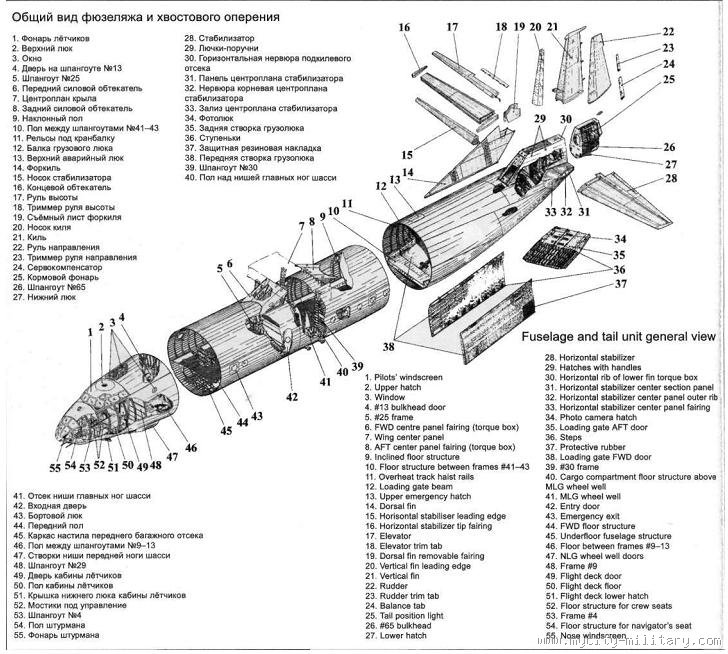

Cutaway Antonov An-12 Cub, el clasico avión de transporte de la era soviética que compitió con el Lockheed C-130 Hércules pero en el Pacto de Varsovia y sus aliados, todavía hoy se fabrica con muchas mejoras en China conocido como Y-8, cumplió multiples roles mas allá que un simple transporte, este corte esta en pequeño formato y su autor no esta identificado, tomado del foro serbio:

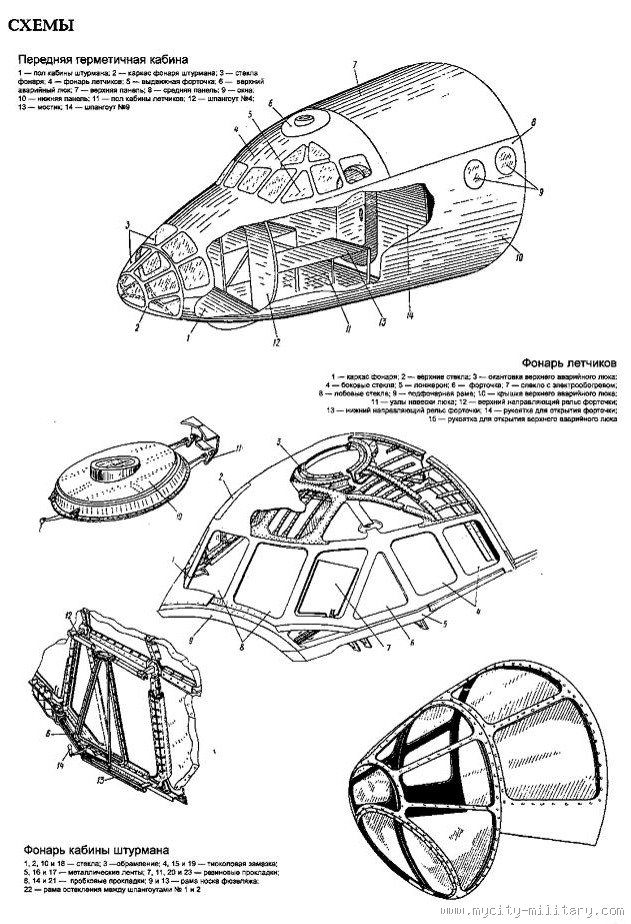

Cutaway Antonov An-12 cabina, tomado de la misma fuente anterior.

Éxitos a todos



[emilioteles]

Alenia C-27J Spartan.



[emilioteles]

Westland Sea King

Boeing AH-6i



[ricardomiro]

Hola roberdigiorge: seria algo asi lo que tu propones?, Hice nada más que dos entradas de la pagina 1 con el Word y luego las copie en el editor.
Si es asi, sigo con el tema.
Un saludo a todos




Pagina 1

Descripción Ruta del enlace permanente

Lockheed SR-71 http://www.zona-militar.com/foros/threads/cutaways-cortes-esquemáticos-de-aviones.24700/
North American XB-45 Tornado
Proyecto de avion caza submarino
Sikorskys S-92
Schelde S-21
Caza Midget
Rockweell T-2C Buckeye
Statoreactor (Ranjet) Manrquart
Supermarine S-5 Copa Schneider
RA-5 Vigilante, proyecto trimotor
Sud VJ-101
Bombardero italiano Piaggio P.108B
Short Tucano
Ultraligero American Eagle


McDonnell F3H-2 Demon http://www.zona-militar.com/foros/threads/cutaways-cortes-esquemáticos-de-aviones.24700/#post-1004210
Boeing McDonnell F-15E Strike Eagle
Mil Mi-4
Tupolev Tu-114
BAC Lightning
Alenia Aeronautica Golfo 222
Avro Shackletonm Mk 3
Embraer Super Tucano 314
Douglas A3D-2 Skywarrior
Sud Aviation Trident
Supermarine Spitfire PR Mk IX
Hawker Sea Fury
Boeing E4B
Homoavis, revista Popular Mechanics, agosto 1983
--- merged: Dec 12, 2011 6:48 PM ---
En el editor se veia de otra forma mucho más ordenada.
--- merged: Dec 12, 2011 6:49 PM ---
Tratare de mejorarla para que se entienda mejor



[aeic]

Cutaway FMA IA-58C Pucara "Charlie", otro estreno exclusivo para ZM de la versión mono-plaza del avión táctico argentino, ya existen cortes esquemáticos de este apreciado avión, que no llego a equipar a la Fuerza Aérea Argentina, pero se estudio su desarrollo y se construyo al menos un prototipo, aunque la primera imagen que yo vi fue de una maqueta, en este foro hay amigos con mayor información sobre el Puca "Charlie" con gusto pueden hacer sus valiosos aportes en especial comentarios sobre su técnica y otras datos desconocidos por mi, cuando voló el prototipo, cuantos se construyeron, fechas de los vuelos de prueba, resultados, conclusiones, en fin todo sobre este hermoso y querido modelo, este cutaway es producto de una modificacion que hice del modelo biplaza de Aviagraphica que baje de un foro paquistani y subido con ImageShack.us, disculpen la fidelidad por tener algunas especulaciones sobre el cañón y las cajas de municiones.
http://www.defence.pk/forums/military-photos-multimedia/75408-combat-aircraft-designs-40.html

Éxitos a todos

esta de 10 amigo, una nota en los extremos alares estaban los afustes de los misiles magic, tratare de conseguir el grafico del armamento que se iba a utilizar este charli.
saludos



[Motocar]

Se te agradece ricardomiro la iniciativa del indice, que por cierto ya subí como indice de la pagina #1

Quiero agradecer a todos los invitados y amigos del Foro y el thread "Cutaways, Cortes Esquematicos de Aviones" por sus asiduas visistas que nos comprometen a ser cada dia mejores en la calidad tanto del material como el comentario que hacemos del mismo, hoy hemos superado las 110,000 visitas con 30,000 en los últimos treinta días, es motivo para expresar junto a mis amigos foristas que han colaborado con el crecimiento experimentado día a día en el Tema de los Cutaways, ha tenido una gran acogida no solo en estas latitudes sino mas allá, es particularmente interesante observar como tomamos material de otros Foros y paginas Web y ser ahora también una referencia de obligada visita para especialistas y fanáticos de estas fabulosas maquinas del aire.
Muy especial agradecimiento a los colaboradores del thread: Grulla, Pabloeldido, WolfManSpecial, Aeic, Roberdigiorge, Juanma, Buff y a tantos que ahora se me escapan a mi memoria, sin dejar de lado a otros Foros amigos y paginas Web:
a las que les debo el crédito para compartir sus imágenes

Nuevamente Gracias y "Exitos a todos"


I want to thank all the guests and friends of the forum and the thread "Aircraft Schematics Cutaways" for his assiduous visit that commit us to be better every day in the quality of both the material and the comment you make of it, today we have surpassed the 110.00030.000 visits in the last thirty days, a reason to express with my friends forumers who have contributed to the growth experienced every day in the theme of the Cutaways, has been very successful not only in these latitudes, but beyond is particularly interesting to see how we take material from other forums and web sites and being now a must see reference for specialists and fans of these fabulous aircraft
Veryspecial thanks to thecontributors to thethread: Grulla, pabloeldido, WolfManSpecial, AEIC, JT8, roberdigiorge, Juanma, Buff and many who now escapeme in my memory, without neglectin got her forums and web sites friends to whom I owe the credit forshare your images

Thanks again and "Success for all"



[Motocar]

Cutaway Vickers Valiant, el menos avanzado de los tres aviones que formaron la trilogía de la Fuerza "V" de bombarderos disuasivos británicos, si descontamos al Short Sperrin que era una medida de emergencia si fallaba alguna de las propuestas, Avro Vulcan, Handley Page Victor y el Valiant. este ultimo fue el que tuvo una menor vida util de los tres, pasando a retiro a fines de los sesentas, convirtiéndose prematuramente en avión de re-aprovisionamiento de combustible en vuelo o Avión cisterna mientras que los otros dos vieron acción durante varios conflictos en el lejano oriente, finalizando su vida durante la Guerra de las Malvinas, cuando ya estaban programado su retirado y posterior desguace, uno como bombardero y el otro como avión cisterna, autor Mike Badrocke y tomado de la web rusa:
http://crimso.msk.ru/Site/Crafts/Craft21903.htm

Éxitos a todos



[Motocar]

Cutaway Bell X-2, seccion frontal, nos muestra en detalle la posicion del piloto a los mandos de esta maquina de investigacion, que obtuvo marcas de velocidad bien importantes, alcanzando el Mach 3 en un accidentado vuelo que se llevo la vida de su piloto de pruebas Millburn "Mel" Apt el cual no pudo manejar el fenómeno aerodinamico de acople de las superficies de vuelo, perdiendo el control y estrellándose el X-2 en el desierto de Nevada, autor no identificado via la web:
http://www.trackforum.com/forums/sh...urday-Night-Gratuitous-Eye-Candy-Thread/page2

Cutaway FMA IA-58C "Charlie", ahora con los misiles Matra 550 "Magic" en punta de ala, autor Aviagraphica y modificado por Motocar, subido con ImageShack.us

Éxitos a todos



[SkorpioN]

Sukhoi T-4

http://www.forum.spotter.pl/suchoj-t-4-100-t8301/index.html

Saludos!



[Motocar]

Cutaway Kawasaki BK-117 C2, hermoso helicóptero bimotor de lineas suaves y agradables, que confieso poco conocida por mi, construida en Japón es del tipo utilitario de gran capacidad, con amplias puertas traseras que permiten su uso también como aero-ambulancia, autor Giuseppe Picarella, tomado de la web:
http://www.flightglobal.com/airspac...kawasaki-bk-117-c-2-cutaway-poster-81127.aspx

Éxitos a todos



[Motocar]

Cutaway Hughes 500 Cayuse, el ligero y sencillo helicóptero de la firma Hughes que dio inicio a una de los mejores y mas confiables helicópteros de la historia, siendo producido hoy por sus nuevos propietarios Boeing Helicopters, que lo heredo al fusionarse con McDonnell Douglas quien a su ves había adquirido en la década de los ochenta la division Hughes Helicopters, varios post atrás subí tanto la versión artillada actual de esta maquina así como la recreación NOTAR del 500 modificado por Motocar, este corte esquemático lo subo con fines comparativos de la sencillez, elegancia y durabilidad del diseño Hughes 500

Éxitos a todos



[Motocar]

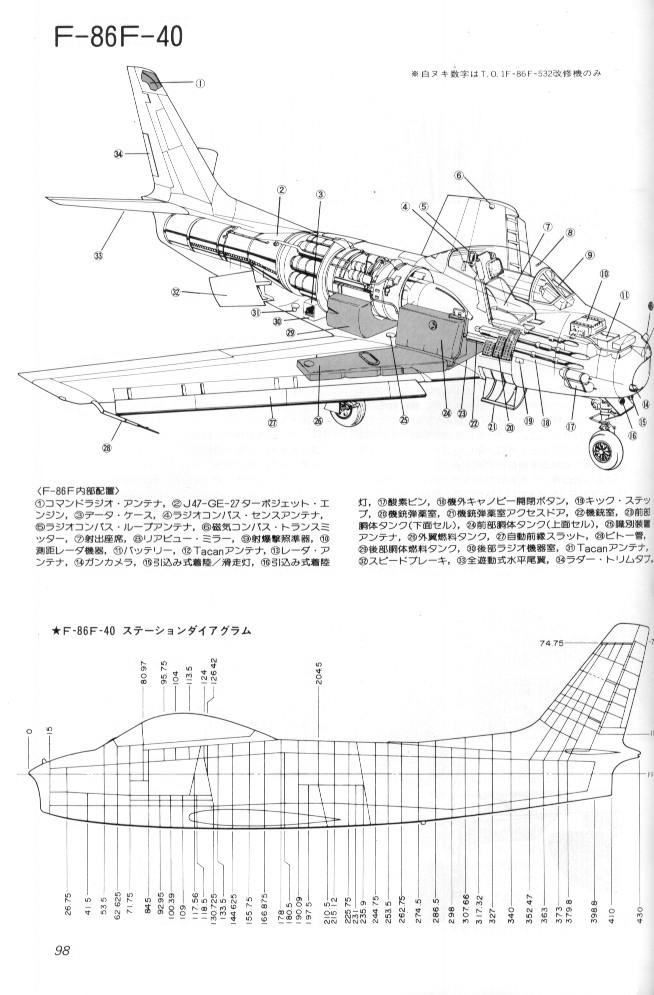

Cutaway North American F-86F Sabre, cutaway simplificado, sacado de un manual de instrucciones japones, adjunta a una imagen lateral del mismo caza, esta en pequeño formato, autor no identificado del foro serbio:
http://www.mycity-military.com/Avijacija-i-PVO/North-American-F-86-Sabre.html

Éxitos a todos



[Motocar]

Cutaway MiG-31, corte lateral de la instalacion motriz mas foto del motor, autor no identificado via la web Serbia:
http://www.mycity-military.com/Avijacija-i-PVO/MiG-31-Foxhound_41.html

Éxitos a todos



[MiG-25]

Breguet Alizé



[bati]

F-16C



[WolfManSpecial]

Hola:
que corta es la post en el Mig 31



[Motocar]

Quiero dar la bienvenida a SkorpioN, Mig 25 y Bati por su participacion recientemente en el thread de los Cutaways, los invito a hacer sus comentarios y opinion sobre los cortes esquemáticos aportados, eso le da mayor valor, nuevamente bienvenidos y gracias.

Yo no lo creo, tal vez sea la imagen que da esa impresión, mas bien es uno de los motores mas largos de este tipo, ese deriva de una versión civil y a diferencia del motor del MiG-25 tiene mas potencia y es del tipo turbo-fan de baja relación de derivación, el otro es reactor puro con pocas etapas de compresión y un gran post-quemados, parecido al motor británico DeHavilland Giron.

Éxitos a ti y a todos
